Vertaling van de oorspronkelijke tekst (NL)
Zwaar uitgevoerde 60 V
gazonmaaier van 53 cm met
Recycler
®
Modelnr.: 22275—Serienr.: 400000000 en hoger
Modelnr.: 22275T—Serienr.: 400000000 en hoger
Form No. 3440-586 Rev A
/grasvanger
*3440-586*
Advertenties
Gerelateerde Handleidingen voor Toro Recycler 22275
Samenvatting van Inhoud voor Toro Recycler 22275

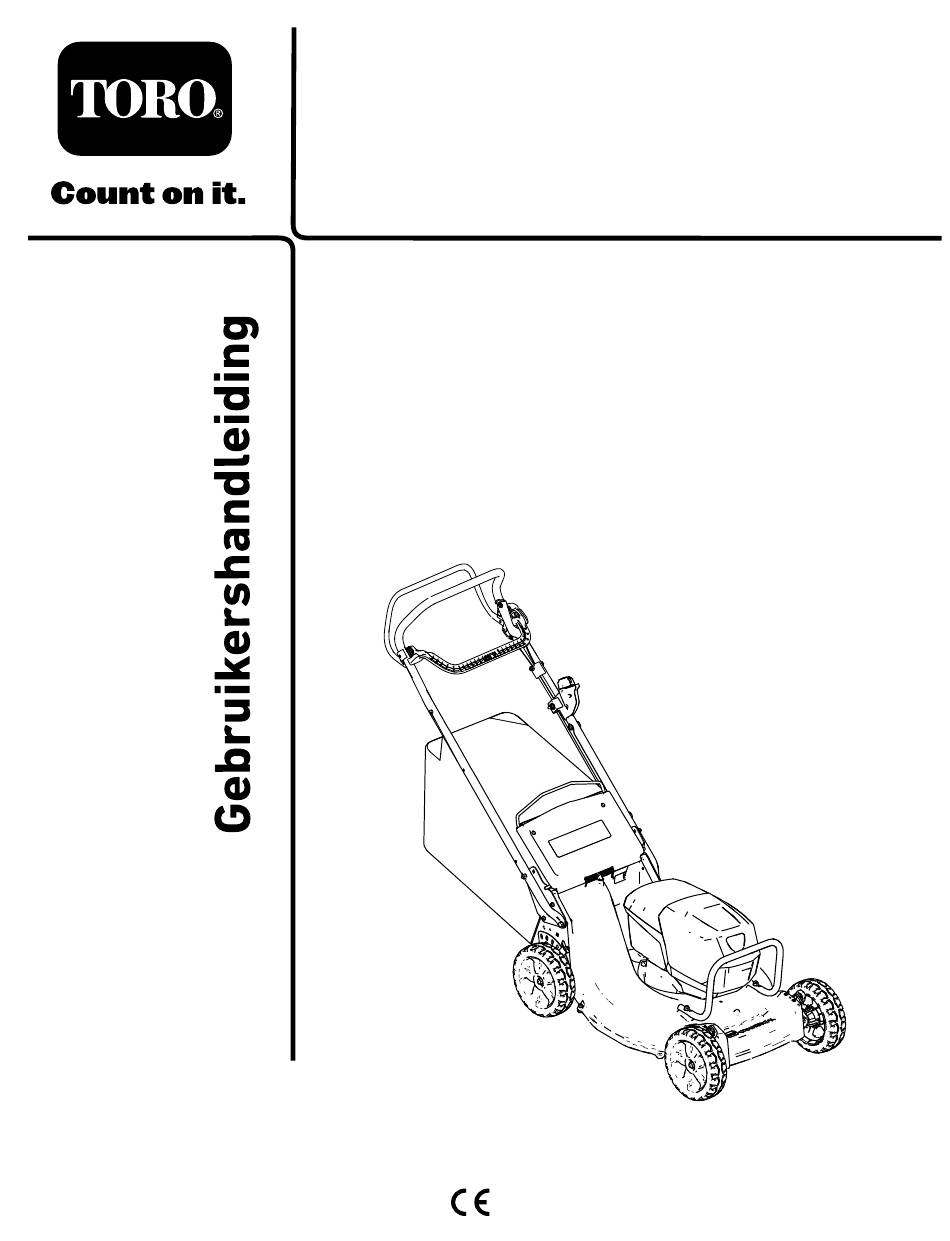

- Pagina 1 Form No. 3440-586 Rev A Zwaar uitgevoerde 60 V gazonmaaier van 53 cm met Recycler ® /grasvanger Modelnr.: 22275—Serienr.: 400000000 en hoger Modelnr.: 22275T—Serienr.: 400000000 en hoger *3440-586* Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
- Pagina 2 Belangrijk attendeert u op bijzondere technische informatie en Opmerking duidt algemene informatie aan die bijzondere aandacht verdient. © 2020—The Toro® Company U kunt contact met ons opnemen op www.Toro.com. 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420...
- Pagina 3 Vervang beschadigde of onleesbare labels. Gebruik enkel het accupack dat door Toro wordt gespecificeerd. Indien u andere accessoires en werktuigen gebruikt, kan dit het risico op letsel en brand verhogen.
- Pagina 4 Laad het accupack enkel op met de acculader die door Toro is gespecificeerd. Een lader die Verwijder het accupack en de elektrische geschikt is voor het ene type accupack kan...
- Pagina 5 Maak het mes schoon en controleer of het uitgebalanceerd is. verbrand deze niet. Vervang het accupack alleen door een origineel Toro accupack, het Vervang het mes als dit verbogen, versleten gebruik van een ander accupack kan leiden tot of gescheurd is.
- Pagina 6 Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. decal137-9490 137-9490 1. Lees de 4. Uit de buurt van open vuur Gebruikershandleiding. houden.
- Pagina 7 decal137-9495 137-9495 1. Lees de Gebruikershandleiding. 3. Voor gebruik binnenshuis. 2. Niet weggooien. 4. Dubbel geïsoleerd decal137-9463 137-9463 1. Het accupack laadt op. 2. Het accupack is volledig opgeladen. 3. Het accupack is boven of onder het geschikte temperatuurbereik. 4. Laadstoring van accupack decal112-8760 112-8760 1.
- Pagina 8 Montage Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Procedure Omschrijving Gebruik heid Bevestigingselementen (niet De acculader monteren (optioneel). meegeleverd) – Geen onderdelen vereist De handgreep bevestigen. – Geen onderdelen vereist De kabelbescherming monteren. –...
- Pagina 9 De kabelbescherming verwijderen Geen onderdelen vereist Procedure g328502 Figuur 4...
- Pagina 10 De handgreep bevestigen Geen onderdelen vereist Procedure g328505 Figuur 5...
- Pagina 11 De kabelbescherming monteren Geen onderdelen vereist Procedure g331968 Figuur 6 De grasvanger monteren Geen onderdelen vereist Procedure g238450 Figuur 7...
- Pagina 12 Algemeen overzicht Specificaties Geschikt temperatuurbereik van de machine Laad/bewaar het accupack bij 5 °C tot 40 °C* een temperatuur van Gebruik het accupack bij een -30 °C tot 49 °C* temperatuur van Gebruik de machine bij een 0 °C tot 49 °C* temperatuur van * De oplaadtijd zal langer in beslag nemen als u het accupack niet binnen dit bereik oplaadt.
- Pagina 13 Gebruiksaanwijzing Voor gebruik Het accupack monteren Belangrijk: Gebruik het accupack alleen bij temperaturen die binnen het gepaste temperatuurbereik liggen; zie Specificaties (bladz. 12). Zorg ervoor dat er geen stof of vuil ligt op de openingen in de accu. Til het deksel van het accucompartiment op (A van Figuur 10).
- Pagina 14 De maaihoogte instellen Zet de maaihoogte op de gewenste stand. Stel alle wielen op dezelfde maaihoogte in (Figuur 11). g303150 Figuur 11 Hoogte van handgreep instellen U kunt de handgreep 1 of 3 standen hoger of lager zetten in een stand die u comfortabel vindt (Figuur 12).
- Pagina 15 Tijdens gebruik De machine starten Zorg ervoor dat het accupack is gemonteerd in de machine; zie Het accupack monteren (bladz. 13). Plaats de elektrische startknop in de elektrische starterschakelaar (A van Figuur 13). Knijp de bedieningsstang in en houd deze tegen de handgreep (B van Figuur 13).
- Pagina 16 Breng de uiteinden van de grasvangerstang aan in de inkepingen onderaan de handgreep en schud de grasvanger heen en weer om zeker te zijn dat de stang helemaal in de beide inkepingen zit (D van Figuur 14). Laat de afvoergeleider aan de achterzijde zakken tot deze op de grasvanger ligt. g303153 Figuur 14 De grasvanger verwijderen...
- Pagina 17 De rijaandrijving gebruiken Om de zelfaandrijving in te schakelen, moet u de stang van de zelfaandrijving naar de hendel knijpen en vasthouden (Figuur 15). g331971 Figuur 16 Het accupack uit de machine verwijderen Til het deksel van het accucompartiment op. Druk op de accupackvergrendeling om het accupack los te maken en verwijder het accupack.
- Pagina 18 • Als de maaimachine de bladeren niet fijn genoeg monteren voordat het maaiseizoen begint. maakt, is het beter om wat langzamer te maaien. • Vervang indien nodig het maaimes door een Toro mes. Na gebruik Gras maaien Het accupack opladen •...
- Pagina 19 De onderkant van de Lijn de holte in het accupack (Figuur 17) uit met de koppeling op de lader. machine reinigen Schuif het accupack in de lader tot het volledig op zijn plaats zit (Figuur 17). Onderhoudsinterval: Na elk gebruik Om het accupack te verwijderen, schuift u de Om de beste maairesultaten te verkrijgen, moet u de accu naar achteren uit de lader.
- Pagina 20 g002600 Figuur 19 1. Rechter achterwiel Als er geen maaisel meer onder vandaan komt, draait u de kraan dicht en brengt u de machine naar een droge plaats. Laat de motor een paar minuten lopen om de onderzijde van de machine te drogen. Schrapen Als u niet al het vuil aan de onderkant van de maaimachine kunt wegwassen, moet u de machine...
- Pagina 21 Onderhoud Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure • Draai los bevestigingsmateriaal vast. Na de eerste 25 bedrijfsuren • Verwijder maaisel en vuil van de onderkant van de machine. • Controleer het maaimes op slijtage of beschadigingen. • Controleer het gaspedaal op slijtage of beschadigingen. Bij elk gebruik of dagelijks •...
- Pagina 22 Onderhoud van het Het mes controleren maaimes Onderhoudsinterval: Bij elk gebruik of dagelijks—Controleer het maaimes op slijtage of beschadigingen. Maai altijd met een scherp mes. Een scherp mes snijdt het gras goed af zonder het te scheuren of te Controleer voorzichtig het maaimes op scherpte en kwetsen.
- Pagina 23 Het maaimes verwijderen Het maaimes monteren Pak het uiteinde van het mes vast met een lap Monteer een scherp, gebalanceerd Toro-mes, of een dikke handschoen. de versneller, de klemring en de mesbout. De vleugel van het mes moet naar de bovenkant...
- Pagina 24 Neem contact op met uw plaatselijke gemeente of uw erkende Toro verdeler voor meer informatie over hoe u de accu op een verantwoorde manier kunt recyclen. g033535 Figuur 25 1.
- Pagina 25 Stalling Werk alle geroeste of afgebladderde verfoppervlakken bij met lak die verkrijgbaar is bij een erkende servicedealer. Om de maaimachine klaar te maken voor de stalling buiten het maaiseizoen, moeten de aanbevolen onderhoudsprocedures worden uitgevoerd; raadpleeg Onderhoud (bladz. 21). Zet de machine altijd af, wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen en laat de machine afkoelen voordat u de machine afstelt, reinigt, stalt of er onderhoudswerkzaamheden aan...
- Pagina 26 Problemen, oorzaak en remedie Voer alleen de stappen uit die zijn omschreven in deze instructies. Alle bijkomende controles, onderhouds- en herstelwerkzaamheden moeten worden uitgevoerd door een erkend servicecentrum of een gelijkaardig gekwalificeerde specialist als u het probleem niet zelf kunt oplossen. Probleem Mogelijke oorzaak Remedie...
- Pagina 27 Probleem Mogelijke oorzaak Remedie De acculader werkt niet. 1. De acculader is boven of onder het 1. Koppel de acculader af en verplaats geschikte temperatuurbereik. deze naar een locatie waar het droog is en de temperatuur tussen 5 en 40 °C ligt.
- Pagina 28 De informatie die Toro verzamelt Toro Warranty Company (Toro) respecteert uw privacy. Om uw aanspraak op garantie te behandelen en contact met u op te nemen in het geval van een terugroepactie vragen wij om bepaalde persoonlijke informatie, hetzij direct of via uw lokale Toro dealer.
