wordt gewerkt (zie Afbeelding 4.7). Wanneer ook een kabel
wordt aangesloten op de uitgang, kan het videosignaal worden
doorgegeven aan een andere monitor die is aangesloten via de
passieve doorlusfunctie. Op deze manier kunnen tot drie (3)
monitoren worden aangesloten (zie Afbeelding 4.8).
Let op: als u AV1 of AV2 wilt selecteren, drukt u op Input (zie
Afbeelding 2.1, onderdeel 1 of Afbeelding 2.2, onderdeel 1) voor
op de monitor.
4.4
Het Y/C-signaal (S-Video) aansluiten op de
monitor
Op het paneel aan de achterzijde van de monitor bevindt zich
één (1) mini-DIN-aansluiting voor het Y/C-signaal (S-Video) (zie
Afbeelding 4.2).
Let op: de ingangen voor Y en C zijn beide afgesloten met een
weerstand van 75 Ω.

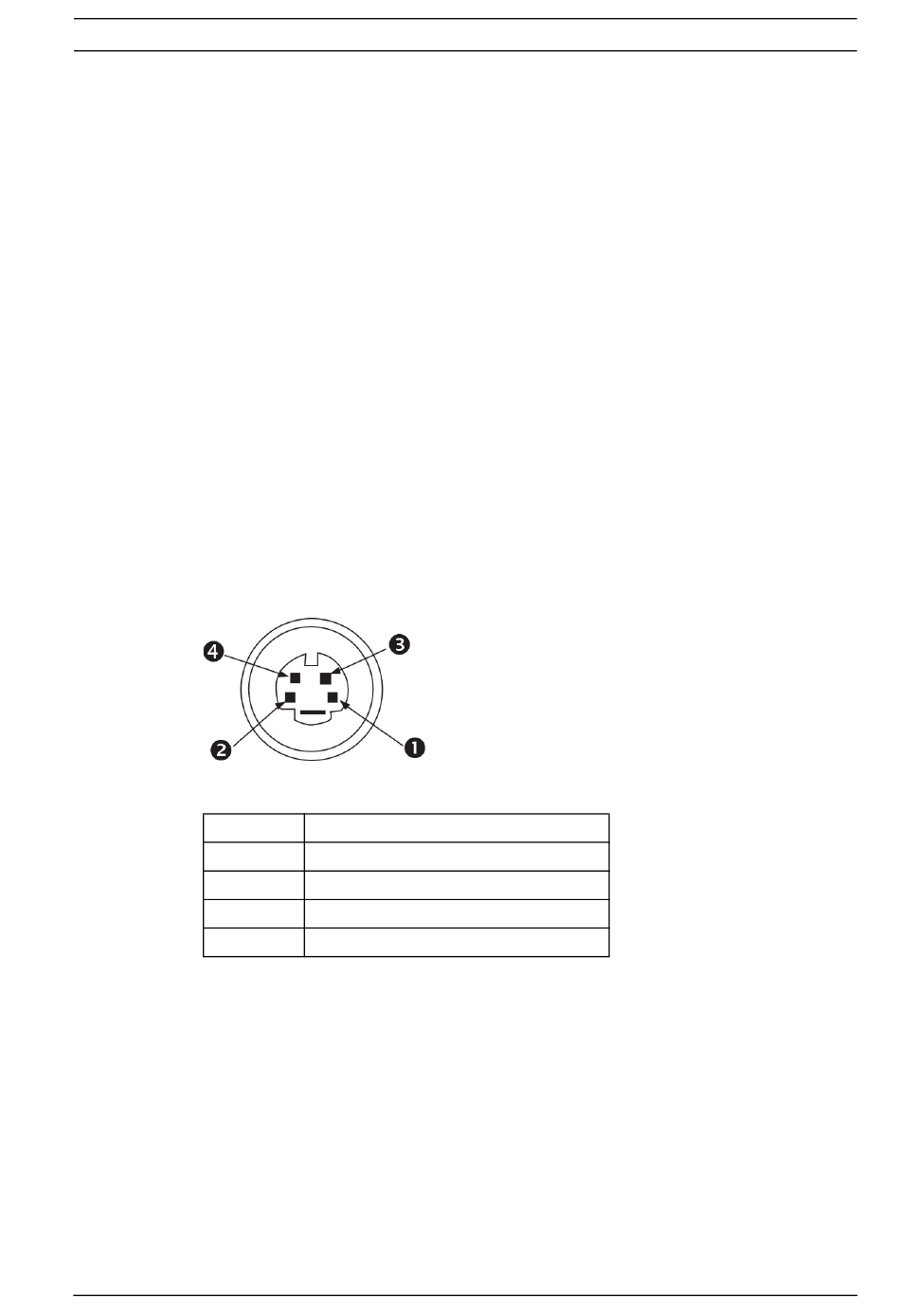

Afbeelding 4.2 Signaaltoewijzing van Y/C-aansluiting
Nummer Ingang
1
2
3
4
4.5
Audio op de monitor aansluiten
Op het zijpaneel bevinden zich twee (2) sets audioaansluitingen
(mono) voor audio-invoer.
–
–
Bosch Security Systems, Inc.
GND
GND
In-/uitgang Y-signaal
In-/uitgang C-signaal
Alle audio-ingangen zijn actief doorgeluste ingangen.
Audio 1 is gekoppeld aan Video 1 of Y/C; Audio 2 is
gekoppeld aan Video 2.
Installatiehandleiding
De monitor plaatsen | nl
F.01U.081.473 | 3.0 | 2009.05
25
