bekledingen van aangrenzende meubels
moeten warmtebestendig zijn (>90°C),
anders kunnen deze mettertijd vervormen.
• Beschikt het inbouwmeubel niet over de
benodigde inbouwruimte, dan dient deze te
worden gerealiseerd door een ervaren
monteur het benodigde timmer- of
metselwerk te laten verrichten.
• De minimale afstand die gerespecteerd
moet worden tussen afzuigkappen en de
kookvlakken moet minstens overeenkomen
met diegene die aangeduid wordt in de
aanwijzingen voor de montage van de
afzuigkap.
• Ook de minimumafstanden van de vrije
delen van het vlak op de achterzijde
moeten gerespecteerd worden, zoals wordt
aangeduid in de montage-instructies.
• Wanneer het toestel boven een oven wordt
geïnstalleerd, moet de oven voorzien zijn
van een koelventilator.

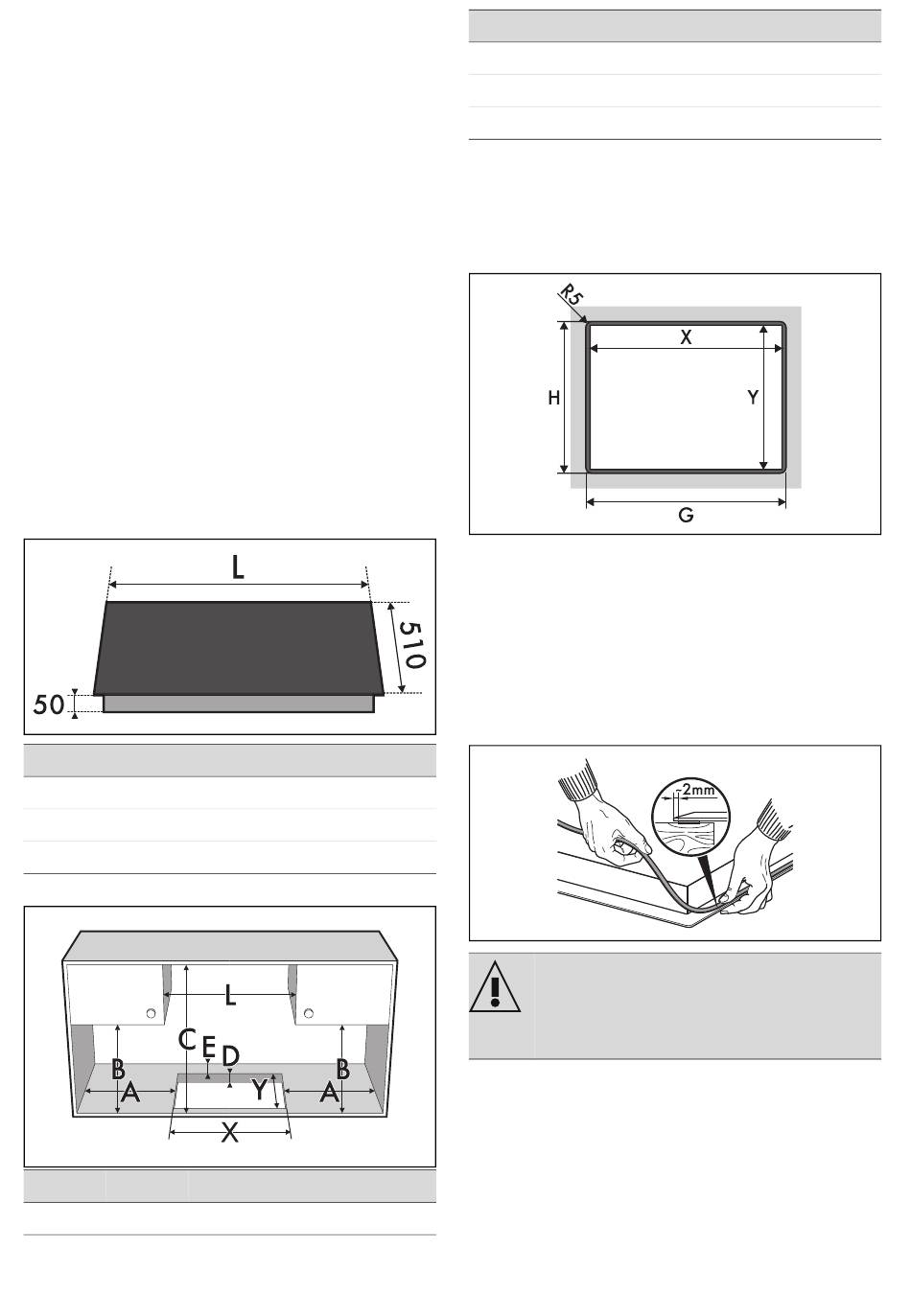

Afmetingen van het apparaat (mm)
Modellen van 38 cm
Modellen van 60 cm
Modellen van 80 cm
Normale inbouw en vlakke inbouw (mm)
A
B
min 150 min 460 min 750 20 ÷ 60
114 - INSTALLATIE
L
380
600
800
C
D
E
min 50
L
X
380
310
600
560
478÷490
800
730
Afsluitende inbouw
Voor dit type inbouw moet op de randen van de
opening in het meubel gefreesd worden indien
de kookplaat gelijk met de rand van het
werkblad geïnstalleerd moet worden.
*Zie de afmetingen in bovenstaande tabel.
Pakking van de kookplaat
Voordat de montage wordt uitgevoerd, moet de
bijgeleverde pakking langs de omtrek van de
kookplaat worden aangebracht om te
voorkomen dat vloeistoffen tussen de omlijsting
van de kookplaat en het werkblad kunnen
komen.
Bevestig de kookplaat niet met behulp
van silicone. In dit geval kan de
kookplaat niet verwijderd worden
zonder deze te beschadigen.
Bij een vlakke inbouw, nadat de zelfklevende
pakking (A) is aangebracht en de kookplaat is
voorzien van de beugels en geplaatst is,
moeten de randen met siliconenkit (B) worden
gevuld; verwijder het eventueel overtollige
product. Als de kookplaat moet worden
verwijderd, moet de siliconenkit met behulp van
een mesje worden weggesneden, voordat
wordt geprobeerd om de kookplaat te
Y
G
490
384
514
604
514
480
804
514
91477A928/D
H
