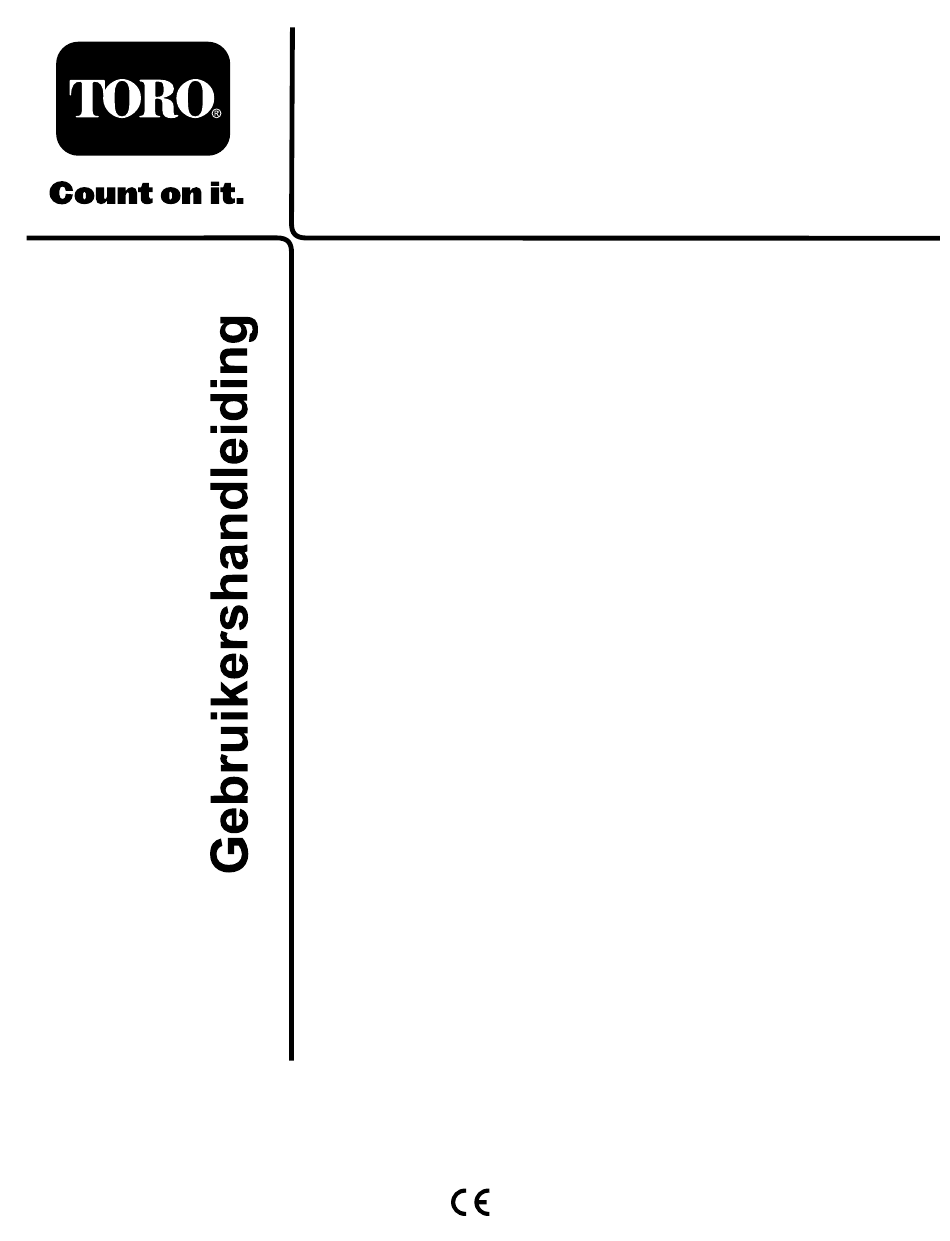

- Pagina 1 Form No. 3376-128 Rev B Greensmaster ® 1000 en 1600 maaier Modelnr.: 04054—Serienr.: 313000001 en hoger Modelnr.: 04055—Serienr.: 313000001 en hoger Modelnr.: 04056—Serienr.: 313000001 en hoger *3376-128* B Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
-
Pagina 2: Inleiding
Als u service, originele Toro-onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een WAARSCHUWING erkende Service Dealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van CALIFORNIË het product te vermelden. Op Afbeelding 1 ziet u de locatie Proposition 65 Waarschuwing van het model- en serienummer op het product. -
Pagina 3: Inhoudsopgave
Hoogte van het grasscherm instellen ......34 Veiligheid ..............4 Stopbalk instellen ...........35 Veilige bediening ............. 4 Snijbalk inspecteren ..........35 Veilige bediening van de Toro Maaimachine....5 De machine aanpassen aan de gazonomstandighe- Voor model 04054 ........... 6 den ..............36 Voor model 04055 ........... 6 Onderhoud van de snijbalk ........37... -
Pagina 4: Veiligheid
Veiligheid – Vul de brandstoftank nooit binnenshuis; tijdens het bijvullen niet roken. Deze machine voldoet minstens aan CEN-norm – Vul brandstof bij voordat u de motor start. Nooit de EN 836:1997, ISO-norm 5395:1990 en de B71.4-2004 dop van de brandstoftank verwijderen of brandstof specificaties van het American National Standards Institute bijvullen als de motor loopt of heet is. -
Pagina 5: Onderhoud En Opslag
De volgende lijst bevat veiligheidsinstructies die specifiek zijn toegesneden op Toro-producten, of andere • Wees voorzichtig als u de machine inlaadt op een veiligheidsinstructies die niet zijn opgenomen in de CEN-, aanhanger of een vrachtwagen of uitlaadt. -
Pagina 6: Voor Model 04054
Gemeten trillingsniveau op de rechterhand = 2,52 m/s • Indien belangrijke reparaties nodig zijn of hulp is vereist, Gemeten trillingsniveau op de linkerhand = 2,39 m/s moet u contact opnemen met een erkende Toro-dealer. • Onzekerheidswaarde (K) = 1,3 m/s Gebruik uitsluitend door Toro goedgekeurde werktuigen en onderdelen. -
Pagina 7: Geluidsdrukniveau
Geluidsdruk niveau Gemeten trillingsniveau op de rechterhand = 3,35 m/s Deze machine oefent een geluidsdruk van 85 dBA uit op het Gemeten trillingsniveau op de linkerhand = 2,59 m/s gehoor van de gebruiker, met een onzekerheidswaarde (K) Onzekerheidswaarde (K) = 1,7 m/s van 1 dBA. - Pagina 8 93-8064 1. Waarschuwing – Lees de instructies voordat u service- of onderhoudswerkzaamheden uitvoert. 2. Handen en voeten kunnen worden gesneden – Zet de motor af en wacht totdat alle bewegende delen tot stilstand zijn gekomen. 115-1614 1. Waarschuwing – Raadpleeg de Gebruikershandleiding. 3.
- Pagina 9 120-2727 1. Rem – Om in te schakelen 2. Parkeerrem – Om in te trekt u de hendel naar de schakelen de handgreep handgreep; laat de hendel naar de hendel trekken, los om uit te schakelen. de knop indrukken en de hendel loslaten tegen de borgknop;...
-
Pagina 10: Montage
Montage Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Procedure Omschrijving Gebruik heid Handgreep De handgreep bevestigen. Kabelklemband Kick-standaard Monteer de kickstandaard Veer Wielas, rechts Monteer de assen van de transportwielen. Wielas, links Transportwielen (optioneel) Monteer de transportwielen (optioneel). -
Pagina 11: De Handgreep Instellen
4. Druk de uiteinden van de handgreep naar binnen en bevestig ze op de montagepennen (Figuur 4). G017601 Figuur 4 1. Uiteinde van handgreep 2. Bout, ring en borgring G017590 5. Bevestig de uiteinden van de handgreep aan de Figuur 5 montagepennen met behulp van de bijgeleverde 1. -
Pagina 12: Assen Van De Transportwielen Monteren (Voor Gr1000 En Gr1600)
Assen van de transportwielen monteren (voor GR1000 en GR1600) Benodigde onderdelen voor deze stap: Wielas, rechts Wielas, links Procedure G017948 1. Trap de kick-standaard omlaag met uw voet en trek Figuur 6 de handgreep omhoog om de maaimachine te laten steunen op de kick-standaard. -
Pagina 13: Transportwielen Monteren (Optioneel)
3. Draai het wiel naar voren en achteren totdat het wiel helemaal op de as schuift en de sluitklem vastzit in de sleuf op de as. 4. Herhaal deze procedure aan de andere kant van de Transportwielen monteren machine. (optioneel) 5. -
Pagina 14: Algemeen Overzicht Van De Machine
Algemeen overzicht van de machine Figuur 11 2. Bevestigingsstang van 1. Grasmand mand Opmerking: Uitsluitend bij Model 04056 – Als u werkt bij een hogere maaistand, kunt u de mand lager plaatsen door beide bevestigingsstangen te verwijderen en deze te monteren aan de andere kant van de machine. -
Pagina 15: Bedieningsorganen
Bedieningsorganen G016976 Figuur 14 G017592 Figuur 13 Vergrendeling parkeerrem 1. Tractiehendel 5. Bedrijfsrem De vergrendeling van de parkeerrem (Figuur 15) wordt samen 2. Gashendel 6. Vergrendeling parkeerrem met de bedrijfsrem gebruikt en bevindt zich onderaan de 3. AAN-/UIT-schakelaar 7. Dodemansknop bedrijfsrem. -
Pagina 16: Specificaties
voordat u de tractiehendel beweegt, omdat anders de motor voordat u start door de hendel naar beneden te bewegen. De afslaat. brandstofdop bevindt zich onder de brandstofafsluitklep. Messenkooihendel De aandrijfhendel van de messenkooi (Figuur 16) zit rechts voor op het instrumentenpaneel. De hendel heeft twee standen: Inschakelen en Uitschakelen. -
Pagina 17: Werktuigen/Accessoires
87 of Neem contact op met een erkende servicedealer of verdeler hoger (indelingsmethode (R+M)/2). of bezoek www.Toro.com voor een lijst van alle goedgekeurde werktuigen en accessoires. • Met zuurstof verrijkte benzine met ten hoogste 10 % ethanol of 15 % MTBE is geschikt. -
Pagina 18: De Werking Van De Interlockschakelaars Controleren
GEVAAR In bepaalde omstandigheden is benzine uiterst ontvlambaar en zeer explosief. Brand of explosie van benzine kan brandwonden bij u of anderen en materiële schade veroorzaken. • Vul de brandstoftank in de open lucht wanneer de motor koud is. Eventueel gemorste benzine opnemen. -
Pagina 19: De Motor Starten En Stoppen
De motor starten en stoppen 3. Controleer of de tractie en de messenkooi zijn uitgeschakeld, en start de motor. Opmerking: Voor afbeeldingen en beschrijvingen van de 4. Zet de gashendel op LANGZAAM, kantel de bedieningsorganen die worden genoemd dit hoofdstuk, zie voorzijde van de machine voorzichtig omhoog, schakel het hoofdstuk Bedieningsorganen (bladz. - Pagina 20 Belangrijk: Het grasmaaisel functioneert als een smeermiddel tijdens het maaien. Als u het maaidek te vaak zonder maaisel gebruikt, kan de machine schade oplopen. 1. Start de motor, zet de gashendel op lage snelheid, duw de handgreep omlaag om het maaidek omhoog te brengen, schakel de tractie in en ga met de maaimachine naar de rand van het gazon.
-
Pagina 21: Onderhoud
Onderhoud Opmerking: Bepaal vanuit de normale bestuurderspositie de linker- en rechterzijde van de machine. Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure • De motorolie verversen. Na de eerste 20 bedrijfsuren • Reinig het brandstoffilter en de beker. • De interlockschakelaars controleren. Bij elk gebruik of dagelijks •... -
Pagina 22: Controlelijst Dagelijks Onderhoud
Controlelijst Dagelijks Onderhoud Belangrijk: Gelieve deze pagina te kopiëren ten behoeve van gebruik bij routinecontroles. Gecontroleerde Voor week van: item Werking van vei- ligheidssysteem controleren. Werking van de parkeerrem controleren. Brandstofpeil controleren. Het motoroliepeil controleren. Het luchtfilter controleren De koelribben van de motor reinigen. -
Pagina 23: Smering
Smering De machine smeren Onderhoudsinterval: Om de 25 bedrijfsuren Spuit vet in de 13 smeernippels van de machine. Gebruik hiervoor nr. 2 smeervet voor algemene doeleinden op lithiumbasis. De beste resultaten verkrijgt u met een smeerpistool. G016981 Figuur 23 De smeerpunten zijn: •... -
Pagina 24: Onderhoud Motor
Onderhoud motor Motorolie verversen/oliepeil controleren Onderhoudsinterval: Na de eerste 20 bedrijfsuren—De motorolie verversen. Bij elk gebruik of dagelijks—Het motoroliepeil controleren. Om de 50 bedrijfsuren—De motorolie verversen. (om de 25 uren in stoffige, vuile omstandigheden) Voordat u de machine start, moet u het carter vullen met ongeveer 0,6 liter olie die de juiste viscositeit heeft. -
Pagina 25: Onderhoud Van Het Luchtfilter
5. Plaats de aftapplug terug en vul het carter weer met de juiste olie. Onderhoud van het luchtfilter Onderhoudsinterval: Om de 50 bedrijfsu- ren—Schuimelement van luchtfilter reinigen en met olie bestrijken. (om de 25 uren als de machine wordt gebruikt in stoffige of vuile omstandigheden) Om de 100 bedrijfsuren—Het papieren luchtfilterelement vervangen. -
Pagina 26: Onderhoud Brandstofsysteem
Onderhoud 2. Reinig de omgeving van de bougie en verwijder de bougie uit de cilinderkop brandstofsysteem Belangrijk: Als de bougie gebarsten of vuil is, moet deze worden vervangen. U mag de elektroden niet zandstralen, afkrabben of reinigen Brandstoffilter reinigen omdat hierdoor gruis kan losraken en in de cilinder terechtkomen. -
Pagina 27: Onderhoud Elektrisch Systeem
Onderhoud elektrisch Onderhouden remmen systeem De bedrijfs-/parkeerrem afstellen Onderhoud van de interlockschakelaar Als de bedrijfs-/parkeerrem slipt tijdens het gebruik, moet deze worden afgesteld. Ga als volgt te werk als de schakelaar moet worden afgesteld 1. Schakel de bedrijfsrem volledig in en duw de knop van of worden vervangen. - Pagina 28 Figuur 37 1. Kabel van bedrijfs- 2. Voorste contramoer Figuur 35 /parkeerrem 1. Achterdruk op de hendel van de bedrijfsrem 5. Sluit de kap en zet de borging vast. 3. Draai de borgschroef los waarmee de kap van de V-riem is bevestigd, en draai de kap open (Figuur 36). G016991 Figuur 36 1.
-
Pagina 29: Onderhoud Riemen
Onderhoud riemen Belangrijk: U mag de riem niet te strak trekken. B. Draai de moer vast om de afstelling te borgen. De riemen afstellen 4. Zet de drijfriemkap weer op zijn plaats. Zorg ervoor dat de riemen de juiste spanning hebben zodat 5. -
Pagina 30: De Differentieelriem Afstellen
A. Maak de montagemoer van de spanpoelie los en 5. Monteer alle bevestigingsbouten totdat de draad in het draai de spanpoelie rechtsom tegen de achterzijde inzetdeel grijpt, waarbij u ervoor moet zorgen dat er van de riem totdat de riem de vereiste spanning een geringe afstand blijft bestaan tussen de afdichting heeft (Figuur 41). -
Pagina 31: Differentieelriem Vervangen
Figuur 45 G016992 Figuur 44 1. Delen van de 3. Lagerhuis, rechts achter differentieelkap 1. Borgmoer 3. Spanpoelie 2. Behuizing voorste 2. Riemgeleider 4. Arm van de spanpoelie koppeling 7. Draai de bevestigingsschroeven vast en controleer de 5. Maak de montagemoer op de spanpoelie van de uitlijning. -
Pagina 32: Onderhoud Bedieningsysteem
Onderhoud Onderhoud van het bedieningsysteem maaidek De tractiebediening afstellen Achterste trommel horizontaal stellen t.o.v. de messenkooi Als de tractiebediening niet werkt of slipt tijdens het maaien, moet deze worden afgesteld. 1. Plaats de machine op een egaal, horizontaal oppervlak, 1. Schakel de tractiebediening uit. bij voorkeur op een stalen precisieplaat. -
Pagina 33: Contact Tussen Snijplaat En Messenkooi Afstellen
(meer dan 0,79 Nm), moet u de messen van het maaidek wetten of slijpen om de scherpe snijranden te krijgen die nodig zijn om met grote precisie te kunnen maaien, zie Toro's handleiding voor het slijpen van messenkooien. De maaihoogte instellen Figuur 49 1. -
Pagina 34: Hoogte Van Het Grasscherm Instellen
Belangrijk: Bij een correcte afstelling zullen de achter- en voorrol contact maken met de hoogtelat en zal de schroef goed tegen de snijplaat aan zitten. Hierdoor hebben beide uiteinden van de snijplaat dezelfde maaihoogte. 7. Draai de moeren vast om de afstelling te borgen. Belangrijk: Om te voorkomen dat een golvend gazon wordt afgeschaafd, moeten de rolsteunen naar achteren worden geplaatst (de rol dichter bij... -
Pagina 35: Stopbalk Instellen
Snijbalk inspecteren het scherm zijn bevestigd aan de zijplaat, en stel het scherm in op de correcte hoogte. Om te bepalen of de snijbalk standaard of agressief is, moet u 3. Draai de bevestigingen vast. de montagelippen op de linker snijbalk controleren. Als de montagelippen rond zijn, hebt u een standaard snijbalk. -
Pagina 36: De Machine Aanpassen Aan De Gazonomstandigheden
Onderdeelnummer Beschrijving Maaidek Agressiviteit Opmerkingen 120-2682-03 Standaard Greensmaster 800 Minder Standaard Greensmaster 800 112-9281-01 Standaard Greensmaster 1000 Minder Standaard Greensmaster 1000 112-9279-03 Meer Agressief Greensmaster 1000 112-9280-01 Standaard Greensmaster 1600 Minder Standaard Greensmaster 1600 110-9278-03 Agressief Greensmaster 1600 Meer Snijplaten: Standaard en Optioneel... -
Pagina 37: Onderhoud Van De Snijbalk
93-9045 Wiehle-rol Greensmaster 1000 6 cm aluminium 61 cm breed voor steun van de rand 52-3590 Geklonken rol Greensmaster 1000 6 cm aluminium 93-9039 Wiehle, met smalle Greensmaster 1600 6 cm aluminium Standaard tussenruimte 95-0930 Volledige rol Greensmaster 1600 6 cm staal... -
Pagina 38: Stalling
1. Maaisel, vuil en vet van de buitenkant van de 3. Wet de messenkooi volgens de procedure in de gehele machine verwijderen, met name van de Handleiding Slijpen van Toro-maaimachine met messenkooien motor. Verwijder vuil en kaf van buitenkant van en roterende messen, documentnr. 80-300 PT. -
Pagina 39: Opmerkingen
Opmerkingen:... - Pagina 40 Andere landen dan de VS of Canada Kopers van Toro-producten die zijn geëxporteerd uit de Verenigde Staten of Canada, moeten contact opnemen met hun Toro Distributeur (Dealer) voor de garantiebepaling die in hun land, provincie of staat van toepassing zijn. Als u om een of andere reden ontevreden bent over de service van uw verdeler of moeilijk informatie over de garantie kunt krijgen, verzoeken wij u contact op te nemen met de Toro-importeur.
