PRODUCTINFO
Technische product fiche

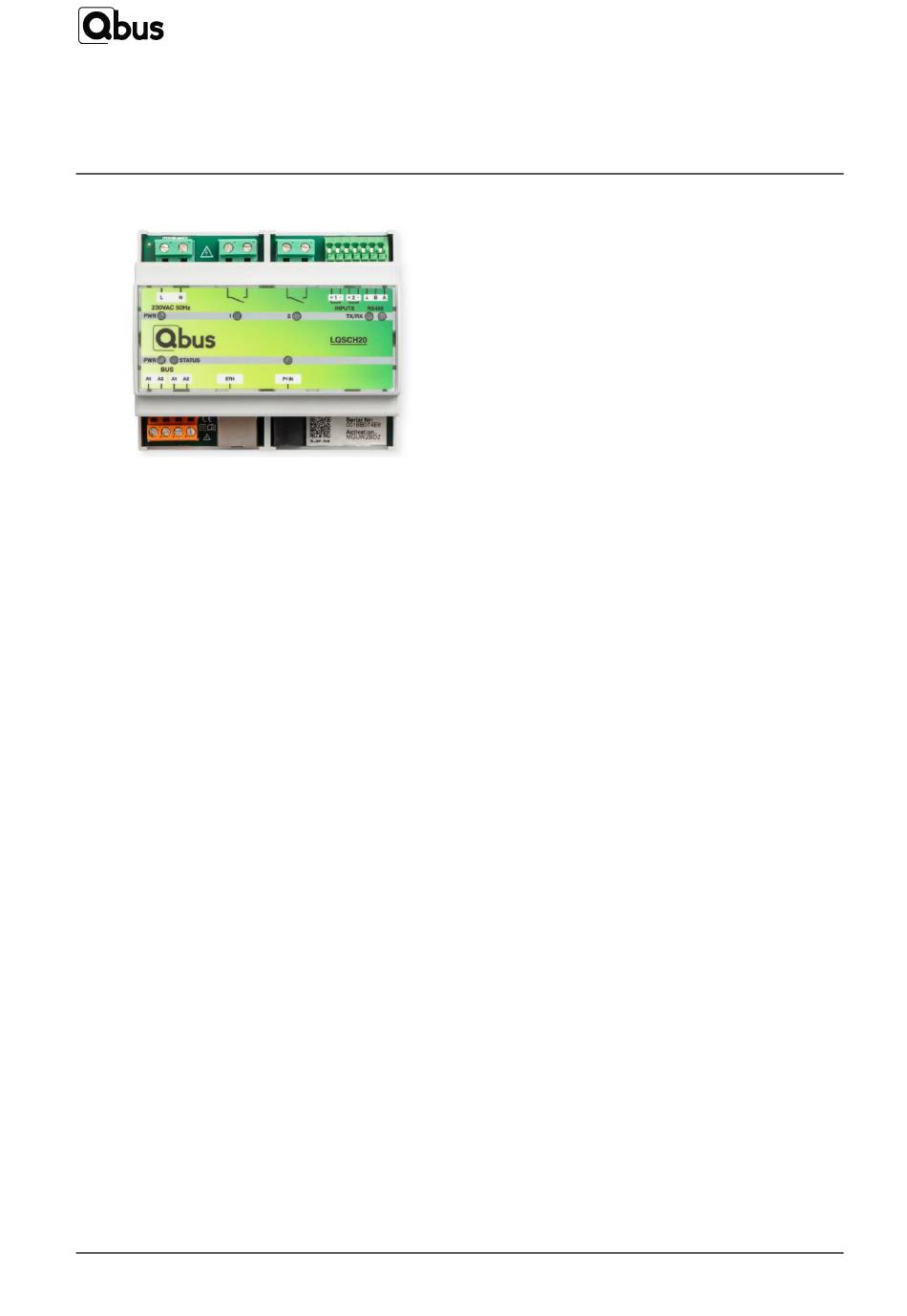

Luqas Charging Hub: Slimme laadpleinsturing (LQSCH20SA)
1 LQSCH20SA
1. Product beschrijving
Met Luqas Charging Hub, de slimme laadpleinsturing (LQSCH20SA),
kan je 1 tot 20 laadpunten automatisch dynamisch sturen. De
beheerder kan de maximale totale afname uit het net bepalen. Omdat
één of meerdere laadpleinen vaak gevoed worden vanuit verschillende
verdeelborden, is een slimme lastbalancering cruciaal. Daarom is de
LQSCH20SA voorzien om tot 4 niveaus en meerdere parallelle takken
slim en veilig te sturen. Met deze module kan je daarnaast ook
toestellen zoals een warmtepomp, PV-omvormers met of zonder
batterij, een boiler in combinatie met laadpleinsturing op een
eenvoudige manier intelligent regelen in functie van de info uit de
digitale meter of compatibele MODBUS-teller. De module zal in zijn
regeling ook maximaal gebruik maken van de eigen opgewekte energie,
zowel voor elk laadpunt als voor aangestuurde toestellen zoals bij
voorbeeld een warmtepomp of warmtepompboilers. De module kan
zowel op zichzelf (Stand-Alone) als met een Qbus controller
functioneren. Alles wordt visueel eenvoudig en stuurbaar voorgesteld
in de Qbus Control applicatie en Cloud. De module heeft diverse
functies die hieronder verder worden toegelicht: P1 uitlezing, RS485,
relaissturing, laadpaalsturing voor 1 tot 20 laadpalen, pulstellers,
visualisatie en -bediening via app en web- applicatie.
Standaard zal de module een veilige werking van de elektrische
installatie en elk laadplein garanderen en eigen opgewekte zonne-
energie maximaal gebruiken. Daarnaast kan je gebruik maken van de
energie slider waarmee je het maximaal piekvermogen kan instellen
binnen de Qbus Control app en kan je de energiestromen naar elk
laadpunt en meetpunt zien. Deze functie is ongelimiteerd inbegrepen
in de werking van de module.
De module wordt gevoed met 230Vac en gekoppeld aan een digitale
meter via de P1-poort of een MODBUS-teller, en wordt eveneens aan
het netwerk gekoppeld. Alle gegevens die de hoofdmeter aanlevert,
wordt door de module intern verwerkt voor de energiesturing en
lastbeveiliging. In combinatie met een Qbus CTD-controller kan je
deze data in binaire of analoge logica gebruiken voor verdere sturingen
zoals energiedelen, dynamische regeling van weerstanden van onder
andere buffervaten, sturingen voor accumulatievuren enzovoort.
Afhankelijk van het type aansluiting (mono- of driefasig), de
aanwezigheid van een digitale gasteller en/of digitale watermeter, heb
©QBUS NV, Joseph Cardijnstraat 19, B-9420 Erpe-Mere, Belgium
12/12/2024_BV_LQSCH20SA_NL
je tot wel 25 parameters ter beschikking via de P1-data: tellerstanden,
actuele
vermogens,
spanningen,
waterverbruik,... Er zijn ook 2 puls-ingangen voor 1 of 2 extra kWh-
tellers met puls-uitgang.
Als alternatief voor de digitale meter met P1-poort kan de module ook
sturen op basis van een MODBUS kWh meter. In annex 4 in deze fiche
kan je de tabel met compatibele meters terugvinden.
De rechtstreekse netwerkverbinding op de LQSCH20SA zorgt ervoor
dat je deze module kan configureren, zelfs wanneer deze standalone
gebruikt wordt, en dit via https://luqaswizard.qbuscontrol.com/. De
busverbinding zorgt ervoor dat deze module kan uitgebreid of
aangekoppeld worden aan/met een Qbus bussysteem.
De LQSCH20SA kan via netwerkverbinding communiceren door
middel van het MODBUS TCP/IP protocol met laadpalen als deze zich
in hetzelfde netwerk bevinden. Daarnaast kan de LQSCH20SA ook via
de RS485 connector door middel van MODBUS RTU, communiceren
met laadpunten en kWh meters die ook over MODBUS RTU
beschikken.
De module stuurt het vermogen van de laadpunten variabel aan in
functie van de ingestelde capaciteit en het gemeten verbruik. Een lijst
met compatibele laadpalen kan je in annex 3 terugvinden.
Er kunnen maximum 20 laadpunten gestuurd worden via MODBUS
TCP/IP en/of MODBUS RTU. De LQSCH20SA kan maximaal 20
MODBUS TCP/IP connecties aan. Dus indien er kWh-meters of PV-
omvormers via MODBUS TCP/IP gekoppeld worden, dan tellen deze
toestellen ook mee als een connectie. Bij voorbeeld daar waar 2 kWh
meters en 1 PV-omvormer gekoppeld worden door middel van
MODBUS TCP/IP, kunnen er maximaal 17 laadpunten via een
MODBUS TCP/IP worden gekoppeld op de LQSCH20SA, en kunnen
daarnaast wel nog 3 laadpunten met MODBUS RTU worden
gekoppeld.
De Charging Hub zorgt voor een veilige werking van elk verdeelbord
en elk individueel laadpunt dankzij stroommetingen. Wanneer een
verdeelbord uitsluitend voor laadpunten wordt gebruikt, kan deze
voorzien worden van een virtuele kWh meter. Om de goede werking
hiervan te garanderen, dienen de instellingen op de laadpunten
overeen te stemmen met de fysieke aansluitingen. Hierdoor kan de
energieverdeling en lastmanagement in dergelijk verdeelbord ook op
een veilige manier gebeuren. De LQSCH2S0SA berekent in dat geval
het totaal vermogen aan de hand van de metingen van de daaraan
aangesloten en laadpunten.
Naast de sturing van laadpunten, kan de module autonoom een actieve
energiesturing doen via de twee potentiaalvrije relaiscontacten. Deze
contacten kunnen dienen voor de aansturing van Smart Grid ingangen
van warmtepompen, of kunnen rechtstreeks dienen voor het schakelen
van vermogens tot 16A per contact. Een lijst met compatibele
warmtepompen die Smart Grid sturing hebben kan je in annex 1
terugvinden. Een lijst met compatibele warmtepompboilers die een
PV-contact hebben kan je in annex 2 terugvinden.
Tot slot kan de LQSCH20SA ook geconnecteerd worden met een
omvormer en thuisbatterij. De module leest de parameters uit zoals
opgewekte energie, energiestromen en batterijstatus. Een lijst met
compatibele omvormers kan je in annex 5 terugvinden.
stromen,
gasverbruik,
1/14
