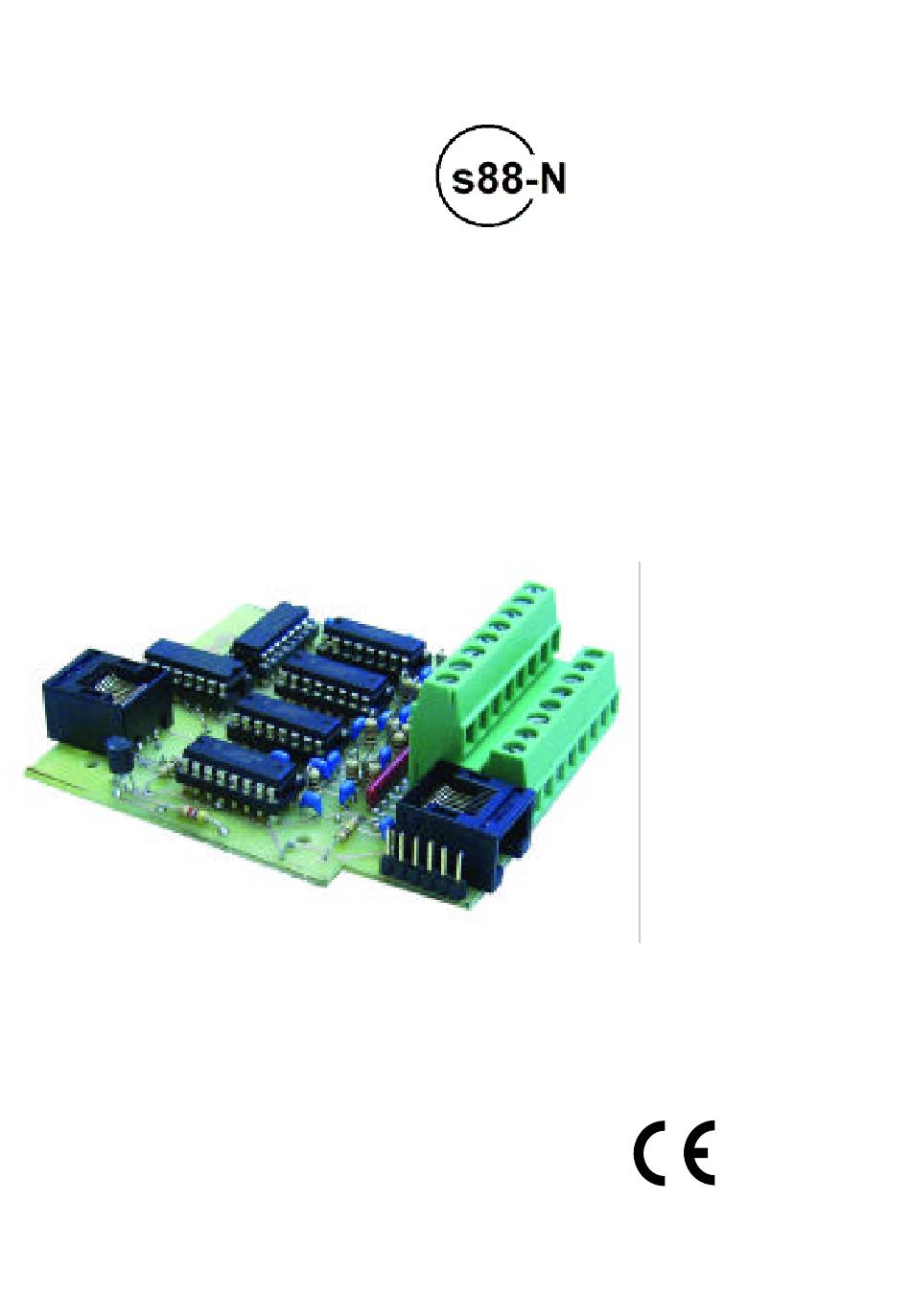

- Pagina 1 S88-3 s88-Rückmelder s88-Feedback Module Décodeur s88 s88-Terugmelder Anleitung Manual Mode d´emploi Handleiding Art.-Nr. 44-01305 / 44-01306 / 44-01307...
- Pagina 2 © 06/2008 Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen und Reproduktionen jeglicher Form bedürfen schriftlichen Genehmigung durch die Tams Elektronik GmbH. Deutsch Technische Änderungen vorbehalten. English © 06/2008 Tams Elektronik GmbH All rights reserved.
-
Pagina 3: Inhoudsopgave
Nederlands S88-3 Inhoudsopgave Starten Veiligheidsvoorschriften Goed en degelijk solderen Werking Technische gegevens Het bouwen van de S88-3 De S88-3 aansluiten Checklist voor storingen Voorschriften voor de bouwer, CE en garantie Stuklijst Printplan (Fig. 1) Schakelschema (Fig. 2) Aansluitplan (Fig. 3) (Pagina’s I tot III in het midden kunnen uitgenomen worden). -
Pagina 4: Starten
S88-3 Nederlands 1. Starten Hoe deze handleiding u verder helpt Deze handleiding helpt u stap voor stap bij het veilig en doelgericht bouwen van deze bouwset respectievelijk bij het inbouwen en het in bedrijf nemen van de kant en klare schakeling. Voor u met de bouw van de bouwset resp. -
Pagina 5: Veiligheidsvoorschriften
Nederlands S88-3 Inhoud controleren Controleer na het uitpakken of alles compleet is: § een bouwset, bestaande uit de in de stuklijst opgenomen onderdelen en een print of § een kant en klare schakeling, § een patchkabel (lengte: 0,5 m), §... - Pagina 6 S88-3 Nederlands Elektrische gevaren § Aanraken van onder spanning staande delen, § aanraken van geleidende delen, die in geval van fouten onder spanning staan, § kortsluitingen, § aansluiten aan een niet geschikte spanning, § ontoelaatbaar hoge luchtvochtigheid, § vorming van condenswater kan tot gevaarlijke lichaamsstromen leiden en daardoor verwondingen aanrichten.
- Pagina 7 Nederlands S88-3 brandbare materialen. Gebruik een goede soldeerbouthouder. Laat de hete soldeerbout nooit zonder toezicht liggen. Thermische gevaren Wanneer per ongeluk de hete soldeerpunt met uw huid in aanraking komt, of wanneer vloeibare soldeertin op de huid springt, bestaat het gevaar van huidverbranding.
-
Pagina 8: Goed En Degelijk Solderen
S88-3 Nederlands 3. Goed en degelijk solderen Let op: Bij ondeskundig solderen kan er brandgevaar optreden. Vermijd dit gevaar: lees hoofdstuk Veiligheidsmaatregelen goed door en volg de aanwijzingen op. § Gebruik een kleine soldeerbout van hoogstens 30 Watt. Houd de soldeerstift schoon waardoor de warmte van de soldeerbout goed naar de te solderen plaatst kan worden geleid. -
Pagina 9: Werking
52 terugmeldmodules direct worden aangesloten. Norm s88-N De S88-3 heeft een RJ-45 aansluiting overeenkomstig de norm s88-N, die geschikt is voor het aansluiten van standaard patchkabels in s88- terugmeldsystemen. Anders dan de tot heden veel gebruikte 6 aderige aansluitkabels zijn patchkabels, die binnen computernetwerken worden gebruikt, afgeschermd tegen vreemde elektrische signalen. -
Pagina 10: Technische Gegevens
Afmetingen van de print ca. 73 x 83 mm Gewicht van de schakeling ca. 71 g 6. Het bouwen van de S88-3 Dit gedeelte kunt u overslaan indien u een kant en klare bouwsteen heeft aangeschaft. Voorbereiding Leg de onderdelen gesorteerd voor u op de werkplek. De afzonderlijke... - Pagina 11 Nederlands S88-3 Weerstandsnetwerken weerstandsnetwerken zijn meerdere weerstanden opgenomen. Het aantal van de geïntegreerde weerstanden varieert per bouwvorm. De ene zijde van de weerstanden wordt gemeenschappelijk vanuit het netwerk naar buiten gevoerd, aan de andere zijde is iedere weerstand gescheiden. De gemeenschappelijke aansluiting is voorzien van een merkteken, dat ook op de print is weergegeven.
- Pagina 12 S88-3 Nederlands IC´s IC's vervullen al naar gelang het type verschillende taken. Ze zijn gepoold en moeten dus in een bepaalde richting worden ingebouwd. De meest gebruikte behuizing is de zogenaamde "DIL"-behuizing waar aan de zijkanten 4, 6, 8, 14, 16 of 18 pootjes steken.
- Pagina 13 Nederlands S88-3 Let op: Weerstandsnetwerken, transistors en ICs moeten overeenkomstig hun polen worden ingebouwd! Wanneer u deze foutief in soldeert kan het betreffende onderdeel bij het in werking stellen beschadigd worden. In het ergste geval kan de gehele schakeling stuk gaan. In elk geval is het onderdeel zonder functie.
-
Pagina 14: De S88-3 Aansluiten
S88-3 op een standaard terugmelder of digitaal apparaat een 6 aderige kabel die u met de 6 polige aansluiting van de S88-3 verbindt. Als alternatief kunt u de verbinding via een patchkabel en een speciale adapter (extra accessoire) maken Let op de aansluitplan fig. -
Pagina 15: Checklist Voor Storingen
Nederlands S88-3 8. Checklist voor storingen § Onderdelen worden heet en / of beginnen te roken. Schakel het digitaalsysteem direct uit!! Mogelijke oorzaak: een of meerdere onderdelen zijn verkeerd gesoldeerd. à Voer een optische controle uit. § De centrale / het memory / het interface geeft de toestand niet correct weer. - Pagina 16 S88-3 Nederlands Certificering (CE) Het product werd overeenkomstig de Europese normen EN 55014-1 en EN 61000-6-3 geontwikkelt en getest. Het product voldoet aan de EG- Richtlijnen 2004/108/EG over elektromagnetische verdraagzaamheid en heeft hiervoor het CE – certificaat. elektromagnetische verdraagzaamheid gebruik...
- Pagina 17 Nederlands S88-3 § indien solderen niet geschikte soldeerbout, zuurhoudende soldeertin, soldeervet, zuur houdend vloeimiddel of iets dergelijks is gebruikt, § indien de bouwset ondeskundig is gesoldeerd en opgebouwd, alsmede schade die is ontstaan door het niet opvolgen van de handleiding, §...
-
Pagina 18: Stuklijst
S88-3 Stückliste - Parts list - Nomenclature - Stuklijst Widerstände R4, R5, R6, R7, R8, 1 kΩ Resistors R9, R10, R11, R12, Résistances R13, R14, R15, R16, Weerstanden R17, R18, R19 4,7 kΩ R1, R3 100 kΩ Widerstandsnetzwerke RN1, RN2 47 kΩ... -
Pagina 19: Printplan (Fig. 1)
S88-3 Fig. 1: Bestückungsplan - PCB layout Plan d´implantation – Printplan Seite - Page - Page - Pagina I.2... -
Pagina 20: Schakelschema (Fig. 2)
S88-3 S88-3 Fig. 2: Schaltplan Circuit Diagram Schéma de principe Schakelschema Seite - Page - Page - Pagina II Seite - Page - Page - Pagina II... - Pagina 21 S88-3 S-88-3 Fig. 3: Anschlußpläne - Connection Diagrams – Plans de connexion – Aansluitplannen Beispiele für den Anschluß von Kontakten: 1 Anschluß an Schaltgleis 7 Anschluß an Kontaktgleis 13 Anschluß an Reedkontakt X2 Masseanschluss Examples for the connection of contacts...
- Pagina 22 Actuele informatie en tips: http://www.tams-online.de Garantie und Service: Warranty and service: Garantie et service: Garantie en service: Tams Elektronik GmbH Rupsteinstraße 10 D-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
