OPTIFLUX 1000
2.8 Voorwaarden voor de installatie
INFORMATIE!
Ondersteun de leiding aan beide zijden van de flowmeter
2.8.1 Inlaat- en uitlaatsectie
Gebruik rechte pijpen bij inlaat- en uitlaatsecties om stromingsvervorming of werveling,
veroorzaakt door bochten en T-profielen te voorkomen.

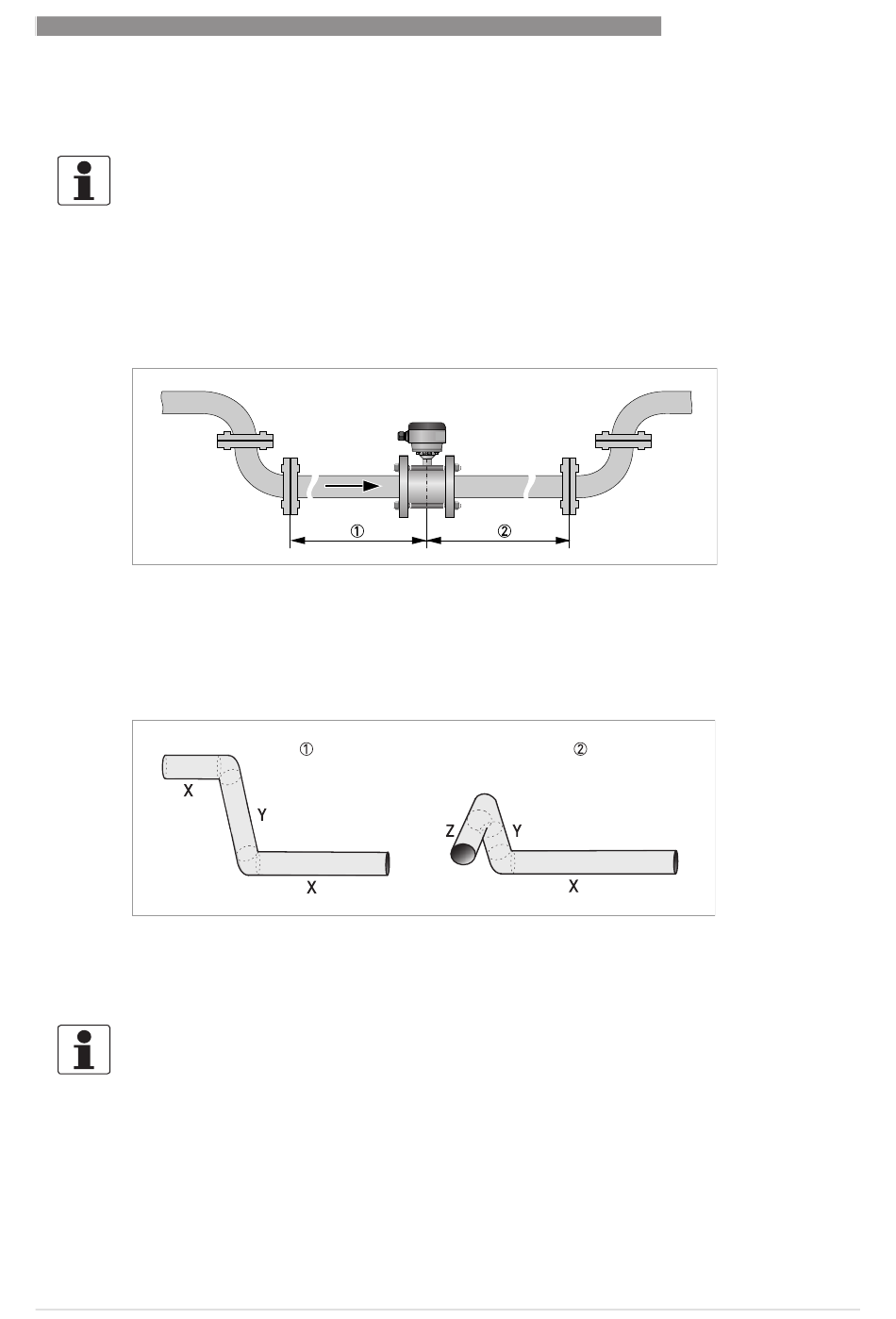

Figuur 2-7: Aanbevolen inlaat- en uitlaatsectie
1 Zie het hoofdstuk "Bochten in 2 of 3 dimensies"
2 ≥ 2 DN
2.8.2 Bochten in 2 of 3 dimensies
Figuur 2-8: 2- en/of 3-dimensionale bochten voor de flowmeter
1 2 dimensies = X/Y
2 3 dimensies = X/Y/Z
Inlaatlengte: met bochten in 2 dimensies: ≥ 5 DN; wanneer er bochten zijn in 3 dimensies: ≥ 10 DN
INFORMATIE!
2-dimensionale bochten zijn bochten die alleen in een verticaal of of of of horizontaal vlak (X/Y) liggen,
terwijl 3-dimensionale bochten zowel in een verticaal als
07/2020 - 4007357002 - QS OPTIFLUX 1000 R08 nl
als horizontaal vlak (X/Y/Z) voorkomen.
als
als
www.krohne.com
INSTALLATIE
2
9
