Samenvatting van Inhoud voor Bolt Safe SM-300

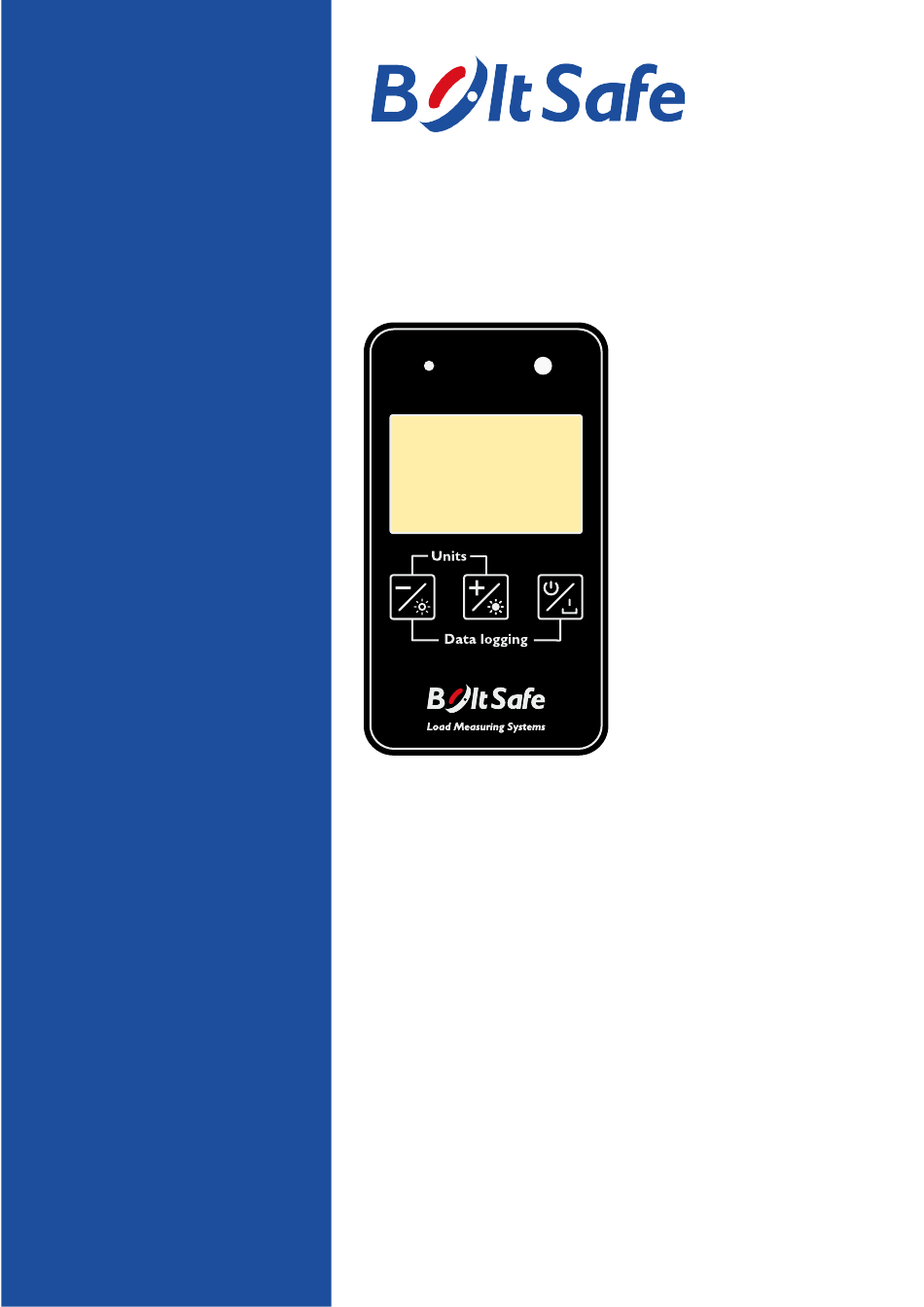

- Pagina 1 SM-300 Gebruikershandleiding SM-300 Handheld Reader...
- Pagina 2 BoltSafe Platinawerf 8 6641 TL Beuningen, Nederland Telefoon: +31 (0)24 6790797 www.boltsafe.com | info@boltsafe.com...
-
Pagina 3: Inhoudsopgave
Inhoud Voorwoord ........................... 1 1.1. Algemeen ........................1 1.1.1. Reparaties en onderhoud ..................1 1.2. Leeswijzer ........................2 1.2.1. Gebruik van het document ..................2 1.3. Relatie met andere documenten ................... 2 1.4. Inhoud document ......................2 1.4.1. Taal oorspronkelijk document ................2 1.4.2. - Pagina 4 Algemene aanwijzingen onderhoud ................25 6.2. Periodiek onderhoud ....................25 6.3. Vervangen interne batterij ................... 25 6.4. Updaten firmware SM-300 ..................25 Transport en opslag ......................26 7.1. Algemene aanwijzingen transport en opslag ..............26 7.1.1. Transport ......................26 7.1.2.
-
Pagina 5: Voorwoord
Het document bevat de instructies voor de SM-300 Handheld Reader, waarnaar wordt verwezen met de term 'apparaat' . De term 'systeem' wordt gebruikt als een meer algemene term om te verwijzen naar een combinatie met andere BoltSafe apparaten zoals de BoltSafe sensor(en) en de BoltSafe Connect software. -
Pagina 6: Leeswijzer
1.2. Leeswijzer Deze gebruikershandleiding bestaat uit verschillende hoofdstukken waarin het aansluiten, bedienen en het regulier onderhoud van het apparaat beschreven wordt. 1.2.1. Gebruik van het document Lees het document volledig door; Zorg ervoor dat u alle instructies begrijpt Volg de veiligheidsinstructies op om letsel of schade aan apparatuur te voorkomen ... -
Pagina 7: Veiligheid
Veiligheid 2.1. Gebruikte symbolen en aanduidingen 2.1.1. Waarschuwingen Algemene waarschuwing Gevaar handbeklemming ISO7010: W001 ISO7010: W024 Gevaar elektrische spanning Draaiende delen ISO7010: W012 ISO7010: W025 2.1.2. Geboden en verboden Algemeen gebodsteken Gebruik voetbescherming ISO7010: M001 ISO7010: M008 Raadpleeg handleiding Gebruik handbescherming ISO7010: M002 ISO7010: M009 Gebruik gehoorbescherming... -
Pagina 8: Waarschuwing En Informatieblokken
2.1.4. Waarschuwing en informatieblokken In dit document kunnen verschillende waarschuwingsblokken en symbolen zijn opgenomen. Deze dienen om u attent te maken op mogelijke gevaren. Volg deze waarschuwingsblokken altijd op om mogelijk letsel, materiele of milieuschade te voorkomen. De waarschuwingsblokken kunnen nog voorzien zijn van aanvullende pictogrammen. GEVAAR DUIDT OP EEN DREIGENDE GEVAARLIJKE SITUATIE INDIEN DEZE NIET WORDT VERMEDEN ZAL DIT ERNSTIG OF DODELIJK LETSEL EN... -
Pagina 9: Algemene Veiligheidsinstructies
2.2. Algemene veiligheidsinstructies Aansprakelijkheid 2.2.1. BoltSafe kan niet verantwoordelijk worden gehouden voor letsel of schade die het gevolg is van onbedoeld gebruik van het apparaat. Het apparaat is alleen ontworpen en bedoeld voor het doel dat in de relevante documenten wordt beschreven. Gebruik dat niet is beschreven, wordt beschouwd als onbedoeld gebruik en kan leiden tot letsel of schade. -
Pagina 10: Inzet Gekwalificeerd Personeel
Inzet gekwalificeerd personeel 2.2.3. De term 'gekwalificeerd personeel' verwijst naar personen die de apparatuur en de veilige installatie, bediening en onderhoud ervan grondig begrijpen. Gekwalificeerd personeel is fysiek in staat om de vereiste taken uit te voeren, is bekend met alle relevante veiligheidsinstructies en voorschriften en opgeleid om de apparatuur veilig te installeren, te bedienen en te onderhouden LET OP... -
Pagina 11: Beschrijving En Werking
Beschrijving en werking 3.1. Beoogd gebruik De BoltSafe SM-300 Handheld Reader is een apparaat dat gegevens kan uitlezen en opslaan van een CMS Bolt Load Sensor van BoltSafe (CMS: Continuous Monitoring System). Het apparaat kan met verschillende CMS sensoren van BoltSafe worden gebruikt. -
Pagina 12: Werking
3.3. Werking Handheld reader voor het uitlezen en opslaan van een CMS Bolt Load Sensor. De SM-300 Handheld-Reader is een apparaat dat gegevens van een CMS Bolt Load Sensor van BoltSafe (CMS: Continuous Monitoring System).leest en opslaat. De CMS sensor heeft een aansluitkabel die rechtstreeks op de SM-300 kan worden aangesloten. -
Pagina 13: Verklaring Van Overeenstemming, Ce-Markering
3.5. Verklaring van overeenstemming, CE-markering De BoltSafe SM-300 Handheld Reader is voorzien van CE-markering Deze is zichtbaar aangebracht op de achterzijde van het apparaat. - zie ook afbeelding 2 pagina 9 afbeelding 2 Aanduiding CE INFORMATIE INDIEN EEN GEWIJZIGD APPARAAT OPNIEUW WORDT INGEVOERD OF AANGEBODEN IN EEN... -
Pagina 14: Levensduur
3.6. Levensduur De levensduurverwachting is sterk afhankelijk van het gebruik, periodiek onderhoud en gebeurtenissen. Wanneer uw BoltSafe apparaat in de loop van de jaren gebruikt wordt slijten onderdelen en kunnen storingen en/of gebreken optreden. Door deze variabele factoren is het niet mogelijk een eenduidige verwachting voor de levensduur af te geven. -
Pagina 15: Ingebruikname
Ingebruikname 4.1. Algemene aanwijzingen ingebruikname INFORMATIE NEEM ALTIJD DE GEHELE GEBRUIKERSHANDLEIDING DOOR ALVORENS HET APPARAAT IN WERKING TE STELLEN EN TE BEDIENEN 4.2. Voorbereiding ingebruikname LET OP CONTROLEER OF DE CONNECTOR SCHOON IS EN VRIJ VAN VUIL OF VET CMS- ... -
Pagina 16: Opladen Reader
Opladen Reader 4.2.1. Om de SM-300 Handheld Reader op te laden dient gebruik gemaakt te worden van een oplader van 5Vdc 350mA welke is voorzien van een standaard USB-C connector. - zie ook § 3.4 pagina 8 - zie ook afbeelding 3 pagina 12... -
Pagina 17: Aansluiten Cms Bolt Load Sensor
Aansluiten 4.2.2. CMS Bolt Load Sensor LET OP CONTROLEER OF DE CONNECTOR SCHOON IS EN VRIJ VAN VUIL OF VET CMS- CONTROLEER OF DE KABEL VAN DE SENSOR GEEN BREUKEN OF KNIKKEN VERTOOND afbeelding 4 Sluit de connector van de sensor aansluitkabel aan op de connector van de reader - zie ook afbeelding 4 pagina 13 Draai de ring van de connector handvast aan zodat de aansluiting geborgd is LET OP... -
Pagina 18: Verbinden Met Een Computer
Verbinden met een computer 4.2.3. Om de SM-300 Handheld Reader voor het gebruik met BoltSafe Connect , te verbinden met een computer, bevindt zich aan de zijkant een USB-C connector. - zie ook § 4.2.4 pagina 15 - zie ook afbeelding 5 pagina 14... -
Pagina 19: Boltsafe Connect Software (Optioneel)
BoltSafe Connect software (optioneel) 4.2.4. De SM-300 Handheld Reader kan gekoppeld worden met BoltSafe Connect. Het gebruik van deze software is niet noodzakelijk voor een goede werking en/of het gebruik van het apparaat. De BoltSafe Connect software is gratis beschikbaar voor Windows 10 en 11. -
Pagina 20: Instellingen Reader
Instellingen reader 4.2.5. Met behulp van de functietoetsen, of door een combinatie van het gelijktijdig bedienen van de functietoetsen, kunnen functies bediend of instellingen gewijzigd worden. Hiervoor wordt verder verwezen naar § 5 pagina 17 16/28 SM300|BS|001-20240926-NL... -
Pagina 21: Bediening En Gebruik
Bediening en gebruik 5.1. Algemene aanwijzingen bediening en gebruik INFORMATIE NEEM ALTIJD DE GEHELE GEBRUIKERSHANDLEIDING DOOR SPECIFIEK HET HOOFDSTUK VEILIGHEID ALVORENS DE APPARATUUR TE BEDIENEN LET OP CONTROLEER OF DE CONNECTOR SCHOON IS EN VRIJ VAN VUIL OF VET CMS- ... -
Pagina 22: Bediening
5.3. Bediening Apparaat in- of uitschakelen 5.3.1. Apparaat inschakelen 5.3.1.1. Het apparaat kan ingeschakeld worden door één van de functietoetsen kortstondig in te drukken. - zie ook afbeelding 7 pagina 17 Apparaat uitschakelen 5.3.1.2. Om het apparaat uit te schakelen dient u functietoets ❸ ingedrukt te houden. Het display zal uitgaan en het apparaat schakelt uit. -
Pagina 23: Instellen Verlichting Display
Instellen verlichting display 5.3.2. Standaard wordt de verlichting van het display geregeld door de ingebouwde lichtsensor. ② - zie ook § 3.2.1 pagina 7 De helderheid van de verlichting kan handmatig aangepast worden. • Functietoets ❶ - dempen verlichting • Functietoets ❷... -
Pagina 24: Automatisch Loggen Starten En Stoppen
Automatisch loggen starten en stoppen 5.3.3. Automatisch loggen van de meetwaardes starten door de functietoetsen ❶ en ❸ gelijktijdig in te drukken. Automatisch loggen zal worden gestart. - zie ook § 5.3.3.1 pagina 21 Automatisch loggen kan beëindigd worden door nogmaals de functietoetsen ❶ en ❸ gelijktijdig in te drukken. -
Pagina 25: Intervaltijd Voor Automatisch Loggen Instellen
Intervaltijd voor automatisch loggen instellen 5.3.3.1. De intervaltijd van het loggen van de meetwaarden kan handmatig ingesteld worden. Functietoets ❶ en ❸ indrukken om automatisch loggen te starten - zie ook § 5.3.3 pagina 20 - zie ook afbeelding 10 pagina 20 Functietoets ❶... -
Pagina 26: Handmatig Meetwaarde Opslaan (Single Log)
Handmatig meetwaarde opslaan (single log) 5.3.4. Naast de automatische logmodus is het ook mogelijk om één enkele meetwaarde (record) op te slaan. Hiervoor dient functietoets ❸ kortstondig ingedrukt te worden. Eén enkele meting zal vervolgens gelogd worden. - zie ook afbeelding 13 pagina 22 afbeelding 13 Handmatig meetwaarde opslaan (single log) 22/28... -
Pagina 27: Wijzigen Eenheden Van Meetwaarde En Aflezing
Wijzigen eenheden van meetwaarde en aflezing 5.3.5. De eenheden die worden getoond op het display en worden gelogd kunnen gewijzigd worden. Een keuze kan gemaakt worden uit; • kN / °C • lbf / °F Wisselen van eenheden kan door de functietoetsen ❶ en ❷ gelijktijdig in te drukken. De eenheden zullen gewijzigd worden. -
Pagina 28: Aflezingen Display
5.4. Aflezingen display afbeelding 15 Datum en tijd Temperatuur (waarde temperatuursensor in CMS Bolt Load Sensor) Batterijstatus - zie ook § 4.2.1 pagina 12 Type en serienummer CMS Bolt Load Sensor Aflezing meetwaarde en ingestelde eenheid USB verbinding Bij een verbinding met een computer via de USB-C aansluiting zal het USB symbool op het display getoond worden. -
Pagina 29: Onderhoud
VERWIJDERD WORDT 6.4. Updaten firmware SM-300 Met BoltSafe Connect kan de firmware van de SM-300 Handheld Reader worden bijgewerkt naar een nieuwere versie, indien beschikbaar. Als de firmware update wordt gestart, zal dit ter bevestiging op het display worden getoond voordat de uitvoering plaatsvind. -
Pagina 30: Transport En Opslag
Transport en opslag 7.1. Algemene aanwijzingen transport en opslag Transport 7.1.1. LET OP SM-300 H ANDHELD EADER IS EEN ELEKTRONISCH MEETINSTRUMENT VERVOER HET APPARAAT MET ZORG AAT HET APPARAAT NIET VALLEN EN VOORKOM STOTEN TEGEN ANDERE OBJECTEN Opslag 7.1.2. LET OP... -
Pagina 31: Storingen
Storingen 8.1. Algemene aanwijzingen storingen Indien er een storing optreedt zal de led rood gaan branden. ⑧ - zie ook § 3.2.1 pagina 7 8.2. Oplossen storingen Probeer aan de hand van onderstaande tabel een oplossing voor het probleem te vinden. - zie ook tabel 1 pagina 27 Neem contact op met de lokale vertegenwoordiger van BoltSafe als u geen oplossing kunt vinden. -
Pagina 32: Buiten Gebruik Stellen
Buiten gebruik stellen 9.1. Tijdelijk buiten gebruik stellen Indien het apparaat niet correct functioneert is het aan te bevelen om deze tijdelijk buiten gebruik te stellen zodat deze gerepareerd of ter reparatie aangeboden kan worden. Het tijdelijk buiten gebruik stellen kan door bijvoorbeeld het labelen van het apparaat en/of het aanbrengen van andersoortige duidelijke markeringen zodat voor eenieder herkenbaar is dat het apparaat niet gebruikt kan en mag worden. - Pagina 33 Notities Deze § kan gebruikt worden voor eigen aantekeningen.
-
Pagina 35: Opmerking
Historie document Datum Versienummer Opmerking 26.09.2024 publicatie De informatie in deze publicatie is met de grootst mogelijke zorg samengesteld. Desondanks kan het voorkomen dat er onvolkomenheden, typefouten of verouderde informatie in dit document opgenomen zijn. Aan de inhoud van deze publicatie kunnen derhalve op geen enkele wijze rechten worden ontleend of aanspraken worden gemaakt.
