Samenvatting van Inhoud voor ILUMEN LiFePack 5.0

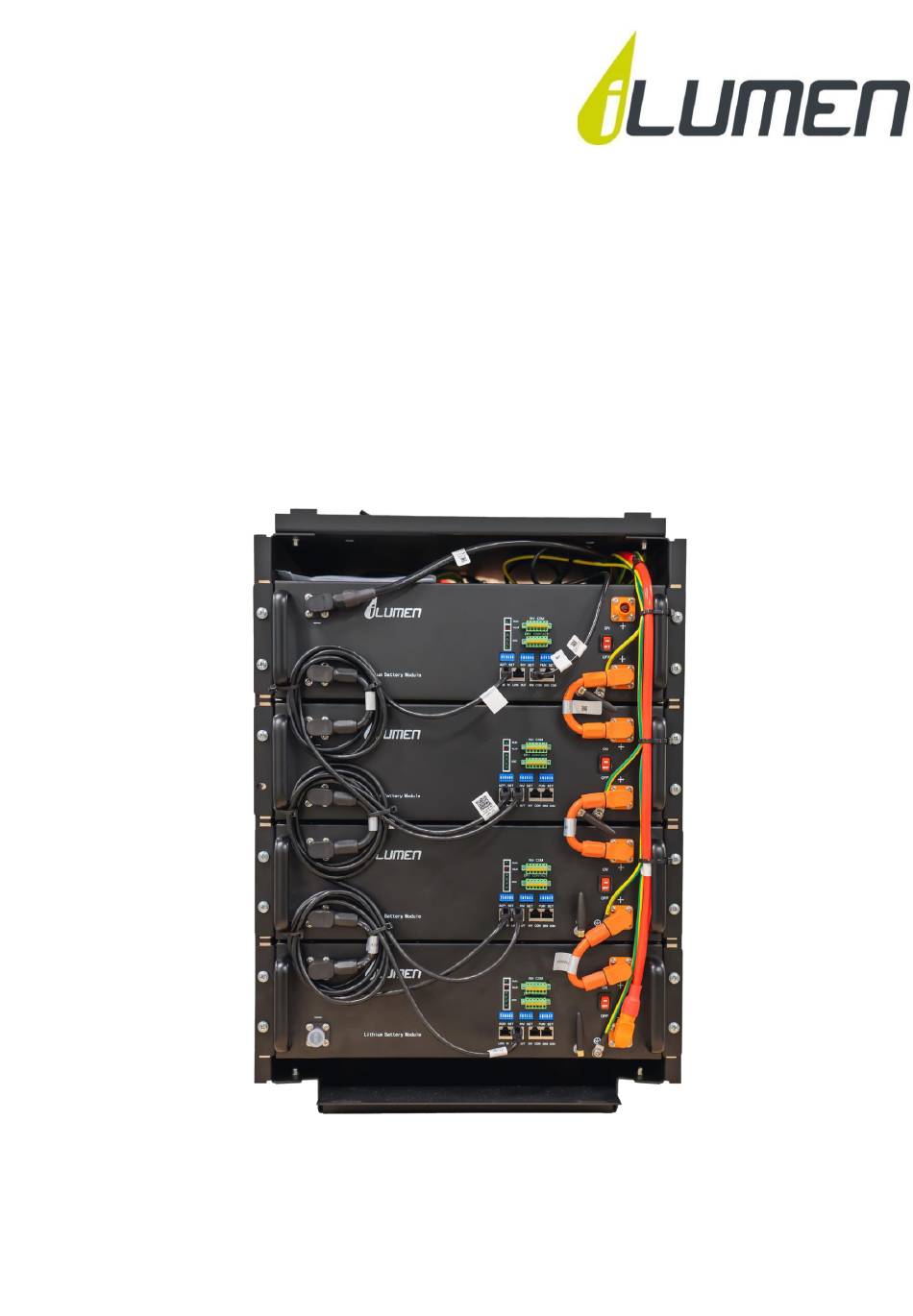

- Pagina 1 ILUMEN LiFePack 5.0 INSTALLATIEHANDLEIDING...
-
Pagina 2: Inhoudsopgave
Veiligheidsuitrusting Installatie 5.1. Pakket Artikelen 5.2. Installatielocatie 6.2.1 LET OP 5.3. Parallelle installatie probleemoplossing 6.1. Fenomeen en mogelijke oorzaken van falen 6.2. Fout en probleemoplossing Opslag, transport en noodsituaties 7.1. Opslag 7.2. Vervoer 7.3. Noodsituaties V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 3 Download Center CONTACTGEGEVENS V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
-
Pagina 4: Veiligheidsmaatregelen
Plaats het niet op een plek waar kinderen of huisdieren het kunnen aanraken. Stel de batterij niet bloot aan ontvlambare of agressieve chemicaliën of dampen . Verf geen enkel deel van de batterij, maar ook de interne of externe componenten. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 5: Waarschuwingen Voor Laden En Ontladen
De batterij moet binnen 12 uur worden opgeladen, nadat deze volledig is ontladen. Sluit de accu niet rechtstreeks aan op de PV-zonnebedrading. Alleen gebruiken met een door iLumen goedgekeurd BMS. Als de lithium-ionbatterij wordt opgeladen nadat deze is ontladen tot onder de "ontladingsafsluitspanning", of wanneer de lithium-ionbatterij beschadigd of overladen is,... -
Pagina 6: Afvoer Van Lithiumbatterijen
● Het is verboden om de accu met een ander type accu te verbinden. ● Het is verboden om de batterijen te gebruiken in combinatie met een defecte of incompatibele omvormer. ● Het is verboden om de batterij te demonteren (QC-lipje verwijderd of beschadigd). V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 7: Inleiding
● Bij brand mag alleen een poederblusser worden gebruikt, vloeibare blusmiddelen zijn verboden. ● Open, repareer of demonteer de batterij niet, behalve door personeel van iLumen of geautoriseerd door iLumen. Wij aanvaarden geen consequenties of gerelateerde verantwoordelijkheid die voortkomen uit schending van de veiligheidsoperatie of schending van ontwerp-, productie- en apparatuurveiligheidsnormen. -
Pagina 8: Specificaties
● Het werktemperatuurbereik ligt tussen -20 en 50℃ (opladen 0~50℃, ontladen -20~50℃) met uitstekende ontladingsprestaties en cycluslevensduur. ● De standaard 19-inch ingebouwde module is klein, licht en eenvoudig te installeren en onderhouden. 2.3. SPECIFICATIES Figuur 2.3. Dimensionale schets V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 9: Instructies Voor Apparatuurinterface
51,2V Laad-uitschakelspanning 59,2V Ontladingsafsluitspanning 43,2V Nominale laadstroom Maximale laadstroom 11 Nominale ontladingsstroom 12 Maximale ontladingsstroom Oplaadtemperatuur -0~+50℃ Ontladingstemperatuur -20~+50℃ Schelptype Geschilderd metaal Gewicht 45±1 kg Maat 420(L)*440(B)*132(H)mm 2.4. INSTRUCTIES VOOR APPARATUURINTERFACE Figuur 2.4. Interface definitie V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 10: Aan/Uit-Knop
Wanneer het batterijpakket parallel is aangesloten, is cascadecommunicatie vereist. Hardware- adresconfiguratie is vereist voor zowel het masterpakket als het slavepakket, en het hardware-adres kan worden ingesteld met de draaischakelaar op het bord. De definitie van de schakelaar verwijst naar de onderstaande tabel. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 11 Instellen op de slave Pack 22 UIT AAN AAN UIT Instellen op de slave Pack 23 AAN UIT UIT AAN AAN UIT Instellen op de slave Pack 24 UIT AAN UIT AAN AAN UIT Instellen op de slave Pack 25 V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
-
Pagina 12: Fun.set
AAN UIT Reserved UIT AAN UIT Studer_Xtender AAN AAN UIT Sofar_LV UIT AAN UIT Solis_LV AAN UIT AAN UIT Goodwe_LV UIT AAN AAN UIT Victron_color control AAN AAN AAN UIT SMA_LV UIT AAN UIT Sermatec_LV V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 13 Reserved AAN AAN UIT AAN AAN UIT GreenCell UIT AAN AAN AAN UIT Reserved AAN UIT AAN AAN AAN UIT Must UIT AAN AAN AAN AAN UIT MEGAREVO-LV AAN AAN AAN AAN AAN UIT Aiswei-LV V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
-
Pagina 14: Debug-Poort
: (RJ45-poort) volgt CAN-protocol en RS485-protocol, voor informatie over de uitvoerbatterijen, de batterij gebruikt deze interface om te communiceren met externe omvormers, PCS en andere apparaten. Poortdefinities RJ45-pin Functie RS485-B RS485-A RS485-GND CAN-GND CAN-GND RS485 -GND CANH CANL V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 15: Batterijanode En Batterijkathode
Temperatuur, overstroom, kortsluiting, Stop met ontladen storingsbeveiliging Fout Fout Stop met opladen en ontladen De slaaf wacht op parallelle Parallel Adres >1 en niet verbonden toestand *Zie definitie voor Flash 1/2/3 in de volgend pagina. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 16 Wi-Fi is niet verbonden met de router Wi-Fi is verbonden met de router Flits 2 Wi-Fi-verbinding met het cloudplatform Flits 3 Tabel 4 LED-knipperinstructies Knipperen Flits 1 0,25S 3,75S Flits 2 0,5S 0,5S Flits 3 0,5S 1.5S V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
-
Pagina 17: Slapen En Wakker Worden
Nadat de slave het commando van de master heeft ontvangen, wordt de laad- en ontlaadschakelaar aangesloten en wordt de slave geïntegreerd in het mastersysteem om de parallelle werking te voltooien. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 18: Hoe U De Communicatie Met De Omvormer Kunt Afstemmen
Neem contact met ons op als dat niet het geval is. Omvormer LifePack 5.0 Bedrijfsprogramma Mededeling modus Merk Type Protocol Versie versie SPF 12KT HVM V1.22 RS485 Growatt SPH3000 V1.26 Studer Xtender-XTH-8000-48 V1.0.3 Xcom-CAN Sofar HYD5000-ES V6.0 Solis RHI-5K-48ES V1.2 Goodwe GW5048-EM V1.5 V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 19: Het Maken Van De Bms-Communicatiekabel
Als communicatie niet mogelijk is in de toepassing volgens de volgende bedradingsmethode, neem dan contact met ons op. (2) De CAN/RS485-communicatiepoort van LiFePack heeft betrekking op de communicatie- interface van de omvormer. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 20 Connect to the Growatt-SPH inverter Connect to the GreenCell inverter Connect to the Must inverter Connect to the Sol-ark-12k inverter Connect to the Afore inverter Connect to the Solis inverter Connect to the SMA inverter V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
- Pagina 21 Connect to the Victron inverter Connect to the Lux inverter De RJ11 - communicatiepoort van de omvormer heeft betrekking op de communicatie-interface van LiFePack . Connect to Sofar ME3000-SP series inverter Connect to the Sofar HYD-ES serie inverter V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
- Pagina 22 5 laag, zoals op de onderstaande afbeelding. c. Als het merk van de omvormer niet in de tabel staat, raadpleeg dan de handleiding van de omvormer of neem contact op met een technicus van iLumen . OPMERKING: ● De bovenstaande CAN- en RS485-communicatieverbindingen zijn niet aangesloten op de aarddraad.
-
Pagina 23: Veilige Omgang Met Lithiumbatterijen - Gids
● Gebruik goed geïsoleerd gereedschap om onbedoelde elektrische schokken of kortsluiting te voorkomen. Als er geen geïsoleerd gereedschap beschikbaar is, bedek dan de gehele blootgestelde metalen oppervlakken van het beschikbare gereedschap, behalve de punten, met isolatietape . V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 24: Veiligheidsuitrusting
Antenne Aansluiting : Elke batterij is voorzien van een positieve en een negatieve connector, de twee connectoren zijn niet aangesloten naar de kabel, en de gebruiker kan zijn bedraad volgens naar de actueel sollicitatie behoeften. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 25 (1800mm): Aarding : de iLumen -modules is gebaseerd op direct contact tussen metaal de module's oppervlak En rek oppervlak. Dus, Het hoeft niet aarding kabels helemaal niet. Als u een normaal rek gebruikt, kunt u de verf op de overeenkomstige manier verwijderen plaats, of installeren A aarding kabel naar de aarding punt van de modulen.
-
Pagina 26: Installatielocatie
Herhalen de bovenstaande stappen tot alle batterijen zijn geïnstalleerd. Verbinden de kabel tussen de batterij modulen. Het kiesadres wordt eruit gehaald om ervoor te zorgen dat de softswitch van de voeding is losgekoppeld. Verbind de kabel naar de omvormer. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... - Pagina 27 OPMERKING: DIP-schakelaarinstelling in parallelle modus (functiekiescode) Batterijpakket 1 Andere batterijpakket Laatste batterij Pakket Voor multi-lithium batterijsystemen zijn de eerste en laatste waarde vastgesteld op “000001”. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
- Pagina 28 ● Tussen de accubank en de omvormer moet een zekering worden geïnstalleerd om de veiligheid van het systeem te waarborgen. ● Alle installaties en bedieningen moeten voldoen aan de plaatselijke elektrische normen. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
-
Pagina 29: Probleemoplossing
Controleer het beveiligingsalarm voor een lage of hoge batterijtemperatuur. f. Controleer of het overstroom alarm actief is. Fout of Alarm getoond op de scherm a. Controleer de omvormer op foutmeldingen b. Neem contact op met de installateur V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 30: Fout En Probleemoplossing
(9) Storing in de batterijspanningssensor • Start de batterij opnieuw op en controleer of het probleem is opgelost. (10) Communicatie tussen controller en batterijstoring • Controleer functieschakelaar ingesteld volgens gebruikershandleiding. • Start de batterij opnieuw op. V2.0.3 Installatiehandleiding iLumen LiFePack 5.0... -
Pagina 31: Opslag, Transport En Noodsituaties
(3) NATTE BATTERIJEN Als de batterij nat is of onder water ligt, zorg er dan voor dat niemand erbij kan en neem contact op met iLumen of een erkende dealer voor technische ondersteuning. (4) BESCHADIGDE BATTERIJEN Beschadigde batterijen zijn gevaarlijk en moeten met de grootste zorg worden behandeld. Ze zijn niet geschikt voor gebruik en kunnen een gevaar vormen voor mensen of eigendommen. -
Pagina 32: Contactgegevens
Scan de onderstaande QR-code om toegang te krijgen tot ons downloadcenter. Hier vindt u altijd de nieuwste versie van deze handleiding, inclusief eventuele updates en aanvullende informatie. www.ilumen.solar/downloads/ CONTACTGEGEVENS iLumen BV Ambachtsstraat 193980 Tessenderlo (België) +32 13 22 02 00 www.ilumen.solar V2.0.3 Installatiehandleiding iLumen LiFePack 5.0...
