Samenvatting van Inhoud voor Sonel PVM-1530

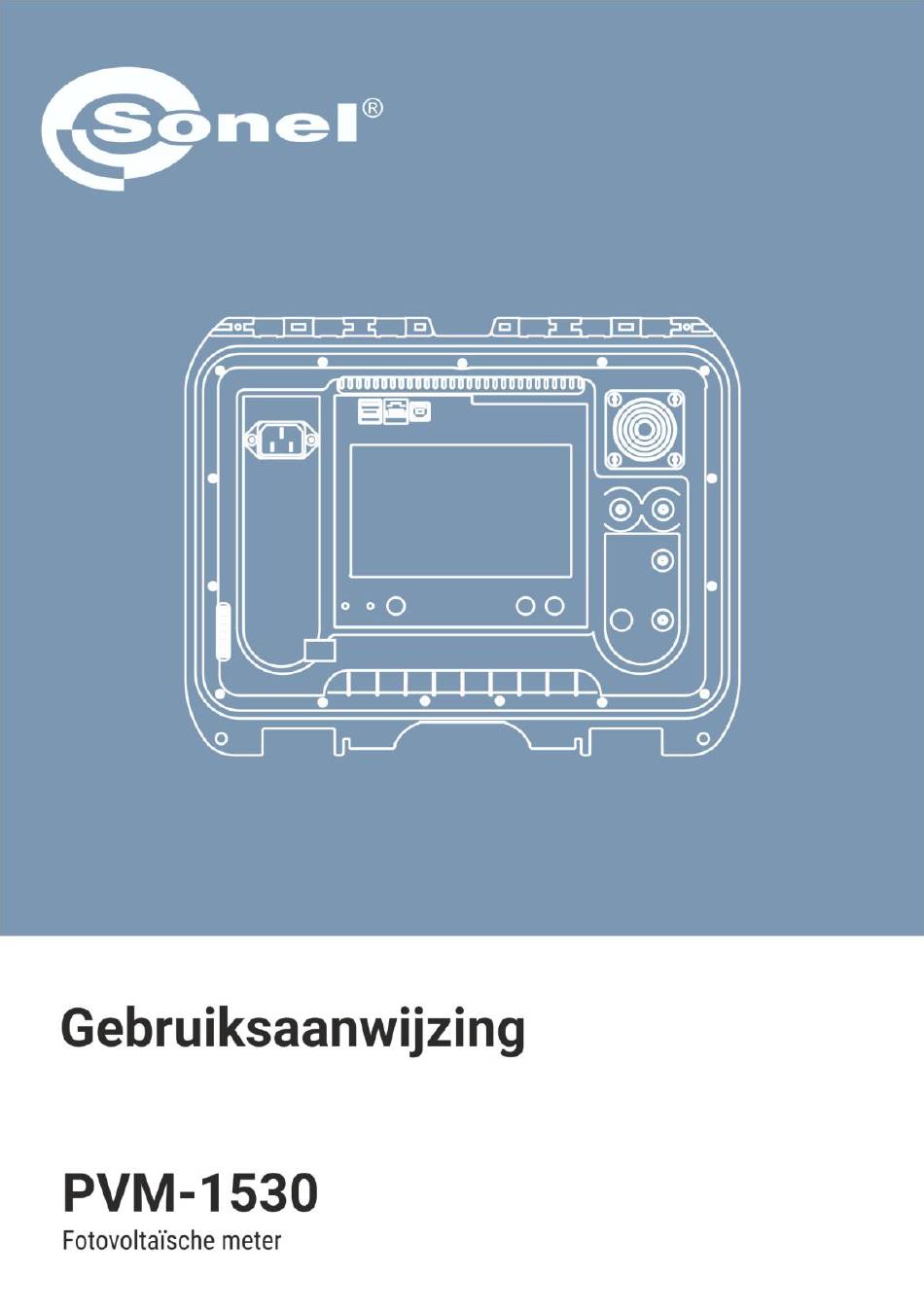

- Pagina 3 Gebruiksaanwijzing PVM-1530 Fotovoltaïsche meter SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Versie 1.04 13.01.2025...
- Pagina 4 De PVM-1530 meter is een geavanceerd meetinstrument van hoge kwaliteit dat gemakkelijk en veilig te gebruiken is, op voorwaarde dat de in deze handleiding opgenomen regels worden gevolgd. De meter maakt deel uit van het Sonel MeasureEffect™ platform. Het is een uitgebreid systeem dat metingen, gegevensopslag en -beheer mogelijk maakt, evenals instrumentbediening op meerdere niveaus.
-
Pagina 5: Inhoudsopgave
11.1.9 I-U curve ................................21 11.2 Prestatiegegevens ..........................22 11.3 Bluetooth-specificaties ........................... 23 11.4 Aanvullende gegevens .......................... 23 11.4.1 Bijkomende onzekerheden volgens EN IEC 61557-2 (R ) ................23 11.5 Kenmerken van de omvormer ....................... 24 12 Fabrikant ............................24 PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 6: Algemeen
CAT III – van toepassing op metingen in installaties van ge- bouwen, • CAT IV – van toepassing op metingen aan de bron van laag- spanningsinstallaties. Gedrag van indicatielampjes LED brandt continu LED knippert langzaam LED knippert snel PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 7: Veiligheid
• Ontkoppel de MC4-connectoren onder belasting niet op straffe van het risico op een elektrische boog. • De PE-klem mag alleen worden gebruikt voor de aardverbinding van fotovoltaïsche installaties. Zet er geen spanning op! PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 8: Algemene Kenmerken
Algemene kenmerken De PVM-1530 is een multifunctioneel meetinstrument voor het meten van de parameters van foto- voltaïsche installaties en de parameters van het netaansluitpunt van de omvormer. Hiermee kunnen de nodige metingen worden uitgevoerd voor fotovoltaïsche installaties volgens categorie 1 en 2 uit de... -
Pagina 9: Conformiteit Met De Normen
– Deel 1: Systemen aangesloten op het net. Documentatie, acceptatie en toezicht. • EN IEC 60891 – Fotovoltaïsche elementen – Procedures voor correctie van gemeten I-V- karakteristieken naar gespecificeerde waarden voor temperatuur en instraling. • EN 61829 – Fotovoltaïsche (PV) panelen. Meting van stroomspanningskarakteristieken op locatie. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 10: Snel Aan De Slag
Voer de instellingen voor de meter in. Selecteer een meting. Informatie hierover vindt u onder het pictogram en in de handleiding van het Sonel MeasureEffect™ platform. Voer de meetinstellingen in. Sluit de meter aan op het testobject. Start de meting. -
Pagina 11: Interface
▲ • Schakel de meter in (kort indrukken) • De meter uitschakelen (ingedrukt houden) • Roep het helderheid- en volumemenu op (kort indrukken wanneer de meter is inge- schakeld) Meting starten Stop de meting / keer terug PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 12: Metingssignalering
▼ ▼ De meting is voltooid en het testobject is De meting is voltooid en het testobject is ontladen. ontladen. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 13: Gegevensoverdracht
Daarnaast is het mogelijk om meetresultaten van de IRM-1 meter te ontvangen. Een eventuele communicatiestoring leidt niet tot gegevensverlies. De metingen worden dan opgeslagen in het tijdelij- ke geheugen van de IRM-1 en doorgestuurd naar de PVM-1530-meter nadat de communicatie is hersteld. -
Pagina 14: Aanvullende Informatie Weergave Op Het Scherm
Aanvullende informatie weergave op het scherm ▼ Communicatie via USB, gegevensoverdracht. ▼ PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 15: Vervangen Van Een Zekering
Om een zekering te vervangen, schroeft u de inbuskop los, plaatst u een werkende zekering op de plaats van de defecte en schroeft u vervolgens de inbuskop weer vast. NOTITIE! Gebruik geen andere zekeringen dan degene die worden vermeld in deze handleiding. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 16: Voeding
Geen batterij. De meter werkt op externe voeding. Batterijstoring. Vervanging door een nieuwe Onbekende batterijstatus. Neem contact op met de wordt aanbevolen. service. Aanvullende informatie weergave op het scherm Batterij bijna leeg Probleem met de batterij Batterij wordt opgeladen PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 17: Batterijvoeding
Het is mogelijk om de batterij op te laden terwijl u metingen uitvoert. Om dit te doen, sluit u ge- woon de voedingskabel aan op de meter. Als u de meter uitschakelt met de knop of via AUTO-OFF, wordt het opladen van de batterij niet onderbroken. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 18: Algemene Principes Voor Het Gebruik Van Oplaadbare Li-Ion Batterijen (Li-Ion)
Elk misbruik van de batterij kan permanente schade veroorzaken. Dit kan leiden tot ontsteking. De verkoper en de fabrikant zijn niet aansprakelijk voor enige schade die het gevolg is van onjuist ge- bruik van het Li-Ion batterijpak. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 19: Reiniging En Onderhoud
Breng afgedankte elektronische apparatuur naar een inzamelpunt volgens de richtlijnen in uw regio. Demonteer zelf geen onderdelen voordat u het instrument naar het verzamelpunt stuurt. Neem de plaatselijke voorschriften voor het weggooien van verpakkingen en gebruikte batterijen in acht. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 20: Technische Gegevens
In het spanningsbereik 1000...1500 V DC is de maximaal meetbare stroom 1 A lager voor elke 50 V boven 1000 V. Bijvoorbeeld, voor 1050 V DC is dit 39 A en voor 1100 V DC is dit 38 A. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 21: Meting Van De Isolatieweerstand Van Een Pv-Module / Installatie
Lekstroommeting Weergavebereik Resolutie Nauwkeurigheid Berekend op basis van 0...I mA, μA, nA Lmax weerstandsmetingen • – maximale stroom bij kortsluiting van de kabels Lmax • De resolutie en eenheden zijn afhankelijk van het meetbereik van de isolatieweerstand PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 22: Meting Van De Isolatieweerstand
Meting van lekstroom Weergavebereik Resolutie Nauwkeurigheid Berekend op basis van 0...I mA, μA, nA Lmax weerstandsmetingen • – maximale stroom bij kortsluiting van de kabels Lmax • De resolutie en eenheden zijn afhankelijk van het meetbereik van de isolatieweerstand PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 23: Meting Van Bedrijfsstroom En Vermogen
0,0...999,0 kW 0,01 kW van de spanning- en stroommeting Stroommeting met vermogensmeting – AC- en DC-spanning • Zoals in de Sonel CMP-1015-PV meter 11.1.8 Continuïteitsmeting van beschermende en potentiaalvereffeningsaansluitingen met ±200 mA stroom Meetbereik volgens EN IEC 61557-4: 0,11...1999 Ω... -
Pagina 24: Prestatiegegevens
Vanuit EMC-oogpunt is de meter geclassificeerd als een klasse A-instrument (voor gebruik in industriële omgevingen – volgens EN 55011). Bij gebruik van de meters in andere omge- vingen (bijv. thuis) moet rekening worden gehouden met de mogelijkheid van interferentie met andere apparatuur. PVM-1530 │ GEBRUIKSAANWIJZING... -
Pagina 25: Bluetooth-Specificaties
Hierbij verklaart SONEL S.A. dat de radioapparatuur PVM-1530 voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op: https://sonel.pl/en/download/declaration-of-conformity/ 11.3 Bluetooth-specificaties a) versie ................................v4.2 Classic, BLE b) frequentiebereik ......................2400 MHz...2483,5 MHz (ISM-band) frequentieband ............................1 MHz < f < 3,5 MHz d) modulatiemethode ........................ -
Pagina 26: Kenmerken Van De Omvormer
De fabrikant van het apparaat, die ook de garantie en de post-garantie diensten levert: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 884 10 53 (Klantenservice) e-mail: customerservice@sonel.com internet: www.sonel.com NOTITIE! Alleen de fabrikant is bevoegd om servicereparaties uit te voeren. PVM-1530 │ GEBRUIKSAANWIJZING...
