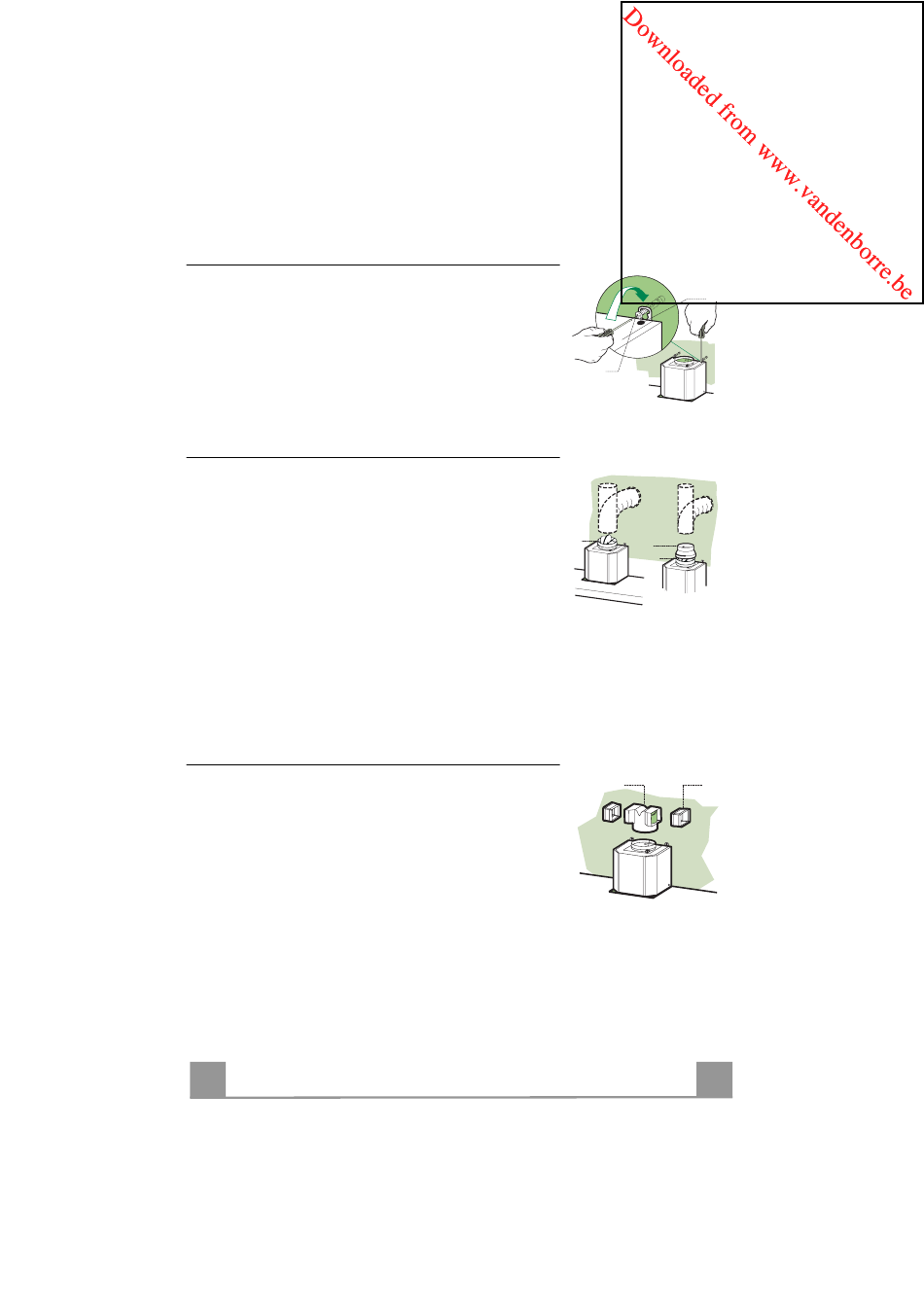

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die

zich op de bevestigingspunten van de wasemkap bevinden,

aanhalen.

• Haak de wasemkap vast aan de schroeven 12a.

• De dragende schroeven 12a definitief aanhalen.

• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uit-

laatleiding verbinden door middel van een starre of buigzame

leiding van ø 150 of 120 mm, naar keuze van de installateur.

Leiding van ø150

• De Toom met Klep 10 worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap geleverd.

Leiding van ø120

• Voor verbinding met een leiding van ø120 mm, moet de reduc-

tieflens 9 op de Toom met Klep 10 worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Breng verbindingsstuk 15 op de luchtuitgang aan door het vast

te drukken'.

• Plaats de verlengstukken 14.1 op de zijkant van verbindings-

stuk 15.

• Controleer of de uitlaat van het verlengstuk 14.1 overeenstemt

met de gaten van de schouw, en dit zowel horizontaal als verti-

kaal. Als dit niet het geval is, dan moet U de compositie aan-

passen door de verlengstukken 14.1 .

• Controleer of er een geurfilter met actieve koolstof aanwezig

is.

12a

ø 150

ø 120

14.1
