Lcd-breedbeeldmonitor van 6,5 inch met aanraakscherm
Inhoudsopgave
Installatie en aansluitingen

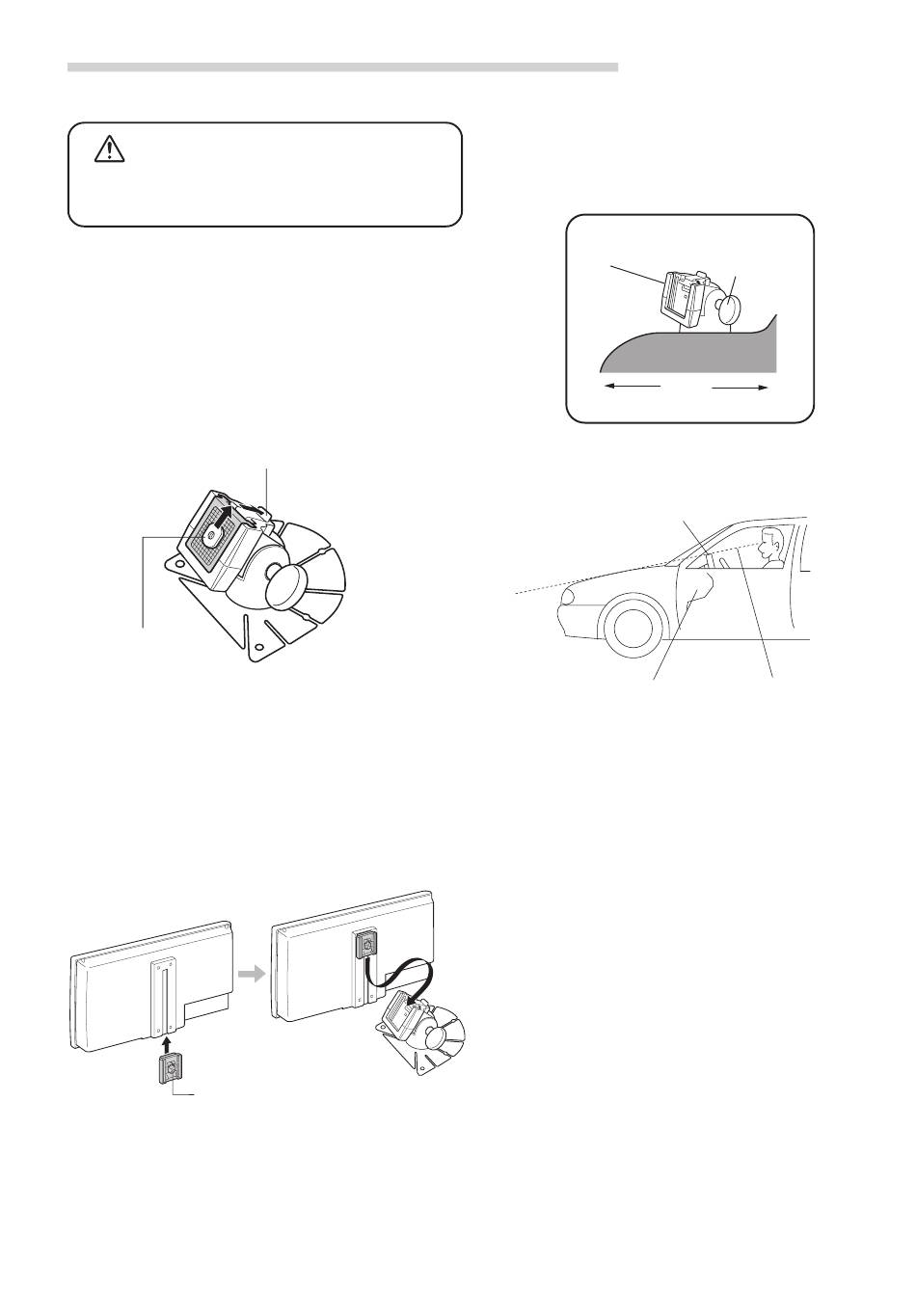

Bevestiging van de monitor en de steun
VOORZICHTIG
Installeer de monitor niet nabij de airbag
van de bijrijder.
<Bevestiging met de meegeleverde steun>
•
Wanneer u de monitor installeert met een andere steun
dan de meegeleverde montagesteun, moet u de
meegeleverde L-vormige steun gebruiken, afhankelijk
van het gebruik.
1
Verwijder het bevestigingselement van het
hoofdtoestel.
Trek hieraan om het element los te maken.
Bevestigingselement
van hoofdtoestel
2
Draai het bevestigingselement van het
hoofdtoestel los met een muntstuk of iets
dergelijks, schuif het in de groef op de achterkant
van het hoofdtoestel en zet het voorlopig vast.
Bevestig het vervolgens aan de steun.
Schuif het element omhoog.
14
-NL
3
Controleer de bevestigingspositie.
q Zet de steun voorlopig vast met kleefband.
w Draai de afstelschroeven los en stel een
veilige positie in die een goed zicht verzekert.
De vaste arm kantelt naar de
stoel toe.
Stoel
Hoofdtoestel
Gezichtslijn
Dashboard
Kies een van de volgende installatieplaatsen
met het oog op een veilig gebruik.
•
Stabiele en veilige plaatsen.
•
Plaatsen waar uw zicht niet wordt belemmerd
door het hoofdtoestel tijdens het rijden.
•
Plaatsen waar u niet tegenaan kunt stoten als u
voorover leunt tijdens het dragen van uw
veiligheidsgordel.
•
Plaatsen waar het hoofdtoestel het stuurwiel niet
kan raken tijdens het rijden.
•
Houd er rekening mee dat een dashboardoppervlak dat is gemaakt
van leer, hout, stretchstof of een niet op kunsthars gebaseerd
product zal worden beschadigd wanneer u de steun verwijdert.
Plaats het hoofdtoestel niet recht voor de luchtopeningen van de
•
airconditioning.
Hoekafstelschroef
Voorruit
Als het hoofdtoestel in
uw gezichtslijn staat,
zal het uw zicht
belemmeren.
