met externe clip- en bulb sensor

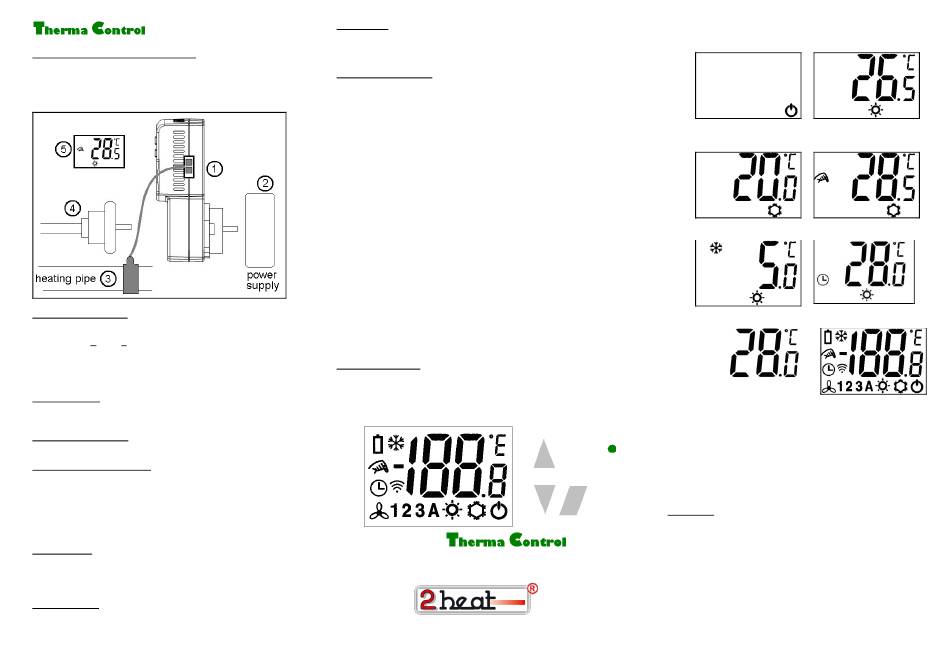

Installatie ( pompschakelaar / O ptimizer) ;
1.
S teek de stekker van de clip of bulbsensor in de 2HEAT controller .
2.
S teek de 2HEAT Controller in een geaard wandcontactdoos, en druk
op de FUNCTIE toets om de pompschakelaar functie te activeren.
3.
Monteer de clip sensor op de toevoerleiding nabij de verdeler.
4.
S teek de stekker van de pomp in de 2HEAT controller.
5.
Bepaal middels de ٨ / ٧ toets de gewenste temperatuur.
Temperatuur S pecif icaties;
Meetwaarde: 0-49
o
C /32~122
o
F.
Resolutie: 0.5
o
C/1
o
F.
Nauwkeurigheid: +0.5
o
C/+1
o
F.
Instel bereik: 0C~49C/ 40F~120F.
Temperatuur lager dan 0 ° C / 32F, display geeft weer "LO".
Temperatuur hoger dan 50 ° C / 122F, display geeft weer "HI".
Controller meet per 10 seconden.
Bedienings modus;
Druk op functie toets om koel (pompschakelaars) functie te activeren.
H oudt de FUNCTIE toets 3 seconden ingedrukt om de controller uit te schakelen.
C ontroller is uitgeschakeld;
U itgang is direct uitgeschakeld. Display geeft het OFF icoontje weer in de display.
Koelen / P ompschakelaar modus;
Wanneer de ingestelde temperatuur lager is dan de gemeten temperatuur (0.5
F ), dan schakelt de controller in en het koel/pompschakelaar icoon wordt knipperend
weergegeven in de display.
Wanneer de ingestelde temperatuur hoger is dan de gemeten temperatuur (0.5
o
F ), dan schakelt de controller uit en het koel/pompschakelaar icoon stopt met
knipperen.
Wanneer de controller is geactiveer d, zal de LED groen oplichten!
24 uur prote ctie;
Wanneer de controller voor een periode van meer dan 24 uur niet is geactiveerd, dan
zorgt de pomp protectie functie ervoor dat deze wordt ingeschalkeld voor een
tijdsduur van ca. 30 ~ 60 seconden. Tijdens deze tijdelijke activering wordt het
kloksymbool knipperend in de display weergegeven.
Backup geheugen;
De EEPROM slaat diverse gegevens op in dit geheugen wanneer een willekeurige
toets voor minimaal 15 seconden w ordt ingedrukt. A lle gemaakte instellingen
worden geladen na een reset van de 2HEAT controller.
Vertagingstijd;
In de koel / pompschakelaar modus is er een ingebouwde aan te passen
vertragingstijd van 60 seconden, dit voorkomt dat de controller te snel in/uitschakelt.
Voor aanpassingen, zie geavanceerde instellingen.
G eavanceerde instellingen ;
1.
S teek de 2HEAT controller in een wandcontactdoos.
2.
Druk tegelijkertijd voor een periode van ca. 10 sec. op de ٨ / ٧ toets.
3.
De display geeft aan En. E n nadat u de functe toets indrukt wordt er
Dis aangegeven. S electeer de functie En en druk op de functie toets.
4.
LCD geeft weer: F (ahrenheit) of C (elcius).
5.
Laat de druktoetsen los.
6.
Druk op de ٨ / ٧ toets om de juiste schaalverdeling toe te passen
(Celcius).
7.
Druk op de FUNCTIE toets om deze instelling te bevestigen, hierna
wordt de calibratie waarde weergegeven .
8.
Druk op de ٨ / ٧ toets om deze eventueel aan te passen. G ebruik
deze functie alleen wanneer er een temperatuurafw ijking is!
9.
Druk op de FUNCTIE toets om deze instellinge te bevestigen, hierna
wordt de dF 1 / dF 2 functie weergegeven (in/uit schakelen van de
vorstbeveiliging). dF0: uitgeschakeld, dF1: ingeschakeld.
10.
Druk op de ٨ / ٧ toets om deze eventueel aan te passen. G ebruik
deze functie alleen wanneer de vorstbeveiliging moet worden
uitgeschakeld. Druk hierna op de FUNCTIE toets.
11.
De pompprotectie functie kan worden uitgeschakeld:
P t0=uitgeschakeld, P t1=ingeschakeld.
12.
Druk op de ٨ / ٧ toets om deze eventueel aan te passen. G ebruik
deze functie alleen wanneer de pompprotectie moet worden
uitgeschakeld. Druk hierna op de FUNCTIE toets.
13.
De vertragingstijd, mbt de pompschakelaar functie, kan worden
aangepast: --=uitgeschakeld, 15=15sec., 30=30sec., 60=60sec.
14.
Druk op de ٨ / ٧ toets om deze eventueel aan te passen. G ebruik
deze functie alleen wanneer de vertragingstijd moet w orden
aangepast.
15.
Druk op de FUNCTIE toets om deze instelling te bevestigen, hierna
gaat de controller over op zijn bedrijfsinstelling.
F unctie v an de toetsen;
1.
Rubberen "softtouch" druktoetsen
OMHOOG ٨ & OMLAAG ٧ om bijvoorbeeld de temperatuur
in te stellen.
FUNCTIE toets: AAN/UIT, VERWARMEN,
KOELEN /POMPSCHAKELAAR.
o
C/1
o
o
C /1
2HEAT
- Controls Your Equipment -
Copyright © LVD S
1.
LC D display
UIT modus
Koel/pompschakelaar
modus
Vorstbeveiliging (NVT)
Graden Celcius (schaal)
C ontr oller als pompschakelaar ( pomppr otectie functie is
ingeschakeld, vor stbeveiliging is uitgeschakeld) ;
De 2H EAT controller kan energie besparen w anneer het gebruikt w ordt
OMHOOG toets
LED
als pompschakelaar. De pomp schakelt in w anneer de gew enste
temperatuur i s bereikt (no rmaal draait de p omp 24 uur per dag). O m de
24 uur, w anneer de controller niet in die tussentijd is geactiv eerd, zal de
Therma C ontrol unit de pomp v oor een periode v an 30 ~ 60 seconden
FUNCTIE toets
laten draaien.
S pecif icaties;
OMLAAG toets
M odel / Ty pe:
A ctiv atie (v isueel):
A ansluitspanning:
U itgangsspanning:
M aximale stroom/belastin g:
S ensoren:
Temperatuur nauw keurigheid: +/- 0.5 °C (+/- 1 °F ).
Bedienings temperatuur:
O pslag temperatuur:
Bedienings v ochtigheid:
Verwarming modus
Ingestelde temperatuur
24 uurs protectie
Volledige display
2H EAT, Therma C ontrol, TC 100.
LE D (groen) licht op.
230V ac (+10% / -15% ) 50/60H z.
230 V ac 50/60 H z.
16A /3600W max. bij ohmse belasting
C lipsensor en bulb sensor.
0 ~ 49 °C .
-5 ~ 60 °C .
5-95% RH non-condensing.
