2.
Monteer de kabelboomconnectoren voor de
laderconnector als volgt:
•
Connector met aanduiding P02: Sluit aan
op de connector van de machinekabelboom
met aanduiding P31 (C
I
NTERCONNECT
•
Connector met aanduiding P03: Sluit aan op
de connector voor AC-ingang met aanduiding
P02 (AC C
HARGE
3.
Gebruik de eerder verwijderde schroeven en
bouten om de kap aan de linkerkant van de
machine te bevestigen

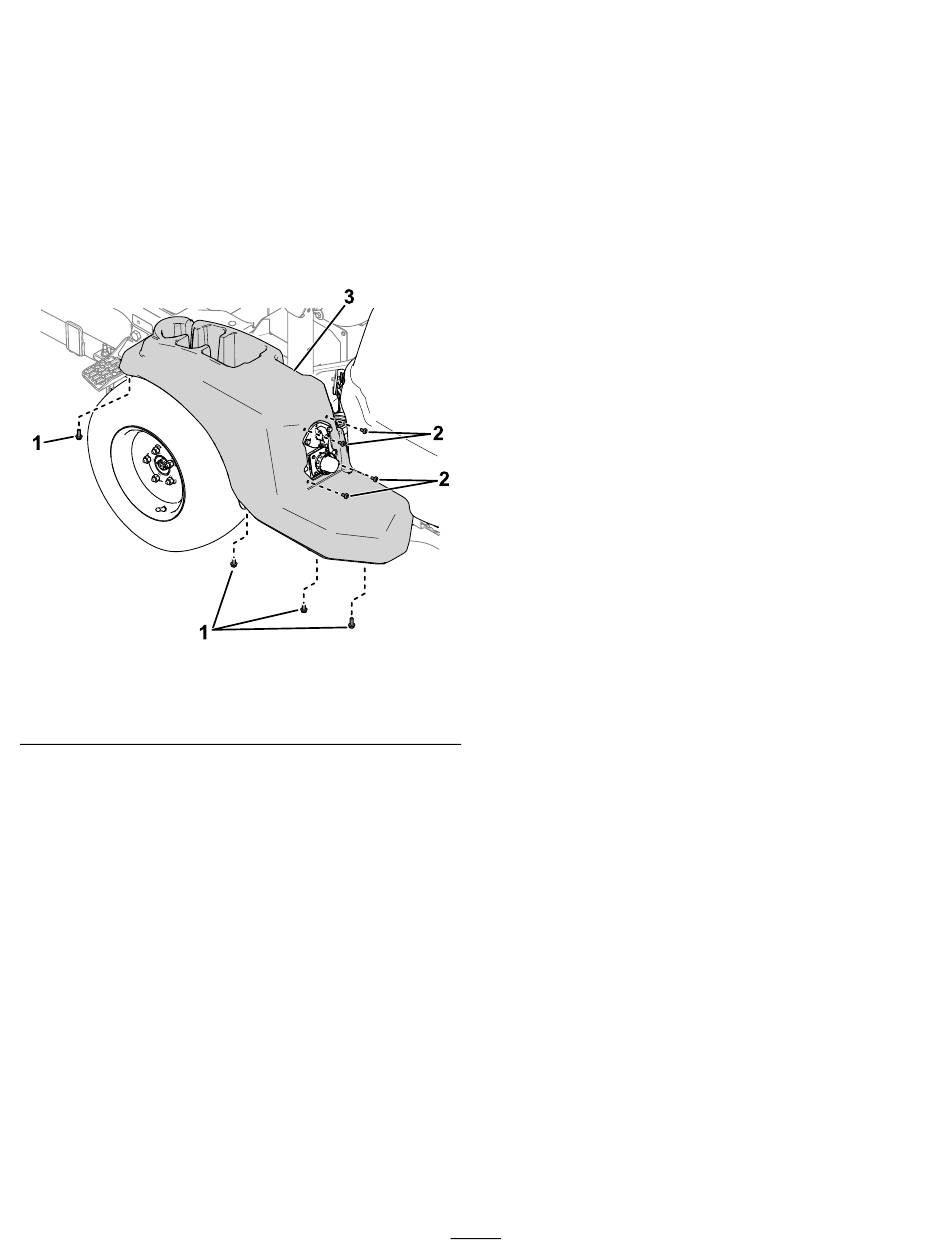

Figuur 4
1. Bouten
2. Schroeven
P
HARGER
ORT
) (verbinding laadpoort).
P
) (AC laadpoort).
ORT
(Figuur
4).
3. Kap
g515696
3
