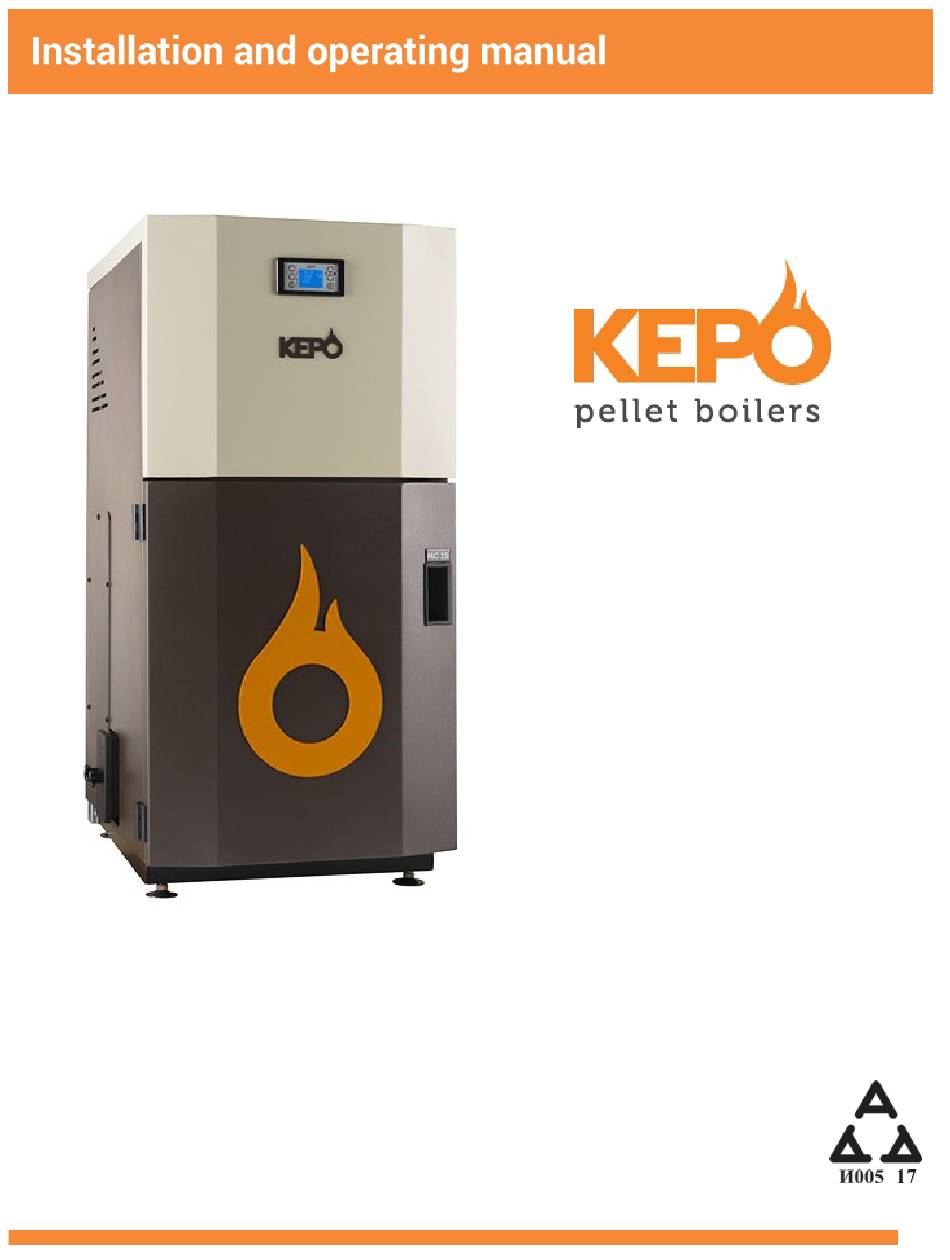

Samenvatting van Inhoud voor KEPO AC 15
- Pagina 1 Beste gebruiker, Lees deze handleiding zorgvuldig door voordat u de ketel installeert en in gebruik neemt. We wensen je een warme en aangename winter. Kepo...
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Ketelspecificaties Inleiding; Installatie van de ketel op het centrale verwarmingssysteem Veiligheid Vereiste installatie en inbedrijfstelling Afmetingen en aansluitingen van de ketel Veiligheidsmaatregelen Installatie van de ketel op schoorsteensystemen De ketel aansluiten en in gebruik nemen Gebruiksaanwijzing Diverse instellingen Alarmen Ketelreiniging en -onderhoud Veelgestelde vragen Garantieverklaring... -
Pagina 3: Ketelspecificaties
Ketel specificaties AC/MC 15 AC/MC 20 AC/MC 25 AC/MC 35 Gewicht 212/205 255/248 280/272 416/410 Hoogte 1155 1280 1430 1600 Breedte Diepte 1050 Diameter rookkanaal Ø Capaciteit pellettank Stroomverbruik bij starten Stroomverbruik in bedrijf Nominale spanning 220-240 220-240 220-240 220-240 Nominale frequentie Diameter waterleiding "... -
Pagina 4: Kepo Pelletketels
In geval van beschadiging of vernietiging wordt op uw verzoek een nieuwe handleiding geleverd door onze klantenservice of een door Kepo geautoriseerde technicus. Deze ketel mag alleen worden gebruikt voor het doel waarvoor hij door de fabrikant is bestemd. De fabrikant is niet contractueel of buitencontractueel aansprakelijk voor schade aan personen of het milieu die het gevolg is van een slechte installatie, onjuiste behandeling of het niet opvolgen van de in deze handleiding vermelde instructies. -
Pagina 5: Veiligheid
Veiligheid • Alle wijzigingen aan de ketel zijn verboden, tenzij vooraf toestemming is verleend door de fabrikant. • Bij de eerste inbedrijfstelling moet de ketel worden bediend door een persoon die bekend is met deze handleiding en is opgeleid door onze technicus. Als aanvullende training nodig is, neem dan contact op met onze klantenservice. -
Pagina 6: Noodzakelijke Installatie En Inbedrijfstelling Vereisten
Als u nog vragen hebt of kleine correcties wilt aanbrengen in de afmetingen van de ketelruimte, ventilatie of rookgasafvoer, neem dan contact op met een technicus van Kepo of met onze klantenservice: + 381 31 783 927. Als u aan deze eisen voldoet, zorgt u voor een zuinig, veilig en langdurig gebruik van ons product. - Pagina 7 Gebruik voor het afvoeren van rookgassen alleen ø80, ø100 of ø120 rookbuizen met siliconenrubberbanden. Het maximale aantal rookbuizen om de ketel op de schoorsteen aan te sluiten is als volgt: • Tee - 1 stuk • 1000 mm of 500 mm rechte buizen - maximaal 3 m •...
- Pagina 8 Als aan een van de bovenstaande voorwaarden niet wordt voldaan, kan de ketel niet in bedrijf worden gesteld!
-
Pagina 9: Afmetingen En Aansluitingen - Ac/Mc 15, Ac/Mc 20, Ac/Mc
Afmetingen en aansluitingen - AC/MC 15, AC/MC 20, AC/MC 25... -
Pagina 10: Afmetingen En Aansluitingen - Ac/Mc
Afmetingen en aansluitingen - AC/MC 35... -
Pagina 11: Veiligheid Voorzorgsmaatregelen
Veiligheid voorzorgsmaatregelen • Neem in geval van schade aan de ketel contact op met een door Kepo geautoriseerde monteur of de fabrikant. • De boiler bereikt hoge temperaturen. Plaats geen voorwerpen op de ketel of op de voor- en zijkanten. -
Pagina 12: Installatie Van De Ketel Op Schoorsteensystemen
Installatie van de ketel op schoorsteen systemen Een schoorsteen moet voldoen aan de volgende voorwaarden: • De afstand tot brandbare of explosieve materialen moet goed zijn. • Andere apparaten dan de ketel mogen alleen op de schoorsteen worden aangesloten met een speciale schriftelijke toestemming en onder toezicht van onze technicus. -
Pagina 13: De Ketel Aansluiten
De ketel aansluiten • Sluit de ketel aan op het rookkanaal en het pijpverwarmingssysteem. • Zorg voor voldoende toevoer van frisse lucht. • Steek de stekker van de ketel in een 230V ± max 5% stopcontact. • Controleer voor ingebruikname of alles volgens deze handleiding is uitgevoerd. •... - Pagina 14 Bediening instructies • Gebruikers bedienen de ketel uitsluitend via de bedieningseenheid die in de onderstaande afbeelding wordt getoond. Figuur 1 toont het display als de ketel is ingeschakeld met de schakelaar, maar niet draait. Figuur 1 • Houd knop 4 ingedrukt om de ketel in of uit te schakelen. Op het display verschijnt na enkele seconden START, zoals te zien is in Figuur 2.
- Pagina 15 • Als de rookgastemperatuur het vereiste niveau bereikt, verschijnt FLAME LIGHT op het display (Afbeelding 4). Figuur 4 • Enkele minuten later, wanneer de vlam gestabiliseerd is, schakelt de ketel over naar de normale werkingsmodus en verschijnt WORK op het display (Figuur 5). Figuur 5 •...
- Pagina 16 • Door op knop 6 te drukken wordt het vermogen van de ketel aangepast - het vermogen waarmee de ketel moet werken om de ingestelde temperaturen te bereiken. Op het display verschijnt SET OUTPUT, zoals weergegeven in Figuur 7. Druk op 5 en 6 om het vermogen te wijzigen. Figuur 7 De ketel zal de ingestelde temperatuur bereiken bij het maximale vermogen van P5.
- Pagina 17 • In de stand-by modus (Figuur 9) verhoogt de ketel de temperatuur met 2°C zodra de gewenste waarde is bereikt, en schakelt dan uit. Als de ingestelde temperatuur (van het water of de boilerruimte) 2°C onder de ingestelde waarde zakt, voert de ketel automatisch de volledige opstartprocedure uit. Deze modus wordt aanbevolen voor goed geïsoleerde kamers, d.w.z.
- Pagina 18 • Houd knop 4 ingedrukt om de ketel uit te schakelen . De ketel stopt met het aanvoeren van pellets en zet de rookgasventilator aan. Het display toont REINIGING EINDE, zoals getoond in Figuur 11. Deze modus duurt 10 minuten, tot de ketel koud wordt. Figuur 11 •...
-
Pagina 19: Diverse Instellingen
Diverse instellingen • Druk op 3 (instellen) om het menu met diverse instellingen te openen. Druk op 5 en 6 om door het menu te navigeren; druk op 1 en 2 om waarden voor de gegeven parameter te wijzigen; druk op 3 om de waarde te bevestigen of een nieuw submenu te openen; druk op 4 om terug te gaan naar het vorige menu. - Pagina 20 03 - Wekelijkse programmering 01 - Wekelijkse timer Aan/uit 02 - Start programma 1 Tijd/uitschakelen instellen 03 - Stop programma 1 Tijd/uitschakelen instellen 04 - Maandag programma 1 Aan/uit 05 - Dinsdag programma 1 Aan/uit 06 - Woensdag programma 1 Aan/uit 07 - Donderdag programma 1 Aan/uit...
- Pagina 21 04 - Weekendprogramma 01 - Weekendtimer Aan/uit 02 - Start 1 weekend Tijd/uitschakelen instellen 03 - Stop 1 weekend Tijd/uitschakelen instellen 04 - Start 2 weekend Tijd/uitschakelen instellen 05 - Stop 2 weekend Tijd/uitschakelen instellen 03 - De taal instellen Engels, Italiaans, Stel in Spaans, Duits, Frans...
- Pagina 22 Figuur 14...
- Pagina 23 Druk na het instellen van de datum op 3 (instellen). TIME CLOCK verschijnt op het scherm, zoals weergegeven in Figuur 15. Druk op 1 en 2 om het uur in te stellen. Figuur 15 Nadat je het uur hebt ingesteld, druk je op 3. MINUTEN KLOK verschijnt op het scherm (Afbeelding 16).
- Pagina 24 Door op 3 te drukken stel je de maand in, zoals weergegeven in Figuur 18. Kies een maand door op 1 of 2 te drukken. Figuur 18 Druk op 3 om het jaar in te stellen (zie Afbeelding 19). Kies een jaar door op 1 of 2 te drukken. Druk hierna een paar keer kort op 4 om terug te keren naar het beginscherm dat de tijd weergeeft.
- Pagina 25 M-2-4 Programma week-einde (weekendprogrammering)
- Pagina 26 • M-2-1 - Chrono inschakelen Chrono inschakelen voor automatische werking van de ketel: Zodra je in het submenu SET CHRONO bent, druk je op 3 (instellen). Op het scherm verschijnt ENABLE CHRONO (Afbeelding 21). Figuur 21 Druk op 3 (instellen) om de timer uit te schakelen. Op het display verschijnt OFF ENABLE CHRONO, zoals getoond in Afbeelding 22.
- Pagina 27 • M-2-2 - Programmadag Deze optie wordt gebruikt om de dagelijkse automatische werking van de ketel te programmeren. Als de ketel in deze modus staat, zal hij elke dag op dezelfde tijd in- en uitschakelen, van maandag tot en met zondag. Het is mogelijk om twee keer per dag de tijd in te stellen waarop de ketel aan/uit moet gaan (het hoeven niet per se twee in- en uitschakeltijden te zijn).
- Pagina 28 Druk op 3 (instellen) en stel de eerste uitschakeltijd van de ketel in door op 1 of 2 te drukken (Figuur 27). Figuur 27 Druk op 3 (instellen) en stel de tweede opstarttijd van de ketel in door op 1 of 2 te drukken (Figuur 28). Figuur 28 Druk op 3 (instellen) en stel de tweede uitschakeltijd van de ketel in door op 1 of 2 te drukken (Figuur 29).
- Pagina 29 • M-2-3 - Programmaweek Deze optie programmeert de wekelijkse automatische werking van de ketel, van maandag tot zondag. Het geeft je de mogelijkheid om vier tijden in te stellen voor het in- en uitschakelen gedurende de dag. U kunt ook dagen overslaan waarop u niet wilt dat de ketel werkt.
- Pagina 30 Druk op 3 (set) en stel de eerste uitschakeltijd van de ketel in door op knop 1 of 2 te drukken (Figuur 33). Figuur 33 Druk op 3 (instellen) en kies maandag als de dag waarop de ketel moet worden ingeschakeld (MONDAY ON/OFF) door op 1 of 2 te drukken (Figuur 34).
- Pagina 31 • M-2-4 - Programma week-einde Met deze optie kunt u de ketel in het weekend (op zaterdag en zondag) twee keer per dag in- en uitschakelen. ENABLE CHRONO (zie Figuren 22-24) moet geactiveerd zijn (ON). Druk op 3 (instellen) op het beginscherm. Druk op 5, dan op 3 (instellen) en druk vervolgens drie keer op 5. Het scherm ziet eruit als in Figuur 36.
- Pagina 32 Druk dan op 3 en stel de tijd van de eerste boileruitschakeling in door op 1 of 2 te drukken (Figuur 39). Figuur 39 Druk op 3 en stel de tijd van de tweede ketelstart in door op 1 of 2 te drukken (Figuur 40). Figuur 40 Druk op 3 en stel de tijd van de tweede boileruitschakeling in door op 1 of 2 te drukken (Figuur 41).
- Pagina 33 • Menu 03 - Taal selecteren - De menutaal instellen Druk op 3 (instellen) op het beginscherm en druk vervolgens tweemaal op 5. Het scherm ziet eruit zoals in Afbeelding 42. Figuur 42 Druk vervolgens op 3 (instellen) en wijzig de menutaal door op 1 of 2 te drukken, zoals getoond in Figuur 43.
- Pagina 34 Druk vervolgens op 3 en verander de modus door op 1 of 2 te drukken (zie Afbeelding 45). Druk meerdere keren kort op 4 om terug te keren naar het beginscherm. Figuur 45 • Menu 05 - Modus Stand-by - Stand-bymodus voor het in- en uitschakelen van de automatische werking van de ketel.
- Pagina 35 Druk vervolgens op 3 (instellen) en verander de modus door op 1 of 2 te drukken (Afbeelding 47). Ga terug naar het beginscherm door meerdere keren kort op 4 te drukken. Figuur 47 • Menu 06 - Modus Zoemer - Als er een storing optreedt en het alarm afgaat, laat de ketel dit horen als deze modus is ingeschakeld.
- Pagina 36 • Menu 07 - Initieel laden - De pelletvoeder inschakelen Deze optie moet geactiveerd worden bij de eerste inbedrijfstelling of als er geen pellet in de tank zit, in welk geval de melding NO PELLET op het display verschijnt en het alarm afgaat. Bij de eerste inbedrijfstelling, wanneer de feeder volledig leeg is, wordt LOAD INITIAL ingeschakeld en begint de feeder te vullen.
- Pagina 37 • Druk in het beginscherm op 3 (instellen). Druk zeven keer op 5. Het scherm ziet eruit als in Afbeelding 52. Afbeelding 52 Druk vervolgens op 3 (instellen) en het scherm ziet eruit zoals in Afbeelding 54, 55, 56 en 57. Figuur 53 toont de temperatuur en snelheid van uitlaatgassen.
- Pagina 38 Figuur 55 toont de pelletvoedingstijd in de gegeven modus. Afbeelding 55 Afbeelding 56 toont de watertemperatuur en boilerdruk. Ga terug naar het beginscherm door meerdere keren kort op 4 te drukken. Afbeelding 56 • Menu 09 - Instellingen Technic - Parameters instellen (alleen uitgevoerd door een technicus)
-
Pagina 39: Alarmen
Alarmen AL1 - BLACKOUT - Alarm dat afgaat bij een langere stroomonderbreking (houd 4 ingedrukt, wacht tot de reinigingsfase klaar is en UIT gaat en schakel dan de ketel in). AL2 - SMOKE PROBE - Alarm dat afgaat als de gastemperatuursonde beschadigd is (neem contact op met onze technicus). -
Pagina 40: Ketelreiniging En Onderhoud
Ketelreiniging en onderhoud Voordat u een onderdeel van de ketel reinigt, moet u altijd controleren of de onderdelen koud zijn en of de stekker van de ketel uit het stopcontact is om brandwonden en elektrocutie te voorkomen. De reinigingsbehoefte kan variëren afhankelijk van hoe vaak de ketel wordt gebruikt. - Pagina 41 uitgeschakeld. Als de pellets van lage kwaliteit zijn, moet de afzetting die zich vormt op de zijkanten van de vuurpot ook worden gereinigd.
- Pagina 42 De aslade reinigen De as die gevormd wordt tijdens het verbrandingsproces van de pellets vult de aslade. De tank moet eens in de 5-10 dagen geleegd worden, afhankelijk van het gebruik van pellets (figuren 3 en 4). Opmerking: Als je het deksel van de aslade terugplaatst, draai dan de twee bakelieten moeren op de aslade voorzichtig tot het uiteinde voor een betere afdichting.
- Pagina 43 GROTE SCHOONMAAK VAN DE WARMTEWISSELAARS De reiniging wordt uitgevoerd als onderdeel van de jaarlijkse onderhoudsbeurt. De eerste grote schoonmaak van de warmtewisselaars wordt uitgevoerd door een door Kepo erkende monteur. REINIGEN VAN DE ROOKBUIZEN De reiniging maakt deel uit van het jaarlijkse onderhoud. Indien nodig en afhankelijk van de hoeveelheid en kwaliteit van de gebruikte pellets, kunnen de rookkanalen één keer tijdens het stookseizoen worden gereinigd.
-
Pagina 44: Veelgestelde Vragen
Veelgestelde vragen Waar worden Kepo pelletketels gemaakt? De Kepo pelletketels worden gemaakt in ons bedrijf in Kosjerić, Servië. De ketels zijn gemaakt van ketelblik geproduceerd door Železara Smederevo. Accessoires worden geïmporteerd uit Italië, Groot-Brittannië en Zwitserland. Heb ik accessoires nodig om de ketel in gebruik te nemen? De pelletketel bevat alle elementen die nodig zijn voor de installatie in het centrale verwarmingssysteem: vul- en aftapkranen, veiligheidsklep, expansievat en waterpomp. - Pagina 45 De ketel moet worden aangesloten op een geïsoleerde schoorsteen met een minimale hoogte van 3 m en een minimale diameter van ø130 mm. In haar productieprogramma heeft Kepo monteerbare, geïsoleerde inox schoorstenen. Neem contact met ons op voor meer informatie over de schoorstenen.
-
Pagina 48: Garantieverklaring
Garantie verklaring De garantie op de ketel en alle elektrische onderdelen is 25 maanden vanaf de datum van de garantiecertificering en de eerste ingebruikname. Garantie op het waterdeel van de ketel is 5 jaar vanaf de datum van het garantiecertificaat en de eerste ingebruikname, als er een drieweg thermostaatkraan met een 40°-70°C thermostaat bij de ketel is geïnstalleerd (zie afbeelding). - Pagina 49 2. Kosten voor noodreparaties veroorzaakt door onjuist gebruik of het niet opvolgen van de instructies zijn voor rekening van de gebruiker. 3. De gebruiker is verplicht om alleen originele reserveonderdelen voor de ketel te gebruiken, aanbevolen door een erkende technicus van Kepo LLC. De fabrikant aanvaardt geen aansprakelijkheid als een storing optreedt als gevolg van: •...
