4
5
6

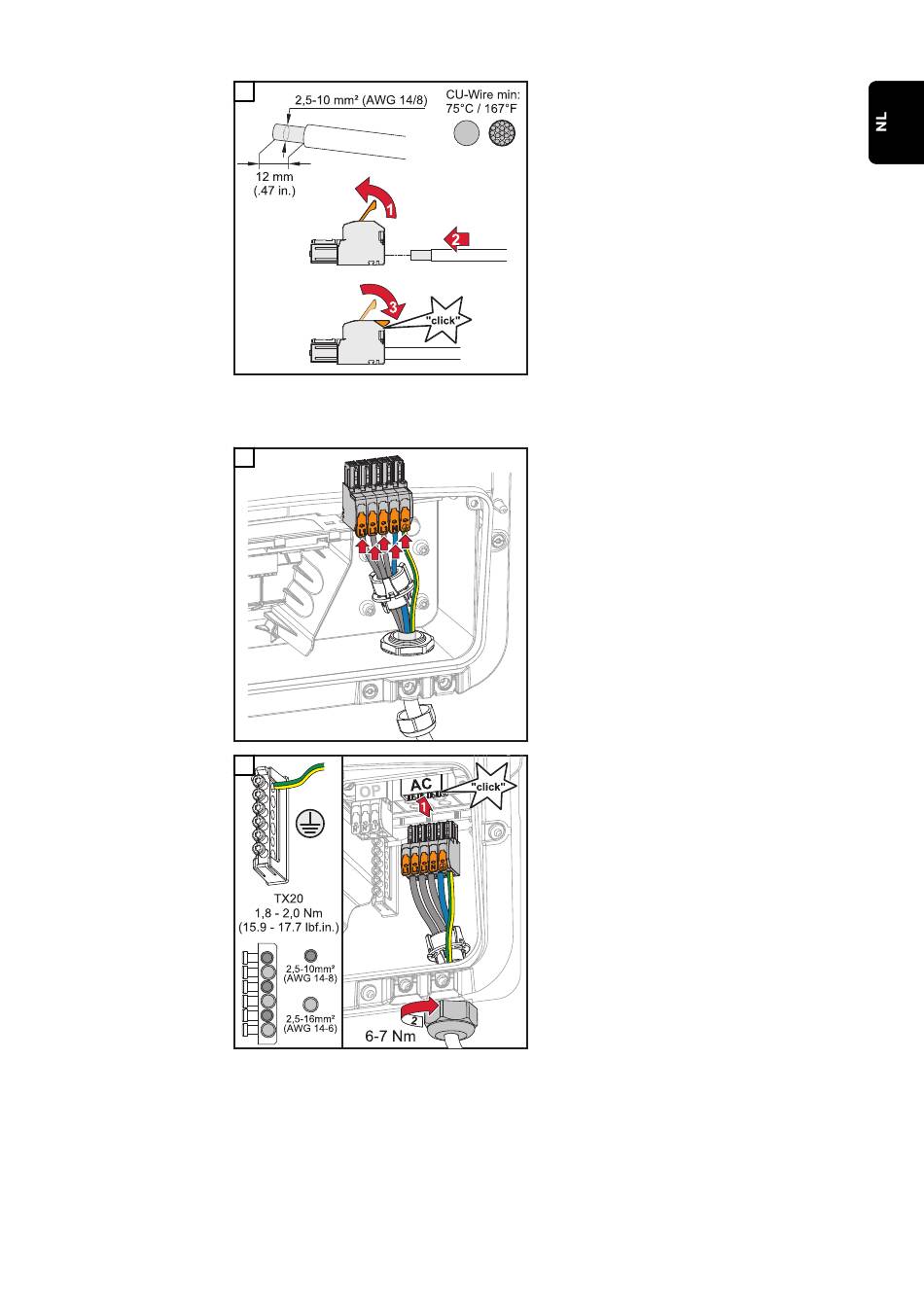

Strip 12 mm van de enkele draden.
Selecteer de kabeldoorsnede overeen-
komstig de specificaties in
kabels voor de elektrische aansluiting
vanaf pagina 53.
Open de bedieningshendel van de aan-
sluitklem door deze op te tillen en
steek de gestripte enkele draden in de
daarvoor bestemde connector tot aan
de aanslag in de aansluitklem. Sluit
vervolgens de bedieningshendel tot
deze vastklikt.
BELANGRIJK!
Er mag slechts één draad per pool wor-
den aangesloten. De AC-kabels kunnen
zonder adereindhulzen op de AC-aan-
sluitklem worden aangesloten.
L1
Fasegeleider
L2
Fasegeleider
L3
Fasegeleider
N
Neutrale draad
PE
Randaarde
Steek de AC-aansluitklem in de AC-
connector tot deze vastklikt. Bevestig
de wartelmoer van de trekontlasting
met een draaimoment van 6-7 Nm.
Toegestane
59
