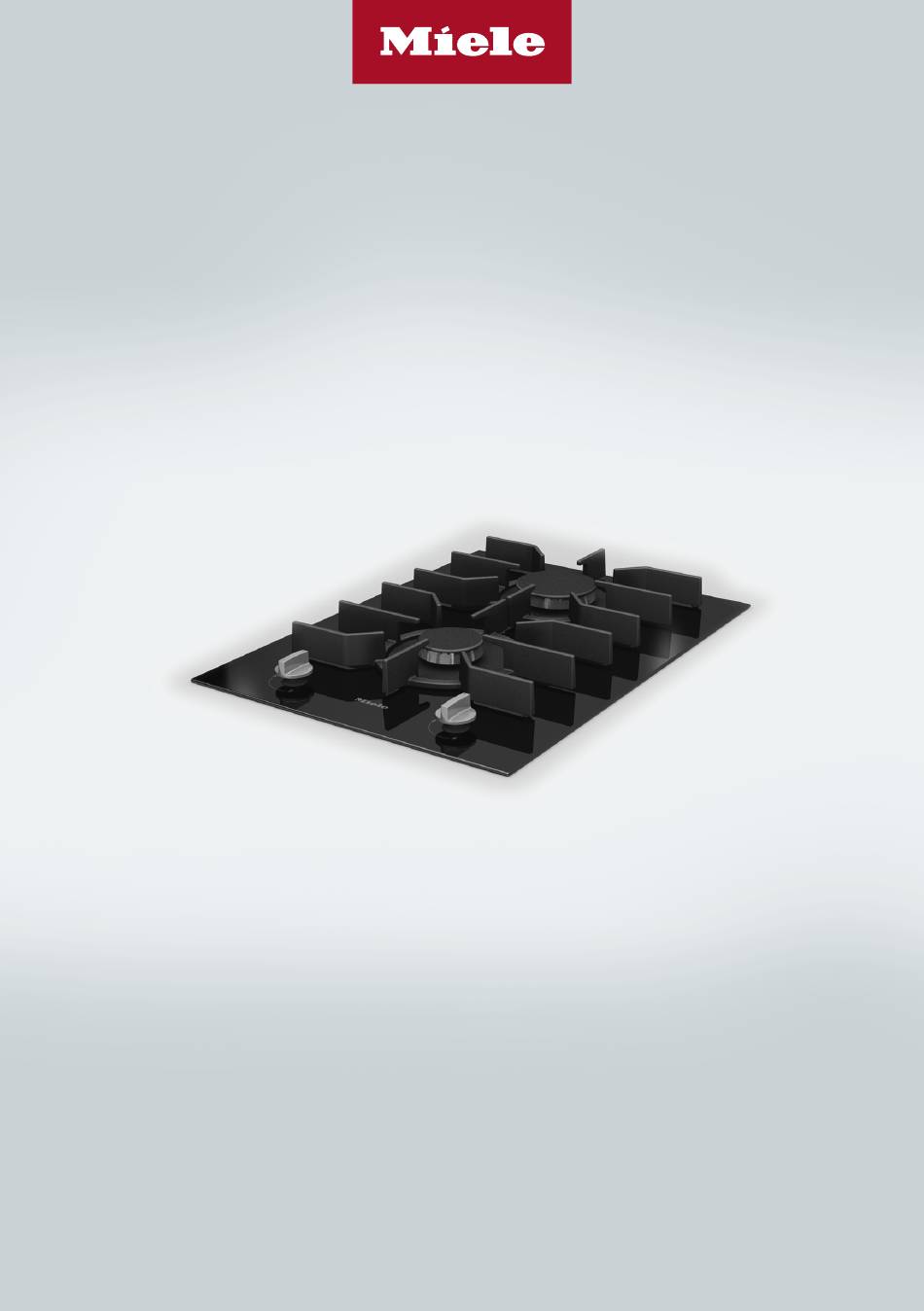

- Pagina 1 Gebruiks- en montagehandleiding SmartLine gaskookplaat Lees beslist de gebruiks- en montagehandleiding voordat u uw appa- raat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt schade aan uw apparaat. nl-NL M.-Nr. 10 759 070...
- Pagina 2 De landspecifieke uitvoering en de aansluiting van de kookplaat zijn essentieel voor het probleemloos en veilig functioneren. Neem daarom contact op met de Miele-organisatie in het betreffende land als u het apparaat in een land wilt gebruiken dat niet op het apparaat vermeld staat.
- Pagina 3 Inhoud Veiligheidsinstructies en waarschuwingen............. Een bijdrage aan de bescherming van het milieu .......... 16 Overzicht ......................17 Kookplaat ......................17 Bedieningsknop....................18 Brander........................ 19 Ingebruikneming van het apparaat..............20 SmartLine-element voor het eerst reinigen ............20 SmartLine-element voor het eerst in gebruik nemen .......... 20 De juiste pannen....................
- Pagina 4 Inhoud Verbindingsstrips – opliggend ................43 Inbouwmaten (opliggende inbouw) ..............44 Inbouw – opliggend..................... 45 Naadloos aansluitend..................47 Aanwijzingen voor het inbouwen – naadloos aansluitend........47 Uitsparing werkblad – naadloos aansluitend ............49 Verbindingsstrips – naadloos aansluitend............52 Inbouwmaten (naadloos aansluitende inbouw) ........... 53 Inbouw –...
- Pagina 5 Dat is veiliger voor uzelf en u voorkomt schade aan de kookplaat. In overeenstemming met de norm IEC 60335-1 adviseert Miele u uitdrukkelijk om het hoofdstuk over de installatie van de kookplaat en de veiligheidsinstructies en waarschuwingen te lezen en op te volgen.
- Pagina 6 Veiligheidsinstructies en waarschuwingen Verantwoord gebruik Dit apparaat is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze kookplaat mag niet buiten worden gebruikt. Gebruik deze kookplaat uitsluitend in huishoudelijke situaties voor het bereiden en warmhouden van gerechten. Gebruik voor andere doeleinden is niet toegestaan.
- Pagina 7 Veiligheidsinstructies en waarschuwingen Wanneer er kinderen in huis zijn Houd kinderen onder 8 jaar op een afstand, tenzij u voortdurend toezicht houdt. Kinderen vanaf 8 jaar mogen het apparaat alleen zonder toezicht gebruiken als ze precies weten hoe ze het apparaat veilig moeten bedienen.
- Pagina 8 Door ondeskundig uitgevoerde installatie-, onderhouds- of repara- tiewerkzaamheden kan de gebruiker aanzienlijke risico's lopen. In- stallatie-, onderhouds- en reparatiewerkzaamheden mogen alleen door een door Miele geautoriseerde vakkracht worden uitgevoerd. Een beschadigd apparaat kan uw veiligheid in gevaar brengen. Controleer het apparaat op zichtbare schade. Neem nooit een be- schadigd apparaat in gebruik.
- Pagina 9 Open nooit de ommanteling van het apparaat. Het recht op garantie vervalt wanneer de kookplaat door een technicus wordt gerepareerd die niet door Miele is geautoriseerd. Defecte onderdelen mogen alleen door originele Miele-onderdelen worden vervangen. Alleen van Miele-onderdelen kunnen wij garan- deren dat zij volledig aan de veiligheidseisen voldoen.
- Pagina 10 Maak het apparaat span- ningsvrij en sluit de gastoevoer af. Neem contact op met Miele. Als het apparaat achter een meubeldeur is ingebouwd, mag de deur niet worden gesloten als u het apparaat gebruikt.
- Pagina 11 Veiligheidsinstructies en waarschuwingen Veilig gebruik Het apparaat wordt bij gebruik heet en blijft dat ook nog enige tijd na het uitschakelen. Raak het apparaat daarom niet aan, zolang het nog heet is. Voorwerpen in de nabijheid van de ingeschakelde kookplaat kun- nen door de hoge temperaturen beginnen te branden.
- Pagina 12 Veiligheidsinstructies en waarschuwingen Als de kookplaat wordt afgedekt, bestaat het risico dat het materi- aal van de afdekking in brand vliegt, barst of smelt als u de kook- plaat per ongeluk inschakelt of als deze nog heet is. Dek de kook- plaat nooit af met bijvoorbeeld afdekplaten, een doek of bescherm- folie.
- Pagina 13 Is de diameter te groot, dan worden de hete verbrandings- gassen te ver naar de zijkant gevoerd en kunnen het werkblad, een niet hittebestendige wand of onderdelen van de kookplaat bescha- digd raken. Voor schade die op deze wijze is ontstaan, kan Miele niet aansprakelijk worden gesteld. ...
- Pagina 14 Veiligheidsinstructies en waarschuwingen Gebruik geen braadpannen, pannen of grillstenen die zo groot zijn dat zij meerdere branders bedekken. Door warmteophoping kan het apparaat beschadigd raken. Als het apparaat gedurende een ongebruikelijk lange tijd niet is gebruikt, is het aan te bevelen het apparaat grondig te reinigen voor- dat u het weer in gebruik neemt.
- Pagina 15 Veiligheidsinstructies en waarschuwingen Reiniging en onderhoud De stoom van een stoomreiniger kan terechtkomen op onderdelen die onder spanning staan en een kortsluiting veroorzaken. Gebruik voor het reinigen van de kookplaat nooit een stoomreiniger.
- Pagina 16 Lever het apparaat in bij een gemeente- lijk inzameldepot voor elektrische en elektronische apparatuur, bij uw vak- handelaar of bij Miele. U bent wettelijk zelf verantwoordelijk voor het wissen van eventuele persoonlijke gegevens op het af te danken apparaat. Bewaar het afgedankte apparaat buiten het bereik van kinderen.
- Pagina 17 Overzicht Kookplaat a Brander b Brander c Pannendrager d Symbolen voor de kookzones e Bedieningsknop achterste brander f Bedieningsknop voorste brander...
- Pagina 18 Overzicht Bedieningsknop Symbool Beschrijving Brander uit, gastoevoer afgesloten Grootste vlam Kleinste vlam...
- Pagina 19 Overzicht Brander a Branderdop b Branderkop c Brandervoet d Thermo-element e Ontstekingselektrode...
- Pagina 20 Ingebruikneming van het apparaat Plak het typeplaatje dat bij de docu- SmartLine-element voor het mentatie gevoegd is op de daarvoor eerst in gebruik nemen bestemde plaats in het hoofdstuk De metalen delen van het apparaat zijn “Service”. voorzien van een speciaal bescherm- ...
- Pagina 21 De juiste pannen - Voor gas zijn geen speciale pannen Ø pannen [cm] nodig. Het materiaal moet alleen hit- Brander Panbodem mini- tebestendig zijn. maal - Gebruik bij voorkeur pannen met een Normaalbrander dikke bodem, omdat de warmtever- deling dan beter is. Bij pannen met Sterkbrander een dunne bodem bestaat het gevaar Brander...
- Pagina 22 Tips om energie te besparen - Bereid gerechten zoveel mogelijk in gesloten potten of pannen. Zo voor- komt u dat onnodig warmte ontwijkt. - Gebruik liever brede, lage pannen dan smalle, hoge pannen. De inhoud wordt dan beter verhit. - Gebruik zo weinig mogelijk water. - Schakel na het aankoken of aanbra- den op tijd terug naar een lagere stand.
- Pagina 23 Bediening Mocht de brander ook na een tweede Inschakelen poging niet aangaan, draai de knop Als u het kookelement op gas naast dan naar en zie het hoofdstuk “Nut- een werkbladafzuiging gebruikt, tige tips”. wordt de functie van het kookele- Inschakelen bij een stroomstoring ment op gas beïnvloed.
- Pagina 24 Bediening Vlam instellen Uitschakelen Draai de knop naar rechts op stand . U kunt de branders traploos instellen op een stand tussen de grootste en de De gastoevoer wordt afgesloten en de kleinste vlam. vlam gaat uit. Omdat de vlam aan de buitenkant he- ter is dan in de kern moeten de punten van de vlam de panbodem raken.
- Pagina 25 Beveiligingen Thermo-elektrische vlambevei- liging Uw kookplaat is voorzien van een ther- mo-elektrische vlambeveiliging. Dit houdt in dat de gastoevoer wordt afge- sloten als de vlam dooft (bijvoorbeeld omdat een gerecht overkookt of omdat de vlam uitwaait). Zo wordt voorkomen dat er gas vrijkomt. Als u de knop op zet, is de kookplaat weer klaar voor ge- bruik.
- Pagina 26 Reiniging en onderhoud Reinig het apparaat en de accessoi- Gevaar voor verbranding door res na elk gebruik. hete oppervlakken. Maak het apparaat na elke vochtige Na afloop van het kookproces zijn reiniging weer droog om kalkresten te het oppervlak van de kookplaat, de voorkomen.
- Pagina 27 Reinig de plaat vervolgens met het Miele-reinigingsmiddel voor kera- Verwijder de resten onmiddellijk met mische platen en roestvrij staal (zie een schraper, zolang de plaat nog hoofdstuk: “Bij te bestellen accessoi- heet is.
- Pagina 28 Reiniging en onderhoud Knoppen Pannendrager Reinig de knop(pen) met een spons- Verwijder de pannendrager(s). doekje, afwasmiddel en warm water. Reinig de pannendrager(s) in de af- Laat vastzittende verontreinigingen wasautomaat met een sponsdoekje, eerst inweken. afwasmiddel en warm water. Laat ...
- Pagina 29 Reiniging en onderhoud Brander Het oppervlak van de branderdop wordt mettertijd iets matter. Dit is nor- Reinig de onderdelen van de brander maal en heeft verder geen gevolgen niet in de vaatwasser. voor het gebruik van de kookplaat. Het oppervlak van de branderdop wordt mettertijd iets matter.
- Pagina 30 De meeste storingen en problemen die bij dagelijks gebruik kunnen optreden, kunt u zelf verhelpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u Miele niet hoeft in te schakelen. De volgende tabellen helpen u de oorzaken van een probleem te achterhalen en het probleem te verhelpen.
- Pagina 31 Plaats de onderdelen correct. De elektrische vonkont- De zekering van de huisinstallatie is doorgeslagen. steking van de brander Neem contact op met een elektricien of met Miele. werkt niet. Er bevinden zich voedselresten tussen de ontste- kingselektrode en het branderdeksel.
- Pagina 32 U kunt deze producten heel eenvoudig via de webshop bestellen. De producten zijn ook verkrijgbaar bij Voor het verwijderen van verontreini- Miele (zie achter in deze gebruiksaan- gingen, kalk- en aluminiumvlekken wijzing) en bij uw Miele-vakhandelaar. Microvezeldoekje Voor het verwijderen van vingerafdruk-...
- Pagina 33 Service Contact bij storingen Voor storingen die u niet zelf kunt verhelpen, waarschuwt u uw Miele vakhandelaar of Miele. Een bezoek van een technicus kunt u online op www.miele.com/service boeken. Het telefoonnummer van Miele vindt u aan het einde van dit document.
- Pagina 34 *INSTALLATION* Installatie Veiligheidsinstructies voor het inbouwen Schade door vallende voorwerpen. Bij de montage van bovenkasten of van een afzuigkap kan het apparaat be- schadigd raken. Bouw de kookplaat pas na de montage van de bovenkasten en de afzuigkap in. ...
- Pagina 35 *INSTALLATION* Installatie Veiligheidsafstanden Veiligheidsafstand boven het appa- raat Tussen het apparaat en een erboven gemonteerde afzuigkap dient u de vei- ligheidsafstand aan te houden die de fabrikant van de afzuigkap aangeeft. Als zich boven het apparaat licht ont- vlambare materialen bevinden (zoals een keukenplank), moet u een veilig- heidsafstand van ten minste 760 mm aanhouden.
- Pagina 36 *INSTALLATION* Installatie Veiligheidsafstand achterkant/zijkant Monteer het apparaat bij voorkeur met veel ruimte rechts en links. Aan de achterkant van het apparaat moet ten opzichte van een hoge kast of wand de hierna aangegeven minimale afstand worden aangehouden. Als zich aan één kant van het apparaat Niet toegestaan (rechts of links) een hoge kast of wand bevindt, moet de hierna aangegeven...
- Pagina 37 *INSTALLATION* Installatie Veiligheidsafstand bij een beklede nis Als er sprake is van een nisbekleding dient er een minimale afstand tussen de uit- sparing in het werkblad en de bekleding te worden aangehouden. Bij te hoge tem- peraturen kunnen materialen beschadigd raken. Is de bekleding van brandbaar materiaal (zoals hout), dan moet de afstand ...
- Pagina 38 *INSTALLATION* Installatie Werkblad met tegels Opliggend Aanwijzingen voor het inbou- wen – opliggend Dichting tussen SmartLine-element en werkblad De voegen en het gearceerde ge- deelte onder de rand moeten glad en vlak zijn, zodat het apparaat gelijkmatig aansluit en de dichting onder de rand van het apparaat voldoende afdicht.
- Pagina 39 *INSTALLATION* Installatie Bij inbouw van meerdere SmartLine-elementen De voegen tussen de afzonderlijke SmartLine-elementen moeten met een temperatuurbestendige (min. 160 °C) si- liconenkit worden gevuld. Bij naadloos aansluitende inbouw moet ook de voeg tussen het/de SmartLine-element(en) en het werkblad met een temperatuurbe- stendige (min. 160 °C) siliconenkit wor- den gevuld.
- Pagina 40 *INSTALLATION* Installatie Uitsparing werkblad – opliggend Aanwijzingen voor het berekenen van de uitsparing De elementen liggen 10 mm op het werkblad. Bij inbouw van meerdere elementen moet tussen de afzonderlijke elementen een afstand van 2 mm worden aangehouden. Berekening uitsparing B 1 element = breedte van het element min 10 mm rechts, min 10 mm links. Meerdere elementen = totale breedte van de elementen plus 2 mm afstand tussen de elementen, min 10 mm rechts, min 10 mm links.
- Pagina 41 *INSTALLATION* Installatie Inbouw met werkbladafzuiging Combinatievoorbeelden Aantal x breedte [mm] Afme- ting B Kookelemen- Werkbladaf- [mm] zuiging 1 x 378 1 x 120 2 x 378 1 x 120 1 x 378 2 x 120 1224 1 x 620 3 x 378 2 x 120 1362 2 x 378 2 x 120 1604 1 x 620 4 x 378 2 x 120 1742 1 x 620 2 x 120...
- Pagina 42 *INSTALLATION* Installatie Inbouw zonder werkbladafzuiging Combinatievoorbeelden Aantal x breedte [mm] Afmeting B [mm] Kookelementen 1 x 378 2 x 378 1 x 378 1 x 620 3 x 378 1118 2 x 378 1360 1 x 620 4 x 378 1498...
- Pagina 43 *INSTALLATION* Installatie Verbindingsstrips – opliggend Bij inbouw van meerdere SmartLine-elementen moet tussen de afzonderlijke appa- raten telkens een verbindingsstrip worden geplaatst. De bij de verbindingsstrips gevoegde klemmen zijn alleen nodig bij inbouw van een CSDA 700x FL. Inbouw van 3 elementen en 2 verbindingsstrips...
- Pagina 44 *INSTALLATION* Installatie Inbouwmaten (opliggende inbouw) Alle maten zijn in mm aangegeven. a Voorkant b Aansluitkast met aansluitkabel, L = 2000 mm c Gasaansluiting R ½ ISO 7-1 (DIN EN 10226)
- Pagina 45 *INSTALLATION* Installatie Houten werkblad Inbouw – opliggend Voorbereiding werkblad Maak de uitsparing in het werkblad. Let op de veiligheidsafstanden (zie het hoofdstuk “Installatie”, paragraaf “Veiligheidsafstanden”). De snijvlakken van houten werk- bladen moeten met speciale lak, sili- conenkit of giethars worden afge- werkt om te voorkomen dat het werk- blad door vocht wordt aangetast.
- Pagina 46 *INSTALLATION* Installatie SmartLine-element inbouwen Functie controleren Plak de bijgeleverde afdichttape on- Controleer na het inbouwen of alle der de rand van het apparaat. Breng branders (afhankelijk van het model) de afdichttape niet onder trekspan- correct functioneren. ning aan. - Op de laagste stand mag de vlam ...
- Pagina 47 *INSTALLATION* Installatie Natuurstenen werkbladen Naadloos aansluitend Het apparaat wordt direct in de uitspa- Aanwijzingen voor het inbou- ring geplaatst. wen – Massief houten, betegelde werk- naadloos aansluitend bladen, glazen werkbladen Een naadloos aansluitende inbouw is Het apparaat wordt met houten lijsten in alleen mogelijk bij natuurstenen (gra- de uitsparing vastgezet.
- Pagina 48 *INSTALLATION* Installatie Bij inbouw van meerdere SmartLine-elementen De voegen tussen de afzonderlijke SmartLine-elementen moeten met een temperatuurbestendige (min. 160 °C) si- liconenkit worden gevuld. Bij naadloos aansluitende inbouw moet ook de voeg tussen het/de SmartLine-element(en) en het werkblad met een temperatuurbe- stendige (min. 160 °C) siliconenkit wor- den gevuld.
- Pagina 49 *INSTALLATION* Installatie Uitsparing werkblad – naadloos aansluitend Werkblad van natuursteen Werkblad van hout + 0,5 mm bij de CS 7611 FL Aanwijzingen voor het berekenen van de uitsparing De elementen liggen 10 mm op het werkblad. Bij inbouw van meerdere elementen moet tussen de afzonderlijke elementen een afstand van 2 mm worden aangehouden.
- Pagina 50 *INSTALLATION* Installatie Inbouw met werkbladafzuiging Combinatievoorbeelden Aantal x breedte [mm] Afme- Afme- ting A ting B Kookelemen- Werkblad- [mm] [mm] afzuiging 1 x 378 1 x 120 2 x 378 1 x 120 1 x 378 2 x 120 1248 1224 1 x 620 3 x 378 2 x 120 1386 1362 2 x 378 2 x 120 1628 1604 1 x 620 4 x 378 2 x 120 1766 1742 1 x 620 2 x 120...
- Pagina 51 *INSTALLATION* Installatie Inbouw zonder werkbladafzuiging Combinatievoor- Aantal x breedte Afmeting A Afmeting B beelden [mm] [mm] [mm] Kookelementen 1 x 378 2 x 378 1 x 378 1004 1 x 620 3 x 378 1142 1118 2 x 378 1384 1360 1 x 620 4 x 378 1522 1498...
- Pagina 52 *INSTALLATION* Installatie Verbindingsstrips – naadloos aansluitend Bij inbouw van meerdere SmartLine-elementen moet tussen de afzonderlijke appa- raten telkens een verbindingsstrip worden geplaatst. De bij de verbindingsstrips gevoegde klemmen zijn alleen nodig bij inbouw van een CSDA 700x FL. Inbouw van 3 elementen en 2 verbindingsstrips...
- Pagina 53 *INSTALLATION* Installatie Inbouwmaten (naadloos aansluitende inbouw) Alle maten zijn in mm aangegeven. a Voorkant b Aansluitkast met aansluitkabel, L = 2000 mm c Getrapte freesrand (voor de detailtekeningen zie hoofdstuk: “Installatie”, para- graaf “Uitsparing werkblad – naadloos aansluitend”) d Houten lijst 12 mm (niet bijgeleverd, voor de detailtekeningen zie hoofdstuk: “Installatie”, paragraaf “Uitsparing werkblad –...
- Pagina 54 *INSTALLATION* Installatie Houten werkblad Inbouw – naadloos aansluitend Voorbereiding werkblad Maak de uitsparing in het werkblad. Let op de veiligheidsafstanden (zie het hoofdstuk “Installatie”, paragraaf “Veiligheidsafstanden”). De snijvlakken van houten werk- bladen moeten met speciale lak, sili- conenkit of giethars worden afge- werkt om te voorkomen dat het werk- blad door vocht wordt aangetast.
- Pagina 55 *INSTALLATION* Installatie SmartLine-element inbouwen Functie controleren Plak de bijgeleverde afdichttape on- Controleer na het inbouwen of alle der de rand van het apparaat. Breng branders (afhankelijk van het model) de afdichttape niet onder trekspan- correct functioneren. ning aan. - Op de laagste stand mag de vlam ...
- Pagina 56 *INSTALLATION* Installatie Gasaansluiting De kookplaat wordt niet op een rook- gasafvoer aangesloten. Explosiegevaar door onjuiste Let bij de plaatsing en aansluiting op gasaansluiting. de geldende installatievoorschriften. Als het gas niet op de juiste manier Zorg met name voor voldoende ven- wordt aangesloten, kan er gas weg- tilatie.
- Pagina 57 Neem contact op met uw vakhandelaar of met Miele als de juiste set voor de installatie niet is bijgeleverd. De aanpassing aan een andere gas- soort is beschreven in het hoofdstuk: c Gasaansluiting R ¹/₂"...
- Pagina 58 Voor extra veiligheid wordt in de EU- werkzaamheden kan de gebruiker voorschriften en -richtlijnen voor Neder- aanzienlijke risico's lopen waarvoor land geadviseerd om de huisinstallatie Miele niet aansprakelijk kan worden van een aardlekschakelaar te voorzien gesteld. (30 mA). Miele kan niet aansprakelijk worden...
- Pagina 59 F met de juiste diameter. U kunt de aansluitkabel krijgen bij de fabrikant of Smeltzekeringen bij Miele. Draai de zekeringen los en neem deze uit de houders. Schroefautomaten Druk op de testknop (rood) totdat de middelste knop (zwart) eruit springt.
- Pagina 60 Brandervermogen Nominale belasting Brander Gassoort Hoogste stand Laagste stand Normaalbrander Aardgas K – Aardgas E – Vloeibaar gas 0,25 Sterkbrander Aardgas K – Aardgas E – Vloeibaar gas Totaal Aardgas K – – Aardgas E – – Vloeibaar gas –...
- Pagina 61 *INSTALLATION* Aanpassen aan een andere gassoort Explosiegevaar door onjuiste ombouw. Als de aanpassing aan een andere gassoort niet op de juiste manier wordt uitgevoerd, kan er gas weg- stromen. Laat de aanpassing aan een andere gassoort uitsluitend door een door het verantwoordelijke gasbedrijf er- kende installateur uitvoeren.
- Pagina 62 *INSTALLATION* Aanpassen aan een andere gassoort De kleine inspuiters vervangen Inspuiters vervangen Verwijder de onderdelen van de bran- Maak de kookplaat spanningsvrij en der. sluit de gastoevoer af. Draai de bevestigingsschroeven van Bij aanpassing aan een andere gas- de branders los.
- Pagina 63 *INSTALLATION* Aanpassen aan een andere gassoort Verzegel de inspuiter daarna met ze- gellak, om te voorkomen dat deze per ongeluk wordt losgedraaid. Functie controleren Controleer alle gasleidingen op dicht- heid (met lekzoekspray). Zet de kookplaat weer in elkaar. ...
- Pagina 64 Productinformatiebladen Hieronder zijn de gegevensbladen bijgevoegd van de in deze gebruiks- en monta- gehandleiding beschreven modellen. Informatie over huishoudelijke gaskookplaten volgens verordening (EU) Nr. 66/2014 MIELE Identificatie van het model CS 7102 Aantal gasbranders Energie-efficiëntie per gasbrander (EE 1. = 60,0 gasbrander 2.
- Pagina 67 (0347) 37 88 88. Miele Nederland B.V. Postbus 166 4130 ED VIANEN (0347) 37 88 88 Bezoek het Miele Experience Center: De Limiet 2 4131 NR VIANEN Duitsland - Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh...
- Pagina 68 CS 7102 nl-NL M.-Nr. 10 759 070 / 07...
