Samenvatting van Inhoud voor Metro Therm OPTIMA 312
Pagina 1

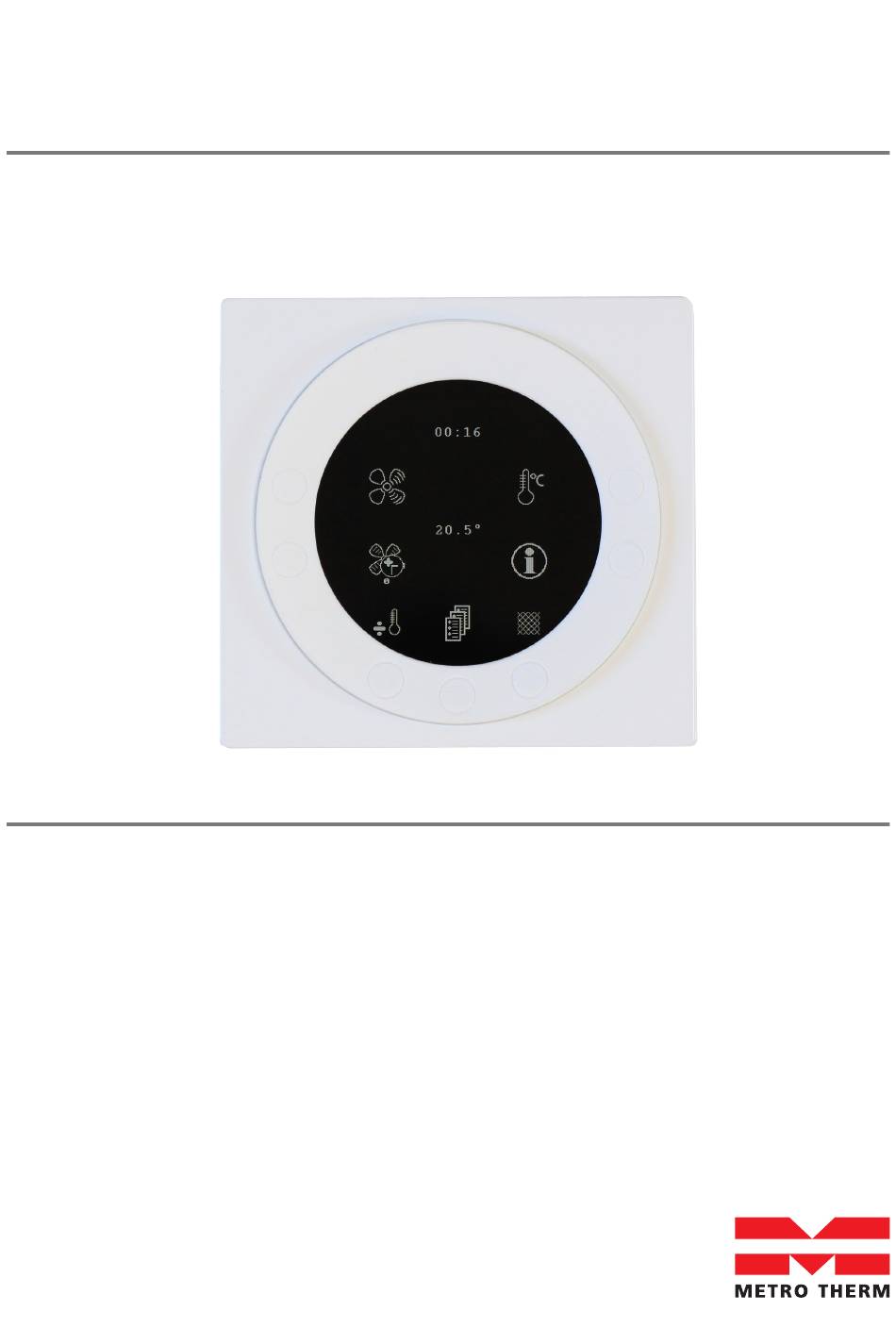

14:006-1706 Handmatig OPTIMA 312 - ES960C-PRINTPLAAT...
Pagina 2
5.9 Schema voor weekprogramma ......................... 23 5.10 Ontdooischema ..............................24 5.11 Instelpunt voor schema ............................ 25 6. Functie ....................................26 6.1 Bediening van Optima 312..........................26 6.2 Extra vermogen ..............................26 6.3 Operationele betrouwbaarheid ........................27 7. Onderhoud..................................28 7.1 Eenheid ..................................28 7.2 Watercircuit en ketel ............................
Pagina 3
1. Installatie van Optima Design 1.1 Installatie van het bedieningspaneel Verplichte Verplichte Het bedieningspaneel is ontworpen voor montage op een vlakke muur. schroef schroef 1.2 Montage Schroef Schroef Bepaal de plaats voor montage voor het bedieningspaneel, markeer de gaten en schroef de montage plaat stevig op de muur vast. Gebruik minstens 4 Verplichte Verplichte schroeven om het paneel te bevestigen, twee boven- en twee onderaan.
Pagina 4
2. Bedieningspaneel Het bedieningspaneel moet worden gemonteerd op een binnenmuur die zich centraal in het huis bevindt. Aangezien het bedieningspaneel tegelijkertijd als kamerthermostaat kan fungeren, is het belangrijk om het onderstaande in acht te nemen (tenzij de temperatuurregeling voor afvoerlucht gebruikt wordt): •...
Pagina 5
• Menu OK • Symbolen laden (369) • Menu OK • Opnieuw instellen op standaardwaarden • Bezig met opnieuw opstarten…….. • Optima 312 UK Het display verandert dan in: • Genvex-logo • Optima 312 UK • Versienummer D (bedieningspaneel): X.X C (hoofdpaneel): X.X...
Pagina 6
5. Gebruik Optima 312 De Combi 185 BP voor woningen worden geleverd met de Optima 312-rege- leenheid. Deze heeft fabrieksinstellingen, wat betekent dat het systeem zonder verdere installatie in gebruik kan worden genomen. De fabrieksinstelling is een basisinstelling die moet worden aangepast aan de behoeften bij gebruik en de eisen van het betreffende huis, zodat kan worden gezorgd dat het systeem zo optimaal mogelijk wordt gebruikt.
Pagina 7
K6 - Informatie Gebruik deze functie voor een overzicht van de huidige gebruiksomstandig- heden van het apparaat, bijv. temperaturen, ventilatorinstellingen, status/ functie AAN/UIT van het relais, alarmen, timers, enz. Gebruik de toets naast het symbool "Info" om de toestand van de werking van het apparaat af te le- zen.
Pagina 8
Met “Pijltje omlaag” of “Pijltje omhoog” wordt het symbool veranderd in een horizontaal pijltje, dat de huidige locatie aangeeft. Druk op “Invoeren” om de subitems van het huidige menu weer te geven. Druk nogmaals op “Pijltje omlaag” of “Pijltje omhoog” om het gewenste item in het submenu te selecteren.
Pagina 9
01 - Kalender Kies of u het systeem handmatig wilt bedienen, of de snelheid (luchtuitwis- seling) en de temperatuur automatisch en volgens een vast weekdagpro- gramma wilt bedienen. Als het menu-item op UIT staat, wordt het systeem handmatig volgens de ingestelde snelheid en temperatuur geregeld.
Pagina 10
02 - Water thuis Gebruik dit veld om de gewenste warmwatertemperatuur in huis in te stellen. Bereik voor instellingen: 0 t/m 55°C. Fabrieksinstelling: 52°C. 03 - Dompelverwarmingselement Door het instelpunt in te stellen op "AAN", wordt de onderdompeling indien nodig automatisch ingeschakeld. Als het instelpunt wordt ingesteld op "UIT", dan wordt de onderdompeling niet ingeschakeld, zelfs als dit nodig is.
Pagina 11
Gebruik deze optie om weer te geven welke Optima-versie en versienummer op het apparaat is geïnstalleerd: Voorbeeld: Optima 312 UK D: 3,1 C: 1,0 D staat voor het versienummer van het bedieningspaneel. C staat voor het versienummer van het hoofdpaneel.
Pagina 12
06 - Automatisch licht Het scherm is uitgerust met een bewegingssensor. Bereik voor instellingen: AAN/UIT. Fabrieksinstelling: AAN. 07 - Licht overdag Gebruik deze optie om maximale helderheid voor het bedieningspaneel in te stellen wanneer de kamer volledig is verlicht. Bereik van instelling: tussen 0 en 100%. Fabrieksinstelling: 100%.
Pagina 13
13 - Datum en tijd Als dit item op AAN staat, kunt u het menu Datum en tijd niet openen zonder het wachtwoord dat in item 18 is gekozen. Bereik voor instellingen: AAN/UIT. Fabrieksinstelling: UIT. 14 - Kalender Als dit item op AAN staat, kunt u het menu Kalender niet openen zonder het wachtwoord dat in item 18 is gekozen.
Pagina 14
Huidige ventilatorsnelheid Toevoerlucht in % Druk op “Pijltje omlaag” voor weergave van de huidige ventilatorsnelheden in Afvoerlucht in % procenten, de opening van de bypass-demper en van de waterklep. Bypass-demper in % Huidige installatie van bedieningsrelais Waterklep in % Druk nogmaals op “Pijltje omlaag” voor weergave van de huidige status van de bedieningsrelais.
Pagina 15
Druk op afsluiten om terug te gaan naar het hoofdmenu. 5.8 Servicemenu Gebruik deze functie om de volgende items in submenu’s in te stellen en te wijzigen: 10 - Niveau 1 Toevoerlucht Niveau 1, wat de laagste snelheid is, wordt normaal gebruikt wanneer niemand thuis is.
Pagina 16
Instelbereik voor niveau 4: kan niet worden ingesteld Fabrieksinstelling voor niveau 4: 100%. 16 - T2 Afstelling De kamersensor van het bedieningspaneel kan worden afgesteld voor weergave op het scherm van de juiste huidige kamertemperatuur. Bereik voor instelling: 0 t/m -5 °C. Fabrieksinstelling: -3 °C.
Pagina 17
23 - Stroom regelen Als een elektrische voor- of naverwarmer is geïnstalleerd, kan het nodig zijn om de regulatietijd aan te passen. Bereik van instelling: tussen 1 en 30 minuten. Fabrieksinstelling: 3 min. 24 - Minimale afvoerlucht Hier wordt de minimale afvoerluchtstroom ingesteld. Onder deze instelling start de warmtepomp niet met de afvoerluchtstroom.
Pagina 18
28 - Systeemstop Gebruik deze optie om te kiezen of het systeem kan worden stopgezet door de toets voor snelheid (K1) in het bedieningsmenu gedurende 3-4 seconden in te drukken. Als de waarde UIT is, kan het systeem niet worden uitgescha- keld.
Pagina 19
Als u het instelpunt instelt op AAN, wordt de stroom van toevoerlucht ver- laagd wanneer de temperatuur van de verse lucht onder de ingestelde tem- peratuur valt. Als het instelpunt wordt ingesteld op UIT, vindt er geen reductie plaats van de stroom van toevoerlucht. Deze in- stelling wordt gebruikt wanneer een voorverwarmer op de zijde voor verse lucht is geïnstalleerd.
Pagina 20
39 - Minimale luchttoevoer Gebruik deze optie om de minimale stroom voor de toevoerlucht in te stel- len. Onder deze instelling start de warmtepomp niet met de toevoerlucht- stroom. Bereik van instelling: tussen 0 en 100%. Fabrieksinstelling: 30%. 40 - Stand minimale lucht 0 = Uit: Als de ingestelde waarde voor de af- of toevoerlucht lager ligt dan de waarden in respectievelijk de items 24 en 39, start de warmtepomp niet wanneer lucht of waterverwarming nodig is.
Pagina 21
44 - PI P voorverwarmen P-bereik voor de PI-regelaar voor de elektrische, modulerende voorverwar- mer. Het P-bereik regelt de versterking van de regelaar bij afwijking van het instelpunt (‘speeder’ - snelknop) 45 - PI I voorverwarmen I-bereik voor de PI-regelaar voor de elektrische, modulerende voorverwar- mer.
Pagina 22
Bij gebruik van de modulerende naverwarmer moet de sensor voor de toe- voerluchttemperatuur (T1) in de ventilatie-eenheid worden vervangen door een nieuwe temperatuursensor die stroomopwaarts van de naverwarming wordt geïnstalleerd. 51 - Bypass max. Gebruik deze optie om de temperatuur in te stellen waarop de bypass 100% open dient te zijn.
Pagina 24
5. Gebruik Zondag Minuten Snelheid Red. T2 Red. T2 = Lagere kamertemperatuur (Nachtinstelling) 5.10 Ontdooischema Vóór koelelement °C Koelelement °C...
Pagina 25
5.11 Instelpuntschema Item Titel Fabrieksinstelling: Instelgebied Datum Datum Datum Datum (5.5) 1 Temperatuur 21°C 10 - 30°C 2 Water thuis 52°C 0 - 55°C 3 Dompelverwarming AAN/UIT AAN/UIT 4 Timerniveaus 3 en 4 AAN/UIT 5 Filter vervangen 3 maanden 0-12 maanden (5.8) 10 Niveau 1 Toevoerlucht 0 - 100% 11 Niveau 2 Toevoerlucht...
Pagina 26
6. Functies 6.1 Bediening van Optima 312 Een Combi-eenheid wordt gebruikt voor het verwarmen van huishoudelijk water en toevoerlucht om aan de behoeften qua ventilatie van de woning en gedeeltelijke basisverwarming te voldoen. Verwarmen huishoudelijk water De temperatuur van het huishoudelijk water wordt geregeld door de sensor T8, welke onderaan de ketel is gemonteerd.
Pagina 27
6.3 Operationele betrouwbaarheid Hogedrukschakelaar Om te voorkomen dat de compressor het bereik overschrijdt, is er een hogedrukschakelaar ingebouwd die bij te hoge druk ontkoppelt. Activeer de rode knop voor opnieuw instellen op de drukschakelaar zodra de oorzaak van de fout is vastgesteld. Veiligheidsthermostaat Bij storingen in de dompelverwarming voor het verwarmen van warm tapwater wordt de veiligheidstermostaat ontkoppeld.
Pagina 28
7. Onderhoud Volg de onderstaande aanwijzingen om optimale prestaties te bereiken: Sluit de stroom af/haal de stekker uit het stopcontact en wacht tot de ventilatoren volledig zijn gestopt vóórdat u het apparaat opent. Controleer enkele dagen na de eerste installatie of de condensafvoer werkt. Milieu-eisen Let bij reparatie of demontage van het apparaat op de milieuregel- en wet- geving en de eisen inzake recycling en vernietiging van diverse materialen.
Pagina 29
Toevoer- en afvoerluchtkleppen Maak de kleppen schoon door met een droge doek af te drogen. Zorg dat de kleppen niet omdraaien, en daardoor de luchtstroom veranderen. 7.2 Watercircuit en buffervat Veiligheidsklep Wegens het buffervat voor warm tapwater heeft de installateur naast de koudwaterkraan een veiligheidsklep gemonteerd.
Pagina 30
8. Probleemoplossing 8.1 Hogedrukschakelaar De hogedrukdrukschakelaar beschermt de warmtepomp tegen overmatige druk in de koelkring. Bij storingen zal de hogedrukschakelaar de compressor stopzetten. Het systeem wordt opnieuw opgestart wanneer de hogedruk- schakelaar handmatig opnieuw wordt ingesteld. Schakel de stroom naar het systeem uit vóórdat u de voorklep los schroeft. Verwijder de voorklep door de schroeven los te draaien.
Pagina 31
8.3 Systeem is niet in bedrijf Het systeem is gestopt. Controleer het onderstaande: • Wordt het scherm verlicht? • Is het systeem via het klokprogramma ontkoppeld? • Is de hogedrukschakelaar ontkoppeld? • Is de kabel tussen de besturingseenheid en het bedieningspaneel aangesloten? •...
