GEGEVENS EN INFORMATIE OVER HET PRODUCT
Legenda
Dit symbool staat bij tekst die aandachtig dient te worden gelezen.
Dit symbool hoort bij veiligheidsinstructies.
Dit symbool geeft informatie aan die u aan de gebruiker van het product moet verstrekken.
De maten zijn, tenzij anders vermeld, in millimeters.
Beschrijving
FROG-A
Ondergrondse, onomkeerbare motor 230 V met regelbare vleugelstop bij sluiten voor draaihekken tot 3,5 m per vleugel en een gewicht van 400 kg.
FROG-AV
Ondergrondse, onomkeerbare motor 230 V, snelle uitvoering, met regelbare vleugelstop bij sluiten voor draaihekken tot 1,3 m per vleugel en een gewicht van 300 kg.
FROG-AE
Ondergrondse, onomkeerbare motor 230 V met encoder en regelbare vleugelstop bij sluiten voor draaihekken tot 3,5 m per vleugel en een gewicht van 400 kg.
Gebruiksbestemming
Onzichtbare oplossing voor residentiële toepassingen en toepassingen in een wooncomplex
Elke andere installatie en soorten gebruik die niet overeenstemmen met wat is voorgeschreven in deze handleiding, zijn verboden.

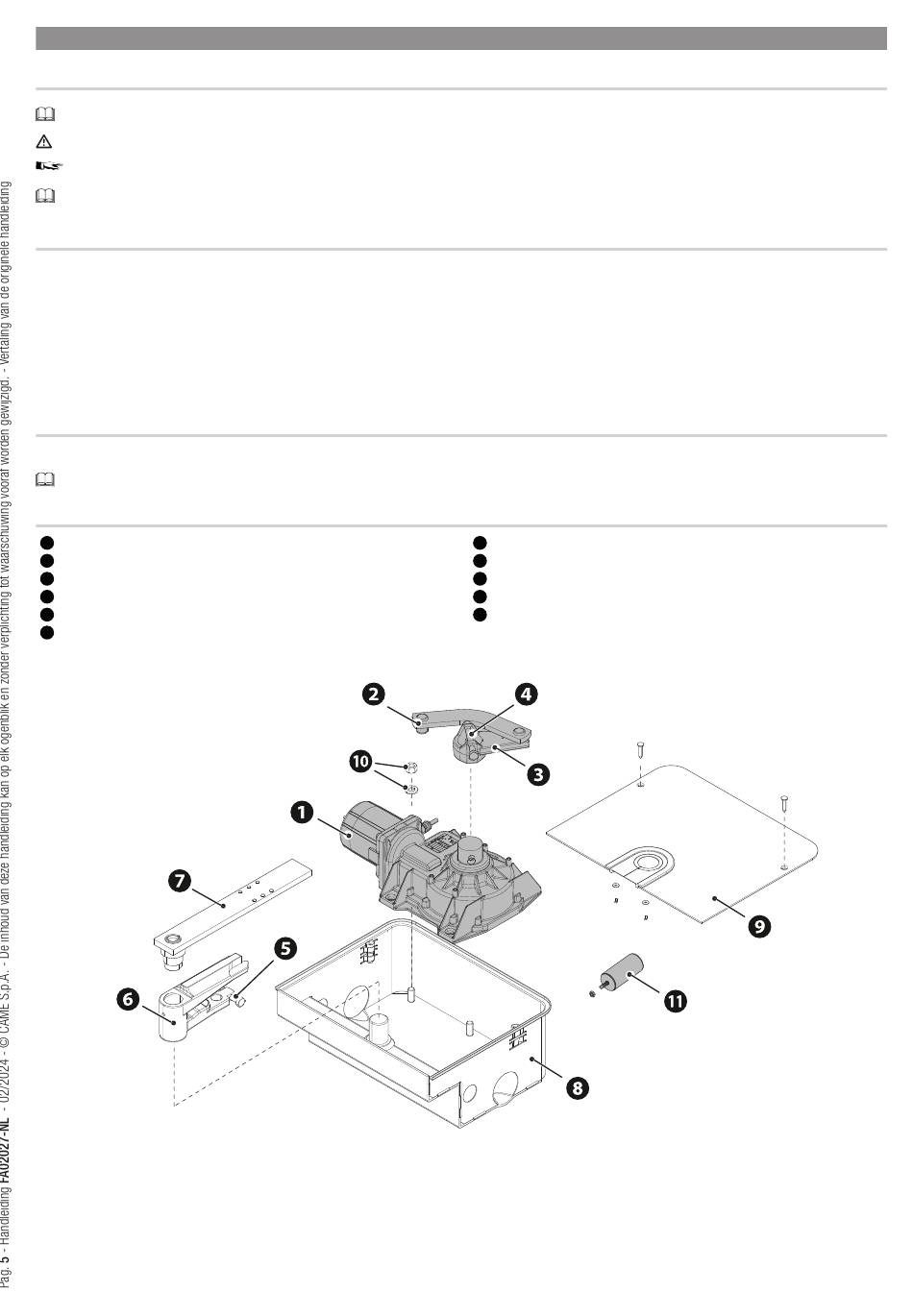

Beschrijving van de onderdelen
1
Motor
2
Hendel voor de bewegingsoverbrenging
3
Arm van de motor
4
Schroef voor de afstelling van het eindaanslagpunt bij de sluiting
5
Schroef voor de afstelling van het eindaanslagpunt bij de opening
6
Hendel voor de koppeling van de ontgrendeling
7
Beugel voor bevestiging aan het hek
8
Ondergrondse behuizing
9
Kap
10
Kleine bevestigingselementen
11
Condensator
