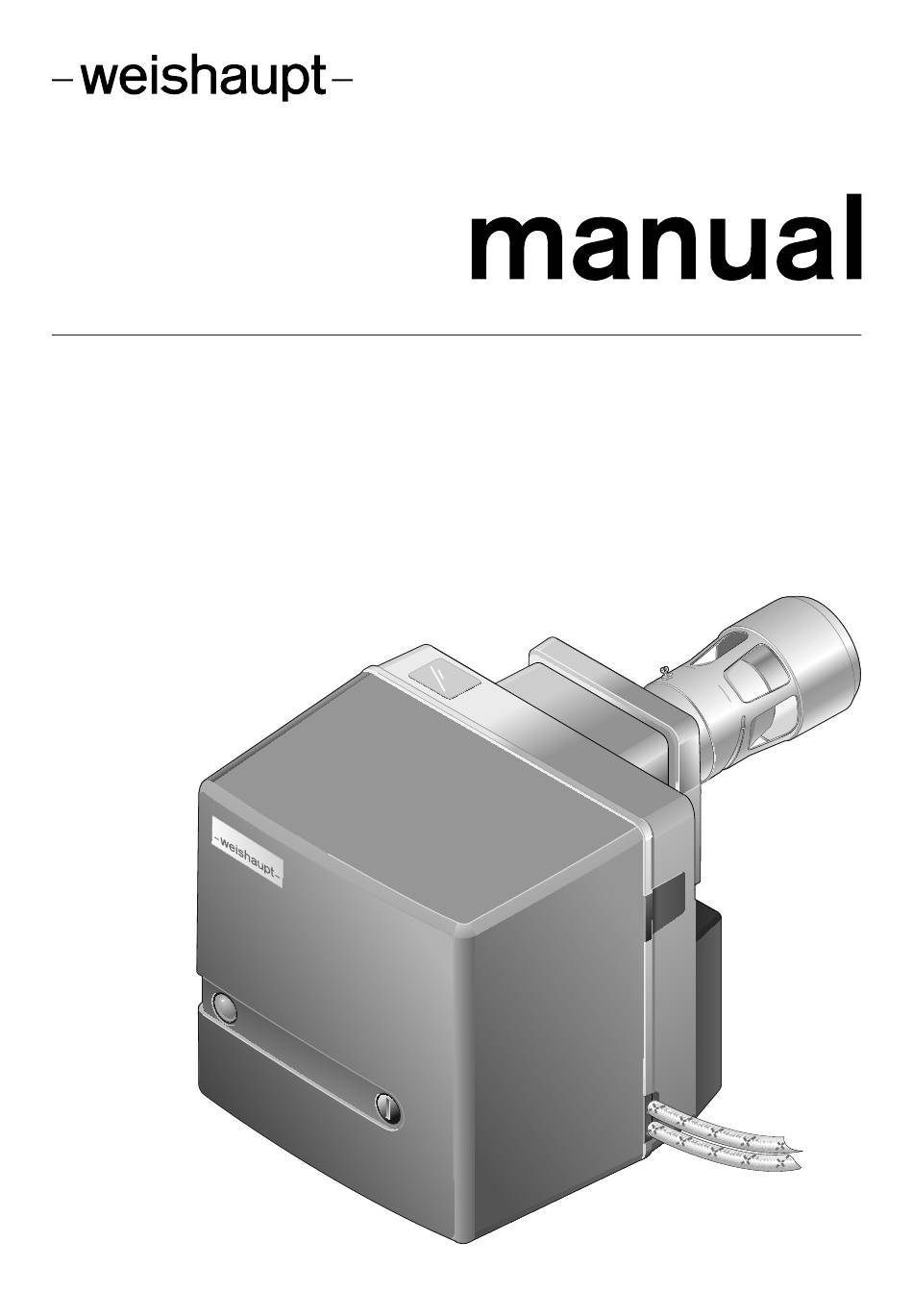

- Pagina 1 Montage- en bedieningsrichtlijnen Eine deutschsp rachige Version dieser Anleitung ist auf Anfrage erhältlich. Stookoliebrander WL5/1-B H-2LN 83058407 • 1/2014-02...
- Pagina 2 Conformiteitsverklaring Sprachschlüssel 24100000 Max Weishaupt GmbH Leverancier: Max-Weishaupt-Straße Adres: D-88475 Schwendi Product: Stookoliebrander type WL 5…-B Het hierboven omschreven product is conform met de bepalingen van de richtlijnen: 2006 / 42 / EC 2006 / 95 / EC 2004 / 108 / EC...
- Pagina 3 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN Aanwijzingen voor de gebruiker ..................5 Informatie voor de gebruiker ................5 1.1.1 Symbolen ....................... 5 1.1.2 Doelgroep ......................5 Borgstelling en aansprakelijkheid ..............6 Veiligheid ............................. 7 Doelmatig gebruik ....................7 Veiligheidsvoorschriften ..................7 2.2.1...
- Pagina 4 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN Brander instellen ....................32 Afsluitende werkzaamheden ................33 Verbranding controleren ................. 34 Buitenbedrijfstelling ......................35 Onderhoud ..........................36 Aanwijzingen voor het onderhoud ..............36 Onderhoudsplan ....................37 Serviceposities ....................38 Verstuiver vervangen ..................39 Verstuiverafsluitsysteem uit- en inbouwen ..........
- Pagina 5 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 1 Aanwijzingen voor de gebruiker 1 Aanwijzingen voor de gebruiker Deze montage- en bedieningshandleiding is deel van het toestel en moet op de plaats Vertaling van de van gebruik bewaard worden. originele bedieningsrichtlijnen 1.1 Informatie voor de gebruiker 1.1.1 Symbolen...
- Pagina 6 ▪ wijzigingen aan de verbrandingsruimte door het inzetten van hulpstukken die de constructief vastgelegde vlamvorming verhinderen; ▪ ondeskundig uitgevoerde herstellingen; ▪ gebruik van onderdelen die geen originele Weishaupt-onderdelen zijn; ▪ niet geschikte brandstoffen; ▪ gebreken in de toevoerleidingen; ▪ overmacht.
- Pagina 7 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 2 Veiligheid 2 Veiligheid 2.1 Doelmatig gebruik De brander is geschikt voor de werking met warmtegeneratoren volgens EN 303 en EN 267. Als de brander niet in vuurhaarden volgens EN 303 en EN 267 gebruikt wordt, moet...
- Pagina 8 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 2 Veiligheid 2.3 Constructieve wijzigingen Alle ombouwmaatregelen zijn enkel met de schriftelijke toestemming van de firma Max Weishaupt GmbH toegelaten. ▪ Enkel aanvullende componenten inbouwen die samen met het toestel getest en gekeurd werden.
- Pagina 9 Brandstof: stookolie Bouwgrootte Vermogengrootte Constructiestand Uitvoering: verstuiverlijn met stookolievoorverwarming -2LN Uitvoering: LowNO 3.2 Serienummer Het serienummer op het typeplaatje identificeert het product nauwkeurig. Het is ab- soluut noodzakelijk voor de Weishaupt-klantendienst. 1 Typeplaat Ser. Nr. 9-71 83058407 • 1/2014-02 • La...
- Pagina 10 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.3 Werking 3.3.1 Luchttoevoer Luchtklep De luchtklep regelt het luchtdebiet voor de verbranding. Via een instelschroef aan de servomotor wordt de gewenste luchtkleppositie ingesteld. Bij stilstand van de brander sluit de servomotor de luchtklep automatisch. Daardoor wordt de afkoeling van de warmtegenerator gereduceerd.
- Pagina 11 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.3.2 Stookolietoevoer Stookoliepomp De pomp zuigt de stookolie via de toevoerleiding aan en voert deze onder druk naar de stookolieverstuiver. Daarbij houdt het drukregelventiel de stookoliedruk constant. Een magneetventiel opent en sluit de stookolietoevoer naar de verstuiver. Drukregel- ventiel en magneetventiel zijn in de pomp geïntegreerd.
- Pagina 12 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.3.3 Elektrische onderdelen Verbrandingsmanager De verbrandingsmanager W-FM is de centrale sturingseenheid van de brander. Hij stuurt het functieverloop en controleert de vlam. Brandermotor De brandermotor drijft de turbine en de stookoliepomp aan.
- Pagina 13 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.3.4 Programmaverloop Stookolievoorverwarming Bij warmtevraag en na de initialisatietijd (T ) warmte de warmtewisselaar de stookolie op in de verstuiverlijn (T Als de temperatuur ca. 45 °C bereikt, sluit de temperatuurschakelaar. Voorventilatie De servomotor loopt open.
- Pagina 14 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving W-FM 05 T1 T2 Vlamvoeler Opwarmtijd warmtewisselaar Warmtewisselaar Initialisatietijd: 1 s Temperatuur- of drukbegrenzer Naventilatietijd: 1,2 s Temperatuur- of drukregelaar Naontstekingstijd: 6,5 s Controlelampje werking (optioneel) Veiligheidstijd: 4,6 s Brandermotor Voorventilatietijd: 16,2 s...
- Pagina 15 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.4 Technische gegevens 3.4.1 Toelatingsgegevens PIN 92/42/EEG CE 0036 0280/99 DIN CERTCO 5G936/… Fundamentele normen EN 267: 2011 EN 60335-2-102 en EN 60335-1 EN 61000-6-1 en EN 61000-6-3 3.4.2 Elektrische gegevens Netspanning/netfrequentie...
- Pagina 16 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.4.5 Emissies Rookgasafvoer De brander is volgens EN 267 conform met emissieklasse 3. De NO -waarden worden beïnvloed door: ▪ Vuurhaardafmeting ▪ Rookgasafvoer ▪ Brandstof ▪ Verbrandingslucht (temperatuur en vochtigheid) ▪ Mediumtemperatuur...
- Pagina 17 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.4.6 Vermogen Warmtevermogen Warmtevermogen 16,5 ... 37 kW 1,4 ... 3,1 kg/h Vlamkop W5/1-B-2LN Het aangegeven stookoliedebiet heeft betrekking op een stookwaarde van 11,9 kWh/kg bij gasolie verwarming. Arbeidsveld Arbeidsveld volgens EN 267.
- Pagina 18 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 3 Productbeschrijving 3.4.7 Afmetingen Brander 286 mm 30 mm 308 mm 206 ... 231 mm 3.4.8 Gewicht Brander ca. 11,2 kg 18-71 83058407 • 1/2014-02 • La...
- Pagina 19 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 4 Montage 4 Montage 4.1 Montagevoorschriften Brandertype en arbeidsveld controleren Brander en warmtegenerator moeten op elkaar afgestemd zijn. ▶ Brandertype en brandervermogen controleren. Opstellingsruimte controleren ▶ Plaatsbehoefte voor normale positie en servicepositie controleren (zie hfst. 3.4.7).
- Pagina 20 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 4 Montage 4.2 Verstuiver kiezen ▶ Verstuivergrootte bepalen. Aanbevolen verstuivers Fabricaat Grootte Eigenschap Fluidics 0,40 ... 0,60 gph 45° HF Fluidics 0,65 ... 0,85 gph 60° HF Pompdrukinstelling 9 … 10 … 11 bar Verstuivingseigenschap en verstuivingshoek veranderen in functie van de pompdruk.
- Pagina 21 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 4 Montage 4.3 Brander monteren Levensgevaar door elektrische schok Werken onder spanning kan tot elektrische schokken leiden. ▶ Stroomtoevoer naar het toestel vóór het begin van de werken uitschakelen. ▶ GEVAAR Tegen onverwacht herinschakelen beveiligen.
- Pagina 22 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 4 Montage 4.3.1 Brander 180° draaien (optioneel) Drukslang (DN 4, 286 mm) voor 180°-gedraaide aanbouw is noodzakelijk. ▶ Stiftbouten 1 in naastliggende schroefboringen inzetten. 22-71 83058407 • 1/2014-02 • La...
- Pagina 23 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 4 Montage ▶ Brander in servicepositie A plaatsen (zie hfst. 9.3). ▶ Schroeven 1 losdraaien en stuwschijf verwijderen. ▶ Schroef 2 losdraaien en ontstekingselektrodenhouder 180° draaien. ▶ Verstuiver monteren (zie hfst. 9.4). ▶ Ontstekingselektroden instellen (zie hfst. 9.8).
- Pagina 24 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 5 Installatie 5 Installatie 5.1 Stookolietoevoer EN 12514-2 en de plaatselijk geldende voorschriften in acht nemen. Voorwaarden voor stookoliepomp controleren Aanzuigweerstand max 0,4 bar Vertrekdruk max 2 bar Vertrektemperatuur max 60 °C Aan de pomp gemeten.
- Pagina 25 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 5 Installatie ▶ Stookolietoevoer aansluiten, daarbij: ▪ Stookolieflexibels niet verdraaien. ▪ Mechanische spanning vermijden. ▪ Noodzakelijke slanglengte voor de servicepositie in acht nemen. ▪ Stookolieflexibels niet plooien (buigradius 1 niet minder dan 50 mm).
- Pagina 26 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 5 Installatie 5.2 Elektrische aansluiting Levensgevaar door elektrische schok Werken onder spanning kan tot elektrische schokken leiden. ▶ Stroomtoevoer naar het toestel vóór het begin van de werken uitschakelen. ▶ GEVAAR Tegen onverwacht herinschakelen beveiligen.
- Pagina 27 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 6 Bediening 6 Bediening 6.1 Bedieningseenheid Schade aan de verbrandingsmanager door verkeerde bediening Gewelddadig op de LED-toets drukken kan de verbrandingsmanager vernietigen. ▶ LED-toets slechts licht indrukken. OPGELET De verlichte toets op de verbrandingsmanager heeft de functies: ▪...
- Pagina 28 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling 7 Inbedrijfstelling 7.1 Voorwaarden De inbedrijfstelling mag enkel door gekwalificeerde vaklui uitgevoerd worden. Enkel een correct uitgevoerde inbedrijfstelling garandeert de bedrijfszekerheid van de brander. ▶ Voor de inbedrijfstelling ervoor zorgen dat: ▪...
- Pagina 29 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling 7.1.1 Meettoestellen aansluiten Drukmeettoestel en stroommeettoestel ▪ Drukmeettoestel voor druk vóór de menginrichting tijdens. ▪ Stroommeettoestel voor vlamsignaal. ▶ Drukmeettoestel 2 aansluiten. Proefadapter nr. 13 noodzakelijk (bestelnr. 240 050 12 05 2).
- Pagina 30 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling 7.1.2 Brander voorinstellen Menginrichting moet overeenkomstig het vereiste warmtevermogen ingesteld wor- den. Daartoe stuwschijfpositie en luchtkleppenpositie op elkaar afstemmen. Stuwschijfpositie en luchtkleppenpositie bepalen De brander mag niet buiten het arbeidsveld in bedrijf zijn.
- Pagina 31 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling Stuwschijf instellen Bij maat X = 0 mm valt de aanwijsbout samen met het deksel van de verstuiverlijn. ▶ Instelschroef 1 draaien tot maat X overeenstemt met de bepaalde waarde. Luchtklep instellen ▶...
- Pagina 32 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling 7.2 Brander instellen ▶ Tijdens de inbedrijfstelling controleren: ▪ Vlamsignaal (zie hfst. 7.1.1) ▪ Aanzuigweerstand resp. vertrekdruk stookoliepomp (zie hfst. 5.1) 1. Mengdruk bepalen ▶ Mengdruk bepalen volgens het opgegeven warmtevermogen. Warmtevermogen in kW Mengdruk in mbar Richtwaarden die naargelang de vuurhaardweerstand kunnen afwijken.
- Pagina 33 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling 3. Verbranding instellen De pompdruk moet overeenkomstig de verstuiverkeuze ingesteld worden. ▶ Pompdruk op de manometer controleren. ▶ Druk via drukregelschroef 1 instellen. ▪ Naar rechts draaien = druk verhogen ▪ Naar links draaien = druk verlagen ▶...
- Pagina 34 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 7 Inbedrijfstelling 7.4 Verbranding controleren Rookgasmetingen uitvoeren zodat de installatie zuinig en storingsvrij kan werken. Luchtovermaat controleren ▶ Luchtklep en stuwschijf gelijkmatig sluiten, tot de verbrandingsgrens bereikt is (roetgetal ca. 1). ▶ -gehalte meten en documenteren.
- Pagina 35 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 8 Buitenbedrijfstelling 8 Buitenbedrijfstelling Bij bedrijfsonderbreking: ▶ Brander uitschakelen. ▶ Brandstof-afsluitinrichtingen sluiten. 35-71 83058407 • 1/2014-02 • La...
- Pagina 36 (zie hfst. 9.2). Om een regelmatige controle te verzekeren, wordt door Weishaupt een onderhouds- contract aanbevolen. Aan volgende onderdelen mogen herstellingswerken enkel door de fabrikant of een door deze laatste gevolmachtigde doorgevoerd worden: ▪...
- Pagina 37 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.2 Onderhoudsplan Componenten Criterium Onderhoudsmaatregel ▶ Turbine Vervuiling Reinigen. ▶ Beschadiging Vervangen. ▶ Luchttoevoer Vervuiling Reinigen. ▶ Luchtklep Vervuiling Reinigen. ▶ Ontstekingsleiding Beschadiging Vervangen. ▶ Ontstekingselektrode Vervuiling Reinigen. ▶ Beschadiging/slijtage Vervangen. ▶...
- Pagina 38 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.3 Serviceposities Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). ▶ Schroeven 1 verwijderen. ▶ Eventueel stookolieflexibels verwijderen. ▶ Brander in de gewenste servicepositie hangen. Servicepositie A en B Servicepositie C 38-71 83058407 •...
- Pagina 39 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.4 Verstuiver vervangen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Verstuiver niet reinigen, steeds nieuwe verstuiver gebruiken. ▶ Brander in servicepositie B plaatsen (zie hfst. 9.3). ▶ Ontstekingskabel 5 uittrekken.
- Pagina 40 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.5 Verstuiverafsluitsysteem uit- en inbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Uitbouw ▶ Verstuiver verwijderen (zie hfst. 9.4). ▶ Aan de verstuiverlijn 4 met steeksleutel tegenhouden en verstuiverhouder 1 ver- wijderen.
- Pagina 41 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.6 Menginrichting uitbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). ▶ Stekker nr. 11 en 12 uittrekken. ▶ Ontstekingsleiding 1 uitrekken. ▶ Vlamvoeler 7 uittrekken. ▶ Stookolieleiding 5 verwijderen.
- Pagina 42 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.7 Warmtewisselaar en temperatuurschakelaar uitbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Uitbouw ▶ Menginrichting uitbouwen (zie hfst. 9.6). ▶ Verstuiver verwijderen (zie hfst. 9.4). ▶ Schroef 2 verwijderen en verstuiverlijn 1 uittrekken.
- Pagina 43 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.8 Ontstekingselektroden instellen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). De ontstekingselektroden mogen niet in de verstuivingskegel van de verstuiver liggen. ▶ Brander in servicepositie A plaatsen (zie hfst. 9.3).
- Pagina 44 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.9 Menginrichting instellen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Verstuiverafstand instellen ▶ Brander in servicepositie A plaatsen (zie hfst. 9.3). ▶ Instelmal aanzetten en maat A (2,5 ... 3 mm) controleren.
- Pagina 45 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.10 Recirculatiegleuf instellen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Basisinstelling recirculatiegleuf: maat S3 = 0 mm ▶ Schroeven 1 losdraaien en de recirculatiegleuf instellen door te draaien. 9.11 Luchtregelaar uitbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1).
- Pagina 46 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.12 Stookoliepomp uit- en inbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Uitbouw ▶ Stekker 1 uittrekken. ▶ Stookolieflexibels 5 verwijderen. ▶ Stookolieleiding 3 verwijderen. ▶ Schroeven 2 losdraaien en stookoliepomp uittrekken.
- Pagina 47 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.13 Turbine uit- en inbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Uitbouw ▶ Behuizingsdeksel in servicepositie C hangen (zie hfst. 9.3). ▶ Schroefkoppelingsstift 1 verwijderen en turbine afnemen.
- Pagina 48 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.15 Stookoliepompfilter uit- en inbouwen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Uitbouw ▶ Brandstof-afsluitinrichting sluiten. ▶ Schroeven 1 verwijderen. ▶ Pompdeksel afnemen. ▶ Filter 3 en dichting 2 vervangen.
- Pagina 49 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 9 Onderhoud 9.16 Zekering vervangen Aanwijzingen voor het onderhoud in acht nemen (zie hoofdstuk 9.1). Schakelschema in acht nemen (zie hfst. 12.1). ▶ Alle stekkers op de verbrandingsmanager uittrekken. ▶ Schroeven aan de verbrandingsmanager verwijderen.
- Pagina 50 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 10 Foutopsporing 10 Foutopsporing 10.1 Procedure bij storing Schade door ondeskundig uitgevoerde herstellingswerken De verbrandingsinstallatie kan beschadigd worden. ▶ Niet meer dan 2 ontgrendelingen na mekaar uitvoeren. ▶ OPGELET De storing moet door gekwalificeerd personeel verholpen worden.
- Pagina 51 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 10 Foutopsporing 10.2 Fout verhelpen 10.2.1 Foutcode met vergrendeling Foutcode Fout Oorzaak Oplossing ▶ 2 x knipperen Geen brandstoftoevoer Tank leeg Tanken. ▶ Afsluitinrichting gesloten Afsluitinrichting openen. Geen vlam, einde veiligheidstijd ▶ Stookoliepomp levert geen...
- Pagina 52 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 10 Foutopsporing Foutcode Fout Oorzaak Oplossing ▶ 7 x knipperen Vlam valt uit Stookolietoevoer lekt Stookolietoevoer contro- leren. Vacuüm te hoog Vlamuitval tijdens de werk- ▶ Stookolieverstuiver vuil Stookolieverstuiver ver- vangen (zie hfst. 9.4).
- Pagina 53 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 10 Foutopsporing 10.2.3 Werkingsproblemen Probleem Oorzaak Oplossing ▶ Stookoliepomp maakt sterk mecha- Stookoliepomp zuigt lucht Dichtheid van de stookolietoevoer contro- nisch geruis leren. ▶ Hoog vacuüm in de stookolielei- Filter reinigen. ▶ ding Stookolietoevoer controleren.
- Pagina 54 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken 11 Wisselstukken 1.20 1.01 1.16 1.19 1.18 1.06 1.21 1.15 1.19 1.18 1.05 1.03 1.02 1.17 1.04 1.17 1.10 1.08 1.12 1.11 1.07 1.12 1.09 1.11 1.13 1.14 54-71 83058407 • 1/2014-02 • La...
- Pagina 55 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken Pos. Benaming Bestelnr. 1.01 Afdekkap compleet 241 050 01 02 2 1.02 Schroef M8 x 15 142 013 01 15 7 1.03 Schijf 7 + 0,2 x 18 x 0,6 430 016 1.04...
- Pagina 56 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken 2.07 2.04 2.05 2.03 2.08 2.06 2.01 2.02 56-71 83058407 • 1/2014-02 • La...
- Pagina 57 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken Pos. Benaming Bestelnr. 2.01 Motor ECK02/H-2 230V 50Hz 75W 652 090 2.02 Condensator 4,0 uF 420V, AC, DB 713 473 2.03 Turbine TLR-S 50 Hz, 119 x 41,4-L S1 241 050 08 01 2 2.04...
- Pagina 58 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken 3.05 3.04 3.05 3.02 3.03 3.01 3.09 3.07 3.10 3.11 3.12 3.08 3.06 3.08 58-71 83058407 • 1/2014-02 • La...
- Pagina 59 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken Pos. Benaming Bestelnr. 3.01 Pomp ALEV 30 C 601 857 – Filterset met dichting AL30 en ALE 601 107 3.02 Magneetspoel T80 Suntec 220-240V 50-60Hz 604 495 3.03 Steekkoppeling 652 135 3.04...
- Pagina 60 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken 4.27 4.01 4.24 4.24 4.25 4.02 4.22 4.26 4.23 4.26 4.03 4.28 4.04 4.05 4.06 4.18 4.07 4.18 4.17 4.15 4.16 4.21 4.14 4.20 4.19 4.10 4.08 4.11 4.09 4.13 4.12 60-71...
- Pagina 61 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken Pos. Benaming Bestelnr. 4.01 Verstuiverlijn WL5/1-B-H-2LN compleet 242 050 10 24 2 4.02 Stuwschijf WL5-2LN met schroeven 241 050 14 10 2 4.03 Geleidingsbuis met aanslag 241 110 10 01 2 4.04...
- Pagina 62 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken 5.04 5.05 5.03 5.02 5.01 5.07 5.06 62-71 83058407 • 1/2014-02 • La...
- Pagina 63 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 11 Wisselstukken Pos. Benaming Bestelnr. 5.01 Verbrandingsmanager W-FM 05, 230 V / 50/60 Hz 600 470 – Mini-zekering 6,3 AT 722 024 5.02 Afdekclip AGK63 600 312 5.03 Stekker ST 18/7 716 549 5.04...
- Pagina 64 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 12 Technische documenten 12 Technische documenten 12.1 Schakelschema Evt. bij speciale uitvoering bijgeleverd schakelschema in acht nemen. W-FM 05 6,3A X3:2 X3:3 X3:12 X3:11 L PE N T1 T2 S3 B4 max 16A L PE N...
- Pagina 65 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 12 Technische documenten X3:4 X3:13 X3:5 X3:6 X5:1 Vlamvoeler Werkingsurenteller intern (optioneel) Ontgrendeling op afstand (optioneel) Ontstekingstoestel Antihevelventiel (optioneel) Magneetventiel Businterface (optioneel) 65-71 83058407 • 1/2014-02 • La...
- Pagina 66 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 13 Ontwerp 13 Ontwerp 13.1 Stookolietoevoer EN 12514-2 en de plaatselijk geldende voorschriften in acht nemen. Algemene aanwijzingen voor de stookolietoevoer ▪ Bij stalen tanks geen kathodenbeschermsysteem inzetten. ▪ Bij stookolietemperaturen < 5 °C kunnen leidingen, stookoliefilters en verstuivers door paraffinevorming verstopt raken.
- Pagina 67 Stookolieflexibels correct aan het vertrek en de terugloop van de pomp aansluiten. OPGELET In éénpijpswerking moet een automatische ontluchter vóór de branderpomp geïn- stalleerd worden. Tweepijpswerking De stookoliepomp ontlucht bij een tweepijpssysteem automatisch. Ringleidingssysteem Bij meerdere branders raadt Weishaupt een ringleiding aan. 67-71 83058407 • 1/2014-02 • La...
- Pagina 68 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 14 Notities 14 Notities 68-71 83058407 • 1/2014-02 • La...
- Pagina 69 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 14 Notities 69-71 83058407 • 1/2014-02 • La...
- Pagina 70 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 15 Trefwoordenlijst Aansprakelijkheid ..............6 Keuzetabel verstuivers ............20 Aanwijsbout ................31 Knippercode ............50, 51, 52 Aanwijsstift ................44 Aanzuigbehuizing ..............45 Aanzuigweerstand ..............66 LED-toets ..............27, 50 Afvoer van afvalstoffen ............8 Luchtfactor ................34 Amperemeter ...............29 Luchtklep ............
- Pagina 71 Montage- en bedieningsrichtlijnen Stookoliebrander WL5/1-B H-2LN 15 Trefwoordenlijst Serienummer ................9 Vlamsignaal ................29 Servicepositie ..............38 Voorfilter ................66 Servomotor ................31 Voorinstelwaarden ..............30 Spanningstoevoer ...............15 Voorventilatie ...............13 Stabiliteitsproblemen ............53 Vuurhaarddruk ..............17 Stilstandstijd ................35 Stookolie ................15 Stookoliedrukmeettoestel ..........29 Warmtegenerator ..............19 Stookoliefilter ............... 48, 66 Warmtevermogen ............
