6 | Bediening
3.5
Cv-installatie bijvullen
Het cv-toestel toont een service- of storingscode op de display (
pagina 9) wanneer de cv-waterdruk te laag is. Voor een goede werking
van het cv-toestel is een cv-waterdruk nodig tussen de 1,5 en de 2,0 bar.
Ga voor het vullen en ontluchten van de cv-installatie als volgt te werk:
B Stel de kamerthermostaat in op de laagstmogelijke stand.
B Controleer of het dopje van de automatische ontluchter 2 slagen
geopend is.

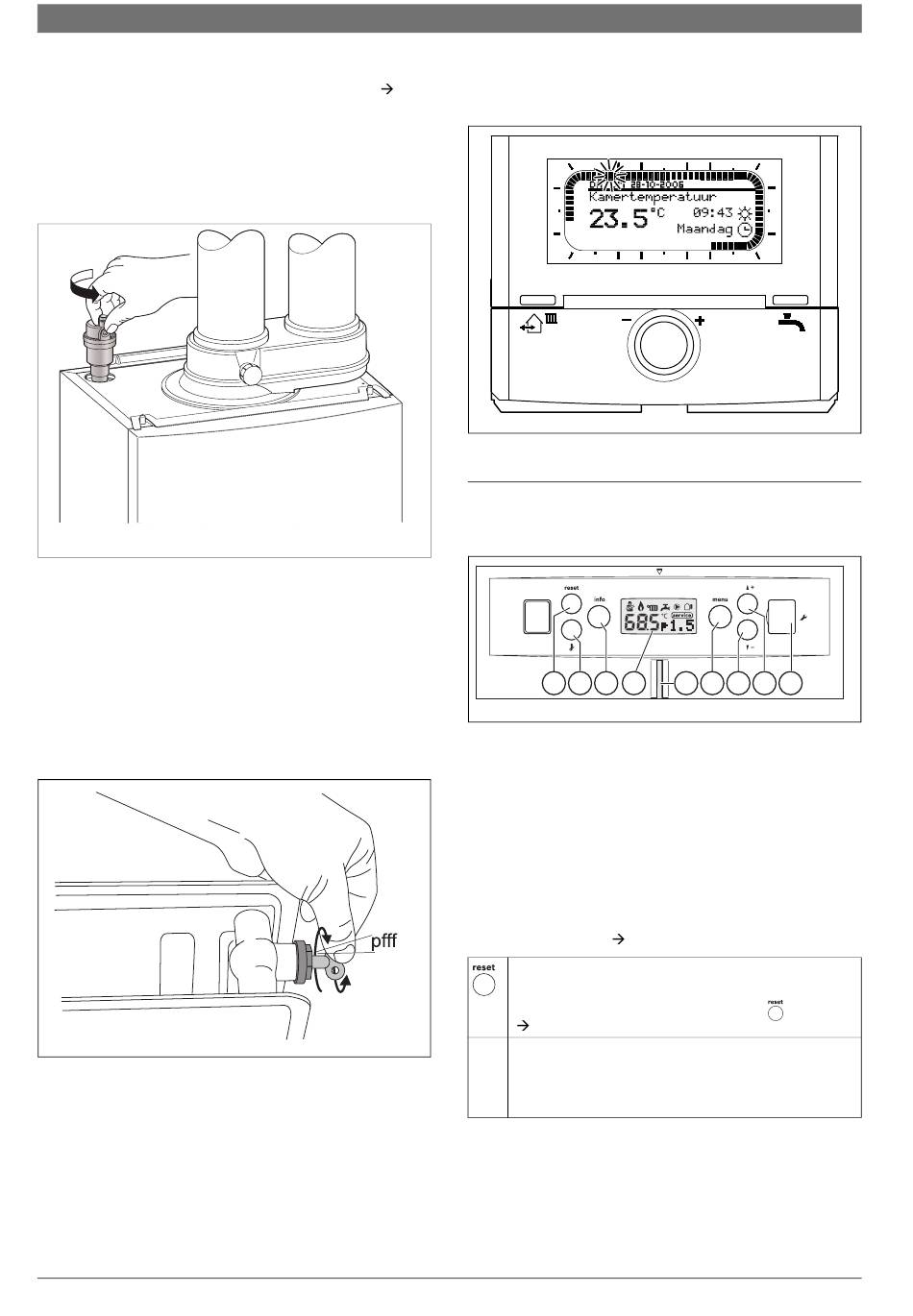

Afb. 7 Automatische ontluchter
B Verwijder de afdekdop van de vul- en aftapkraan.
B Sluit de vulslang aan op de vulkraan en vul de slang met water.
B Sluit het andere eind van de vulslang aan op de vul- en aftapkraan.
B Draai de vul-en aftapkraan een kwartslag open.
B Draai de vulkraan open en lees de cv-waterdruk van de display af.
B Vul de cv-installatie bij tot een druk van 2 bar.
B Sluit de vulkraan en de vul- en aftapkraan.
B Ontlucht de cv-installatie. Begin op de laagste verdieping van het
pand, en ga steeds een verdieping hoger. Hierbij komt een klein
beetje cv-water vrij. Houd daarom een doek bij de hand.
Afb. 8 Ontluchten radiator
B Controleer na het ontluchten van de cv-installatie opnieuw de
cv-waterdruk.
B Vul zo nodig de cv-installatie bij.
B Sluit de waterkraan en de vul- en aftapkraan.
B Verwijder de vulslang. Houd er rekening mee dat hier een beetje water
bij vrij kan komen.
6 720 646 230 (2012/09)
3.6
§ 8.1,
B Stel de kamerthermostaat aan de hand van zijn gebruikersinstructie
op de gewenste temperatuur in.
Afb. 9 Instellen kamerthermostaat
4
4.1
6 720 614 523-075.3DDC
Afb. 10 Bedieningspaneel
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
Het cv-toestel is aan de voorzijde voorzien van een bedieningspaneel
met de volgende toetsen (
6 720 646 230-001.1TD
y
Tabel 2
Instellen kamerthermostaat
9
12
h
6
3
24
h
Bediening
Bedieningspaneel
1
2
3
4
resettoets
schoorsteenvegertoets
infotoets
display
menutoets
pijltoets omlaag
pijltoets omhoog
Service Connector
LED
afb. 10):
Resettoets: herstarten.
Bij een knipperend display moet het cv-toestel worden her-
start. U voert een herstart uit door op de toets
(
§ 8.1 Soorten displaycodes, pag. 9).
Schoorsteenvegertoets
De schoorsteenvegertoets is bedoeld voor de installateur.
Hij kan de functie gebruiken voor het uitvoeren van metingen
tijdens inspectie- en onderhoudswerkzaamheden.
Bosch 24 HRC Compact 3 | 28 HRC Compact 4 | 30 HRC Compact 5
15
18
21
6 720 646 230-01.1TD
9
5 6
7 8
6 720 646 320-002.1TD
te drukken
