Samenvatting van Inhoud voor Clayton Power G3 Series

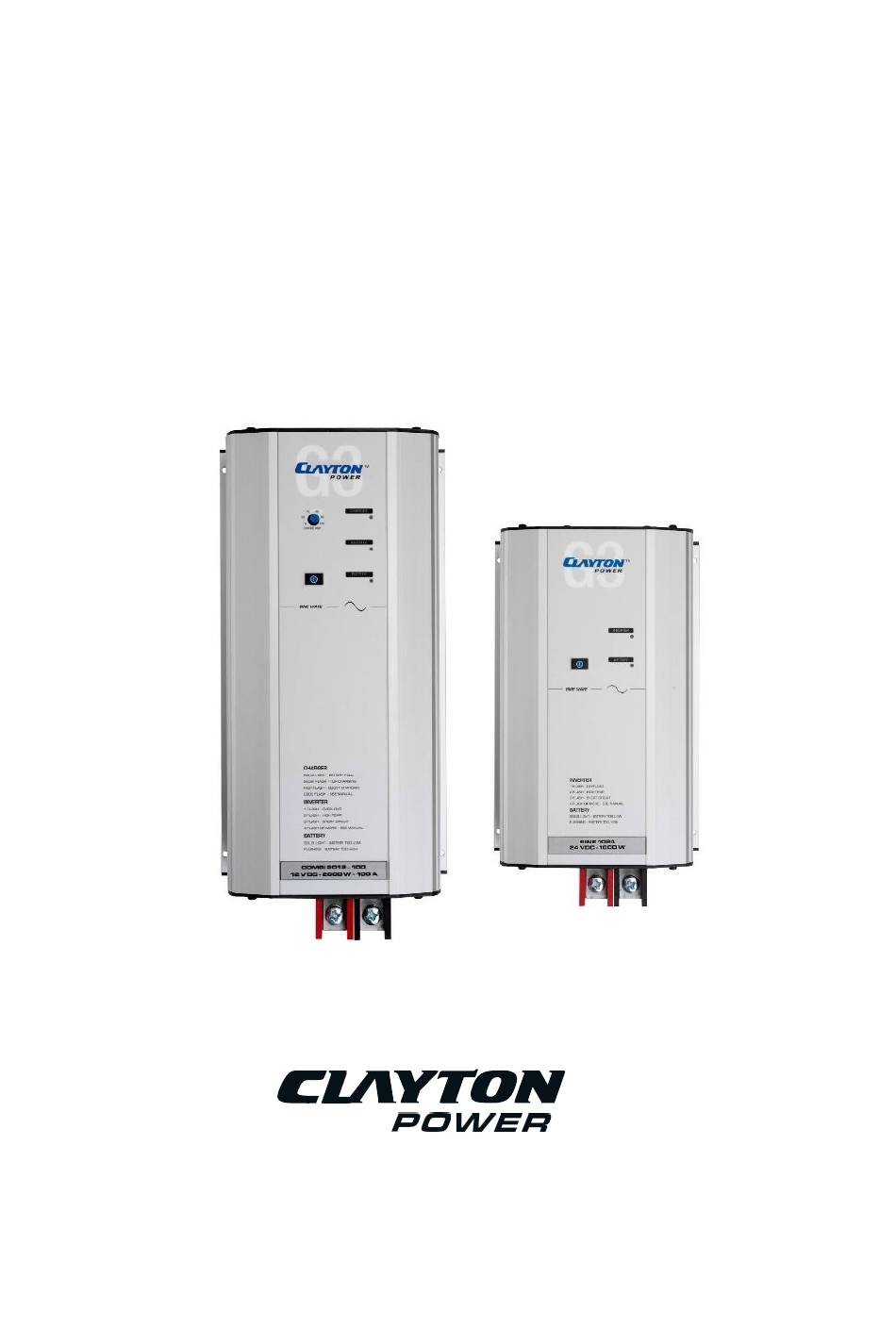

- Pagina 1 Handleiding en veiligheidsinstructies | Nederlands Herziening 3.03 G3 omvormer/oplader en omvormer serie...
- Pagina 2 NHOUD INHOUD AAN DE SLAG 1.1 I NHOUD DOOS 1.2 P RODUCTGEGEVENS GEBRUIK 2.1 I NTERFACE 2.2 O MVORMERSTAND 2.2 B ELASTINGZOEKSTAND OMVORMER 2.3 O PLADERSTAND ALLEEN BIJ OMVORMER OPLADER SPECIFICATIES 3.1 O MVORMER 3.2 O MVORMER PLADER CERTIFICERINGEN EN NALEVING VEILIGHEID 5.1 M ONTAGE...
- Pagina 3 1. A AN DE SLAG 1.1 Inhoud doos Aantal Beschrijving G3 omvormer/oplader of omvormer M8 bout AC laadconnector (Neutrik - NAC3 FCA) AC outputconnector (Neutrik - NAC3 FCB) Dataconnector 1.2 Productgegevens Zijkant output Zijkant input Beschrijving Beschrijving AC output Zekering voor AC input (10AT, 32mm x Ø6,3mm) DC+ klem DC- klem...
- Pagina 4 Bovenkant Beschrijving Aanpassing laadstroom (alleen omvormer/oplader) LED oplader actief – Groen (alleen omvormer/oplader) LED omvormer actief – Blauw Aan/uit-knop Accu LED – Rood Pinout voor connector voor data, remote en temperatuursensor (#6) Functie Voorkant - Temperatuur (alleen omvormer/oplader) + Temperatuur (alleen omvormer/oplader) Niet in gebruik Single Wire (communicatie)
- Pagina 5 2. G EBRUIK Alle installaties moeten worden uitgevoerd door installateurs met de juiste opleiding en kwalificaties. Dit document is bedoeld als een algemene handleiding voor installaties en niet als een uitgebreide stapsgewijze handleiding. Lokale regelgeving en voorschriften moeten altijd worden gevolgd en hebben voorrang op instructies in deze handleiding.
- Pagina 6 Er bevinden zich drie LED's op de achterkant van de G3. Die hebben de volgende functies: Kleur van LED Indicatie Groen Datalink "hoog" Geel Datalink "laag" Oranje Remote actief Zowel de G3 omvormer als de G3 omvormer/oplader kunnen op afstand worden geactiveerd door een spanning toe te passen op de Remote pen van een van de drie I/O connectoren.
- Pagina 7 Het volgende schema laat zien hoe de G3 omvormer/oplader moet worden aangesloten bij gebruik in de omvormerstand. Zekeringswaarden worden in de onderstaande tabel weergegeven. >3G1,5mm2 Optional AC Distribution box / >3G1,5mm2 >3G1,5mm2 >3G1,5mm2 AC Outlet >3G1,5mm2 Starter Battery Chassis WAARSCHUWING: Het gebruik van de verkeerde kabelmaat of een slechte kabelverbinding kan oververhitting en kortsluiting veroorzaken.
- Pagina 8 2.2 Belastingzoekstand omvormer De G3 kan in de belastingzoekstand worden gezet om het stroomverbruik in de stand-bystand te verlagen. In de belastingzoekstand schakelt de omvormer automatisch uit als de AC belasting lager is dan 10W. De omvormer schakelt elke 2 seconden in en detecteert dan of er een belasting aanwezig is. Gebruik de aan/uit-knop zoals beschreven in de onderstaande tabel om de belastingzoekstand in of uit te schakelen.
- Pagina 9 Bij gebruik van een externe temperatuursensor (NTC) verlaagt de oplader de laadspanning ten opzichte van de maximaal toegestane accuspanning bij de actuele accutemperatuur. De temperatuursensor moet worden gemonteerd op een punt op de accu met een goed thermisch contact. Gebruik de temperatuursensor voor optimale accuprestaties bij gebruik van loodzuuraccu's. Bij gebruik van een Li-G4 accu is de temperatuursensor niet nodig.
- Pagina 10 3. S PECIFICATIES 3.1 Omvormer Parameter Waarde Algemeen SKU-nr. CI1201 CI1202 CI1203 CI1204 CI1205 CI1206 (1012) (1312) (2012) (1024) (1524) (2324) Koeling Geforceerde lucht Bedrijfstemperatuurbereik -20 - 50°C IP classificatie Gewicht van het product 7,5kg 9,5kg 7,5kg 9,5kg Afmetingen product (B x L x H) 198 x 336 x 198 x 336 x 118mm...
- Pagina 11 3.2 Omvormer/Oplader Parameter Waarde Algemeen SKU-nr. CC1201 CC1202 CC1203 CC1204 CC1205 CC1206 (1012) (1312) (2012) (1024) (1524) (2324) Koeling Geforceerde lucht Omgevingstemperatuurbereik -20 - 50°C IP classificatie Gewicht van het product 7,5kg 9,5kg 7,5kg 9,5kg Afmetingen product (B x L x H) 198 x 336 x 118mm 198 x 198 x 336 x 118mm...
- Pagina 12 Laadspanning druppelladen 13,5V Laadrendement (max.) Connector AC output NAC3 FCB Connector AC input NAC3 FCA DC inputklemmen Connector voor Data en RJ12 type 6P6 temperatuursensor Connector voor Data en Remote Phoenix Combicon MSTB 2.5 / 3-ST-5.08 Accutypen Open, afgesloten loodzuur en Li-G4...
- Pagina 13 4. C ERTIFICERINGEN EN NALEVING Laagspanningsrichtlijn 2014/35/EU RoHs richtlijn 2011/65/EU EN62368-1, EN62133 EN 63000 EMC 2014/30/EU E-markering EN61000-6-2, EN61000-6-3 VN-ECE-reglement 10, E13 10R-05 14880 5. V EILIGHEID De volgende maatregelen zorgen voor een veilige werking van het elektrische systeem. Het niet opvolgen van deze maatregelen kan leiden tot gevaarlijke situaties met als gevolg persoonlijk letsel en schade aan de apparatuur.
- Pagina 14 Korte beschrijving van de toepassing en het probleem, inclusief eventuele op het apparaat weergegeven foutcodes. • Vraag voorafgaand aan het verzenden van het apparaat een autorisatienummer aan bij de Clayton Power dealer. Pak het apparaat zorgvuldig in en verzend het (franco) naar de Clayton Power dealer.
- Pagina 15 Sales: sales@claytonpower.com Service: service@claytonpower.com Telefoon: +45 4698 5760 Adres: Pakhusgaarden 42-48 DK-5000 Odense C, Denemarken...
