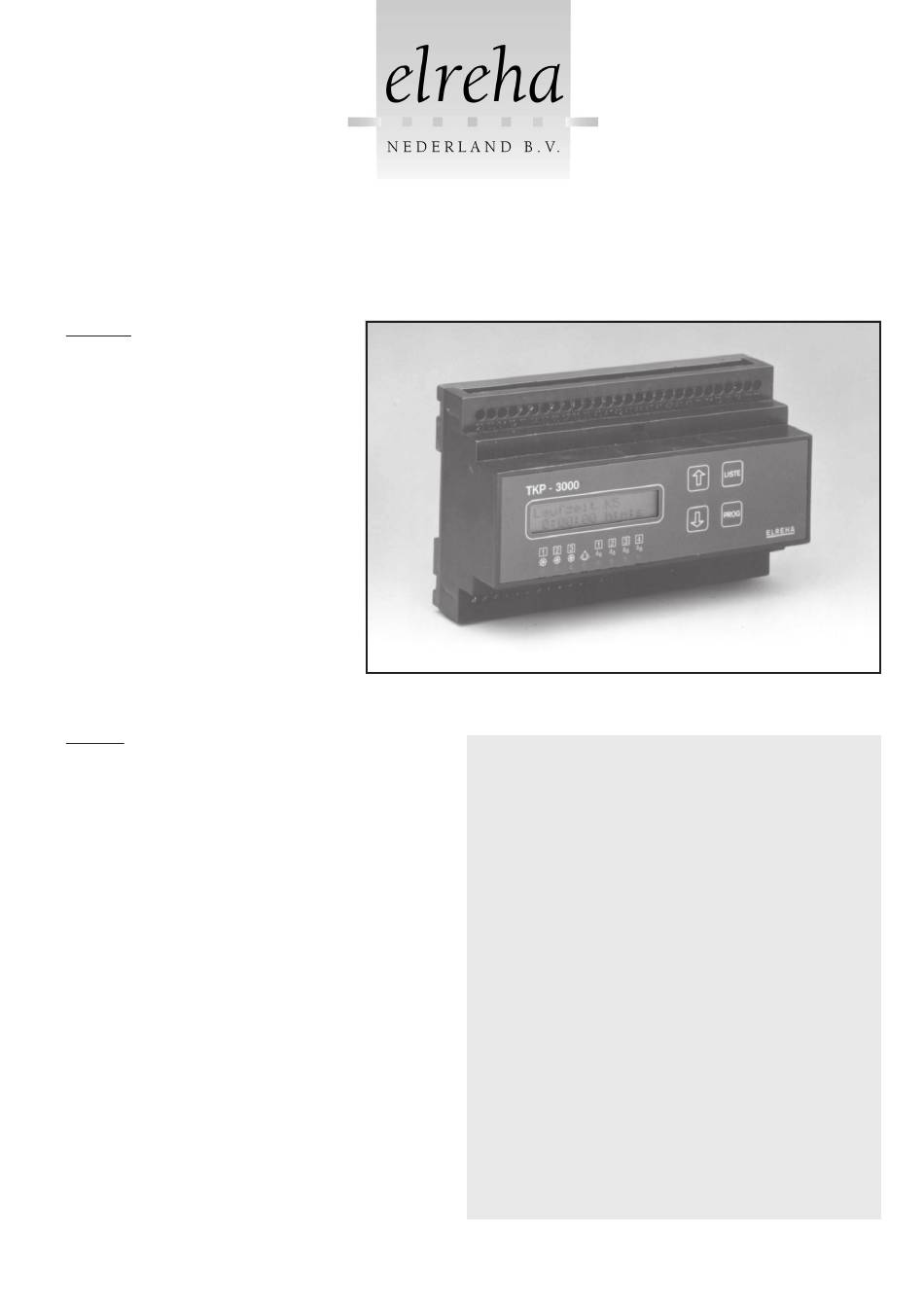

Gebruiksaanwijzing
Combinatieregelaar
Algemeen
De TKP/TKCx130/x140 is een vrij instelbare
combinatieregelaar. Doordat de regelaar vrij
instelbaar is kan deze voor praktisch alle toe-
passingen gebruikt worden.
Er kunnen maximaal 4 verschillende regel-
kringen aangestuurd worden. Tevens is de
regelaar voorzien van energiebesparende
ontdooimethodes.
De regelaar is eenvoudig te programmeren via
4 toetsen en het verlichte 4 talige LCD-display.
De regelaar is leverbaar in 3 verschillende
behuizingen.
Met de beschikbare communicatiepoorten kan
de regelaar zowel in een COOLVision netwerk
als in VPR-netwerk opgenomen worden. De
regelaar kan direct vanuit de PC of de VPR
bediend worden.
Functies
• Gebruikte taal: Nederlands, Engels, Duits of Frans
• Maximaal 4 verschillende regelkringen/installaties
• Max. 3 functies per voeler regel-/alarm-/weergave-/
ontdooivoeler
• Werking relais koelen/verwarmen/ontdooien/ventilator/
alarm/nachtafdekking/licht/ruitverwarming
• Werking stuuringang uit/alarm/deurcontact/
nachtsetpunt /ontdooiing/regelaar uit/regelkring uit/
veiligheidsketen
• Dag-/nachtsetpunt koelmachine(s) wat geactiveerd wordt
door de ingebouwde klok of de stuuringang(en)
• Uitschakelpunt verdamperventilator(en)
• Differentie en anti pendeltijd
• Werking verdamperventilator(en): interval/continu
• Ontdooimethode op basis van reële tijden en
ontdooioptimalisatie methode
• Handontdooiing of ontdooiing via stuuringang
• Max. ontdooitijd en ontdooibeëindigingstemp.
• Inschakelvertraging koelmachine(s) na ontdooien
• In- en uitschakelvertraging verdamperventilator(en)
• Hoog en laag temperatuuralarm met vertraging
• Aansturing nachtafdekking/ruitverwarming
• Opslag van storingen voorzien van datum en tijd
• Automatische omschakeling zomer-/wintertijd
• Analoge uitgang als P-/PI-/PID-regeling
TKP/TKC x130
TKP/TKC x140
Nr. 5310902-11/05NL
Intelligente ontdooiregeling (alleen x140)
• Gebruikt maar 2 temperatuurvoelers, een regel- en
ontdooibeëindigingsvoeler
• Autoadaptieve ontdooiherkenning geschikt voor stand-
alone en centrale installaties
• Ontdooistart volautomatisch, 6 starttijden of handmatig
• Pulserende ontdooiing door de verdampervoeler gestuurd
met variabele intervalltijd
• Herkenning van de hoofdverdamper bij installaties
met meerdere verdampers
• Noodbedrijf bij een breuk van de voeler of bij het
uitvallen van de ontdooiherkenning. Automatische reset
na het verhelpen van een storing.
• Het benutten van latente warmte in een verdamper
• Ventilatornadraaitijd (minder compressorstarts)
• Intelligente ventilatorregeling tijdens ontdooien
• Speciale modus tijdens koelen
De verdamper wordt al tijdens het koelen met
omgevingslucht ontdooit (minder ontdooiingen nodig)
Vanaf softwareversie 2.11
Advertenties
Samenvatting van Inhoud voor ELREHA TKP 130 Series
- Pagina 1 TKP/TKC x130 Gebruiksaanwijzing TKP/TKC x140 Combinatieregelaar Nr. 5310902-11/05NL Vanaf softwareversie 2.11 Algemeen De TKP/TKCx130/x140 is een vrij instelbare combinatieregelaar. Doordat de regelaar vrij instelbaar is kan deze voor praktisch alle toe- passingen gebruikt worden. Er kunnen maximaal 4 verschillende regel- kringen aangestuurd worden.
- Pagina 2 Voelerpositie / voelermontage ........24 advies. In bedrijfname ............24 Afmetingen en aansluitschema TKP31x0 ............... 25 TKP51x0 ............... 25 TKC191x0 ............26 Toebehoren ............... 27 Technische gegevens ..........27 CE-Conformiteitsverklaring ........27 Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 3 ñ ò Histor. fouten Gewenste waarde instellen Laatste fout 1, enz. PROG 20.02.99 11:49 PROG Ingestelde waarde bevestigen Actuele fouten Actuele fout, enz. PROG 20.02.99 11:49 Liste ( ESC) Terug naar de parameterlijsten ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 4 Parameters instellen Naast de codes voor de gebruikersniveaus is er nog een code (Identificatie) welke gevraagd wordt indien er parameters gepro- grammeerd gaan worden (zie rechts). Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 5 - De nummers in de kolom " Code " geven het gebruikersniveau aan waarin deze parameters zichtbaar zijn. - De parameterlijst bevat alle parameters, indien bij een bepaalde instelling van de regelaar parameters niet nodig zijn dan worden deze niet getoond. ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 6 - De huidige actieve setpunten/ " Code " geven alarmgrenzen worden met pijlen gebruikersniveau aan in het display gemarkeerd. waarin deze parameters zichtbaar zijn. Voorbeeld: Nachtset1 inst. 1 -> -20.0 °C <- Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 7 - De nummers in de kolom getoond. " Code " geven - Parameters gemarkeerd met gebruikersniveau aan komen alleen voor in de waarin deze parameters TKP/TKCx140 zichtbaar zijn. ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 8 - De nummers in de kolom " Code " geven het gebruikersniveau aan waarin deze parameters zichtbaar zijn. - De parameterlijst bevat alle parameters, indien bij een bepaalde instelling van de regelaar parameters niet nodig zijn dan worden deze niet getoond. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 9 - Voeler 1 is Regelvoeler 1 PID-T1 > 10-0V, PID-T1 > 20-4mA SI12: - SI34: Huidige functie stuuringangen 1 t/m 4 Alleen weergave R13: - R46: Huidige functie relais 1 t/m 4 Alleen weergave ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 10 COM-poort (Uit via Standaardweergave aanpassen: DDC) - gewenste parameter selecteren. ñ ò - toetsen gelijktijdig indrukken. - het display wordt even donker, daarna is de geselecteerde parameter de standaardweergave. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 11 Functie relais 3 (knipperend) Ventilator 1 Bevestigen "PROG" Functie relais 3 Knipperen stopt, relais werkt direct als Ventilator 1 ventilatorrelais regelkring 1 Deze stappen dienen herhaald te worden totdat alle in- en uitgangen ingesteld zijn ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 12 + ingestelde alarmafstand (" Alarm nog duurt voordat het alarmrelais af zal vallen bij een overschrijding hoog(rel)" of " Alarm hoog2(rel) ") dan valt na het verstrijken van de van de temperatuur. alarmvertragingstijd het alarmrelais af. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 13 " Noodbedrijf " ingesteld op " 30% " Het koelrelais zal dan telkens 10 minuten ingeschakeld en 20 minuten uitgeschakeld zijn. Koeling uit Het statuslampje van de bijbehorende regelkring zal bij de Koeling in noodregeling knipperen. ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 14 " SI>Analoogwaarde " uit de parameterlijst " Setpuntparam. ". Zo PID vertragingstijd T1 kan bijvoorbeeld een klep 'handmatig' open en dicht gestuurd worden. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 15 De parameter " Rest. deur open x ." uit de parameterlijst " Weergave param. " geeft aan hoelang het nog duurt voordat het alarm gemeld wordt. ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 16 Een ontdooiing kan ook via een stuuringang gestart worden. De parameter " Functie SI x " dient op " Handontdooiing " ingesteld te zijn. De ontdooiing start nadat er circa 2 seconde 230V op de stuuringang gezet is. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 17 Bij de parameter " Dif.ont.aanvr. " wordt weergegeven of er een ontdooiverzoek aanwezig is. De werkelijke ontdooistart gaat via de ingegeven ontdooistarttijden of via een commando op een stuuringang. ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 18 • Delta-T over de verdamper tijdens Regelvoeler koelen • Rijpverwijderings- en ontdooiduur van de laatste ontdooiing Ontdooi- • Berekeningen en controle van verwarming mogelijke storingen • Latente warmte gebruiken Ontdooibeëindi- gingsvoeler • Stilstandtijd benutten • Eerdere ontdooiverlopen Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 19 Daardoor wordt enerzijds 'restkoude' in de ruimte gebracht en anderzijds wordt de extra te leveren elektrische ontdooi-energie vermindert. ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 20 " Max. ont.tijd " valt. Er volgt een alarm wanneer de waarde ingesteld bij de parameter " Ont.over T>alarm " (het aantal ontdooiingen die te lang geduurd hebben) overschre- den wordt. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 21 Verloop van de ventilator tijdens ontdooien Ontdooistart Ontdooi-einde Koeling Ontdooi- beëindigingstemp. Ontdooiing Ventilator interval bij elektrische ontdooiing Ventilator continu bij elektrische ontdooiing Ventilator interval bij natuurlijke ontdooiing Ventilator continu bij natuurlijke ontdooiing Ventilator nadraaitijd Draintijd Ventilatorvertraging ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 22 (NC) aangesloten worden. Wordt de spanning van de stuuringang weggehaald (nachtbedrijf) dan trekt het relais aan, dus de 'DICHT' aansluiting van de motor moet op het maakcontact (NO) van het relais aangesloten worden. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 23 Bladzijde 23 Regelaars opgenomen in een RS485 netwerk Netwerk De TKP/TKC kan samen met andere ELREHA-regelaars via een Bediening op afstand met een SMZ31x0K netwerk met elkaar verbonden worden. Hiervoor wordt een RS485 De TKP/TKC kan m.b.v een SMZ 31x0K storingsmelder op afstand protocol gebruikt waarbij de regelaars met 2-draadsverbinding bediend worden.
- Pagina 24 Blijven er ijsnesten zitten dan dient de ontdooibeëindigingsvoeler op die plaats gemonteerd te worden. Een controle van de positie van de ontdooibeëindigingsvoeler is noodzakelijk. Bestand: 5310902-11-05NL Telefoon (0183) 447000 ELREHA NEDERLAND B.V.
- Pagina 25 37 39 2 3 2 4 8 5 T K C 5 0 0 0 Relais 1 Relais 2 Relais 3 Relais 4 Relais 5 Relais 6 Achteraanzicht 1 27 14 10 ELREHA NEDERLAND B.V. Telefoon (0183) 447000 Bestand: 5310902-11-05NL...
- Pagina 26 Voeler 3 Voeler 2 Voeler 1 Relais 6 Aansluitingen voor de connector volgens DIN 41612, Uitvoering „F“, De klemmennummers hebben betrekking op de door ELREHA voor- aanzicht van de bedradingszijde. gemonteerde en bedraadde 19" racken. Bestand: 5310902-11-05NL Telefoon (0183) 447000...
- Pagina 27 IEC 1000-4-1, IEC 1000-4-2, IEC 1000-4-3*, IEC 1000-4-4, IEC 1000-4-5, EN 55011 B, EN 50081, deel 1 en 2; EN 50082, deel 1 en 2 Deze handleiding is gemaakt door de fabrikant/Importeur door; This statement is made from the manufacturer / importer by; ELREHA Elektronische Regelungen GmbH Klaus Birkner, ..................68766 Hockenheim...
