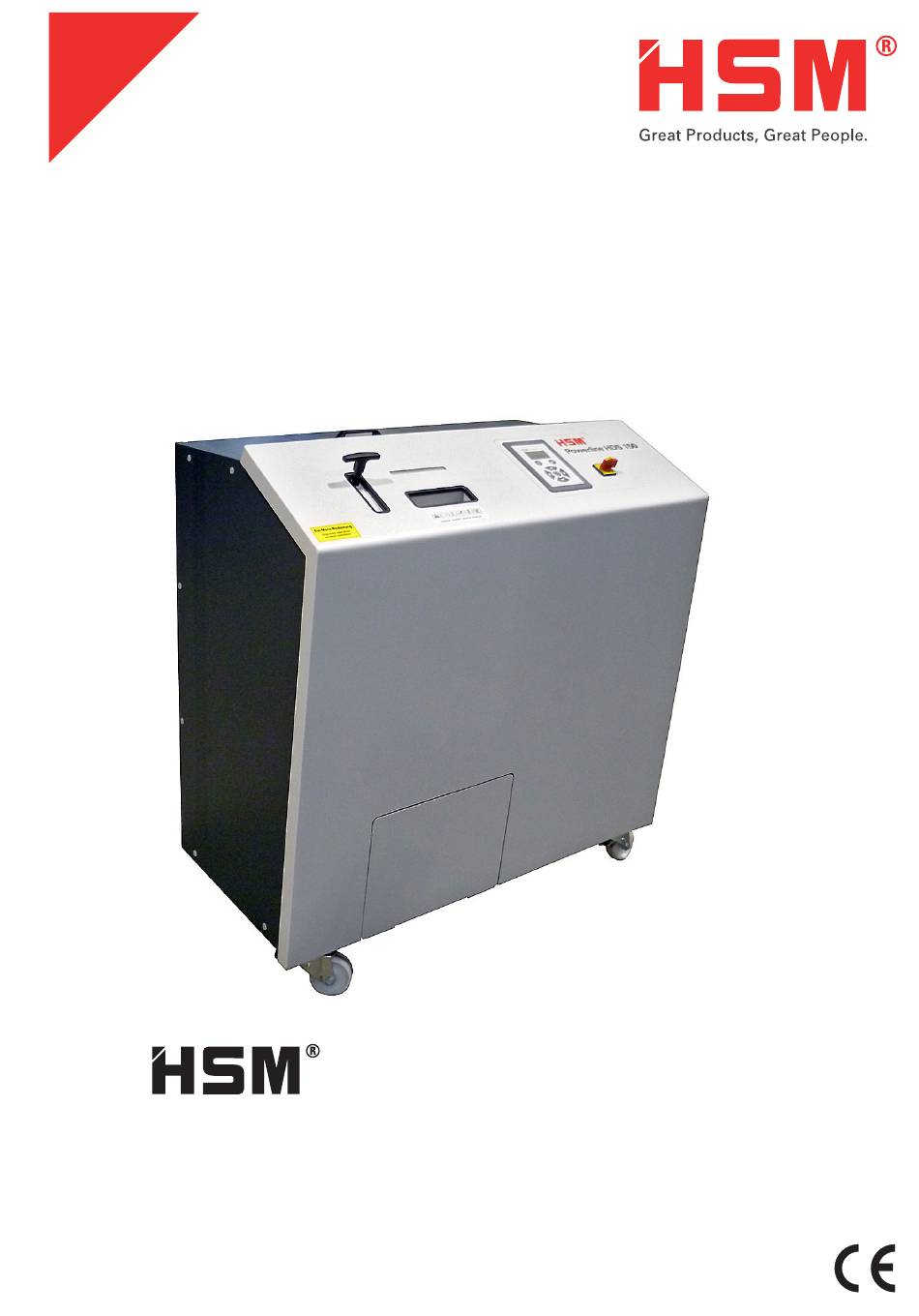

Pagina 1 All manuals and user guides at all-guides.com Powerline HDS 150 1.772.999.101 – 01/2018...
Pagina 2 Festplattenvernichter POWERLINE HDS 150 ..... . 3 english: Hard Drive Shredder POWERLINE HDS 150 ..... . 15 français: Destructeur de disque durs POWERLINE HDS 150 .
Pagina 3 Gebrauch gesichert werden. Dazu können Sie den Hauptschalter in der Aus-Stellung mit einem Vorhängeschloss versehen. • Nehmen Sie den Schredder sofort außer Betrieb, wenn Sie Mängel an den Sicher- heitsmaßnahmen feststellen. 01/2018 HSM Powerline HDS 150...
Pagina 4 Füllstand überwacht wird. Bei vollem Behäl- ter wird die Maschine abgeschaltet und der Bediener im Anzeigefeld und der Statusleiste informiert, dass das Leeren des Behälters erfor- derlich ist. Im Bedienfeld werden Einstellungen vorgenom- men und Betriebswerte angezeigt. HSM Powerline HDS 150 01/2018...
Pagina 5 All manuals and user guides at all-guides.com deutsch 2.4 Übersicht HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Hauptschalter Bedienfeld Zuführschacht Schieber Klappe Schublade mit Behälter Lenk- und Bremsrollen Typenschild Statusleiste 01/2018 HSM Powerline HDS 150...
Pagina 6 Emissionsschalldruckpegel 61 dB(A) / 78 dB(A) (im Leerlauf / unter Last) Umgebungsbedingungen für Trans- port, Lagerung und Betrieb: Temperatur -10 °C bis +25 °C relative Luftfeuchte max. 90 %, nicht kondensierend Höhe über NN max. 2.000 m 2.6 Maßbild 1200 HSM Powerline HDS 150 01/2018...
Pagina 7 Achten Sie darauf, dass das Anschlusskabel frei liegt und nicht auf das Kabel getreten werden kann. Stecken Sie den Anschlussstecker der Maschine in eine ordnungsgemäß installierte • Arretieren Sie die vorderen Rollen durch Her- Steckdose. abdrücken des Bremshebels. 01/2018 HSM Powerline HDS 150...
Pagina 8 Festplattenvernichter einschalten • Drehen Sie den Hauptschalter auf Stellung I. 1 Anzeigefeld 2 Menü-Taste RAL 1035 Lichtgrau 3 LED (zweifarbig grün / rot) RAL 7011 Eisengrau 4 Enter-Taste HKS 13 5 Steuerungstasten transparent 6 Stopp-Taste HSM Powerline HDS 150 01/2018...
Pagina 9 Statusleiste rot leuchten und die LED rot blinken. Nachdem Sie die Schublade geschlossen haben verlischt die Anzeige und die Statusleiste leuch- tet rot. Die Maschine kann wieder in Betrieb genommen werden. 01/2018 HSM Powerline HDS 150...
Pagina 10 Sie damit anwählen können. grün leuchtet. Materialvernichtung beenden • Drücken Sie die Stopp-Taste. Festplattenvernichter ausschalten • Drehen Sie den Hauptschalter auf Stellung 0. In dieser Position können Sie den Hauptschalter mit einem Vorhän- geschloss gegen unbefugtes Ein- schalten sichern. HSM Powerline HDS 150 01/2018...
Pagina 11 Durch langes betätigen der STOPP Taste wird der Istwerte: Festplatten / Tag Zähler auf „0“ zurückgestellt. Festplatten / Tag     weiter zurück Menü „Einstellun- Zurück zum Menü gen“ aufrufen. „Istwerte“. 01/2018 HSM Powerline HDS 150...
Pagina 12   Einstellbereich: „Nein“ (Schneidwerk bleibt eingeschaltet)   oder 1 min bis 60 min in Schritten von 1 min weiter zurück Menü verlassen zurück zur Grundanzeige *: Erläuterung zu dieser Einstellung siehe nächste Seite. HSM Powerline HDS 150 01/2018...
Pagina 13 Eingabe eines Tragen Sie stets Schutzhandschuhe! Passwortes erforderlich. Die Parameter dürfen • Entnehmen Sie die Festplatten durch die nur von HSM-Technikern verändert werden. Klappe. • Starten Sie das Schneidwerk erneut. Drücken Sie dazu die Taste „vorwärts“.
Pagina 14 Gesetzeslage ständigen Veränderungen unter- worfen ist, bitten wir Sie, sich zum gegebenen Zeitpunkt mit Ihrer kommunalen Verwaltung in Verbindung zu setzen. Auch die Firma HSM als Wartungsarbeiten dürfen nur vom HSM–Kun- Hersteller berät Sie gern zur Entsorgung Ihrer dendienst und Service–Technikern unserer Altmaschine.
Pagina 15 To do so, you can secure the mains switch with a padlock when it is in the off position. • Shut down the machine immediately if you notice any safety measures that are not in place. 01/2018 HSM Powerline HDS 150...
Pagina 16 When the container is full, the machine shuts down and informs the operator in the display panel and status bar that the container needs to be emptied. The operator control panel can be used to adjust settings and view operating values. HSM Powerline HDS 150 01/2018...
Pagina 17 All manuals and user guides at all-guides.com english 2.4 Overview HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Main switch Control panel Feed chute Slide Flap Drawer with container Braking swivel castors Name plate Status bar 01/2018...
Pagina 18 Emission sound pressure level 61 dB (A) / 78 dB(A) (idle running / under load) Ambient conditions for transport, sto- rage and operation: Temperature -10 °C up to +25 °C relative humidity max. 90%, non-condensing height above SL max. 2,000 m 2.6 Dimension drawing 1200 HSM Powerline HDS 150 01/2018...
Pagina 19 Make sure the power cable is unobstructed and that nobody can tread on it. Connect the power plug of the machine into a properly installed socket. • Lock the front castors by pressing down the brake lever. 01/2018 HSM Powerline HDS 150...
Pagina 20 • Turn the main switch to the I position. 1 Display panel 2 Menu button RAL 1035 Lichtgrau 3 LED (2 colours green / red) RAL 7011 Eisengrau 4 Enter button HKS 13 5 Control buttons transparent 6 Stop button HSM Powerline HDS 150 01/2018...
Pagina 21 LEDs flash red. After you have closed the drawer, the indicator goes off and the status bar lights up red. The machine can be put back into operation. 01/2018 HSM Powerline HDS 150...
Pagina 22 LED turns green. Ending material shredding • Press the Stop button. Switching the hard drive shredder off • Turn the main switch to the position 0. In this position you can secure the main switch against unauthorised switch-on using a padlock. HSM Powerline HDS 150 01/2018...
Pagina 23 Next previous Next previous By holding down the STOP key, the hard disk/day counter is Actual values: reset to “0”. Hard drives/day     Next previous Access “Settings” Back to “Actual menu. values” menu. 01/2018 HSM Powerline HDS 150...
Pagina 24 Setting range: “No” (cutting unit remains switched on) or 1 min   to 60 min in steps of 1 min Next previous Exit menu Back to the basic display *: See next page for an explanation of this setting. HSM Powerline HDS 150 01/2018...
Pagina 25 It is necessary to enter a password before you Protective gloves should be worn at all times. can query and modify system settings. Param- eters may only be changed HSM technicians. • Remove the hard drive through the lid. • Restart the cutting unit. To do so, press the “Forward”...
Pagina 26 As the manufacturer, Service work may only be carried out by the HSM would be glad to advise you on the dis- HSM Customer Service or by the service tech- posal of your old machine.
Pagina 27 être mise à l’arrêt et protégée de tout usage non autorisé. Pour ce faire, vous pouvez équiper l’interrupteur principal en position arrêt d’un cadenas. • Mettez immédiatement le destructeur hors service si vous remarquez des défauts dans les mesures de sécurité. 01/2018 HSM Powerline HDS 150...
Pagina 28 Le tableau de commande permet de procéder aux réglages et d’afficher les valeurs de fonc- tionnement. HSM Powerline HDS 150 01/2018...
Pagina 29 All manuals and user guides at all-guides.com français 2.4 Vue d’ensemble HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Interrupteur principal tableau de commande Conduit d’introduction Tiroir Clapet Tiroir à déchets avec conteneur Roulettes pivotantes et roulettes à frein Plaque signalétique...
Pagina 30 (en marche à vide / en fonctionnement) Conditions ambiantes pour le trans- port, le stockage et l’exploitation : Température -10 °C à +25 °C Humidité relative de l’air max. 90 %, sans condensation Hauteur au-dessus du niveau zéro max. 2 000 m 2.6 Dessin coté 1200 HSM Powerline HDS 150 01/2018...
Pagina 31 Veillez à ce que le câble de raccordement reste libre et que personne ne marche dessus. Branchez la prise de raccordement de la machine dans une prise secteur d’installation • Bloquez les roulettes avant en abaissant conforme. le levier de frein. 01/2018 HSM Powerline HDS 150...
Pagina 32 • Tournez l’interrupteur principal sur la position I. 1 Champ d’affichage 2 Touche Menu RAL 1035 Lichtgrau 3 LED (bicolore verte/rouge) RAL 7011 Eisengrau 4 Touche Entrée HKS 13 5 Touches de commande transparent 6 Touche Stop HSM Powerline HDS 150 01/2018...
Pagina 33 LED doivent clignoter en rouge. Une fois que vous avez fermé le tiroir à déchets, l’affichage s’éteint et la barre d’état est allumé en rouge. La machine peut être remise en service. 01/2018 HSM Powerline HDS 150...
Pagina 34 Arrêt de la destruction du matériau • Appuyez sur la touche Stop. Extinction du destructeur de disque durs • Tournez l’interrupteur principal en position 0. Dans cette position, vous pouvez verrouiller l’interrupteur principal avec un cadenas pour empêcher une mise en marche non autorisée. HSM Powerline HDS 150 01/2018...
Pagina 35 / jours est réinitialisé sur « 0 ». Disques durs / jours     Suivant | Précédent Ouvrir le menu Revenir au menu « Réglages ». « Valeurs actuelles ». 01/2018 HSM Powerline HDS 150...
Pagina 36  ou 1 minute à 60 minutes par incréments d’1 minute   Suivant | Précédent Quitter le menu Retour à l’affichage de base * : Pour l’explication de ce réglage, voir la page suivante. HSM Powerline HDS 150 01/2018...
Pagina 37 Les paramètres ne peuvent être modifiés même à l’arrêt. que par des techniciens HSM. Veuillez porter des gants en permanence ! • Retirez les disques durs par la trappe. • Redémarrez le bloc de coupe.
Pagina 38 Le fabricant HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany déclare par la présente que le destructeur de disque durs de type HSM HDS 150 cor- respond, en raison de sa conception et de sa construction, dans la version commercialisée par nous, aux exigences en matière de santé...
Pagina 39 A tale fine è possibile bloccare con un lucchetto l’interruttore principale sulla posizione di spento. • Disattivare immediatamente la macchina appena si riscontrano carenze nelle misure di sicurezza. 01/2018 HSM Powerline HDS 150...
Pagina 40 Quando è pieno, la macchina si disattiva e l’utente viene informato nel display e nella barra di stato che è necessario svuotare il conte- nitore. Nel pannello di controllo si effettuano le impo- stazioni e vengono visualizzati i valori di funzionamento. HSM Powerline HDS 150 01/2018...
Pagina 41 All manuals and user guides at all-guides.com italiano 2.4 Panoramica HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Interruttore principale pannello di controllo Apertura di alimentazione Slittone Sportello Cassetto con contenitore Rotelle di guida e rotelle con freno...
Pagina 42 61 dB(A) / 78 dB(A) (a ciclo vuoto/con carico) Condizioni ambientali per trasporto, stoccaggio e funzionamento: temperatura da -10 °C a +25 °C umidità relativa dell’aria max 90%, senza condensa altezza sopra il l.d.m. max 2.000 m 2.6 Disegno quotato 1200 HSM Powerline HDS 150 01/2018...
Pagina 43 Assicurarsi che il cavo di collega- mento sia libero e di non calpestarlo. Inserire la spina di rete della macchina in una presa correttamente installata. • Fissare le rotelle anteriori abbassando la leva del freno. 01/2018 HSM Powerline HDS 150...
Pagina 44 • Ruotare l’interruttore principale sulla posizione I. 1 Display 2 Tasto menu RAL 1035 Lichtgrau 3 LED (due colori: verde / rosso) RAL 7011 Eisengrau 4 Tasto Enter HKS 13 5 Tasti di comando transparent 6 Tasto d’arresto HSM Powerline HDS 150 01/2018...
Pagina 45 LED rosso. Dopo aver chiuso il cassetto, la spia si spegne e la barra di stato s’illumina di rosso. La macchina può essere messa nuovamente in funzione. 01/2018 HSM Powerline HDS 150...
Pagina 46 Arresto della distruzione del materiale • Premere il tasto Stop. Disattivazione del distruttore di dischi rigidi • Ruotare l’interruttore principale sulla posizione 0. In questa posizione è possibile bloccare l’interruttore principale con un lucchetto contro un’attiva- zione non autorizzata. HSM Powerline HDS 150 01/2018...
Pagina 47 Attivando a lungo il tasto STOPP il contatore dei dischi rigidi / Valori effettivi: giorno viene ripristinato su “0”. Dischi rigidi / giorno     avanti indietro Richiamare menu Torna al menu “Impostazioni”. “Valori effettivi”. 01/2018 HSM Powerline HDS 150...
Pagina 48 Possibili regolazioni: “No” (l’utensile da taglio rimane attivo)   avanti indietro oppure da 1 min. a 60 min. in passaggi da 1 min. Uscita menu Torna alla visualizzazione iniziale *: Per spiegazioni di questa impostazione vedi la prossima pagina. HSM Powerline HDS 150 01/2018...
Pagina 49 Premere il tasto “Avanti”. In caso di messaggi di errore di qualsiasi tipo, disattivare la macchina e riattivarla dopo un tempo di attesa di un minuto. Se l’errore dovesse ripresentarsi avvisare la nostra assistenza clienti. 01/2018 HSM Powerline HDS 150...
Pagina 50 Anche HSM, in qualità I lavori di manutenzione devono essere eseguiti di azienda produttrice, è a vostra disposizione dal servizio di assistenza clienti HSM e dai tec- per fornirvi informazioni sullo smaltimento della nici del servizio di assistenza dei nostri partner vostra vecchia apparecchiatura.
Pagina 51 Para ello, puede poner un candado en el interruptor principal en la posición de desconexión. • Pare inmediatamente la trituradora si determina deficiencias en las medidas de seguridad. 01/2018 HSM Powerline HDS 150...
Pagina 52 En el panel de mando se realizan los ajustes y se indican los valores de servicio. HSM Powerline HDS 150 01/2018...
Pagina 53 All manuals and user guides at all-guides.com español 2.4 Vista general HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Interruptor principal Panel de mando Ranura de entrada Corredera Trampilla Cajón con recipiente Ruedas de direccionamiento y freno Placa de características Listón de estado...
Pagina 54 (marcha en vacío / cargada) Condiciones ambientales para el transporte, el almacenamiento y el servicio: Temperatura entre -10 °C y +25 °C Humedad relativa del aire máx. 90 %, sin condensar Altura sobre el nivel del mar máx. 2.000 m 2.6 Plano acotado 1200 HSM Powerline HDS 150 01/2018...
Pagina 55 Asegúrese de que el cable de conexión quede libre y a que no se pueda pisar. Enchufe el conector de la máquina en una caja de enchufe instalada correctamente. • Bloquee las ruedas delanteras empujando hacia abajo la palanca del freno. 01/2018 HSM Powerline HDS 150...
Pagina 56 I. 1 Pantalla 2 Tecla de menú RAL 1035 Lichtgrau 3 LED (de dos colores verde / rojo) RAL 7011 Eisengrau 4 Tecla Enter HKS 13 5 Teclas de control transparent 6 Tecla de parada HSM Powerline HDS 150 01/2018...
Pagina 57 LED parpadean en rojo. Después de cerrar el cajón se apaga el indica- dor y el listón de estado se ilumina en rojo. La máquina puede ponerse nuevamente en funcionamiento. 01/2018 HSM Powerline HDS 150...
Pagina 58 Finalizar la destrucción de material • Pulse la tecla stop. Seleccionar la destructora de discos duros • Gire el interruptor principal a la posición 0. En esta posición, puede asegurar el interruptor principal contra conexiones no autorizadas con un candado. HSM Powerline HDS 150 01/2018...
Pagina 59 Mediante un accionamiento prolongado de la tecla STOP Valores actuales: se restablece a “0” el contador de discos duro / día. Discos duros / día     Continuar | Volver Abra el menú Volver al menú “Ajustes”. “Valores actuales”. 01/2018 HSM Powerline HDS 150...
Pagina 60  tado) o entre 1 minuto hasta 60 minutos en pasos de 1 minuto. Continuar | Volver Salir del menú Volver a la pantalla principal *: véase página siguiente para una explicación de este ajuste. HSM Powerline HDS 150 01/2018...
Pagina 61 Para poder consultar y modificar los ajustes del También es posible sistema, es necesario introducir una contraseña. sufrir cortes por los rodillos de cuchilla estan- Solo técnicos de HSM tienen permitido modificar do la instalación parada. los parámetros. Use siempre guantes de protección.
Pagina 62 Dado que la legislación al respecto cambia constantemente, le rogamos se ponga en contacto con las auto- Solo el servicio postventa de HSM y los téc- ridades locales cuando llegue el momento. nicos de mantenimiento de nuestras partes También la empresa HSM, en su calidad de fabri-...
Pagina 63 Além disso, pode colocar um cadeado no interruptor principal quando este se encontrar na posição desligada. • Coloque a destruidora imediatamente fora de funcionamento se detetar anomalias nas medidas de segurança. 01/2018 HSM Powerline HDS 150...
Pagina 64 é desligada e o uti- lizador informado através do painel de comando de que é necessário esvaziar o recipiente. Os ajustes e a exibição dos valores operacio- nais são realizados no painel de comando. HSM Powerline HDS 150 01/2018...
Pagina 65 All manuals and user guides at all-guides.com português 2.4 Vista geral HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Interruptor principal Painel de comando Calha de enchimento Alavanca Tampa Gaveta com recipiente Rodas orientáveis e de bloqueio Chapa de características...
Pagina 66 61 dB(A) / 78 dB(A) (marcha em vazio/sob carga) Condições ambientais durante o transporte, armazenamento e funcionamento: Temperatura -10 °C até +25 °C Humidade relativa do ar máx. 90%, sem condensação Altura acima do nível do mar máx. 2000 m 2.6 Desenho de dimensões 1200 HSM Powerline HDS 150 01/2018...
Pagina 67 Tenha atenção para que o cabo de ligação esteja livre e não possa ser pisado. Insira a ficha de conexão da máquina numa tomada devidamente instalada. • Bloqueie as rodas dianteiras, pressionando a alavanca de travagem para baixo. 01/2018 HSM Powerline HDS 150...
Pagina 68 I. 1 Painel de comando 2 Botão de menu RAL 1035 Lichtgrau 3 LED (duas cores verde/vermelho) RAL 7011 Eisengrau 4 Botão de confirmação HKS 13 5 Setas de comando transparent 6 Botão Stop HSM Powerline HDS 150 01/2018...
Pagina 69 LED devem piscar a vermelho. Depois de ter fechado a gaveta, a indicação apaga e a barra de estado acende a vermelho. A máquina pode ser novamente colocada em funcionamento. 01/2018 HSM Powerline HDS 150...
Pagina 70 Terminar a destruição do material • Prima o botão Stop. Desligar a destruidora de discos rígidos • Rode o interruptor principal para a posição 0. Nesta posição, o interruptor prin- cipal pode ser bloqueado com um cadeado contra uma colocação em funcionamento inadvertida. HSM Powerline HDS 150 01/2018...
Pagina 71 Ao premir a tecla STOP de forma prolongada, Valores reais: o contador de discos rígidos/dias é reposto para “0”. Discos rígidos / dia     avançar voltar Abrir o menu Voltar ao menu “Ajustes”. “Valores reais”. 01/2018 HSM Powerline HDS 150...
Pagina 72 Âmbito de ajuste: “Não” (mecanismo cortador permanece   ligado) ou 1 min-60 min em passos de 1 min avançar voltar Sair do menu Voltar à indicação de base *: consultar a próxima página para mais informações sobre este ajuste. HSM Powerline HDS 150 01/2018...
Pagina 73 No caso de mensagens de erro de qualquer tipo, a máquina desliga-se e volta a ligar-se após um tempo de espera de um minuto. Se o erro persistir, entre em contacto com a nossa assistência técnica. 01/2018 HSM Powerline HDS 150...
Pagina 74 O fabricante HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Alemanha vem por este meio declarar que a destruidora de discos rígidos do tipo HSM HDS 150 satisfaz, graças à sua conceção e ao tipo de construção, na versão por nós comercializada, os requisitos de segu- rança e de saúde básicos das diretivas UE apresentadas...
Pagina 75 U kunt dit doen door de hoofdschakelaar in de uit-stand van een hangslot te voorzien. • Stel de shredder meteen buiten werking als u eventuele gebreken in de veiligheidsmaat- regelen vaststelt. 01/2018 HSM Powerline HDS 150...
Pagina 76 Wanneer de bak vol is, wordt de machine uitgeschakeld en de gebruiker in het weergaveveld en de statusbalk geïnformeerd, dat de bak moet worden geleegd. In het bedieningspaneel worden instellingen uit- gevoerd en bedrijfswaarden weergegeven. HSM Powerline HDS 150 01/2018...
Pagina 77 All manuals and user guides at all-guides.com nederlands 2.4. Overzicht HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Hoofdschakelaar Bedieningspaneel Toevoerschacht Duwer Klep Lade met bakken Lenk- und Bremsrollen Typeplaatje Statusbalk 01/2018 HSM Powerline HDS 150...
Pagina 78 534 kg Volume van de snijgoedbak 37,0 l Geluidsemissie (stationair / belast) 61 dB(A) / 78 dB(A) Omgevingsvoorwaarden voor transport, opslag en gebruik: Temperatuur -10 °C tot +25 °C Relatieve luchtvochtigheid max. 90 %, niet-condenserend Hoogte boven NAP max. 2000 m 2.6 Afmetingen 1200 HSM Powerline HDS 150 01/2018...
Pagina 79 Steek de stekker van de machine in een geaard stopcontact dat volgens de voorschrif- ten is geïnstalleerd. • Zet de voorste rollen vast door de remhendel neer te drukken. 01/2018 HSM Powerline HDS 150...
Pagina 80 Hardeschijfvernietiger inschakelen • Draai de hoofdschakelaar op stand I. 1 Weergavepaneel 2 Menutoets RAL 1035 Lichtgrau 3 Ledje (tweekleurig groen/rood) RAL 7011 Eisengrau 4 Enter-toets HKS 13 5 Bedieningstoetsen transparent 6 Stop-toets HSM Powerline HDS 150 01/2018...
Pagina 81 Nadat de lade is gesloten, gaat de weergave uit en de statusbalk brandt rood. De machine kan weer in bedrijf worden gesteld. 01/2018 HSM Powerline HDS 150...
Pagina 82 Materiaalvernietiging beëindigen • Druk op de stoptoets. Hardeschijfvernietiger uitschakelen • Draai de hoofdschakelaar in de stand 0. In deze positie kunt u de hoofd- schakelaar beveiligen met een hangslot om ongeoorloofd inscha- kelen te voorkomen. HSM Powerline HDS 150 01/2018...
Pagina 83 Door lang bedienen van de STOP knop wordt de harde Werkelijke waarden: schijf/dag teller teruggezet op „0”. Harde schijf/dag     volgende | vorige Menu „Instellingen” Terug naar het menu oproepen. „Werkelijke waarden”. 01/2018 HSM Powerline HDS 150...
Pagina 84 Instelbereik: „Nee” (snijwerk blijft ingeschakeld) of 1 min tot   60 min in stappen van 1 min volgende | vorige Menu verlaten Terug naar startscherm *: Zie de volgende pagina voor uitleg van deze instelling. HSM Powerline HDS 150 01/2018...
Pagina 85 Om systeeminstellingen op te vragen en wijzi- Draag altijd veiligheidshandschoenen! gen, moet een wachtwoord worden ingevoerd. De parameters mogen alleen door HSM-technici • Haal de harde schijf door de klep eruit. worden gewijzigd. • Start het snijwerk opnieuw. Druk daarvoor op de toets „volgende”.
Pagina 86 De fabrikant HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany verklaart dat de hardeschijf- vernietiger van het type HSM HDS 150 op basis van zijn concept en constructie in de door ons op de markt gebrach- te uitvoering aan de fundamentele veiligheids- en gezond-...
Pagina 87 I forbindelse kan man sætte hovedafbryderen på Fra-stillingen med en hængelås. • Tag makulatoren ud af drift med det samme, hvis der konstateres mangler på sikkerheds- foranstaltningerne. 01/2018 HSM Powerline HDS 150...
Pagina 88 Når beholderen er fyldt, slukkes maskinen, og brugeren får en information på displayfeltet og i statuspanelet om, at beholderen skal tømmes. De udførte indstillinger og driftsværdier vises i betjeningsfeltet. HSM Powerline HDS 150 01/2018...
Pagina 89 All manuals and user guides at all-guides.com dansk 2.4 Oversigt HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Hovedafbryder Betjeningsfelt Tilførselsåbning Skyder Klap Skuffe med beholder Styre- og bremsehjul Typeskilt Statuspanel 01/2018 HSM Powerline HDS 150...
Pagina 90 Materialebeholderens volumen 37,0 l Emissionslydtrykniveau 61 dB(A) / 78 dB(A) (i tomgang/under belastning) Omgivelsesbetingelser for transport, opbevaring og drift: Temperatur -10 °C til +25 °C Relativ luftfugtighed Maks. 90 %, ikke-kondenserende Højde over NN Maks. 2.000 m 2.6 Måltegning 1200 HSM Powerline HDS 150 01/2018...
Pagina 91 Sørg for, at tilslutningskablet ligger frit, og at der ikke kan trædes på kablet. Sæt maskinens tilslutningsstik ind i en korrekt installeret stikdåse. • Lås de forreste hjul ved at trykke bremsear- men ned. 01/2018 HSM Powerline HDS 150...
Pagina 92 Tilkobling af makulatoren til harddiske • Drej hovedafbryderen til stillingen I. 1 Displayfelt 2 Menu-tast RAL 1035 Lichtgrau 3 LED (tofarvet grøn/rød) RAL 7011 Eisengrau 4 Enter-tast HKS 13 5 Styretaster transparent 6 Stop-tast HSM Powerline HDS 150 01/2018...
Pagina 93 Du kan tilføre mere mate- riale.  Visningen “Skuffe åben” skal vises, sta- tuspanelet lyse rødt og lysdioden blinke rødt. Efter du har lukket skuffen, slukker visningen, og statuspanelet lyser rødt. Maskinen kan tages i drift igen. 01/2018 HSM Powerline HDS 150...
Pagina 94 Afslutning af makulering af materiale • Tryk på Stop-tasten. Frakobling af makulatoren til harddiske • Drej hovedafbryderen til stillingen 0. Hovedafbryderen kan sikres i denne position mod, at uvedkom- mende kan slå den til. HSM Powerline HDS 150 01/2018...
Pagina 95   Fortsæt | Tilbage Fortsæt | Tilbage Ved at trykke længe på STOP-tasten resettes Faktiske værdier: harddiskene/dagtælleren til “0”. Harddiske/dag     Fortsæt | Tilbage Åbn menuen Tilbage til menuen “Indstillinger”. “Faktiske værdier”. 01/2018 HSM Powerline HDS 150...
Pagina 96 Indstillingsområde: “Nej” (skæreværket er fortsat tændt) eller   1 min til 60 min i trin på 1 min Fortsæt | Tilbage Forlad menu Tilbage til grundvisning *: Se næste side for at få en forklaring af denne indstilling. HSM Powerline HDS 150 01/2018...
Pagina 97 • Start skæreværket igen. Tryk i den forbindelse på tasten “Fremad”. Ved alle typer fejlmeldinger skal maskinen slukkes og tændes igen efter en ventetid på et minut. Hvis fejlen fortsat findes, skal du kontakte vores kundeservice. 01/2018 HSM Powerline HDS 150...
Pagina 98 ændringer, beder vi dig om på det givne tids- punkt at kontakte dine kommunale myndigheder. Firmaet HSM rådgiver dig som producent også Vedligeholdelses må kun udføres af HSM- gerne vedrørende bortskaffelse af din gamle kundeservice og serviceteknikere fra vores maskine.
Pagina 99 Sätt ett hänglås på huvudström- brytaren i AV-läget för att säkra den mot att slås på av misstag. • Stäng omedelbart av maskinen om du kan fastställa brister på säkerhetsåtgärderna. 01/2018 HSM Powerline HDS 150...
Pagina 100 Det sönderskurna materialet faller ner i en uppsamlingsbehållare vars nivå övervakas. När behållaren är full stängs maskinen av och användaren kan läsa på displayen att behållaren måste tömmas. I kontrollpanelen kan du göra inställningar och visa driftvärden. HSM Powerline HDS 150 01/2018...
Pagina 101 All manuals and user guides at all-guides.com svenska 2.4 Översikt HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Huvudströmbrytare Manöverpanel Inmatningsöppning Skjutreglage Lucka Låda med behållare Styr- och bromsrullar Typskylt Statusfält 01/2018 HSM Powerline HDS 150...
Pagina 102 534 kg Behållarens volym 37,0 l Emissionsljudtrycksnivå 61 dB(A)/78 dB(A) (i tomgång/last) Omgivningsförhållanden för transport, förvaring och drift: Temperatur -10 °C till +25 °C relativ luftfuktighet Max. 90 %, icke-kondenserande Höjd över havet Max. 2 000 m 2.6 Mått 1200 HSM Powerline HDS 150 01/2018...
Pagina 103 Se till att anslutningskabeln ligger fritt och att man inte kan trampa på den. Anslut maskinens anslutningskontakt till ett korrekt installerat uttag. • Lås framhjulen genom att trycka ned bromsspaken. 01/2018 HSM Powerline HDS 150...
Pagina 104 åtgärdas. Slå på datamediaförstöraren • Vrid huvudströmbrytaren till läget I. 1 Display 2 Menyknapp RAL 1035 Lichtgrau 3 Lysdiod (tvåfärgad grön/röd) RAL 7011 Eisengrau 4 Enter-knapp HKS 13 5 Styrknappar transparent 6 Stop-knapp HSM Powerline HDS 150 01/2018...
Pagina 105 Nu kan du mata in mate- rial.  Indikatorn ska visa ”Öppna luckan”, status- fältet lysa rött och lysdio- den blinka rött. När du har stängt luckan slocknar indikatorn och statusfältet lyser rött. Du kan använda maskinen igen. 01/2018 HSM Powerline HDS 150...
Pagina 106 är aktiva och vilka funktioner som du kan välja med dem. Avsluta materialförstörelse • Tryck på Stop-knappen. Stänga av datamediaförstöraren • Vrid huvudströmbrytaren till läget 0. I detta läge kan du säkra huvud- strömbrytaren med ett hänglås. HSM Powerline HDS 150 01/2018...
Pagina 107   Fortsätt | Tillbaka Fortsätt | Tillbaka Om du trycker in STOPP-knappen länge återställs räknaren Ärvärden: Hårddiskar/dag till ”0”. Hårddiskar/dag     Fortsätt | Tillbaka Öppna menyn Tillbaka till menyn ”Inställningar”. ”Ärvärden”. 01/2018 HSM Powerline HDS 150...
Pagina 108 Inställningar: ”Nej” (Skärverket förblir påslaget) eller 1 min till   60 min i steg om 1 min   Fortsätt | Tillbaka Lämna meny tillbaks till ursprungsdisplay *: Se nästa sida för en kommentar om denna inställning. HSM Powerline HDS 150 01/2018...
Pagina 109  Programversionen visas. Knivvalsarna kan orsaka För att visa och modifiera systeminställningar skärsår även när maskinen står still. måste ett lösenord anges. Endast HSM-tekniker Använd alltid skyddshandskar! får ändra parametrarna. • Ta ut datamedierna genom luckan. • Starta skärverket på nytt.
Pagina 110 Eftersom lagar och föreskrifter ändras, bör du kontakta ansvariga, lokala myndighe- ter när maskinen ska avfallshanteras. Du kan även kontakta HSM om du har frågor angående avfallshantering. Underhållsarbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra aukto- riserade partner.
Pagina 111 • Kun koneella ei työskennellä, se täytyy kytkeä pois päältä ja varmistaa asiatonta käyttöä vastaan. Tätä varten voit laittaa pois-asennossa olevaan pääkytkimeen riippulukon. • Poista silppuri käytöstä välittömästi, jos havaitset turvallisuudessa puutteita. 01/2018 HSM Powerline HDS 150...
Pagina 112 Erikoiskarkaistut umpiteräsakselit silppuavat tallennusvälineen. Silputtu materiaali putoaa keräysastiaan, jonka täyttömäärää val- votaan. Kun säiliö on täynnä, kone sammuu, ja ruutu sekä tilapalkki kertovat, että säiliö täytyy tyhjentää. Käyttökentässä tehdään säädöt ja siinä näkyvät käyttöarvot. HSM Powerline HDS 150 01/2018...
Pagina 113 All manuals and user guides at all-guides.com suomi 2.4 Yleiskuva HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Pääkytkin Käyttökenttä Syöttösuppilo Luisti Luukku Laatikko ja säiliö Ohjaus- ja jarrurullat Tyyppikilpi Tilapalkki 01/2018 HSM Powerline HDS 150...
Pagina 114 37,0 l Päästöjen äänenpainetaso 61 dB(A) / 78 dB(A) (tyhjäkäynnillä/kuorman kanssa) Ympäristöolot kuljetukseen, varastointiin ja käyttöön: Lämpötila -10 °C ... +25 °C Suhteellinen ilmankosteus maks. 90 %, ei tiivistyvä Maantieteellinen korkeus maks. 2 000 m (NN:n yläpuolella) 2.6 Mittakuva 1200 HSM Powerline HDS 150 01/2018...
Pagina 115 Liitännän saa tehdä vain virtalähteeseen, joka vastaa tyyppikilven tietoja. Huolehdi siitä, että liitäntäjohto on vapaana ja että johdon päälle ei voi astua. Työnnä koneen liitäntäpistoke asianmukai- sesti asennettuun pistorasiaan. • Salpaa eturullat painamalla jarruvipu alas. 01/2018 HSM Powerline HDS 150...
Pagina 116 Kiintolevysilppurin päälle kytkeminen • Käännä pääkytkin asentoon I. 1 Näyttökenttä 2 Valikko-näppäin RAL 1035 Lichtgrau 3 LED (kaksivärinen) vihreä / RAL 7011 Eisengrau punainen HKS 13 4 Enter-näppäin 5 Ohjauspainikkeet transparent 6 Stop-näppäin HSM Powerline HDS 150 01/2018...
Pagina 117 Kone on nyt käyttövalmis. Voit syöttää materiaalia  Näkyviin tulee ruutu ”Laatikko auki”, tilapalkki syttyy punaiseksi ja LED välkkyy punaisena. Kun olet sulkenut laatikon, ruutu sammuu ja tilapalkki palaa punaisena. Kone voidaan ottaa takaisin käyttöön. 01/2018 HSM Powerline HDS 150...
Pagina 118 LED palavat vihreinä. niiden avulla. Materiaalin silppuamisen lopettaminen • Paina stop-painiketta. Kiintolevysilppurin kytkeminen pois päältä • Käännä pääkytkin asentoon 0. Tässä asennossa voit estää pää- kytkimen luvattoman päälle kytke- misen riippulukolla. HSM Powerline HDS 150 01/2018...
Pagina 119 Kiintolevyä/päivä Kiintolevyä         jatka takaisin jatka takaisin Painamalla STOP-painiketta pitkään, Tosiarvot: kiintolevyä/päivä -laskuri nollautuu. Kiintolevyä/päivä     jatka takaisin Hae valikko Takaisin valikkoon ”Asetukset” esiin. ”Tosiarvot”. 01/2018 HSM Powerline HDS 150...
Pagina 120   Asetusalue: ”Ei” (Leikkuukoneisto pysyy päällä)   tai 1 minuutin askelin 1 min – 60 min jatka takaisin Poistu valikosta takaisin perusnäyttöön *: Katso tämän asetuksen selitys seuraavalta sivulta. HSM Powerline HDS 150 01/2018...
Pagina 121 Teräakselit voivat aiheuttaa Salasanan syöttäminen on välttämätöntä järjes- viiltovammoja myös koneen seistessä. telmäasetusten katsomiseksi ja muuttamiseksi. Käytä aina suojakäsineitä! Vain HSM-asentajat saavat muuttaa muuttujia. • Ota kiintolevy luukun kautta. • Käynnistä leikkuukoneisto uudel- leen. Paina tätä varten painiketta ”eteenpäin”. Kytke kone kaikenlaisten virheilmoitusten yhtey- dessä...
Pagina 122 12100, EN 13849-1, EN ISO 13850, EN ISO 13857, EN 60204-1, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4, EN 62061 Teknisten asiakirjojen kokoamisesta vastaava henkilö: Hubert Kötzinger, HSM GmbH + Co. KG Frickingen, 15.1.2018 ppa. Hubert Kötzinger • Poista takaseinä (1).
Pagina 123 For å gjøre dette kan du sette hovedbryteren i av-stilling og sikre den med en hengelås. • Ta makuleringsmaskinen ut av drift umiddelbart, hvis du oppdager mangler i sikkerhetstiltakene. 01/2018 HSM Powerline HDS 150...
Pagina 124 Ved full beholder blir maskinen slått av og operatøren informeres i indikatorfeltet og på statuslinjen, om at det er nødvendig å tømme beholderen. I betjeningsfeltet foretar man innstillinger og viser driftsverdier. HSM Powerline HDS 150 01/2018...
Pagina 125 All manuals and user guides at all-guides.com norsk 2.4 Oversikt HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Hovedbryter Betjeningsfelt Matesjakt Skyver Spjeld Skuff med beholder Styre- og bremseruller Merkeskilt Statuslinje 01/2018 HSM Powerline HDS 150...
Pagina 126 Lydtrykknivå 61 dB(A) / 78 dB(A) (ved tomgang / under belastning) Miljøbetingelser for transport, lagring og drift: Temperatur -10 °C til +25 °C relativ luftfuktighet maks. 90 %, ikke kondenserende Høyde over NN maks. 2000 m 2.6 Målbilde 1200 HSM Powerline HDS 150 01/2018...
Pagina 127 Påse at tilkoblingskabelen ligger fritt og at man ikke tråkker på kabelen. Sett tilkoblingsstøpslet til maskinen • Lås den fremre rullen ved å trykke i en korrekt installert stikkontakt. ned bremsespaken. 01/2018 HSM Powerline HDS 150...
Pagina 128 Slå på harddisk-makuleringsmaskinen • Drei hovedbryteren til stilling I. 1 Indikatorfelt 2 Meny-tast RAL 1035 Lichtgrau 3 LED (tofarget grønn / rød) RAL 7011 Eisengrau 4 Enter-tast HKS 13 5 Styretaster transparent 6 Stop-tast HSM Powerline HDS 150 01/2018...
Pagina 129 Du kan tilføre materiale.  Indikeringen “Skuff åpen” må vises, statuslin- jen lyse rødt og LEDen blinke rødt. Når du har lukket skuffen, slukker indikeringen og statuslinjen lyser rødt. Maskinen kan settes i drift igjen. 01/2018 HSM Powerline HDS 150...
Pagina 130 Avslutte material-makuleringen • Trykk på stop-tasten. Slå av harddisk-makuleringsmaskinen • Drei hovedbryteren til stilling 0. I denne posisjonen kan du sikre hovedbryteren med et hengelås mot utilsiktet innkobling. HSM Powerline HDS 150 01/2018...
Pagina 131 Ved å betjene knappen STOPP lenge, Erverdier: blir telleren harddisker / dag satt tilbake til “0”. Harddisker/dag     fortsett tilbake Kall opp menyen Tilbake til menyen “Innstillinger”. “Faktiske verdier”. 01/2018 HSM Powerline HDS 150...
Pagina 132   Innstillingsområde: “Nei” (kutteverket forblir innkoblet) eller   1 min til 60 min i trinn på 1 min fortsett tilbake Forlat menyen Tilbake til grunnvisningen *: Forklaringer til denne innstillingen, se neste side. HSM Powerline HDS 150 01/2018...
Pagina 133 • Start kutteverket igjen. Trykk i denne forbindelsen tasten “forover”. Ved feilmeldinger av enhver type slår du av mas- kinen og på igjen etter en ventetid på ett minutt. Hvis feilen opptrer på nytt, kontakt vår kundeservice. 01/2018 HSM Powerline HDS 150...
Pagina 134 Her skal gjeldende regler overholdes. Siden gjeldende lovverk er i stadig endring, må man kontakte relevante myndig- heter når dette skal skje. Firma HSM som produsent vil også kunne gi deg råd om avhen- ding av maskinen.
Pagina 135 Jeśli maszyna nie jest używana, należy ją wyłączyć i zabezpieczyć przed nieupo- ważnionym użyciem. W tym celu wyłącznik główny można zabezpieczyć kłódką w pozy- cji „Wyłączony”. • Natychmiast wyłączyć niszczarkę po stwier- dzeniu usterek w systemie bezpieczeństwa. 01/2018 HSM Powerline HDS 150...
Pagina 136 Poziom napełnienia musi być monitorowany. Gdy pojemnik się napełni, maszyna zostaje wyłączona i na wyświetlaczu oraz na pasku statusu pojawia się informacja o konieczności opróżnienia pojemnika. Panel sterowania służy do dokonywania usta- wień i wyświetlania wartości roboczych. HSM Powerline HDS 150 01/2018...
Pagina 137 All manuals and user guides at all-guides.com polski 2.4 Przegląd HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Przełącznik główny Panel sterowania Szczelina wlotowa Suwak Klapa Szuflada z pojemnikiem Kółka samonastawcze i hamujące Tabliczka znamionowa Pasek statusu...
Pagina 138 37,0 l Poziom emitowanego ciśnienia akustycznego 61 dB(A) / 78 dB(A) (na biegu jałowym/pod obciążeniem) Warunki otoczenia w czasie transportu, składowania i eksploatacji: temperatura od –10 °C do +25 °C wilgotność względna maks. 90%, brak kondensacji wysokość n.p.m. maks. 2000 m 2.6 Rysunek wymiarowy 1200 HSM Powerline HDS 150 01/2018...
Pagina 139 Należy dopilnować, by kabel przyłączeniowy leżał luźno na podłożu i aby nikt na niego nie następował. Włożyć wtyczkę przyłączeniową maszyny do prawidłowo zainstalowanego gniazda • Zablokować kółka przednie poprzez naciśnię- wtykowego. cie dźwigni hamulca. 01/2018 HSM Powerline HDS 150...
Pagina 140 • Ustawić włącznik główny w pozycji I. 1 Wskaźnik 2 Przycisk menu RAL 1035 Lichtgrau 3 Dioda LED (dwukolorowa zielony/czerwony) RAL 7011 Eisengrau 4 Przycisk Enter HKS 13 5 Przyciski sterowania transparent 6 Przycisk Stop HSM Powerline HDS 150 01/2018...
Pagina 141 „Otwórz szufladę”, pasek sta- tusu musi się świecić na czerwono, a dioda LED musi migać na czerwono. Po zamknięciu szuflady wskaźnik gaśnie, a pasek statusu świeci się na czerwono. Maszyna może zostać uruchomiona ponownie. 01/2018 HSM Powerline HDS 150...
Pagina 142 LED będą się świeci na zielono. Kończenie niszczenia materiału • Nacisnąć przycisk Stop. Wyłączanie niszczarki dysków twardych • Przestawić wyłącznik główny w położenie 0. W tej pozycji można zabezpieczyć wyłącznik główny kłódką przed niepowołanym włączeniem. HSM Powerline HDS 150 01/2018...
Pagina 143  Dalej Wstecz Dalej Wstecz Długie naciśnięcie przycisku STOP powoduje wyzerowanie Wartości rzeczywiste: licznika dysków twardych / dni. Dyski twarde / dni     Dalej Wstecz Wywołać menu Powrót do menu „Ustawienia”. „Wartości rzeczywiste”. 01/2018 HSM Powerline HDS 150...
Pagina 144 Zakres ustawiania: „Nie” (zespół tnący pozostaje włączony)   lub 1 min do 60 min w krokach co 1 min   Dalej Wstecz Opuść menu Powrót do widoku podstawowego *: Objaśnienie tego ustawienia, patrz kolejna strona. HSM Powerline HDS 150 01/2018...
Pagina 145 • Ponownie włączyć zespół tnący W tym celu nacisnąć przycisk „do przodu”. W przypadku jakiegokolwiek komunikatu o usterce wyłączyć maszynę i po jeden minucie włączyć ją ponownie. Gdy usterka występuje nadal, skontaktować się z naszym działem obsługi klienta. 01/2018 HSM Powerline HDS 150...
Pagina 146 Deklaracja zgodności UE (co kwartał) Producent HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen/Niemcy niniejszym oświadcza, że nisz- czarka dysków twardych typu HSM HDS 150 ze względu na swoją koncepcję i budowę w wersji wprowadzonej przez producenta do obrotu odpowiada zasadniczym wy- mogom bezpieczeństwa i ochrony zdrowia wymienionych poniżej dyrektyw UE:...
Pagina 147 Pokud se strojem nepracujete, musíte jej vypnout a zajistit proti použití nepovolanými osobami. Za tímto účelem můžete hlavní vypínač zajistit v poloze „Vyp“ visacím zámkem. • Zjistíte-li jakékoliv nedostatky na bezpeč- nostních opatřeních, ihned skartovací stroj vypněte. 01/2018 HSM Powerline HDS 150...
Pagina 148 Jestliže je nádoba plná, stroj se vypne a obsluha je na indikačním panelu a ve stavové lište informována, že je nutné nádobu vyprázdnit. Na ovládacím panelu se provádí nastavení a zobrazují se provozní hodnoty. HSM Powerline HDS 150 01/2018...
Pagina 149 All manuals and user guides at all-guides.com česky 2.4 Přehled HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Hlavní vypínač Ovládací pole Přívodní šachta Páka Klapka Zásuvka s nádobou Kolečka s brzdou Typový štítek Stavová lišta 01/2018...
Pagina 150 61 dB(A) / 78 dB(A) (chod naprázdno / při zatížení) Okolní podmínky pro přepravu, skladování a provoz: teplota -10 °C až +25 °C relativní vlhkost vzduchu max. 90 %, bez tvorby kondenzátu nadmořská výška max. 2 000 m 2.6 Rozměrový výkres 1200 HSM Powerline HDS 150 01/2018...
Pagina 151 údajům na typovém štítku. Dbejte na to, aby napájecí kabel ležel volně a nebylo možné na něj šlápnout. Síťovou zástrčku stroje zapojte do řádně instalované zásuvky. • Zaaretujte přední kolečka zatlačením páčky brzdy. 01/2018 HSM Powerline HDS 150...
Pagina 152 • Uveďte hlavní vypínač do polohy I. 1 Indikační panel 2 Tlačítko nabídky RAL 1035 Lichtgrau 3 LED (dvoubarevná zelená / červená) RAL 7011 Eisengrau 4 Tlačítko Enter HKS 13 5 Ovládací tlačítka transparent 6 Tlačítko Stop HSM Powerline HDS 150 01/2018...
Pagina 153  Musí se objevit signali- zace „Zásuvka otevřená“, stavová lišta musí čer- veně svítit a LED červeně blikat. Po zavření zásuvky signalizace zhasne a sta- vová lišta svítí červeně. Přístroj lze opět uvést do provozu. 01/2018 HSM Powerline HDS 150...
Pagina 154 Ukončení skartování materiálu • Stiskněte tlačítko Stop. Vypnutí skartovacího stroje na skartaci pevných disků • Otočte hlavní vypínač do polohy 0. V této poloze můžete hlavní vypí- nač zajistit proti nepovolanému zapnutí visacím zámkem. HSM Powerline HDS 150 01/2018...
Pagina 155 Dlouhým stisknutím tlačítka STOP se počítadlo pevných Skutečné hodnoty: disků / dnů nastaví na „0“. Pevné disky / dny     dále zpět Vyvolání nabídky Zpět k nabídce „Sku- „Nastavení“. tečné hodnoty“. 01/2018 HSM Powerline HDS 150...
Pagina 156 Rozsah nastavení: „Ne“ (řezný mechanismus zůstane   zapnutý) nebo 1 min až 60 min v krocích po 1 min dále zpět Opuštění nabídky zpět na základní zobrazení *: Vysvětlení k tomuto nastavení viz následující strana. HSM Powerline HDS 150 01/2018...
Pagina 157 • Znovu spusťte řezný mechanismus. Stiskněte k tomu tlačítko „vpřed“. V případě chybového hlášení jakéhokoliv druhu stroj vypněte a po prodlevě v délce jedné minuty jej opět zapněte. Pokud chyba stále přetrvává, kontaktujte naši zákaznickou službu. 01/2018 HSM Powerline HDS 150...
Pagina 158 Protože stav zákonů podléhá neustá- lým změnám, žádáme Vás, abyste se v danou dobu informovali u obecní správy. Také firma HSM vám jako výrobce poradí s likvidací vašeho starého stroje. Údržbu skartovacího stroje smí provádět pouze zákaznický servis firmy HSM a servisní technici našich smluvních partnerů.
Pagina 159 Ak sa strojom nepracuje, musí sa odstaviť a zaistiť proti neoprávnenému používaniu. Na to môžete hlavný vypínač uzamknúť visiacim zámkov v polohe Vypnuté. • V prípade zistenia nedostatkov na bezpeč- nostných opatreniach skartovačku okamžite odstavte z prevádzky. 01/2018 HSM Powerline HDS 150...
Pagina 160 V prípade plnej nádoby sa stroj vypne a displej a stavová lišta informuje obsluhu, že je potrebné vyprázdniť nádobu. Na ovládacom paneli sa vykonávajú nastavenia a zobrazujú prevádzkové hodnoty. HSM Powerline HDS 150 01/2018...
Pagina 161 All manuals and user guides at all-guides.com slovensky 2.4 Prehľad HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Hlavný spínač Ovládací panel Vhadzovacia šachta Posúvač Klapka Zásuvka s nádobou Vodiace a brzdiace kolieska Typový štítok Stavová lišta...
Pagina 162 37,0 l Emisná hladina akustického tlaku 61 dB(A) / 78 dB(A) (chod naprázdno / pri záťaži) Podmienky okolia pre prepravu, skladovanie a prevádzku: Teplota -10 °C až +25 °C relatívna vlhkosť max. 90 %, nekondenzujúca Výška n.m. max. 2 000 m 2.6 Rozmerový výkres 1200 HSM Powerline HDS 150 01/2018...
Pagina 163 údajom na typovom štítku. Dbajte na to, aby elektrický kábel bol voľne položený a na kábel nebolo možné stúpiť. Zasuňte sieťovú zástrčku stroja do riadne nain- štalovanej zásuvky. • Predné kolieska zaistite zatlačením zabrzďo- vacej páčky nadol. 01/2018 HSM Powerline HDS 150...
Pagina 164 • Hlavný vypínač otočte do polohy I. 1 Zobrazovacie pole (displej) 2 Tlačidlo Ponuka RAL 1035 Lichtgrau 3 LED (2-farebná zelená / červená) RAL 7011 Eisengrau 4 Tlačidlo Enter HKS 13 5 Ovládacie tlačidlá transparent 6 Tlačidlo Stop HSM Powerline HDS 150 01/2018...
Pagina 165  Musí sa zobraziť indi- kácia „Zásuvka otvo- rená“, stavová lišta svieti načerveno a LED diódy bliká červeným svetlom. Po zatvorení zásuvky indikácia zhasne a sta- vová lišta svieti načerveno. Stroj je možné znovu uviesť do prevádzky. 01/2018 HSM Powerline HDS 150...
Pagina 166 Ukončenie skartovania materiálu • Stlačte tlačidlo Stop. Vypnutie skartovačky pevných diskov • Hlavný vypínač otočte do polohy 0. V tejto polohe môžete hlavný vypí- nač zaistiť visiacim zámkom proti neoprávnenému zapnutiu. HSM Powerline HDS 150 01/2018...
Pagina 167 Dlhým stlačením tlačidla STOP sa počítadlo pevných diskov / Aktuálne hodnoty: deň resetuje na „0“. Pevné disky/deň     ďalej naspäť Vyvolajte ponuku Naspäť na ponuku „Nastavenia“. „Aktuálne hodnoty“. *: Vysvetlenie k tomuto nastavenie nájdete na nasledujúcej strane. 01/2018 HSM Powerline HDS 150...
Pagina 168 Rozsah nastavenia: „Nie“ (rezacie ústrojenstvo zostane zap-   nuté) alebo 1 minúta až 60 minút v 1-minútových krokoch ďalej naspäť Opustiť ponuku Späť na základné zobrazenie *: Vysvetlenie k tomuto nastavenie nájdete na nasledujúcej strane. HSM Powerline HDS 150 01/2018...
Pagina 169 • Znovu spustite rezacie ústro- jenstvo. Na to stlačte tlačidlo „dopredu“. V prípade chybových hlásení akéhokoľvek druhu stroj vypnite, počkajte 1 minútu a znovu ho zapnite. Pokiaľ sa chyba znovu vyskytne, informujte náš zákaznícky servis. 01/2018 HSM Powerline HDS 150...
Pagina 170 Keďže zákony podliehajú neustálym zmenám, bezprostredne pred likvidá- ciou sa informujte na vašej komunálnej správe. Aj firma HSM vám ako výrobca ochotne poradí Údržbové práce smie vykonávať len zákaznícky v záležitostiach likvidácie odpadu z vášho stroja. servis firmy HSM a servisní technici našich zmluvných partnerov.
Pagina 171 • Kui masinaga ei töötata, tuleb see välja lülitada ja soovimatu kasutuselevõtu vastu kindlustada. Selleks võib väljalülitatud asen- dis oleva pealüliti varustada tabalukuga. • Kui avastate purustil ohutusnõuete rikku- misi, lõpetage kohe purusti kasutamine. 01/2018 HSM Powerline HDS 150...
Pagina 172 Peenestatud materjal kukub kogumismahutisse, mille täiteastet jälgitakse. Kui mahuti saab täis, lülitatakse masin välja ja kasu- tajat teavitatakse näidikul ja olekuribal mahuti tühjendamise vajadusest. Juhtpaneelil saab teha seadistusi ja sellel kuva- takse tööparameetreid. HSM Powerline HDS 150 01/2018...
Pagina 173 All manuals and user guides at all-guides.com eesti 2.4 Ülevaade HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Pealüliti Juhtpaneel Etteandešaht Siiber Klapp Mahutiga sahtel Juht- ja pidurdusrullid Tüübisilt Olekuriba 01/2018 HSM Powerline HDS 150...
Pagina 174 534 kg Jäätmemahuti maht 37,0 l Müratase 61 dB(A) / 78 dB(A) (tühikäigul/koormusel) Ümbritseva keskkonna tingimused transportimisel, ladustamisel ja kasutamisel: –10 °C kuni +25 °C Temperatuur max 90%, mittekondenseeruv Suhteline õhuniiskus max 2000 m Kõrgus üle merepinna 2.6 Mõõtmetega joonis 1200 HSM Powerline HDS 150 01/2018...
Pagina 175 Hoolitsege selle eest, et toitekaabel paikneks vabalt ja et kaablile ei oleks võimalik astuda. Ühendage masina toitepistik nõuetekohaselt paigaldatud pistikupessa. • Fikseerige eesmised rullid pidurikangi allasu- rumise teel. 01/2018 HSM Powerline HDS 150...
Pagina 176 Kõvakettapurusti sisselülitamine • Keerake masina pealüliti asendisse I. 1 Näidikupaneel 2 Menüünupp RAL 1035 Lichtgrau 3 Märgutuli (kahevärviline: RAL 7011 Eisengrau roheline/punane) HKS 13 4 Sisestusnupp 5 Juhtnupud transparent 6 Seiskamisnupp HSM Powerline HDS 150 01/2018...
Pagina 177 Masin on nüüd töövalmis. Võite materjali masinasse sisestada.  Süttima peab näidik „Sahtel avatud”, olekuriba süttima punaselt ja LED punaselt vilkuma. Pärast sahtli sulgemist kustub näit ja olekuriba süttib punaselt. Masina saab uuesti kasutusele võtta. 01/2018 HSM Powerline HDS 150...
Pagina 178 Materjali purustamise lõpetamine • Vajutage seiskamisnuppu. Kõvakettapurusti väljalülitamine • Keerake pealüliti asendisse 0. Selles asendis saate pealüliti luba- matu sisselülitamise eest kaitsmi- seks kindlustada tabalukuga. HSM Powerline HDS 150 01/2018...
Pagina 179        Edasi Tagasi Edasi Tagasi STOPP-nupu pikaajalisel allhoidmisel lähtestatakse kõvake- Tegelikud väärtused: taste/päevade loendur „0” peale. Kõvakettad/päev     Edasi Tagasi Avage menüü Tagasi menüüsse „Seadistused”. „Tegelikud väärtused”. 01/2018 HSM Powerline HDS 150...
Pagina 180 Seadistamisvahemik: „Ei” (lõikeseade jääb sisselülitatuks)   või 1 min kuni 60 min 1 min sammuga   Edasi Tagasi Menüüst väljumine tagasi põhinäidikule *: Selle seadistuse selgitust vaadake järgmiselt leheküljelt. HSM Powerline HDS 150 01/2018...
Pagina 181 Noavaltsid võivad Süsteemi seadistuste kohta päringu tegemiseks tekitada lõikevigastusi ka paigalseisva masina ja nende muutmiseks tuleb sisestada parool. puhul. Parameetreid tohivad muuta ainult HSM-i Kandke alati kaitsekindaid! tehnikud. • Võtke kõvakettad läbi klapi välja. • Käivitage lõikeseade uuesti. Selleks vajutage nuppu „Edasi”.
Pagina 182 Seejuures tuleb järgida kehtivaid eeskirju. Kuna seadusandlus on pidevas muutumises, palume teil vastaval hetkel võtta ühendust kohaliku kommunaalame- tiga. Ka tootjafirma HSM annab teile nõu vana masina utiliseerimiseks. Hooldustöid tohivad teostada ainult HSM-i klienditeeninduse töötajad ja meie lepingupart- nerite hooldustehnikud.
Pagina 183 Если машина не используется, ее необходимо отключить и защитить от несанкционированного использования. Для этого вы можете оборудовать глав- ный выключатель в положении «Выкл.» навесным замком. • При обнаружении недостатков мер без- опасности сразу же выведите шредер из эксплуатации. 01/2018 HSM Powerline HDS 150...
Pagina 184 материал падает в приемный резервуар, уровень наполнения которого контролиру- ется. При наполнении резервуара машина отключается и в поле индикации и строке состояния появляется уведомление о необхо- димости опорожнить резервуар. На панели управления выполняются настройки и отображаются эксплуатационные параметры. HSM Powerline HDS 150 01/2018...
Pagina 185 All manuals and user guides at all-guides.com русский 2.4 Общий вид HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Главный выключатель Панель управления Отверстие для подачи Задвижка Крышка Ящик с резервуаром Направляющие и тормозные ролики Заводская табличка Строка состояния...
Pagina 186 61 дБ (A) / 78 дБ (A) (на холостом ходу / под нагрузкой) Условия окружающей среды для транс- портировки, хранения и эксплуатации: температура от -10 °C до +25 °C относительная влажность макс. 90 %, без конденсации высота над уровнем моря макс. 2000 м 2.6 Габаритный чертеж 1200 HSM Powerline HDS 150 01/2018...
Pagina 187 ющему данным на заводской табличке. Следите за тем, чтобы соединительный кабель был проложен свободно и на него нельзя было наступить. Вставьте штепсельную вилку машины в надлежащим образом установленную розетку. • Застопорите передние ролики, опустив тормозной рычаг. 01/2018 HSM Powerline HDS 150...
Pagina 188 • Поверните главный выключатель в положение I. 1 Поле индикации 2 Кнопка меню RAL 1035 Lichtgrau 3 Светодиод (двухцветный RAL 7011 Eisengrau зеленый / красный) HKS 13 4 Кнопка «Ввод» 5 Кнопки управления transparent 6 Кнопка «Стоп» HSM Powerline HDS 150 01/2018...
Pagina 189 к эксплуатации. Вы  Должен появиться можете подавать мате- индикатор «Ящик риал. открыт», строка состоя- ния загорится красным, светодиод начнет мигать красным светом. После закрывания ящика индикация исчезает, строка состояния горит красным. Машину можно снова эксплуатировать. 01/2018 HSM Powerline HDS 150...
Pagina 190 и светодиод на панели управления загорятся зеленым светом. Завершение уничтожения материала • Нажмите кнопку «Стоп». Выключение уничтожителя жестких дисков • Поверните главный выключатель в положение 0. В этом положении вы можете предохранить главный выключа- тель от несанкционированного включения с помощью навесного замка. HSM Powerline HDS 150 01/2018...
Pagina 191 Действительные значения: Чтобы сбросить счетчик количества жестких дисков в день на «0», удерживайте нажатой кнопку STOP. Жесткие диски в день     далее назад Вызов меню Назад к меню «Действи- «Настройки». тельные значения». 01/2018 HSM Powerline HDS 150...
Pagina 192 Область настройки: «Нет» (режущий механизм остается   далее назад включенным) или от 1 мин до 60 мин с шагом в 1 мин Выйти из меню назад в основное меню *: Пояснение к этой настройке приведено на следующей странице. HSM Powerline HDS 150 01/2018...
Pagina 193 • Снова запустите режущий меха- низм. Нажмите для этого кнопку «вперед». При сообщениях об ошибках любого типа выключите машину и снова включите через одну минуту. Если ошибка снова появится, сообщите об этом в сервисную службу. 01/2018 HSM Powerline HDS 150...
Pagina 194 12100, EN 13849-1, EN ISO 13850, EN ISO 13857, EN 60204-1, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4, EN 62061 Уполномоченное лицо по составлению технической документации: Хуберт Кётцингер, HSM GmbH + Co. KG Frickingen, 15.1.2018 по доверенности Хуберт Кётцингер • Снимите заднюю стенку (1). Общее руководство техническим отделом...
Pagina 195 Če stroja ne uporabljate, ga morate izklopiti in zavarovati pred nepooblaščeno uporabo. V ta namen lahko na glavno stikalo v polo- žaju za izklop namestite obešanko. • Drobilnik takoj zaustavite, ko opazite pomanjkljivosti na varnostnih ukrepih. 01/2018 HSM Powerline HDS 150...
Pagina 196 Ko je posoda polna, se stroj izklopi in uprav- ljavca na prikaznem polju obvesti, da je treba izprazniti posodo. Upravljalno polje se uporablja za izvajanje nastavitev in prikaz obratovalnih vrednosti. HSM Powerline HDS 150 01/2018...
Pagina 197 All manuals and user guides at all-guides.com slovenščina 2.4 Pregled HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Glavno stikalo Upravljalno polje Vstopni jašek Ročica Loputa Predal s posodo Krmilna in zavorna kolesca Tipska tablica Vrstica stanja...
Pagina 198 37,0 l Raven zvočnega tlaka emisij 61 dB(A) / 78 dB(A) (v prostem teku/pri obremenitvi) Pogoji v okolici za transport, skladiščenje in obratovanje: Temperatura -10 °C do +25 °C Relativna zračna vlaga najv. 90 %, ne kondenzira Nadmorska višina najv. 2.000 m 2.6 Dimenzijska skica 1200 HSM Powerline HDS 150 01/2018...
Pagina 199 Pazite, da leži priključni kabel prosto in da nihče ne more stopiti nanj. Priključni vtič stroja vstavite v ustrezno name- ščeno vtičnico. • Sprednja kolesca blokirajte tako, da zavorno ročico potisnete navzdol. 01/2018 HSM Powerline HDS 150...
Pagina 200 • Glavno stikalo zavrtite v položaj I. 1 Prikazno polje 2 Tipka meni RAL 1035 Lichtgrau 3 LED-lučka (dvobarvna, zelena/rdeča) RAL 7011 Eisengrau 4 Tipka ENTER HKS 13 5 Krmilne tipke transparent 6 Tipka za zaustavitev HSM Powerline HDS 150 01/2018...
Pagina 201 Lahko vstavite material.  Na prikazovalniku se mora prikazati „Predal odprt“, vrstica stanja zasveti rdeče in utripa rdeča lučka LED. Ko predal zaprete, prikaz izgine in stroj lahko znova zaženete. Po tem lahko ponovno uporab- ljate stroj. 01/2018 HSM Powerline HDS 150...
Pagina 202 Končanje uničevanja materiala • Pritisnite tipko za zaustavitev. Izklop uničevalnika trdih diskov • Glavno stikalo zavrtite v položaj 0. V tem položaju lahko glavno stikalo z obešanko zavarujete pred nepoo- blaščenim vklopom. HSM Powerline HDS 150 01/2018...
Pagina 203 Z držanjem tipke STOP se števec trdega diska / Dejanske vrednosti: dneva ponastavi na „0“. Trdi diski/dan     naprej nazaj Prikličite meni Vrnite se v meni „Nastavitve“. „Dejanske vrednosti“. 01/2018 HSM Powerline HDS 150...
Pagina 204 Nastavitveno območje: „Ne“ (rezalni mehanizem ostane vklo-   naprej nazaj pljen) ali 1 min do 60 min v korakih po 1 min Zapustitev menija nazaj na osnovni zaslon *: Za razlago te nastavitve glejte naslednjo stran. HSM Powerline HDS 150 01/2018...
Pagina 205 Da bi lahko priklicali in spremenili sistemske Vedno nosite zaščitne rokavice! nastavitve, je treba vnesti geslo. Parametre smejo spreminjati samo tehniki HSM. • Vzemite trde diske ven skozi loputo. • Znova zaženite rezalni mehanizem. V ta namen pritisnite tipko „naprej“.
Pagina 206 Proizvajalec HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen, Nemčija s tem izjavlja, da uničevalnik tr- dih diskov, tip HSM HDS 150, na podlagi svoje zasnove in izvedbe v različici, ki smo jo dali na trg, ustreza osnovnim varnostnim in zdravstvenim zahtevam v skladu z nasle-...
Pagina 207 Ha nincs használatban a gép, akkor azt üzemen kívül kell helyezni és biztosítani kell illetéktelen használat ellen. Ehhez állítsa a főkapcsolót 'ki' állásba és biztosítsa egy előtét-lakattal. • Ha hibát észlel a biztonsági funkciókban, azonnal helyezze üzemen kívül a megsem- misítőt. 01/2018 HSM Powerline HDS 150...
Pagina 208 Ha megtelt a tartály, a gép kikapcsol és a rendszer a kijelzőn és az állapot- sorban tájékoztatja a kezelőt, hogy szükség van a tartály kiürítésére. A kezelőmezőn lehet elvégezni a beállításokat és itt jelennek meg az üzemi értékek. HSM Powerline HDS 150 01/2018...
Pagina 209 All manuals and user guides at all-guides.com magyar 2.4 Áttekintés HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Főkapcsoló Kezelőtábla Beadagolónyílás Toló Csapóajtó Fiók tartállyal Utánfutó görgők fékkel Adattábla Állapotsor 01/2018 HSM Powerline HDS 150...
Pagina 210 61 dB(A) / 78 dB(A) (üresjáratban / terhelés alatt) A szállítás, tárolás és üzemeltetés környezeti feltételei: Hőmérséklet -10 °C és +25 °C között Relatív páratartalom max. 90 %, nem kondenzálódó Tengerszint feletti magasság max. 2 000 m 2.6 Méretrajz 1200 HSM Powerline HDS 150 01/2018...
Pagina 211 Ügyeljen rá, hogy a csatlakozó- kábel szabadon legyen és lehessen rálépni a kábelre. A gép hálózati csatlakozóját illessze be egy szabályosan kiépített csatlakozóaljzatba. • A fékkarok lenyomásával fékezze le a görgőket. 01/2018 HSM Powerline HDS 150...
Pagina 212 • Forgassa a főkapcsolót I állásba. 1 Kijelző 2 Menü gomb RAL 1035 Lichtgrau 3 LED (kétszínű zöld / piros) RAL 7011 Eisengrau 4 Enter gomb HKS 13 5 Vezérlőgombok transparent 6 Leállítás gomb HSM Powerline HDS 150 01/2018...
Pagina 213 „Fiók nyitva” felirat, az állapotsor pirosan kell hogy vilá- gítson és a LED piros színnel kell hogy villog- jon. A fiók zárását követően a jelzés eltűnik és az állapotsor pirosan világít. A gép ismét üzembe helyezhető. 01/2018 HSM Powerline HDS 150...
Pagina 214 LED zöld színnel hatja ki velük. világít. Az anyagmegsemmisítés befejezése • Nyomja meg a leállítás gombot. A merevlemez-megsemmisítő kikapcsolása • Forgassa a főkapcsolót 0 állásba. Ebben a helyzetben egy előtét lakattal biztosíthatja a főkapcsolót illetéktelen személy általi bekap- csolás ellen. HSM Powerline HDS 150 01/2018...
Pagina 215 A STOP gomb hosszan tartó lenyomásával a merevlemez / Tényleges értékek: nap számláló visszaáll „0” értékre. Merevlemez/nap     tovább vissza A „Beállítások” Vissza az „Tényleges menü elindítása. értékek” menübe. 01/2018 HSM Powerline HDS 150...
Pagina 216  Beállítási tartomány: „Nem” (Vágószerkezet bekapcsolva   marad) vagy 1 perc és 60 perc között, 1 perces lépésekben tovább vissza Kilépés a menüből vissza az alapmegjelenítéshez *: A beállítás magyarázatát a következő oldalon találhatja. HSM Powerline HDS 150 01/2018...
Pagina 217 A rendszerbeállítások lekérdezéséhez és állapotban is okozhatnak vágási sérüléseket. módosításához meg kell adni egy jelszót. Mindig viseljen védőkesztyűt! A paraméterek módosítása csak a HSM technikusai számára engedélyezett. • A csapóajtón át vegye ki a merevlemezeket. • Indítsa újra a vágószerkezetet.
Pagina 218 12100, EN 13849-1, EN ISO 13850, EN ISO 13857, EN 60204-1, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4, EN 62061 A műszaki dokumentumok összeállításával meghatalma- zott személy: Hubert Kötzinger, HSM GmbH + Co. KG Frickingen, 15.1.2018 Mint meghatalmazott Hubert Kötzinger Műszaki Osztályvezető...
Pagina 219 Dacă nu se lucrează cu maşina, aceasta trebuie oprită şi asigurată împotriva utilizării neautorizate. În acest scop prevedeţi comu- tatorul principal în poziţia oprit cu un lacăt. • Scoateţi imediat concasorul din funcţiune, dacă constataţi deficienţe la măsurile de siguranţă. 01/2018 HSM Powerline HDS 150...
Pagina 220 În cazul rezervorului plin maşina este oprită şi operatorul este informat în câmpul de afişaj şi bara de stare, că este nece- sară golirea rezervorului. În panoul de operare sunt executate setări şi sunt afişate valorile de funcţionare. HSM Powerline HDS 150 01/2018...
Pagina 221 All manuals and user guides at all-guides.com română 2.4 Vedere generală HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Comutatorul general Panou de operare Gură de alimentare Clapetă Trapă Sertar cu rezervor Role de direcţie şi frânare Plăcuţa de fabricaţie Bară...
Pagina 222 61 dB(A) / 78 dB(A) (la mers în gol / sub sarcină) Condiţii ambientale pentru transport, depozitare şi funcţionare: Temperatură -10 °C până la +25 °C umiditate relativă a aerului max. 90 %, fără condens Înălţime peste NN max. 2.000 m 2.6 Desen cotat 1200 HSM Powerline HDS 150 01/2018...
Pagina 223 şi să nu se poată călca pe acesta. Introduceţi ştecherul de conectare al maşinii într-o priză instalată regulamentar. • Fixaţi rolele din fată prin apăsarea manetei de frână în jos. 01/2018 HSM Powerline HDS 150...
Pagina 224 I. 1 Câmp de afişaj 2 Tasta meniu RAL 1035 Lichtgrau 3 LED (în două culori verde / roşu) RAL 7011 Eisengrau 4 Tasta enter HKS 13 5 Taste de control transparent 6 Tasta stop HSM Powerline HDS 150 01/2018...
Pagina 225 în culoare roşie şi LED-ul clipeşte în culoarea roşie. După ce aţi închis sertarul afişajul se stinge şi bara de stare luminează în culoarea roşie. Maşina poate fi pusă din nou în funcţiune. 01/2018 HSM Powerline HDS 150...
Pagina 226 şi LED-ul din panoul de operare luminează fi selectate cu acestea. în culoarea verde. Încheiaţi distrugerea materialului • Apăsaţi tasta stop. Opriţi distrugătorul de hard discuri • Rotiţi comutatorul principal pe poziţia 0. În această poziţie puteţi asigura comutatorul principal cu un lacăt împotriva repornirii accidentale. HSM Powerline HDS 150 01/2018...
Pagina 227 înapoi înainte înapoi Prin acţionarea lungă a butonului STOP contorul Valori reale: hard discuri/zi este repus pe „0”. Hard discuri / zi     înainte înapoi Apelaţi meniul Înapoi la meniu „Setări”. „Valori reale”. 01/2018 HSM Powerline HDS 150...
Pagina 228 Interval de setare: „Nu” (Aparatul de tăiat rămâne pornit) sau   înainte înapoi 1 min până la 60 min în paşi de 1 min Părăsiţi meniul înapoi la afişajul principal *: Pentru explicaţie cu privire la această setare consultaţi pagina următoare. HSM Powerline HDS 150 01/2018...
Pagina 229 Apăsaţi pentru aceasta tasta „înainte”. La mesaje de eroare de orice tip maşina se opreşte şi porneşte din nou după un timp de aşteptare de un minut. Dacă eroarea apare în continuare, informaţi serviciul nostru de clienţi. 01/2018 HSM Powerline HDS 150...
Pagina 230 în legătură la momentul indicat cu administraţia Lucrările de întreţinere au voie să fie efectuate municipală. Şi forma HSM în calitate de pro- numai de către serviciul de clienţi HSM şi de ducător vă consiliază cu plăcere cu privire la către tehnicienii de service ai partenerului eliminarea vechii dumneavoastră...
Pagina 231 да се изключи и да се осигури срещу неупълномощено използване. За целта можете да поставите заключващо устрой- ство на главния прекъсвач в позиция „Изкл.“ • Веднага изключете шредера, ако установите, че не са взети мерки за безопасност. 01/2018 HSM Powerline HDS 150...
Pagina 232 се контролира. Щом касетата се напълни, машината се изключва, а потребителят полу- чава информация в полето за индикация, че трябва да се изпразни касетата. На таблото за управление се извършват настройки и се показват работните стойности. HSM Powerline HDS 150 01/2018...
Pagina 233 All manuals and user guides at all-guides.com български 2.4 Преглед HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Главен прекъсвач Панел за управление Отделение за въвеждане Шибър Капак Чекмедже с касета Направляващи и спирачни ролки Фирмена табелка...
Pagina 234 61 dB(A) / 78 dB(A) (на празен ход / с материал) Условия на околната среда за транспорт, съхранение и работа: Температура -10 °C до +25 °C Относителна влажност на въздуха макс. 90 %, некондензираща Височина над морското равнище макс. 2000 м 2.6 Чертеж с размери 1200 HSM Powerline HDS 150 01/2018...
Pagina 235 съответства на данните от фабричната табелка. Внимавайте свързващият кабел да е свободен и по него да не се стъпва. Поставете щепсела на машината в пра- вилно инсталиран контакт. • Блокирайте предните колела чрез натис- кане на спирачния лост надолу. 01/2018 HSM Powerline HDS 150...
Pagina 236 на позиция I. 1 Поле за индикация 2 Бутон за меню RAL 1035 Lichtgrau 3 Светодиод (двуцветен зелено / червено) RAL 7011 Eisengrau 4 Бутон Enter HKS 13 5 Бутони за управление transparent 6 Стоп бутон HSM Powerline HDS 150 01/2018...
Pagina 237 в лентата на състоя- нието светва в чер- вено, а светодиодът премигва в червено. След като затворите капака, индикацията изгасва и лентата на състоянието светва в червено. Машината може отново да се пусне в експлоатация. 01/2018 HSM Powerline HDS 150...
Pagina 238 на състоянието и светодиодът в полето за управление светят в зелено. Завършване на унищожаването на материала • Натиснете стоп бутона. Изключване на шредера за твърди дискове • Завъртете главния прекъсвач на позиция 0. В тази позиция можете да оси- гурите главния прекъсвач със заключващо устройство срещу неправомерно включване. HSM Powerline HDS 150 01/2018...
Pagina 239  нататък назад нататък назад Когато задържите натиснат бутона СТОП, твърдият диск/ Актуални стойности: брояч се възстановява на позиция „0“. Твърди дискове/брояч     нататък назад Извикайте меню Назад към „Настройки“. менюто „Актуални стойности“. 01/2018 HSM Powerline HDS 150...
Pagina 240 Диапазон на настройки: „не“ (режещият механизъм остава   нататък назад включен) или 1 минута до 60 минути на интервали от 1 минута Напускане на менюто назад към основната индикация *: Виж обяснение за тази настройка на следващата страница. HSM Powerline HDS 150 01/2018...
Pagina 241 системни настройки, е необходимо въвеж- ножовите валци са възможни и в състояние дането на парола. Параметрите могат да се на покой. променят само от техници на HSM. Носете винаги защитни ръкавици! • Извадете твърдите дискове през капака. • Стартирайте отново режещия...
Pagina 242 60204-1, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4, EN 62061 Упълномощен за окомплектоване на техническата документация: Хуберт Кьотцингер (Hubert Kötzinger), HSM GmbH + Co. KG Фрикинген, 15.1.2018 г. по пълномощие Хуберт Кьотцингер • Свалете задната стена (1). (Hubert Kötzinger) - Ръководител Технически отдел...
Pagina 243 νεργοποιήστε το και ασφαλίστε το από μη εξουσιοδοτημένη χρήση. Στην θέση απενερ- γοποίησης μπορείτε να κλειδώσετε το γενικό διακόπτη με λουκέτο. • Σταματήστε αμέσως τη λειτουργία του μηχα- νήματος αν διαπιστώσετε ελλείψεις στα μέτρα ασφαλείας. 01/2018 HSM Powerline HDS 150...
Pagina 244 ο βαθμός πληρότητας. Όταν το δοχείο πληρω- θεί, το μηχάνημα απενεργοποιείται και μέσω του πεδίου χειρισμού και της γραμμής κατάστασης ενημερώνεται ο χειριστής, ότι απαιτείται η εκκέ- νωση του δοχείου. Στον πίνακα χειρισμού γίνονται ρυθμίσεις και προβάλλονται οι τιμές λειτουργίας. HSM Powerline HDS 150 01/2018...
Pagina 245 All manuals and user guides at all-guides.com ελληνικ 2.4 Επισκόπηση HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Γενικός διακόπτης Πεδίο χειρισμού άτρακτος τροφοδοσίας Βαλβίδα Κλαπέτο Συρτάρι με δοχείο Κύλινδροι διεύθυνσης και πέδης Πινακίδα τύπου Γραμμή κατάστασης...
Pagina 246 37,0 l Στάθμη θορύβου 61 dB(A) / 78 dB(A) (χωρίς φορτίο / με φορτίο) Συνθήκες περιβάλλοντος για μετα- φορά, αποθήκευση και λειτουργία: Θερμοκρασία -10 °C έως +25 °C Σχετική υγρασία max. 90 %, χωρίς συμπύκνωση Υψόμετρο max. 2.000 m 2.6 Σχέδιο διαστάσεων 1200 HSM Powerline HDS 150 01/2018...
Pagina 247 στοιχεία της πινακίδας τύπου. Φροντίστε ώστε το καλώδιο του ρεύματος να είναι ελεύθερο και να μην μπορεί να πατηθεί. Συνδέστε το φις ρεύματος του μηχανήματος σε μία κανονική πρίζα. • Ακινητοποιήστε τα μπροστινά ροδάκια πατώ- ντας τους μοχλούς φρένου. 01/2018 HSM Powerline HDS 150...
Pagina 248 • Στρέψτε το γενικό διακόπτη στη θέση I. 1 Οθόνη 2 Πλήκτρο μενού RAL 1035 Lichtgrau 3 LED (δίχρωμη πράσινη / κόκκινη) RAL 7011 Eisengrau 4 Πλήκτρο Enter HKS 13 5 Πλήκτρα πλοήγησης transparent 6 Πλήκτρο Στοπ HSM Powerline HDS 150 01/2018...
Pagina 249 σης να είναι κόκκινη και η υλικά. λυχνία LED να αναβο- σβήνει με κόκκινο χρώμα. Αφού κλείσετε το συρτάρι, σβήνει η ένδειξη και η γραμμή κατάστασης γίνεται κόκκινη. Το μηχά- νημα μπορεί να τεθεί ξανά σε λειτουργία. 01/2018 HSM Powerline HDS 150...
Pagina 250 γίνουν πράσινες. Τερματισμός τεμαχισμού υλικών • Πατήστε το πλήκτρο στοπ. Απενεργοποίηση καταστροφέα σκληρών δίσκων • Στρέψτε το γενικό διακόπτη στη θέση 0. Σε αυτήν τη θέση μπορείτε να κλειδώσετε το γενικό διακόπτη με ένα λουκέτο για προστασία από τρίτους. HSM Powerline HDS 150 01/2018...
Pagina 251 πίσω Πατώντας παρατεταμένα το πλήκτρο STOP πραγματοποιείται Πραγματικές τιμές: επαναφορά του μετρητή σκληρών δίσκων / ημέρα στην τιμή Σκληροί δίσκοι/ημέρα «0».     επόμενο πίσω Κλήση του μενού Πίσω στο μενού «Ρυθμίσεις». «Πραγματικές τιμές». 01/2018 HSM Powerline HDS 150...
Pagina 252 Περιοχή ρύθμισης: «Όχι» (ο μηχανισμός κοπής παραμένει   ενεργοποιημένος) ή 1 λ. έως 60 λ. σε βήματα του 1 λ επόμενο πίσω Έξοδος από το μενού Επιστροφή στην κεντρική οθόνη *: Επεξηγήσεις αυτής της ρύθμισης θα βρείτε στην επόμενη σελίδα. HSM Powerline HDS 150 01/2018...
Pagina 253 πατήστε το πλήκτρο «προώθηση». Σε περίπτωση μηνυμάτων σφάλματος κάθε είδους απενεργοποιήστε το μηχάνημα και ενεργοποιήστε το πάλι μετά από ένα λεπτό. Αν το σφάλμα εξακολουθεί να υπάρχει επικοινω- νήστε με το τμήμα εξυπηρέτησης πελατών της εταιρίας μας. 01/2018 HSM Powerline HDS 150...
Pagina 254 δημοτικές αρχές. Επίσης και η εταιρεία HSM ως κατασκευαστής μπορεί να σας ενημερώσει Εργασίες συντήρησης επιτρέπεται να διεξάγο- σχετικά με την ανακύκλωση ενός παλαιού μηχα- νται μόνο από το τμήμα σέρβις της HSM και νήματος. από τεχνικούς των αντιπροσώπων μας. Λίπανση των τροχών συγχρονισμού...
Pagina 255 Bunun için maki- neyi kapalı konumuna getirip bir asma kilit ile emniyete alabilirsiniz. • Güvenlik önlemlerinde bir eksiklik tespit etti- ğinizde imha makinesini derhal devre dışı bırakınız. 01/2018 HSM Powerline HDS 150...
Pagina 256 çelik miller tarafından parçalanır. Ufalanan mal- zeme, dolum seviyesi denetlenen bir toplama kabına düşer. Kap dolduğunda makine durur ve operatöre gösterge alanında ve durum çıtasında kabın boşaltılması gerektiği bildirilir. Gösterge alanında ayarlar yapılır ve işletme verileri gösterilir. HSM Powerline HDS 150 01/2018...
Pagina 257 All manuals and user guides at all-guides.com türkçe 2.4 Genel Bakış HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany Ana şalter Kumanda alanı Besleme şaftı Sürgü Kapak İçinde kap bulunan çekmece Hareketli tekerlekler ve fren tekerlekleri Tip etiketi Durum çıtası...
Pagina 258 37,0 l Ses şiddeti emisyon seviyesi 61 dB(A) / 78 dB(A) (rölantide / yük altında) Taşıma, depolama ve işletme için ortam koşulları: Sıcaklık -10 °C ila +25 °C bağıl hava nemi maks. %90, yoğuşmasız Deniz seviyesinden yükseklik maks. 2.000 m 2.6 Boyutlu resim 1200 HSM Powerline HDS 150 01/2018...
Pagina 259 Bağlantı kablosunun serbest olmasına ve kablonun üzerine basılmasının mümkün olmadığına dikkat edin. Makinenin bağlantı fişini kurallara uygun • Fren kolunu aşağıya bastırarak olarak monte edilmiş bir prize takın. ön tekerlekleri kilitleyin. 01/2018 HSM Powerline HDS 150...
Pagina 260 • Ana şalteri I konumuna getirin. 1 Gösterge alanı 2 Menü tuşu RAL 1035 Lichtgrau 3 LED (yeşil / kırmızı iki renkli) RAL 7011 Eisengrau 4 Enter tuşu HKS 13 5 Kumanda tuşları transparent 6 Stop tuşu HSM Powerline HDS 150 01/2018...
Pagina 261 Makineye malzeme verebilirsiniz.  “Çekmece açık“ göster- gesi görünmeli, durum çıtası kırmızı renkte yanmalı ve kırmızı LED yanıp sönmelidir. Çekmeceyi kapattıktan sonra, gösterge söner ve durum çıtası kırmızı renkte yanar. Makine tekrar çalıştırılabilir. 01/2018 HSM Powerline HDS 150...
Pagina 262 çıtasının yeşil renkte yanmasını bekleyin. etkin olduğunu ve hangi işlevleri seçebileceğinizi gösterir. Malzeme imhasına son verilmesi • Stop tuşuna basın. Sabit disk imha makinesinin kapatılması • Ana şalteri 0 konumuna getirin. Ana şalteri bu konumda bir asma kilit ile izinsiz olarak çalıştırmaya karşı emniyete alın. HSM Powerline HDS 150 01/2018...
Pagina 263  devam geri devam geri STOP tuşuna uzunca basıldığında sabit disk / Gerçek değerler: “ gün sayacı sıfırlanır 0“. Sabit disk/gün     devam geri “ Ayarlar‘‘ “ Gerçek değerler‘‘ menüsünü seçin. menüsüne dönün. 01/2018 HSM Powerline HDS 150...
Pagina 264 Hayır“ (kesme bıçağı kapalı kalır) Hayır   veya 1 ile 60 dakika arasında, 1 dakikalık adımlarla   devam geri Menüden çıkın Ana göstergeye dönülür *: Bu ayarın açıklaması için bir sonraki sayfaya bakınız. HSM Powerline HDS 150 01/2018...
Pagina 265 • Sabit diskleri kapaktan alın. • Kesme bıçağını tekrar başlatın. Bunun için «ileriye» tuşuna basın. Her türlü hata bildiriminde makineyi kapatın ve bir dakika bekledikten sonra tekrar çalıştırın. Hata buna rağmen tekrar görünürse müşteri hizmetlerimize haber verin. 01/2018 HSM Powerline HDS 150...
Pagina 266 Senkron tekerleklerin yağlanması (üç ayda bir) AB Uygunluk Beyanı Üretici HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany HSM HDS 150 tipi sabit disk imha makinesinin bizim lanse ettiğimiz tipinin tasarımı ve yapı tipinin aşağıda belirtilen AB direktiflerinin temel gü- venlik ve sağlık taleplerine uygun olduğunu beyan ederiz: Makine Direktifi 2006 / 42 / EC...
Pagina 267 All manuals and user guides at all-guides.com 01/2018 HSM Powerline HDS 150...
Pagina 268 Fax +1 484 237-2309 Spain customerservice@hsm.us info@hsm.us Tel. +34 93 8617187 www.hsm.us Fax +34 93 8463417 Spain@hsm.eu www.hsm.eu HSM Polska SP. z o.o. ul. Emaliowa 28 02-295 Warszawa Poland Tel. +48 22 862 2369 Fax +48 22 862 2368 Handlowy@hsm.eu www.hsm.eu HSM Powerline HDS 150 01/2018...
