Busch-Jaeger free@home 6201/640.1 Technische Handleiding
Gerelateerde Handleidingen voor Busch-Jaeger free@home 6201/640.1
Samenvatting van Inhoud voor Busch-Jaeger free@home 6201/640.1

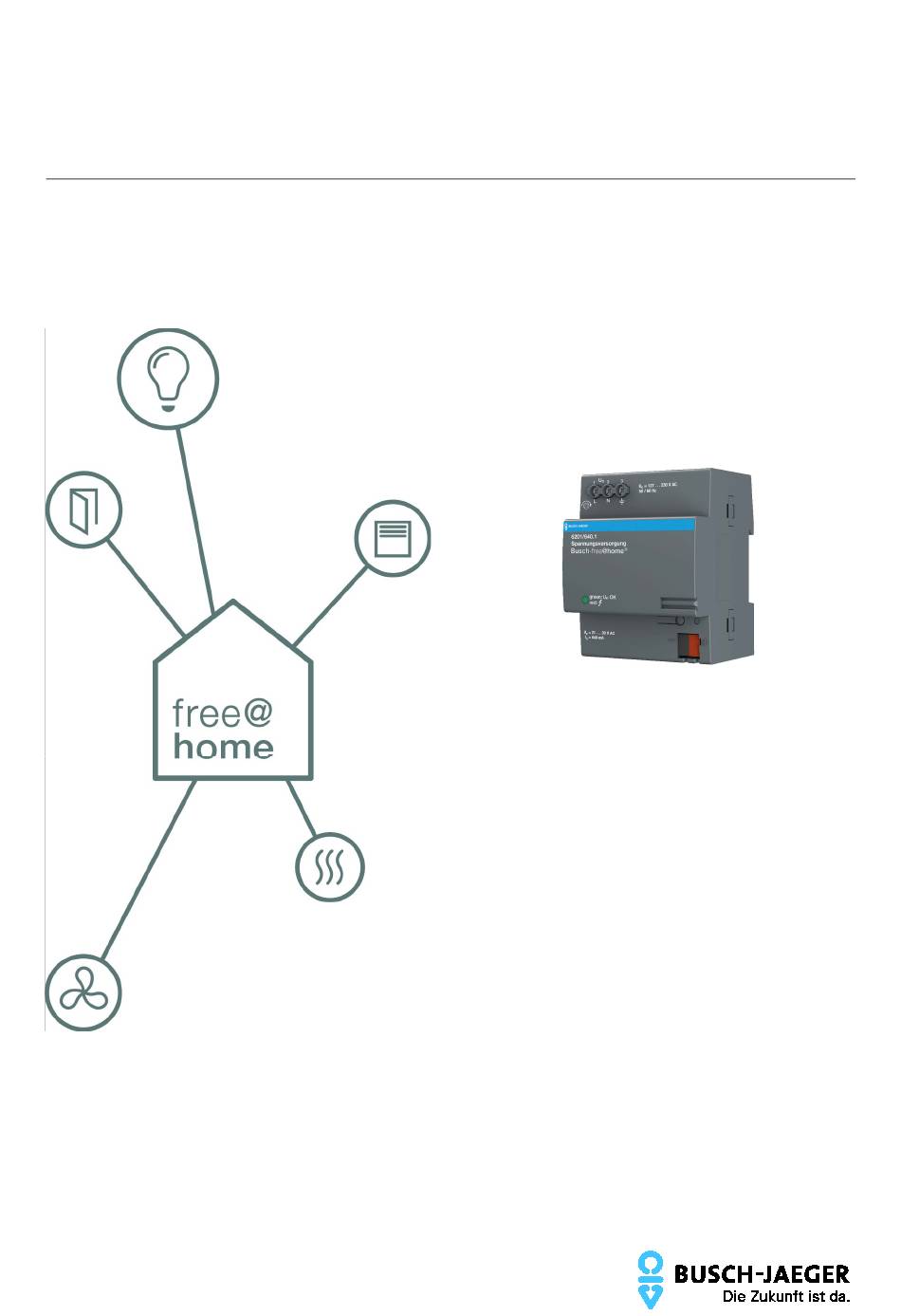

- Pagina 1 2CDC 550 001 D3101 │ 24.07.2014 Technisch handboek Voeding 6201/ 640.1...
- Pagina 2 ® Busch-free@home Inhoud Aanwijzingen bij de handleiding __________________________________________________ 3 Veiligheid _______________________________________________________________________ 4 Gebruikte symbolen ________________________________________________________________ 4 Beoogd gebruik ____________________________________________________________________ 5 Niet beoogd gebruik ________________________________________________________________ 5 Doelgroep / personeelskwalificatie __________________________________________________ 5 Aansprakelijkheid en garantie _______________________________________________________ 5 Milieu ___________________________________________________________________________ 6 Productbeschrijving ______________________________________________________________ 7 Levering ___________________________________________________________________________ 7 Typenoverzicht _____________________________________________________________________ 8 Functiebeschrijving _________________________________________________________________ 8...
- Pagina 3 Als u het apparaat doorgeeft, geeft u ook dit handboek mee. Als u meer informatie nodig heeft of vragen heeft over het apparaat, wendt u zich tot BUSCH-JAEGER of bezoekt ons op internet: www.busch-jaeger.de/nl/ Technisch handboek 2CDC 550 001 D3101...
- Pagina 4 Toch bestaan er restrisico's. Om gevaren te vermijden, dient u de veiligheidsinstructies te lezen en op te volgen. Voor schade die ontstaat door het niet in acht nemen van de veiligheidsinstructies aan- vaardt BUSCH-JAEGER geen aansprakelijkheid. Gebruikte symbolen De volgende symbolen wijzen op bijzondere gevaren in de omgang met het apparaat of geven nuttige aanwijzingen.
- Pagina 5 ® Busch-free@home Veiligheid Beoogd gebruik Het apparaat mag uitsluitend binnen de aangegeven technische gegevens worden gebruikt. De free@home-voeding is een apparaat voor montage op DIN-rail voor inbouw in de verdeler. De voeding genereert en bewaakt de free@home-systeemspanning. Met geïntegreerde spoel wordt de buslijn van de voeding ontkoppeld. Aanwijzing Het apparaat mag uitsluitend worden geïnstalleerd in inbouwdozen in dro- ge ruimtes binnen.
- Pagina 6 ® Busch-free@home Milieu Milieu Verwijder het verpakkingsmateriaal en de elektrische apparatuur inclusief de componenten ervan altijd via de hiertoe bevoegde verzamelpunten of afvalbedrij- ven. De producten voldoen aan de wettelijke vereisten, in het bijzondere de wetgeving betreffende elektrische en elektronische apparatuur en de REACH-verordening. (EU-richtlijn 2006/95/EC, 2004/108/EC en 2011/65/EC RoHS) (EU-REACH-verordening en de wetgeving voor omzetting van de verordening (EG) nr.
- Pagina 7 7 videobinnenpost 17,8 cm (7") touchdisplay en Wel- come-aansluiting. Aanwijzing Basale informatie over de systeemintegratie vindt u in het systeemhand- boek. Dit kunt u downloaden op www.busch-jaeger.de/nl/. Levering De levering bestaat uit de voeding inclusief busklem voor de aansluiting op de free@home-bus.
- Pagina 8 ® Busch-free@home Productbeschrijving Typenoverzicht Type Productnaam Apparaat 6201/640.1 Voeding, 640 mA Tab.1: Typenoverzicht Functiebeschrijving De free@home-voedingen genereren en bewaken de free@home- systeemspanning (SELF). Met geïntegreerde spoel wordt de buslijn van de voe- ding ontkoppeld. De spanningsuitgang is kortsluitvast en beveiligd tegen overbelasting. De tweekleurige led geeft de status van het apparaat aan.
- Pagina 9 ® Busch-free@home Technische gegevens Technische gegevens Overzicht 6201/640.1 Parameter Waarde Bedrijfsspanning U 85…265 V AC, 50/60 H 127 V AC, 230 V AC, Nominale waarden 50/60 Hz Opgenomen vermogen Voeding Nominaal bedrijf 24 W Maximaal 55 W Vermogensverlies Nominaal bedrijf Maximaal Spanningsuitgang Nominale spanning U...
- Pagina 10 ® Busch-free@home Technische gegevens modulair installatieap- Voor montage op DIN-rail paraat, Pro M Inbouwbreedte 4 modules à 18 mm Design Inbouwdiepte 64,5 mm Kunststof, basaltgrijs Behuizing, kleur (RAL 7012) Afmetingen 72 x 90 x 64,5 mm (b x h x d) Gewicht 0,26 kg CE-markering...
- Pagina 11 ® Busch-free@home Technische gegevens Afmetingen Aanwijzing Alle afmetingen in mm. Voeding 6201/640.1 Afb. 2: Afmetingen 6201/640.1 Aansluitschema Voeding 6201/640.1 Afb. 3: Elektrische aansluiting 6201/640.1 Technisch handboek 2CDC 550 001 D3101 │11...
- Pagina 12 ® Busch-free@home Technische gegevens Bedienings- en indicatie-elementen Indicatie- Beschrijving Functie element Correcte werking Groen: (I < I = 0,9 A) ÜL Overbelasting Rood: = 0,9 A< I < I = 1,4 A) Led status (gro- ÜL Tweekleurige led voor Stroombegrenzing actief en/rood) indicatie van netspanning, Rood...
- Pagina 13 ® Busch-free@home Montage Montage Veiligheidsinstructies voor de montage Gevaar Levensgevaar door elektrische spanning Bij direct of indirect contact met spanningsgeleidende delen ontstaat een gevaarlijke doorstroming van het lichaam. Elektrische schok, brandwonden of de dood zijn het gevolg. Niet vakkundig uitgevoerde werkzaamheden aan elektrische installaties vormen een gevaar voor het eigen leven en dat van anderen.
- Pagina 14 ® Busch-free@home Montage Gevaar Levensgevaar door kortsluiting Levensgevaar door elektrische spanning van 230 V bij kortsluiting op de laagspanningsleiding. » Zorg tijdens de montage voor een ruimtelijke scheiding (> 10 mm) van SELV-stroomkringen en andere stroomkringen. » Zorg voor een ruimtelijke scheiding van SELV-stroomkringen en andere stroomkringen.
- Pagina 15 ® Busch-free@home Montage Inbouw/montage Het apparaat is bedoeld voor montage op DIN-rail voor de inbouw in verdelers voor snelbevestiging op 35 mm DIN-rails volgens DIN EN 60 715. Het apparaat kan in iedere inbouwpositie worden gemonteerd. De verbinding met de bus vindt plaats via de meegeleverde busaansluitklem. Het apparaat is klaar voor gebruik nadat de bedrijfsspanning aanwezig is.
- Pagina 16 ® Busch-free@home Montage Elektrische aansluiting » De elektrische aansluiting vindt plaats met behulp van schroefklemmen. De verbinding met de bus vindt plaats via de meegeleverde busaansluitklem. De klemaanduiding bevindt zich op de behuizing. Het apparaat is klaar voor gebruik nadat de bedrijfsspanning aanwezig is. Montage en inbedrijfname mogen uitsluitend door elektrotechnische installateurs worden uitgevoerd.
- Pagina 17 ® Busch-free@home Inbedrijfname Inbedrijfname Na aansluiting van de voeding is het apparaat zonder verdere inbedrijfname functionerend. Technisch handboek 2CDC 550 001 D3101 │17...
- Pagina 18 ® Busch-free@home Onderhoud Onderhoud De apparaten zijn onderhoudsvrij. Bij beschadiging (bijvoorbeeld bij transport of opslag) mogen geen reparaties worden verricht. Als het apparaat wordt geopend, vervalt de aanspraak op garantie! Het apparaat moet toegankelijk zijn om bediening, keuring, visuele controle, on- derhoud en reparaties mogelijk te maken (volgens DIN VDE 0100-520).
- Pagina 19 Aanwijzing Basale informatie over planning, installatie en toepassing vindt u in het sys- teemhandboek. Dit kunt u downloaden op www.busch-jaeger.de/nl/. Reset Busaansluitklem op apparaat ongeveer 20 seconden loskoppelen. De op deze buslijn aangesloten busdeelnemers worden daardoor opnieuw ge- start.
- Pagina 20 ® Busch-free@home Een onderneming van de ABB-groep Opmerking Wij behouden ons te allen tijde het Busch-Jaeger Elektro GmbH recht voor technische wijzigingen en Postbus wijzigingen van de inhoud van dit 58505 Lüdenscheid document aan te brengen zonder voorafgaande melding. Bij bestellin- Freisenbergstraße 2...
