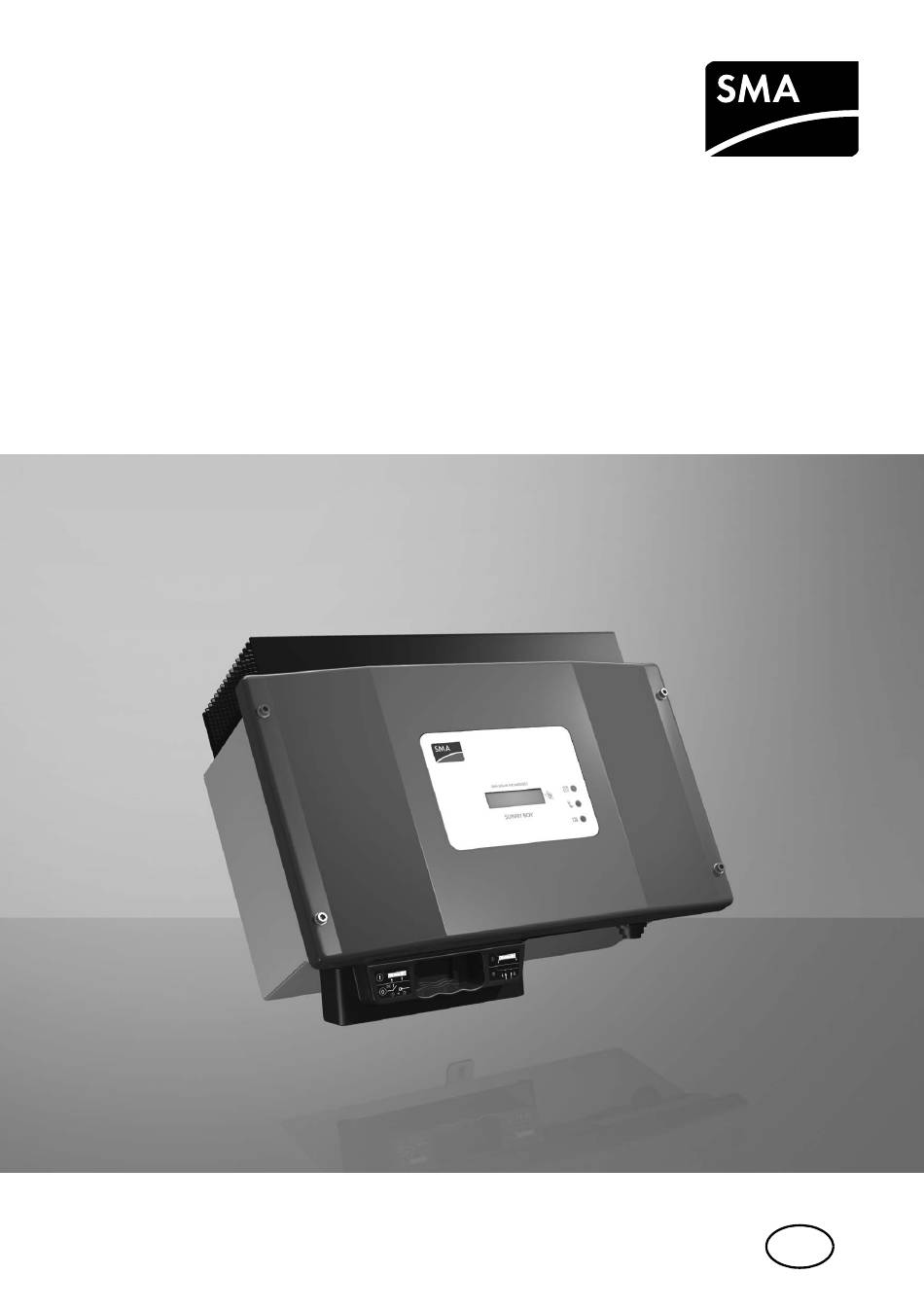

PV-omvormer
SUNNY BOY 1300TL / 1600TL / 2100TL
Installatiehandleiding
SB13_21TL-IA-INL130464 | IMNL-SB21TL | Versie 6.4
NL

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor SMA SUNNY BOY 1300TL

Samenvatting van Inhoud voor SMA SUNNY BOY 1300TL

  • Pagina 1 PV-omvormer SUNNY BOY 1300TL / 1600TL / 2100TL Installatiehandleiding SB13_21TL-IA-INL130464 | IMNL-SB21TL | Versie 6.4...

  • Pagina 3: Inhoudsopgave

    SMA Solar Technology AG Inhoudsopgave Inhoudsopgave 1 Toelichting bij deze handleiding ......7 1.1 Geldigheid..........7 1.2 Doelgroep .
  • Pagina 4 Inhoudsopgave SMA Solar Technology AG 5.4 Aansluiten van de PV-generator (DC) ......30 5.4.1 Voorwaarden voor de DC-aansluiting ..... . . 30 5.4.2 SUNCLIX assembleren.
  • Pagina 5 11.1 Sunny Boy 1300TL ........
  • Pagina 6 Inhoudsopgave SMA Solar Technology AG SB13_21TL-IA-INL130464 Installatiehandleiding...

  • Pagina 7: Toelichting Bij Deze Handleiding

    1 Toelichting bij deze handleiding 1.1 Geldigheid Deze handleiding beschrijft de montage, de installatie, de inbedrijfstelling, het onderhoud en het zoeken van fouten van de onderstaande omvormers van SMA: • Sunny Boy 1300TL (SB 1300TL-10) • Sunny Boy 1600TL (SB 1600TL-10) •...
  • Pagina 8 1  Toelichting bij deze handleiding SMA Solar Technology AG "OPGELET" markeert een veiligheidsaanwijzing waarvan het niet in acht nemen tot materiële schade kan leiden! Opmerking Een aanwijzing duidt op informatie die belangrijk is voor de optimale werking van het product.

  • Pagina 9: Veiligheid

    Gebruik de Sunny Boy niet voor andere doeleinden dan hier omschreven. Bij afwijkende toepassingen, wijzigingen aan de Sunny Boy alsmede bij montage van onderdelen die niet uitdrukkelijk door SMA Solar Technology AG aanbevolen of verkocht worden, vervallen de garantie en de geldigheid van de typegoedkeuring.

  • Pagina 10: Veiligheidsaanwijzingen

    2  Veiligheid SMA Solar Technology AG 2.2 Veiligheidsaanwijzingen Levensgevaar door elektrische schok! De PV-generator genereert bij lichtinval een gevaarlijke gelijkspanning, die op de DC-kabels of onder spanning staande onderdelen van de omvormer aanwezig is. • Raak de DC-kabels niet aan.

  • Pagina 11: Toelichting Bij De Symbolen

    De ter plekke geldende voorschriften voor de aarding van de modules en de PV-generator dienen in acht te worden genomen. SMA Solar Technology AG adviseert om het frame van de generator en andere elektrisch geleidende oppervlakken geleidend met elkaar te verbinden en te aarden, om een zo groot mogelijke bescherming van installaties en personen te waarborgen.
  • Pagina 12 Symbool Toelichting ® QR-Code *** voor SMA bonusprogramma Informatie over het SMA bonusprogramma vindt u op www.SMA-Bonus.com. Waarschuwing voor hete oppervlakken. Het koellichaam kan tijdens het gebruik heet worden. Vermijd aanraking tijdens gebruik. Levensgevaar door hoge spanningen in de omvormer! De condensatoren in de omvormer kunnen met zeer hoge spanningen geladen zijn.

  • Pagina 13: Symbolen Op Het Typeplaatje

    SMA Solar Technology AG 2  Veiligheid 2.3.2 Symbolen op het typeplaatje Symbool Toelichting Waarschuwing voor gevaarlijke elektrische spanning De omvormer werkt met hoge spanningen. Alle werkzaamheden aan de omvormer mogen uitsluitend door een geschoolde elektromonteur worden uitgevoerd. Waarschuwing voor hete oppervlakken.

  • Pagina 14: Uitpakken

    Sunny Boy Wandsteun Electronic Solar Switch (ESS)* SUNCLIX Sunny Boy 1300TL/1600TL: 2 stuks (1 x positief, 1 x negatief) Sunny Boy 2100TL: 4 stuks (2 x positief, 2 x negatief) Afdichtpluggen voor de SUNCLIX Sunny Boy 1300TL/1600TL: 2 stuks Sunny Boy 2100TL: 4 stuks...

  • Pagina 15: Identificatie Van De Omvormer

    SMA Solar Technology AG 3  Uitpakken 3.2 Identificatie van de omvormer De omvormer kan aan de hand van het typeplaatje worden geïdentificeerd. Het typeplaatje bevindt zich aan de rechterkant van de behuizing. Op het typeplaatje vindt u onder andere het type (Type/Model) en het serienummer (Serial No.) van de omvormer en apparaatspecifieke gegevens.

  • Pagina 16: Montage

    4  Montage SMA Solar Technology AG 4 Montage 4.1 Veiligheid Levensgevaar door vuur of explosies! Ondanks een zorgvuldige constructie kan er bij elektrische apparaten brand ontstaan. • Monteer de omvormer niet op brandbare materialen. • Monteer de omvormer niet op plekken waar zich licht ontvlambare stoffen bevinden.
  • Pagina 17 SMA Solar Technology AG 4  Montage • Verticale montage of maximaal 45° naar achteren gekanteld. • Het aansluitpaneel moet naar onderen gericht zijn. • Niet naar voren gekanteld monteren. • Niet naar de zijkant gekanteld monteren. • Niet liggend monteren.

  • Pagina 18: De Omvormer Met Wandsteun Monteren

    4  Montage SMA Solar Technology AG 4.3 De omvormer met wandsteun monteren Risico op lichamelijk letsel door het hoge gewicht van de omvormer. • Houd tijdens het monteren rekening met het gewicht (ca. 16 kg) van de omvormer. • Bij de montage van de wandsteun moet bevestigingsmateriaal worden gebruikt dat voor de ondergrond geschikt is.
  • Pagina 19 SMA Solar Technology AG 4  Montage 3. Hang de omvormer met de bovenste bevestigingslippen zo in de wandsteun dat deze niet zijwaarts uit de wandsteun kan worden geschoven. 4. Als in het land van installatie een tweede aardleiding voorgeschreven is: de omvormer aarden en tegen uitlichten borgen (zie hoofdstuk 5.2.3 "Extra aarding aansluiten",...

  • Pagina 20: Elektrische Aansluiting

    Object Beschrijving DC-SUNCLIX voor het aansluiten van de strings Sunny Boy 1300TL/1600TL: aansluitmogelijkheid voor 1 string Sunny Boy 2100TL: aansluitmogelijkheid voor 2 strings Bus voor het aansluiten van de DC-lastscheider Electronic Solar Switch (ESS)* Kabeldoorgang met blindstoppen voor de communicatie...

  • Pagina 21: Binnenaanzicht

    Bus voor de AC-aansluiting Vlakstekker voor de aarding van het kabelscherm bij communicatie via RS485 SUNCLIX voor het aansluiten van de strings Sunny Boy 1300TL/1600TL: aansluitmogelijkheid voor 1 string Sunny Boy 2100TL: aansluitmogelijkheid voor 2 strings Bus voor de Electronic Solar Switch (ESS)*...

  • Pagina 22: Aansluiting Op Het Openbare Stroomnet (Ac)

    5  Elektrische aansluiting SMA Solar Technology AG 5.2 Aansluiting op het openbare stroomnet (AC) 5.2.1 Voorwaarden voor de AC-aansluiting Aansluitvoorwaarden van de netwerkexploitant Neem de aansluitvoorwaarden van uw netwerkexploitant in acht! Aardlekbeveiliging De omvormer is voorzien van een geïntegreerde lekstroombewaking die gevoelig is voor alle stroomtypen.

  • Pagina 23: Lastscheider

    Technische gegevens (zie pagina 63). Gedetailleerde informatie over en voorbeelden van de configuratie van een leidingbeveiligingsschakelaar vindt u in de technische informatie "Leidingbeveiligingsschakelaars", die in de downloadsectie van SMA Solar Technology AG op www.SMA-Solar.com beschikbaar is. Installatiehandleiding SB13_21TL-IA-INL130464...
  • Pagina 24 5  Elektrische aansluiting SMA Solar Technology AG Levensgevaar door vuur! Als meerdere omvormers parallel op één leidingbeveiligingsschakelaar worden aangesloten, kan de beschermende functie van de leidingbeveiligingsschakelaar niet worden gegarandeerd. Dit kan tot kabelbrand of onherstelbare beschadiging van de omvormer leiden.

  • Pagina 25: De Omvormer Op Het Openbare Stroomnet (Ac) Aansluiten

    AC nom Het precieze werkbereik van de omvormer is in de bedrijfsparameters vastgelegd. Het betreffende document vindt u in de downloadsectie op www.SMA-Solar.com onder de categorie "Technische beschrijving" van de betreffende omvormer. 3. De leidingbeveiligingsschakelaar uitschakelen, tegen herinschakeling beveiligen en controleren of er geen spanning op staat.
  • Pagina 26 5  Elektrische aansluiting SMA Solar Technology AG 6. De aders van de kabel 4 tot 5 mm strippen. 7. Drukbout resp. kabelschroefverbinding en schroefmof monteren. Toegepaste Werkwijze maat PG13,5 • De afdichtring in de klemkorf drukken. • Drukbout PG13,5 en...
  • Pagina 27 SMA Solar Technology AG 5  Elektrische aansluiting 12. Controleren of de aansluitaders goed vastzitten. 13. De schroefmof op de aansluitbus draaien. 14. Drukbout of kabelschroefverbinding op de schroefmof vastdraaien. Toegepaste Werkwijze maat PG13,5 De klemkorf inclusief afdichtring wordt daarbij in de schroefmof gedrukt en is niet meer zichtbaar.

  • Pagina 28: Extra Aarding Aansluiten

    5  Elektrische aansluiting SMA Solar Technology AG Levensgevaar door hoge spanningen in de omvormer! • Schakel de leidingbeveiligingsschakelaar pas in als de PV-generator aangesloten en de omvormer goed gesloten is. 5.2.3 Extra aarding aansluiten Als er een extra aarding of een potentiaalvereffening vereist is, kunt u de omvormer daarnaast aan de behuizing aarden.

  • Pagina 29: Instelling Van De Displaytaal

    SMA Solar Technology AG 5  Elektrische aansluiting Werkwijze 1. Breng de onderlegring, de kabelschoen met aardleiding en de borgring op de cilinderkopschroef aan. De vertanding van de borgring moet in de richting van het metalen plaatje wijzen. 2. Steek de cilinderkopschroef door het metalen plaatje aan de onderkant van de behuizing en schroef hem aan de wandsteun vast.

  • Pagina 30: Aansluiten Van De Pv-Generator (Dc)

    5  Elektrische aansluiting SMA Solar Technology AG 5.4 Aansluiten van de PV-generator (DC) 5.4.1 Voorwaarden voor de DC-aansluiting Gebruik van verlooppluggen Verlooppluggen (Y-pluggen) mogen niet in de directe nabijheid van de omvormer zichtbaar of vrij toegankelijk zijn. • De DC-stroomkring mag niet via verlooppluggen onderbroken worden.

  • Pagina 31: Sunclix Assembleren

    SMA Solar Technology AG 5  Elektrische aansluiting 5.4.2 SUNCLIX assembleren Voor het aansluiten op de omvormer moeten alle aansluitkabels van de PV-modules voorzien zijn van de meegeleverde SUNCLIX. Assembleer de SUNCLIX zoals hieronder beschreven. Let daarbij op de juiste polariteit.
  • Pagina 32 5  Elektrische aansluiting SMA Solar Technology AG Resultaat Maatregel ☑ Als de aders in de kamer van de • Ga verder met punt 4. klembeugel te zien zijn, is de kabel juist bevestigd. ☑ Als de aders niet in de kamer van de •...

  • Pagina 33: Sunclix Openen

    SMA Solar Technology AG 5  Elektrische aansluiting 5.4.3 SUNCLIX openen 1. Draai de schroefverbinding los. 2. Ontgrendel de plug. Haak een schroevendraaier in de vergrendeling aan de zijkant en wrik deze open. Gebruik hiervoor een schroevendraaier met een bladbreedte van 3,5 mm.

  • Pagina 34: De Pv-Generator (Dc) Aansluiten

    5  Elektrische aansluiting SMA Solar Technology AG 5.4.4 De PV-generator (DC) aansluiten Levensgevaar door hoge spanningen in de omvormer! • Controleer vóór het aansluiten van de PV-generator of de leidingbeveiligingsschakelaar uitgeschakeld is. Onherstelbare schade aan het meettoestel door te hoge spanning! •...
  • Pagina 35 SMA Solar Technology AG 5  Elektrische aansluiting Onherstelbare beschadiging van de omvormer door overschrijding van de maximale ingangsspanning! Als de spanning van de PV-modules de maximale ingangsspanning van de omvormer overschrijdt, is het mogelijk dat deze door overspanning vernield wordt. De aanspraak op garantie vervalt in dergelijke gevallen.
  • Pagina 36 5  Elektrische aansluiting SMA Solar Technology AG – Steek de SUNCLIX met afdichtpluggen in de bijbehorende DC-ingangen op de omvormer. 7. Als een Electronic Solar Switch aanwezig is, de Electronic Solar Switch op slijtage controleren (zie hoofdstuk 8.2 "De Electronic Solar Switch op slijtage controleren", pagina 48) en hem weer...

  • Pagina 37: Communicatie

    Wijzigen van relevante netparameters en landenparameters Om relevante netparameters te wijzigen, heeft u een persoonlijke toegangscode nodig, de zgn. SMA Grid Guard Code. Het aanvraagformulier voor uw persoonlijke toegangscode vindt u in de downloadsectie op www.SMA-Solar.com onder de categorie "Certificaten" van de desbetreffende omvormer.

  • Pagina 38: Inbedrijfstelling

    6  Inbedrijfstelling SMA Solar Technology AG 6 Inbedrijfstelling 6.1 De omvormer in bedrijf stellen 1. Vóór de inbedrijfstelling dient gecontroleerd te worden of aan de volgende voorwaarden wordt voldaan: – Goede bevestiging van de omvormer – Correct aangesloten AC-kabel (net) –...

  • Pagina 39: Displaymeldingen Tijdens De Startfase

    SMA Solar Technology AG 6  Inbedrijfstelling 6.2 Displaymeldingen tijdens de startfase • Na de inbedrijfstelling toont de omvormer tijdens SB xxx de startfase het apparaattype. Wrxxx • Na 5 seconden of na opnieuw kloppen op de behuizingsdeksel geeft de omvormer de firmwareversie van de interne processoren weer.

  • Pagina 40: Alleen Voor Italië: Zelftest Starten

    6  Inbedrijfstelling SMA Solar Technology AG 6.3 Alleen voor Italië: zelftest starten De zelftest is alleen van toepassing op omvormers die in Italië in bedrijf worden genomen. Volgens de Italiaanse norm moeten alle omvormers die stroom terugleveren aan het openbare stroomnet een zelftest conform CEI 0-21 uitvoeren.
  • Pagina 41 SMA Solar Technology AG 6  Inbedrijfstelling Voorbeeld: displaymeldingen voor overspanningstest • Naam van de test: Autotest (59.S1) 240.00V • Uitschakeldrempel: Valore di soglia con: 230.00V • Normatieve waarde: Va. taratura 253.00V • Uitschakeltijd: Tempo intervento 0.02s • Actuele netspanning: Tensione di rete Val.eff.: 229.80V...

  • Pagina 42: Openen En Sluiten

    7  Openen en sluiten SMA Solar Technology AG 7 Openen en sluiten 7.1 Veiligheid Levensgevaar door elektrische schok! Neem vóór het openen van de omvormer altijd het volgende in acht: • Verzeker u van de spanningsloosheid aan de AC-zijde. • Verzeker u van de stroom- en spanningsloosheid aan de DC-zijde.
  • Pagina 43 SMA Solar Technology AG 7  Openen en sluiten 5. Ontgrendel alle SUNCLIX. Gebruik hiervoor een schroevendraaier met een bladbreedte van 3,5 mm. – Steek de schroevendraaier in een van de sleuven aan de zijkant (1). – Trek de SUNCLIX los (2).
  • Pagina 44 7  Openen en sluiten SMA Solar Technology AG 8. Controleer of de DC-stekkers aan de omvormer spanningsvrij zijn. ☑ Controleer de installatie als er een meetbare spanning aanwezig is! 9. Draai alle schroeven van de behuizingsdeksel los, trek de deksel gelijkmatig naar voren en verwijder hem.

  • Pagina 45: De Omvormer Sluiten

    SMA Solar Technology AG 7  Openen en sluiten 7.3 De omvormer sluiten 1. Breng de verbinding van de aardleiding (PE) met de behuizingsdeksel tot stand. 2. Draai de behuizingsdeksel van de omvormer met behulp van de vier dekselschroeven gelijkmatig vast.
  • Pagina 46 7  Openen en sluiten SMA Solar Technology AG 7. Als een Electronic Solar Switch aanwezig is, de Electronic Solar Switch op slijtage controleren (zie hoofdstuk 8.2 "De Electronic Solar Switch op slijtage controleren", pagina 48) en deze weer stevig aansluiten. Beschadiging van de Electronic Solar Switch door manipulatie van het stekkergedeelte...

  • Pagina 47: Onderhoud En Reiniging

    SMA Solar Technology AG 8  Onderhoud en reiniging 8 Onderhoud en reiniging 8.1 De omvormer reinigen Levensgevaarlijke elektrische schok door hoge spanning Als de omvormer in bedrijf is, staan de AC- en DC-kabels onder hoge spanningen. • Reinig alleen de behuizingsdeksel en de display wanneer de omvormer in bedrijf is.

  • Pagina 48: De Electronic Solar Switch Op Slijtage Controleren

    8  Onderhoud en reiniging SMA Solar Technology AG 8.2 De Electronic Solar Switch op slijtage controleren Controleer de Electronic Solar Switch op slijtage voordat u deze aansluit. Afhankelijk van de vorm van de Electronic Solar Switch kunt u de slijtage aflezen aan de metalen tongen (vorm A) of aan de kunststof (vorm B).
  • Pagina 49 SMA Solar Technology AG 8  Onderhoud en reiniging Resultaat Maatregel ☑ De metalen tongen in de De Electronic Solar Switch kan de DC-zijde niet Electronic Solar Switch zijn bruin verkleurd meer veilig scheiden. of doorgebrand (A). 1. Vervang de handgreep van de...

  • Pagina 50: Zoeken Naar Fouten

    Voer geen reparaties uit die hier niet worden beschreven, maar neem contact op met de 24-uurs-vervangingsservice (de omvormer wordt binnen 24 uur gereed gemaakt voor verzending en aan een expeditiebedrijf overhandigd) en de reparatiedienst van SMA Solar Technology AG. 9.1 Knippercodes...

  • Pagina 51: Storingsmeldingen

    Herhaalt deze melding zich, koppel de omvormer dan weer los en neem contact op met de SMA Service Line (zie hoofdstuk 13 "Contact", pagina 79). Bfr-Srr Interne storing bij de meetvergelijking of hardwaredefect. Oplossing • Neem contact op met de SMA Service Line als deze storing frequent optreedt. Installatiehandleiding SB13_21TL-IA-INL130464...
  • Pagina 52 Oplossing • Neem contact op met de SMA Service Line. EeRestore Eén van de datarecords die twee keer voorkomt in het EEPROM is defect en is zonder verlies van gegevens hersteld.
  • Pagina 53 Iac-DC_Offs-Bfr Oplossing • Netwerkvoorwaarden controleren. • Neem contact op met de SMA Service Line als deze storing vaak of meerdere keren achter elkaar optreedt. Imax Te hoge stroom aan de AC-zijde. Deze melding verschijnt als de stroom op het AC-net groter is dan maximaal toegestaan.
  • Pagina 54 • Installatie op aardlek controleren (zie hoofdstuk 9.3.1 "De PV-generator op aardlek controleren", pagina 56). De firmware van de omvormer bevat fouten. Oplossing • Neem contact op met de SMA Service Line als deze storing frequent optreedt. Shutdown Tijdelijke storing van de omvormer.
  • Pagina 55 (zie hoofdstuk 13 "Contact", pagina 79). UZWK De interne hardwarebewaking heeft een overspanning in het tussencircuit van de omvormer vastgesteld. Oplossing • Neem contact op met de SMA Service Line als deze storing frequent optreedt. Watchdog Interne storing programmaverloop. Oplossing • Neem contact op met de SMA Service Line als deze storing frequent optreedt.

  • Pagina 56: Rode Led Brandt Continu

    9  Zoeken naar fouten SMA Solar Technology AG Melding Beschrijving en oplossing Zac-Bfr De netimpedantie ligt buiten het toegestane bereik ("Bfr" of "Srr" zijn interne meldingen die niet van belang zijn voor de gebruiker). Zac-Srr De omvormer koppelt zich om veiligheidsredenen van het stroomnet los.
  • Pagina 57 SMA Solar Technology AG 9  Zoeken naar fouten Onherstelbare schade aan het meettoestel door te hoge spanning! • Uitsluitend meettoestellen met een DC-ingangsspanningsbereik van minimaal 1 000 V gebruiken. 2. Spanningen tussen de pluspool van elke string en de aardpotentiaal (PE) meten.
  • Pagina 58 9  Zoeken naar fouten SMA Solar Technology AG Resultaat Maatregel ☑ U heeft geen aardlek Waarschijnlijk is een van de thermisch bewaakte geconstateerd. varistoren defect. • Varistoren controleren (zie hoofdstuk 9.3.2 "De werking van de varistoren controleren", pagina 59). De positie van het aardlek kan aan de hand van de verhouding van de gemeten spanningen tussen pluspool ten opzichte van het aardpotentiaal (PE) en minpool ten opzichte van het aardpotentiaal (PE) bij benadering worden bepaald.

  • Pagina 59: De Werking Van De Varistoren Controleren

    B en C een geleidende verbinding aanwezig is. Resultaat Maatregel ☑ Er is een geleidende verbinding Er is vermoedelijk sprake van een andere fout in de aanwezig. omvormer. • Neem contact op met de SMA Service Line (zie hoofdstuk 13 "Contact", pagina 79). Installatiehandleiding SB13_21TL-IA-INL130464...
  • Pagina 60 De uitval van een varistor wordt veroorzaakt door invloeden die op alle varistoren van toepassing zijn (temperatuur, gebruiksduur, geïnduceerde overspanning). SMA Solar Technology AG adviseert de vervanging van beide varistoren. De varistoren worden speciaal voor het gebruik in de omvormer geproduceerd en zijn niet in de handel verkrijgbaar.

  • Pagina 61: Buitenbedrijfstelling

    SMA Solar Technology AG 10  Buitenbedrijfstelling 10 Buitenbedrijfstelling 10.1 De omvormer demonteren Risico op lichamelijk letsel door het hoge gewicht van de omvormer! • Houd rekening met het gewicht (ca. 16 kg) van de omvormer. 1. Open de omvormer (zie hoofdstuk 7.2 "De omvormer openen", pagina 42) 2.

  • Pagina 62: De Omvormer Verpakken

    Voer de omvormer na afloop van zijn levensduur overeenkomstig de op dat moment op de plaats van opstelling geldende afvoervoorschriften voor elektronisch afval af, of stuur de omvormer op eigen kosten en onder vermelding van "ZUR ENTSORGUNG" ("ter afvoer") naar SMA Solar Technology AG terug (zie hoofdstuk 13 "Contact", pagina 79).

  • Pagina 63: Technische Gegevens

    SMA Solar Technology AG 11  Technische gegevens 11 Technische gegevens 11.1 Sunny Boy 1300TL DC-ingang Maximaal DC-vermogen bij cos φ = 1 1 400 W Maximale ingangsspanning* 600 V MPP-spanningsbereik 125 V … 480 V Nominale ingangsspanning 400 V Minimale ingangsspanning...

  • Pagina 64: Veiligheidsinstellingen

    11  Technische gegevens SMA Solar Technology AG Voedingsfasen Aansluitfasen Overspanningscategorie conform IEC 60664-1 Maximale kabellengte bij een aderdoorsnede 11 m van 1,5 mm² Maximale kabellengte bij een aderdoorsnede 18 m van 2,5 mm² Veiligheidsinstellingen DC-ompolingsbeveiliging Kortsluitdiode Vrijschakelpunt aan ingangszijde* Electronic Solar Switch...
  • Pagina 65 SMA Solar Technology AG 11  Technische gegevens Vervuilingsgraad binnen de behuizing Bereik bedrijfstemperatuur ‒25 °C … +60 °C Toegestane maximale waarde voor de relatieve 100 % vochtigheid, niet condenserend Maximale hoogte boven NAP 2 000 m Geluidsemissie, normaal ≤ 33 dB(A)

  • Pagina 66: Uitrusting

    11  Technische gegevens SMA Solar Technology AG Klimatologische omstandigheden conform IEC 60721-3-4, transport type E, klasse 2K3 Temperatuurbereik ‒25 °C … +70 °C Uitrusting DC-aansluiting DC-connectoren SUNCLIX AC-aansluiting AC-connectoren Display LC-display ® Bluetooth Wireless Technology optioneel RS485, galvanisch gescheiden optioneel...
  • Pagina 67 SMA Solar Technology AG 11  Technische gegevens Rendement Maximaal rendement, η 96,0 % Europees rendement, η 94,3 % Installatiehandleiding SB13_21TL-IA-INL130464...

  • Pagina 68: Sunny Boy 1600Tl

    11  Technische gegevens SMA Solar Technology AG 11.2 Sunny Boy 1600TL DC-ingang Maximaal DC-vermogen bij cos φ = 1 1 700 W Maximale ingangsspanning* 600 V MPP-spanningsbereik 155 V … 480 V Nominale ingangsspanning 400 V Minimale ingangsspanning 125 V...
  • Pagina 69 SMA Solar Technology AG 11  Technische gegevens Voedingsfasen Aansluitfasen Overspanningscategorie conform IEC 60664-1 Maximale kabellengte bij een aderdoorsnede 11 m van 1,5 mm² Maximale kabellengte bij een aderdoorsnede 18 m van 2,5 mm² Veiligheidsinstellingen DC-ompolingsbeveiliging Kortsluitdiode Vrijschakelpunt aan ingangszijde* Electronic Solar Switch...
  • Pagina 70 11  Technische gegevens SMA Solar Technology AG Geluidsemissie, normaal ≤ 33 dB(A) Vermogensverlies in nachtmodus 0,1 W Topologie Zonder transformator Koelprincipe Convectie Beschermingsgraad conform IEC 60529 IP65 Beschermingsklasse conform IEC 62103 Landspecifieke normen, stand 03/2012* VDE-AR-N4105 VDE 0126-1-1 UTE C15-712...
  • Pagina 71 SMA Solar Technology AG 11  Technische gegevens Uitrusting DC-aansluiting DC-connectoren SUNCLIX AC-aansluiting AC-connectoren Display LC-display ® Bluetooth Wireless Technology optioneel RS485, galvanisch gescheiden optioneel Electronic Solar Switch (optioneel) Elektrische levensduur in geval van kortsluiting, ten minste 50 schakelingen met nominale stroom van 35 A...
  • Pagina 72 11  Technische gegevens SMA Solar Technology AG Rendement Maximaal rendement, η 96,0 % Europees rendement, η 95,0 % SB13_21TL-IA-INL130464 Installatiehandleiding...

  • Pagina 73: Sunny Boy 2100Tl

    SMA Solar Technology AG 11  Technische gegevens 11.3 Sunny Boy 2100TL DC-ingang Maximaal DC-vermogen bij cos φ = 1 2 200 W Maximale ingangsspanning* 600 V MPP-spanningsbereik 200 V … 480 V Nominale ingangsspanning 400 V Minimale ingangsspanning 125 V...
  • Pagina 74 11  Technische gegevens SMA Solar Technology AG Voedingsfasen Aansluitfasen Overspanningscategorie conform IEC 60664-1 Maximale kabellengte bij een aderdoorsnede 11 m van 1,5 mm² Maximale kabellengte bij een aderdoorsnede 18 m van 2,5 mm² Veiligheidsinstellingen DC-ompolingsbeveiliging Kortsluitdiode Vrijschakelpunt aan ingangszijde* Electronic Solar Switch...
  • Pagina 75 SMA Solar Technology AG 11  Technische gegevens Geluidsemissie, normaal ≤ 33 dB(A) Vermogensverlies in nachtmodus 0,1 W Topologie Zonder transformator Koelprincipe Convectie Beschermingsgraad elektronica conform IP65 IEC 60529 Beschermingsklasse conform IEC 62103 Landspecifieke normen, stand 03/2012* VDE-AR-N4105 VDE 0126-1-1 UTE C15-712...
  • Pagina 76 11  Technische gegevens SMA Solar Technology AG Uitrusting DC-aansluiting DC-connectoren SUNCLIX AC-aansluiting AC-connectoren Display LC-display ® Bluetooth Wireless Technology optioneel RS485, galvanisch gescheiden optioneel Electronic Solar Switch (optioneel) Elektrische levensduur in geval van kortsluiting, ten minste 50 schakelingen met nominale stroom van 35 A...
  • Pagina 77 SMA Solar Technology AG 11  Technische gegevens Rendement Maximaal rendement, η 96,0 % Europees rendement, η 95,2 % Installatiehandleiding SB13_21TL-IA-INL130464...

  • Pagina 78: Toebehoren

    12  Toebehoren SMA Solar Technology AG 12 Toebehoren In het volgende overzicht vindt u relevante toebehoren en reserveonderdelen voor uw product. Indien nodig kunt u deze bij SMA Solar Technology AG of uw handelaar bestellen. Omschrijving Korte omschrijving SMA-bestelnummer Electronic Solar Switch...

  • Pagina 79: Contact

    SMA Solar Technology AG 13  Contact 13 Contact Neem bij technische problemen met onze producten contact op met de SMA Service Line. Wij hebben de volgende gegevens nodig om u efficiënt te kunnen helpen: • type omvormer • serienummer van de omvormer •...

  • Pagina 83: Juridische Bepalingen

    Juridische bepalingen Juridische bepalingen De informatie in deze documenten is eigendom van SMA Solar Technology AG. Voor de publicatie ervan, geheel of gedeeltelijk, dient SMA Solar Technology AG vooraf schriftelijk toestemming te verlenen. Binnen het bedrijf van de klant mogen deze documenten voor de evaluatie of voor het correcte gebruik van het product gereproduceerd worden zonder toestemming.
