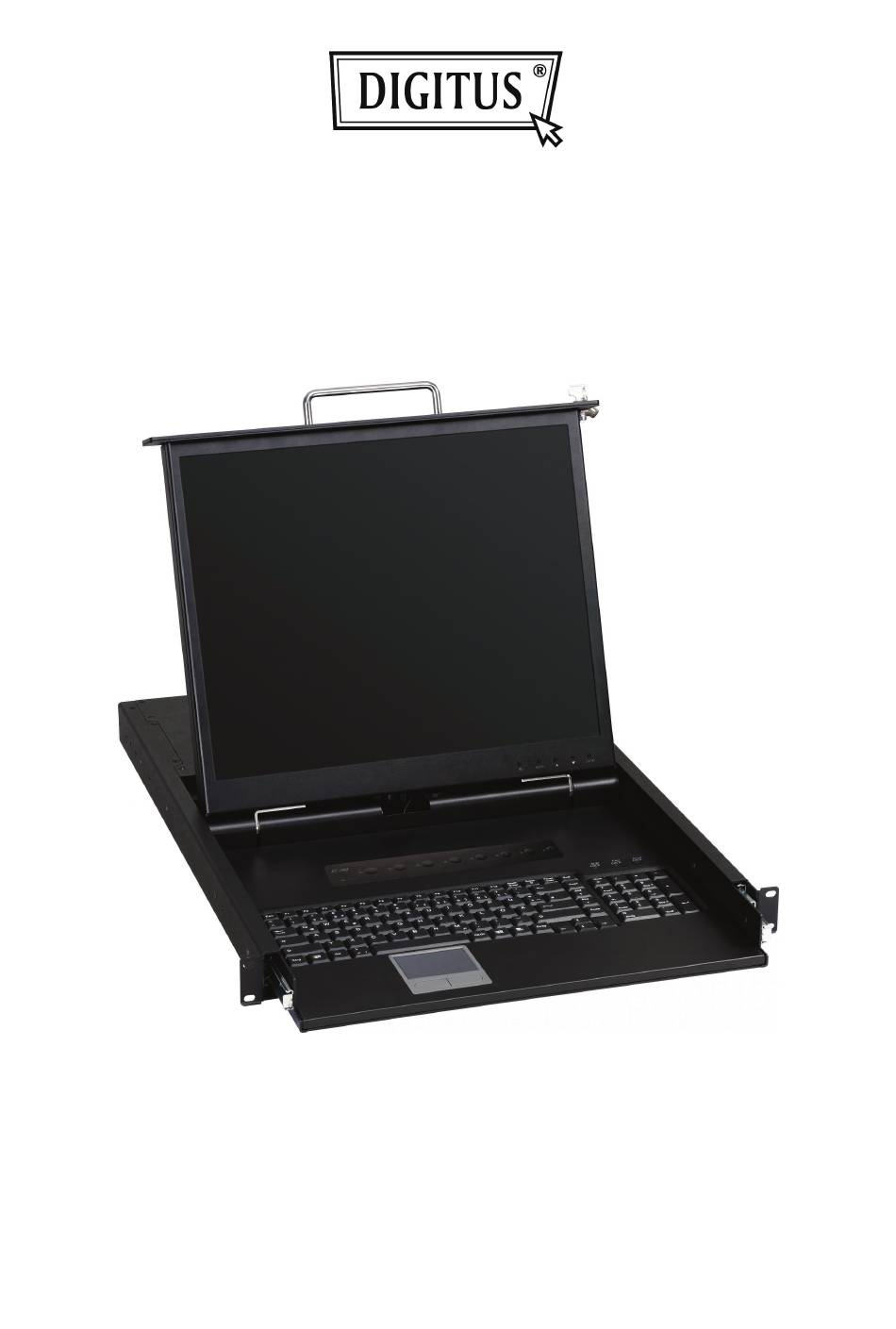

- Pagina 1 19" TFT LCD CONSOLE MET KVM SWITCH (8-POORT/16-POORT) Gebruiker’s handleiding DS-72303GE / DS-72303US DS-72402GE / DS-72402US...
-
Pagina 2: Lcd Monitor Specificaties
LCD MONITOR SPECIFICATIES Grootte 19 duim Schermtype Contrast 700:1 Helderheid 300 cd/m Kijkhoek 160° Resolutie 1280x1024@75Hz Reactietijd 6 ms Kleurweergave 16.2 M LCD MONITOR BEDIENING Toetsenbord bepalingen Stroomtoets: gebruik deze toets om LCD monitor aan- en uit te schakelen. Menu toets: gebruik deze toets om het OSD menu te openen of terug te keren naar een vorig menu of het OSD menu te verlaten. - Pagina 3 OSD controle functie lijst 1. Kleur: Contrast Helderheid Kleuraanpassing Kleurtemp.: 9300, 6500, 5800, 5RGB, GEBRUIKER Afsluiten 2. Instellingen van het beeld: Klok Fase Gamma Scherpte Afsluiten 3. Positie: H. positie V. positie Afsluiten 4. OSD menu: OSD H. Pos OSD V. Pos OSD timer Afsluiten 5.
-
Pagina 4: Korte Inleiding
KORTE INLEIDING De KVM schakelaar laat u toe om verschillende computers met een klavier, een muis en een monitor te bedienen. Ondertussen moet u enkel de kabel verbinden, en u kunt tot 256 computers toe bedienen zonder enige bijkomende interface kaarten of software te moeten installeren.. -
Pagina 5: Kenmerken
KENMERKEN ‧ Het toetsenbord, de muis en de 19” LCD monitor werden ingebouwd op de KVM Schakelaar. ‧ Op zich zelf staande machine controleert tot 4/8/16 sets van computers. ‧ Waterval systeem controleert 64/128/256 sets van computers. ‧ Door het OSD, kunt u de sneltoets gebruiken, met de muis klikken, en op de knop drukken op het voorste paneel om de computers te veranderen. -
Pagina 6: Bepalingen
BEPALINGEN 8-Poort 16-Poort 3-in-1 Connector HD-15 (Vrouwelijk) Monitor 19” TFT LCD Console Muis Aanraak module Connector Klavier Standaard 104 toetsen Poort selectie toetsen op het voorste paneel Poort LEDs Energie Ingebouwd Video resolutie 1280x1024@75Hz Dimensies 600x450x48 mm Gewicht 13.35 Kg 13.4 Kg Bedienings temp 5-40°C... -
Pagina 7: Configuratie
CONFIGURATIE 8-Poort Vooraanzicht 16-Poort Vooraanzicht 1. Poort selectie schakelaars Druk op de duwknop om dadelijk over te schakelen naar de overeenstemmende computer. • In de waterval-systeem architectuur, indien de poort wordt verbonden met de KVM maar niet met de computer, dan zal de duwknop niet reageren. •... - Pagina 8 8-Poort Achteraanzicht 16-Poort Achteraanzicht 1. CPU poort Installeer de kabel verbonden met een computer hier. 2. Update poort Dit product geeft u een update functie van de firmware. 3. AC steekcontact Het AC steekcontact is toepasbaar voor 100~240VAC, 50Hz~60Hz 4. Aan/Uit schakelaar Schakelt de KVM aan/uit.
-
Pagina 9: Installatie
INSTALLATIE • Op zichzelf staand 1. Vergewis er uzelf van dat de aan/uit schakelaar op het achterste paneel van de KVM op UIT staat. Steek een einde van de AC elektrische kabel in de KVM en steek het andere einde in een AC contactdoos. 2. - Pagina 10 5. Schakel de schakelaar op het achterste paneel van de master KVM aan. 6. Schakel de schakelaar op het achterste paneel van de slaaf KVM aan. 7. Schakel de computer aan. Opmerking: het is niet noodzakelijk om het hele systeem uit te schakelen om daarna een nieuwe computer of KVM te installeren.
-
Pagina 11: Bediening
BEDIENING Poort selectie De KC series van de KVM is voorzien van 4 schakel methods: handtoetsen, sneltoetsen, muisklik en OSD. • Handtoetsen Het is de eenvoudigste schakelmethode. U hoeft enkel op de poort selectie schakelaar, die zich op het voorste paneel van de KVM bevindt, te drukken. De selectie LED (rood) is aan, aangevend dat u overschakelt naar de overeenkomstige poort. - Pagina 12 • Bediening U kunt de opties met het toetsenbord of met de muis bewerken. Voor de bediening met het toetsenbord, naast de gewone toetsen om op en neer te gaan zijn er de speciale toetsen, zoals enter, de spatiebalk, de functietoetsen (F1, F4, …) onder het OSD opmerkingen veld.
- Pagina 13 1. Dit veld toont de informatie van de huidige verbonden computer. Zoals weergegeven in bovenstaande figuur, 03 verwijst naar het poort nummer van de master; 04 verwijst naar het poort nummer van de slaaf; en mail ser 4 is de naam van deze computer bepaald door de gebruikers.
-
Pagina 14: System Instellingen Menu
4. Instructie tip veld: Bewegen; gebruik de↑↓ toetsen op het toetsenbord of de muis om de ↑↓: selectie balk te verplaatsen. SPACE: Bewerken; de “spatie BALK” op het toetsenbord wordt gebruikt om de naam van de computer of de KVM beginnen te bewerken. ESC: Afsluiten;... -
Pagina 15: Beschrijving
Item Beschrijving Default Andere selectie Om poorten om te schakelen, auto scan Channel Display en OSD afsluiten, the monitor zal de will Number, Full Mode de kanaal informatie en mode selectie Name aanduiden. Channel Display Het toont de tijd om de kanaal informatie 10Sec, Always, 5 Sec Time... -
Pagina 16: Veiligheids Mode
• Auto scan mode: u kunt de OSD eerste opstarten en daarna op “F4” drukken om de auto scan mode binnen te gaan. Indien u de computer wilt scannen, dan moet u de Smart View instelling gebruiken om de tijd te selecteren in de systeem instellingen voor de overblijvende tijd, met name 5 sec, 10 sec, 20 sec, 30 sec and 60 sec. -
Pagina 17: Problemen Oplossen
Procedure: 1. Download en installeer het toepassingsprogramma KVMISP.msi. Opmerking: dit programma kan enkel lopen in Win98SE, ME, XP or 2000 2. Verbind de F/W update kabel, en het computer einde is RS-232 poort (COM-X) terwijl het KVM einde de toetsenbord poort van de console poort is. 3.
