FN-110477.2

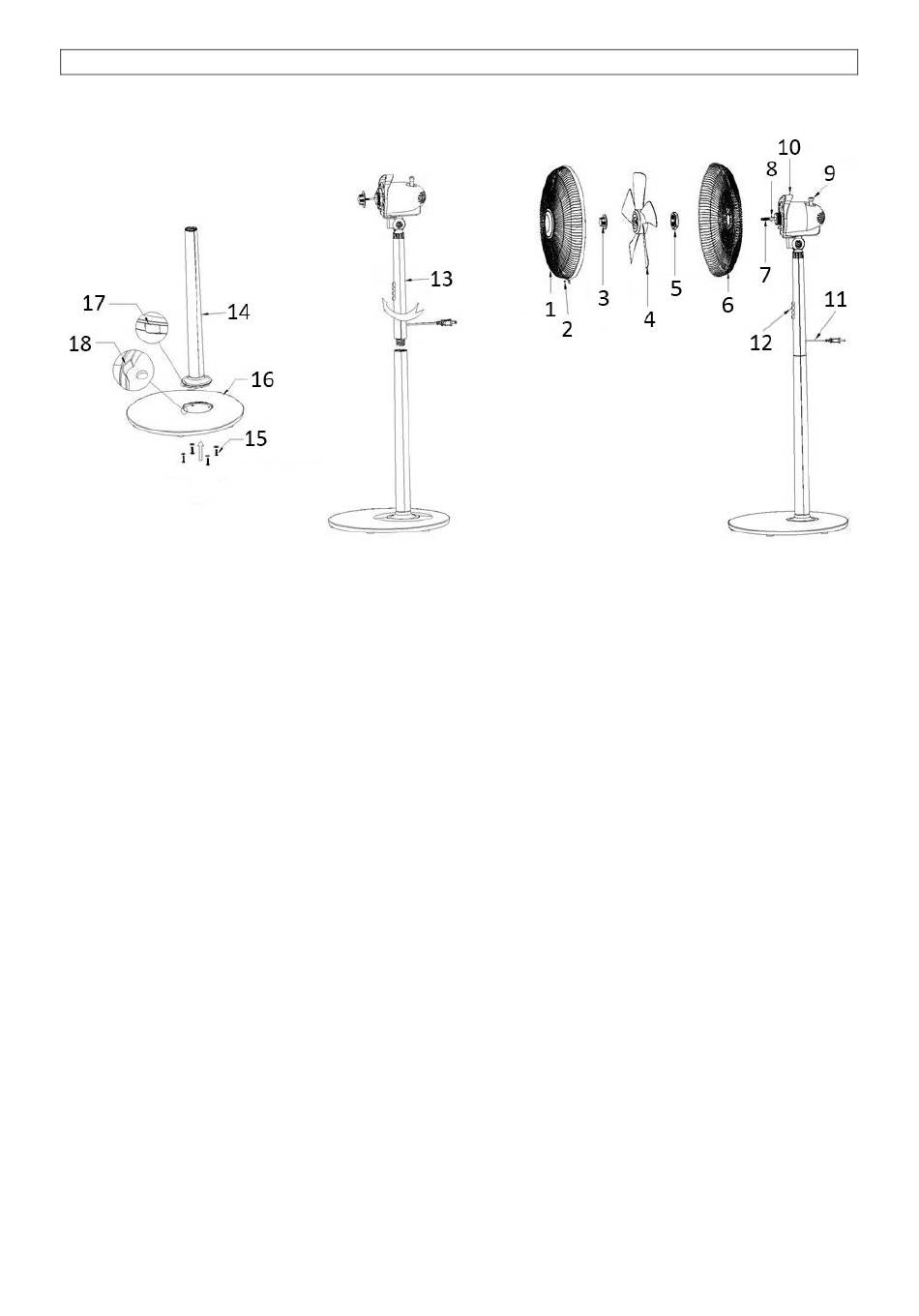

SPIS CZĘŚCI
1. Osłona przednia
2. Zacisk zabezpieczający
3. Śruba mocująca łopatki
4. Łopatka
5. Śruba mocująca osłonę
6. Osłona tylna
7. Wał silnika
8. Sworzeń wału
9. Pokrętło oscylacji
INSTRUKCJA MONTAŻU
Montaż podstawy i nogi
1. Umieścić dolną część nogi (14) w otworze w podstawie (16), umieszczając wypustkę na nodze (17) w
zagłębieniu (18) w otworze w podstawie. Do zamocowania dolnej części nogi użyć czterech śrub.
2. Wsunąć górną część nogi (13) w dolną (14), przekręcić górną część nogi (13) zgodnie z ruchem wskazówek
zegara, aby połączyć obie części nogi.
Montaż całości
1. Zdjąć śrubę mocującą łopatki (3) i osłonę śruby (5) z wału silnika (7).
2. Zamocować tylną osłonę (6) umieszczając ją na wypustkach. Zamocować osłonę na obudowie silnika śrubą
mocującą osłonę (5).
3. Umieścić łopatki wentylatora (4) na wale silnika dopasowując gniazdo do sworznia wału (8). Zamocować
łopatki dokręcając śrubę mocującą (3) w kierunku przeciwnym do ruchu wskazówek zegara. Upewnić się, że
łopatki wentylatora obracają się swobodnie, obracając je dłonią.
4. Odkręcić śrubę zacisku (2) i otworzyć zacisk. Umieścić górną stronę zacisku na przedniej osłonie (1)
i w najwyższym punkcie tylnej osłony (6). Wcisnąć krawędź przedniej osłony na tylną. Zamknąć dolny zacisk
i dokręcić śrubę.
All manuals and user guides at all-guides.com
- 29 -
10. Uchwyt
11. Przewód zasilania
12. Przyciski regulacji prędkości
13. Górna część nogi
14. Dolna część nogi
15. Śruby
16. Podstawa
17. Wypustka
18. Zagłębienie
PL
