C

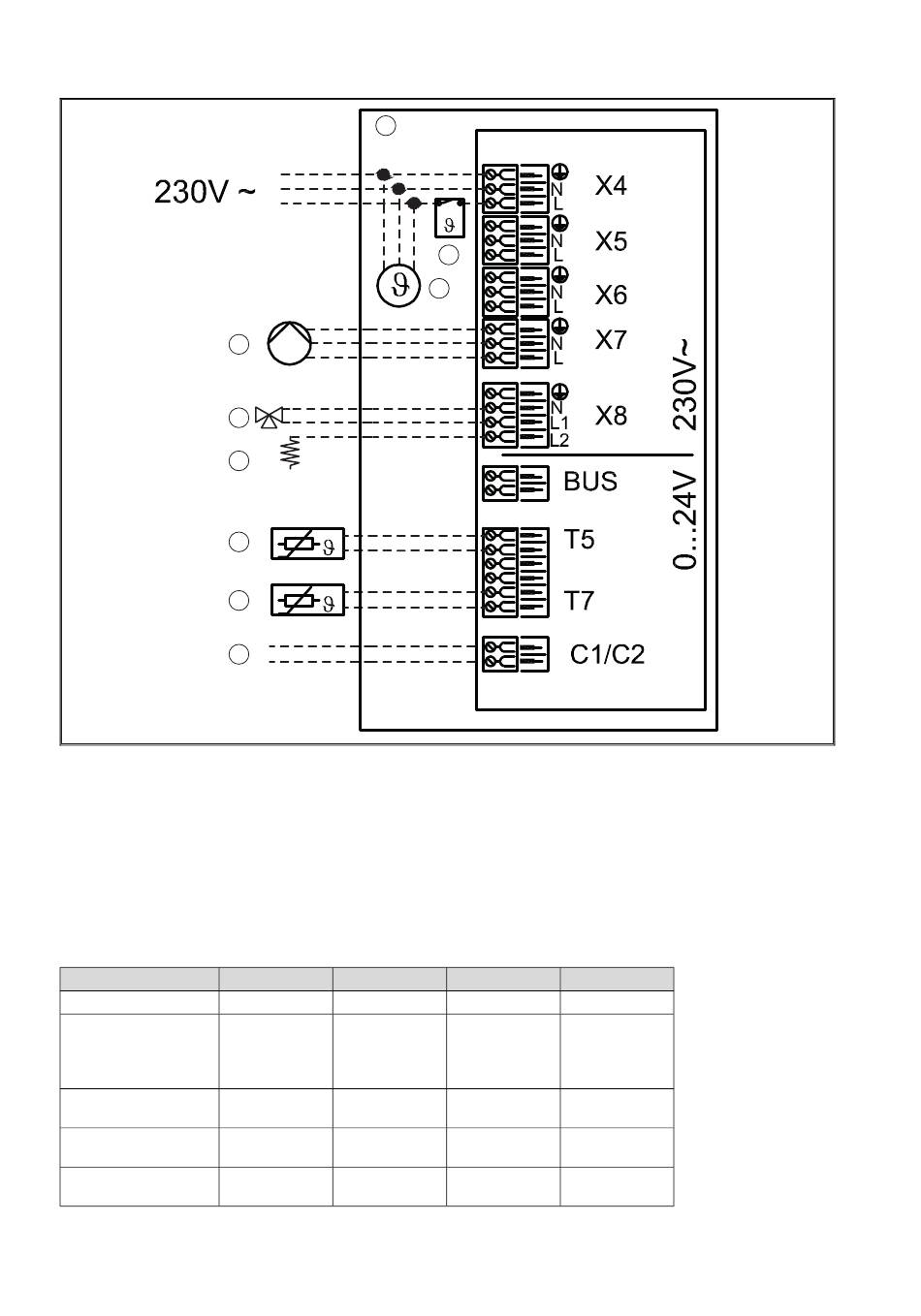

Bedradingsschema
1
Zonnelaadstation
2
Veiligheidstemperatuurbegrenzer
3
Elektrische verwarmingsstaaf
4
Legionellabeschermingspomp of warmwaterklep ter
bescherming van het verwarmingsapparaat
5
Collectortemperatuursensor
D
Technische gegevens
Technische gegevens boiler
VIH S1 150/4 B
Boilervolume
150 l
≤ 10 l
Volume collectorvloei-
stof (incl. zonnemodule
en optioneel elektr.
verwarm. el.)
≤ 0,6 MPa
Toegestane bedrijfs-
druk
≤ 1,0 MPa
Toegestane bedrijfs-
druk warm water
≤ 0,3 MPa
Toegestane bedrijfs-
druk CV-circuit
0020206805_01 auroSTEP plus Installatie- en onderhoudshandleiding
1
4
5
6
7
8
9
VIH S1 250/4 B
250 l
≤ 10 l
≤ 0,6 MPa
≤ 1,0 MPa
≤ 0,3 MPa
2
3
6
Temperatuursensor boiler boven
7
Aansluiting voor C1/C2-verbindingskabel op de
warmteopwekker
Op deze aansluiting mag u uitsluitend laagspanning
≤ 24 V met een maximale stroomsterkte van 200
mA aansluiten.
VIH S2 250/4 B
VIH S2 350/4 B
250 l
350 l
≤ 10 l
≤ 12 l
≤ 0,6 MPa
≤ 0,6 MPa
≤ 1,0 MPa
≤ 1,0 MPa
≤ 0,3 MPa
≤ 0,3 MPa
Bijlage
29
