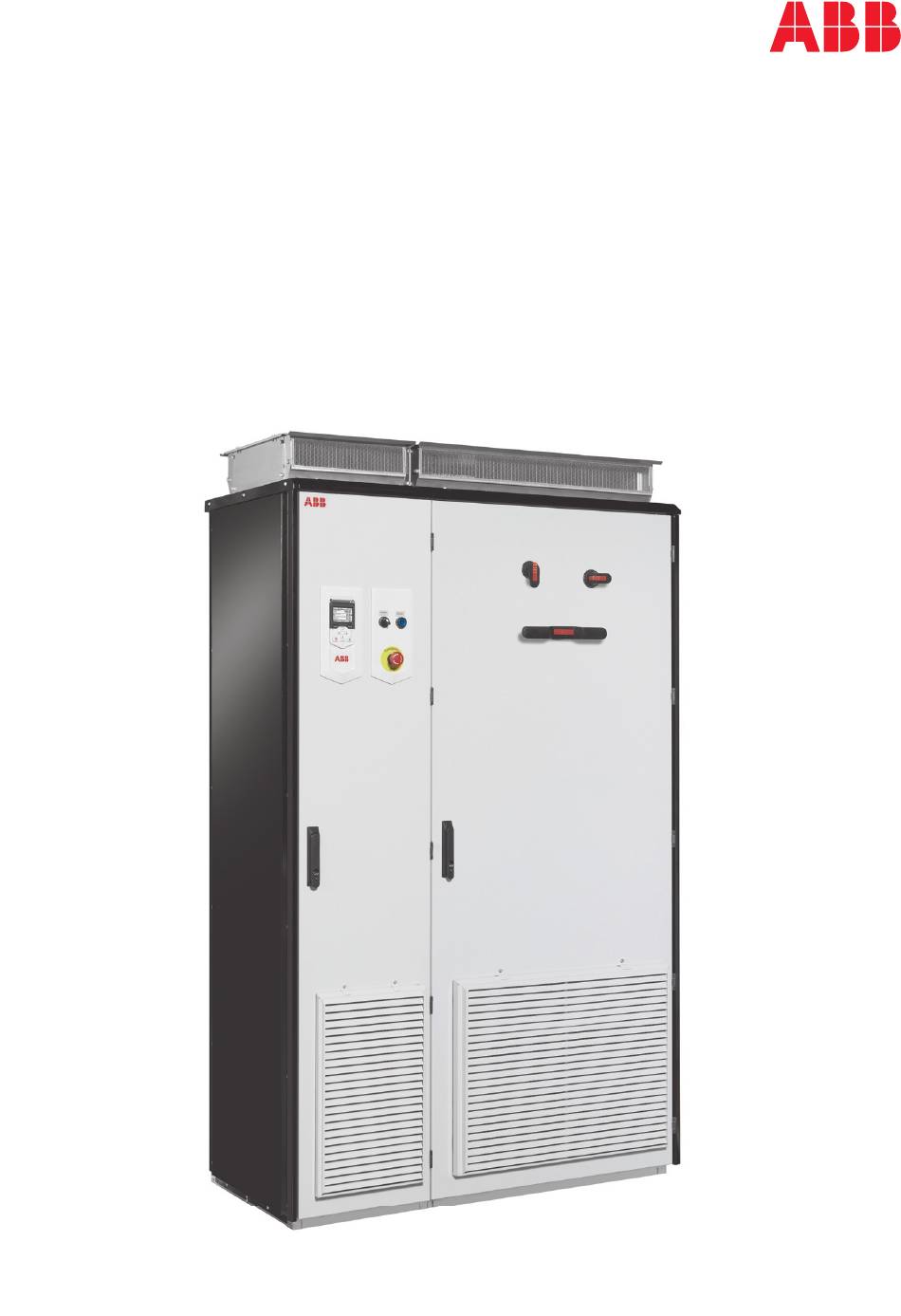

Pagina 1 — ABB INDUSTRIAL DRIVES ACS880-17 omvormers (160 tot 3200 kW) Hardwarehandleiding...
Pagina 3 ACS880-17 omvormers (160 tot 3200 Hardwarehandleiding Inhoudsopgave 1. Veiligheidsvoorschriften 4. Mechanische installatie 6. Elektrische installatie 10. Opstarten 3AXD50000868582 Rev F Vertaling van originele handleiding 3AXD50000020436 GELDIG VANAF: 2025-01-10...
Pagina 5 Inhoudsopgave 5 Inhoudsopgave 1 Veiligheidsvoorschriften Inhoud van dit hoofdstuk ............... Gebruik van waarschuwingen en opmerkingen .
Pagina 6 6 Inhoudsopgave Beschrijvingen van opties ............... Beschermingsgraad .
Pagina 7 Tabel met vereisten ................Vereisten voor ABB motors, P <...
Pagina 8 Aanvullende eisen voor explosie-veilige (EX) motoren ......Aanvullende eisen voor ABB motoren voor andere types dan M2_, M3_, M4_, HX_ en AM_ .
Pagina 9 Inhoudsopgave 9 Implementeren van de functie 'Werking bij korte spanningsuitval' ....Implementeren van een bypass-aansluiting ..........Voeding voor de hulpcircuits .
Pagina 10 10 Inhoudsopgave Installeren van optiemodules ..............Installatie van een I/O-uitbreiding, veldbusadapter of pulsencoderoptiemodule .
Pagina 11 Inhoudsopgave 11 11 Foutopsporing Inhoud van dit hoofdstuk ............... Besturingseenheid leds (UCU-22...24) .
Pagina 12 12 Inhoudsopgave De batterij van de UCU besturingseenheid vervangen ....... . De microSDHC-geheugenkaart vervangen (UCU) .
Pagina 13 Frame 1×R8i+1×R8i met sinus-uitgangsfilter (+E206) ......Frame 2×R8i+2×R8i (bijv. ACS880-17-1110A-3), IP22 ....... .
Pagina 14 14 Inhoudsopgave Invertermodule-kastdeel met twee R8i-modules, kabeluitvoer onder ..Invertermodule-kastdeel met twee R8i-modules, kabeluitvoer boven ..Invertermodule-kastdeel met drie R8i-modules, kabeluitvoer onder ..Invertermodule-kastdeel met drie R8i-modules, kabeluitvoer boven .
Pagina 15 Veiligheidsvoorschriften 15 Veiligheidsvoorschriften Inhoud van dit hoofdstuk Dit hoofdstuk bevat de veiligheidsvoorschriften waaraan u moet voldoen bij het installeren, opstarten en gebruiken van de omvormer en bij onderhoudswerkzaamheden aan de omvormer. Als u de veiligheidsvoorschriften negeert, kan dit verwonding of dodelijk letsel tot gevolg hebben of schade aan de apparatuur veroorzaken.
Pagina 16 16 Veiligheidsvoorschriften WAARSCHUWING! Waarschuwing over elektrostatisch gevoelige apparatuur waarschuwt u tegen het risico van elektrostatische ontlading die schade aan de apparatuur kan veroorzaken. Algemene veiligheid bij installatie, opstarten en onderhoud Deze instructies zijn voor alle personen die werkzaamheden aan de omvormer uitvoeren. WAARSCHUWING! Volg deze instructies.
Pagina 17 Veiligheidsvoorschriften 17 • Duw de module in de kast en trek hem voorzichtig uit de kast liefst met hulp van iemand anders. Houd met één voet een constante druk op de onderkant van de module om te voorkomen dat de module achterover valt. Houd uw vingers weg van de randen van de frontflens van de module.
Pagina 18 18 Veiligheidsvoorschriften de kast verplaatst. Gebruik twee personen om de omvormermodule te verplaatsen. Wees voorzichtig. Houd constante druk met één voet op de onderkant van de module (2) om te voorkomen dat de module op zijn rug valt. • Zorg ervoor dat de module niet omvalt als u hem over de vloer verplaatst. •...
Pagina 19 Veiligheidsvoorschriften 19 • Als u werkzaamheden moet uitvoeren aan een omvormer die op de stroomvoorziening is aangesloten, houd u dan aan de plaatselijke wetten en voorschriften inzake elektrische werkzaamheden onder spanning. Dit omvat, maar is niet beperkt tot, bescherming tegen elektrische schokken en vlamboogbeveiliging.
Pagina 20 20 Veiligheidsvoorschriften Elektrische veiligheid bij installatie, opstarten en onderhoud Elektrische veiligheids-voorzorgsmaatregelen ￭ Deze elektrische veiligheidsvoorschriften gelden voor alle personen die werken aan de omvormer, de motorkabel of motor. WAARSCHUWING! Volg deze instructies. Als u ze negeert, kan dit leiden tot ernstig of dodelijk letsel of schade aan de apparatuur.
Pagina 21 Dit kan een gevaar voor de gezondheid opleveren. • ABB raadt niet aan de kast te bevestigen door booglassen. Als u het toch moet doen, volg dan de lasinstructies in de handleidingen van de omvormer op. Opmerking: •...
Pagina 22 22 Veiligheidsvoorschriften Nadat u de omvormer hebt losgekoppeld van de ingangsspanning, blijven deze op een gevaarlijke spanning staan totdat de condensatoren van het tussencircuit ontladen. • Externe bedrading kan gevaarlijke spanningen zetten op de relaisuitgangen van de besturingsunits van de omvormer. •...
Pagina 23 Veiligheidsvoorschriften 23 Algemene veiligheid in bedrijf Deze instructies zijn voor alle personen die de omvormer bedienen. WAARSCHUWING! Volg deze instructies. Als u ze negeert, kan dit leiden tot ernstig of dodelijk letsel of schade aan de apparatuur. • Houd de deuren van de kast gesloten als de omvormer onder stroom staat. Als de deuren van de kast van de omvormer open zijn, bestaat er een risico op een mogelijk dodelijke elektrische schok, vlamboogflits of hoogenergetische vlamboogontploffing.
Pagina 24 24 Veiligheidsvoorschriften Aanvullende instructies voor permanentmagneetmotoren met een omvormer. Veiligheid bij installatie, opstarten, onderhoud ￭ Dit zijn extra waarschuwingen voor omvormers met permanente-magneetmotoren. De overige veiligheidsinstructies in dit hoofdstuk zijn ook van toepassing. WAARSCHUWING! Volg deze instructies. Als u ze negeert, kan dit leiden tot ernstig of dodelijk letsel of schade aan de apparatuur.
Pagina 25 Inleiding 25 Inleiding Inhoud van dit hoofdstuk Dit hoofdstuk beschrijft de handleiding. Het bevat een stroomschema met stappen ter controle van de aflevering, de installatie en het opstarten van de omvormer. Het stroomschema verwijst naar hoofdstukken/secties in deze en andere handleidingen. Doelgroep Deze handleiding is bedoeld voor personen die de installatie plannen, de omvormer installeren, in bedrijf stellen en onderhoudswerkzaamheden aan de omvormer uitvoeren,...
Pagina 26 26 Inleiding van de omvormer. De mogelijke opties zijn opgesomd in sectie Sleutel voor typeaanduiding (pagina 57). Gebruik van onderdeelaanduidingen Bij sommige apparaatnamen in de handleiding staat de aanduiding van het onderdeel tussen haakjes (bijvoorbeeld [Q20]). Dit zal u helpen de componenten in de schakelschema's van de omvormer te identificeren.
Pagina 27 Inleiding 27 Taak Bedien de omvormer: start, stop, toerenregeling etc. ACS880 beknopte opstartgids, firmware- handleiding...
Pagina 28 28 Inleiding Termen en afkortingen Term/ Beschrijving Afkorting ACS-AP-I Industriële assistent niet-Bluetooth-bedieningspaneel ATEX De richtlijnen 2014/34/EU en 1999/92/EC worden gewoonlijk de ATEX richtlijnen genoemd (van "Atmosphères Explosibles") BAMU Hulpmeeteenheid Type besturingsunit Elektromagnetische compatibiliteit Elektromagnetische interferentie Elektrisch metalen buizenstelsel, type installatiebuis FAIO-01 Analoge I/O-uitbreidingsmodule FCAN-01...
Pagina 29 Algemene term voor omvormermodule, invertermodule, voedingsmodule, remchopper- dule module etc. Voeding unit Voedingsmodule(s) bestuurd door één besturingseenheid, en verwante componenten. Verwante handleidingen U kunt handleidingen vinden op internet. Zie hieronder voor de relevante link. Ga voor meer documentatie naar www.abb.com/drives/documents. ACS880-17 (160 to 3200 kW) manuals...
Pagina 31 Dit hoofdstuk beschrijft in het kort het werkingsprincipe en de constructie van de omvormer. Werkingsprincipe De ACS880-17 is een vierkwadrant, luchtgekoelde, in een kast geïnstalleerde omvormer voor het regelen van asynchrone AC inductiemotoren, synchrone permanentmagneetmotoren, AC inductie-servomotoren en ABB synchrone reluctantiemotoren (SynRM-motoren).
Pagina 32 32 Werkingsprincipe en hardwarebeschrijving De volgende afbeelding toont het vereenvoudigde hoofdschema van de voedingseenheid. Grotere omvormers hebben voedingseenheden die bestaan uit meerdere parallel geschakelde voedingsmodules. AC zekeringen LCL-filter Voedingsmodule (met IGBT's) DC-condensatoren met ontladingsweerstanden DC-zekeringen AC spanning en stroom golfvormen De AC-stroom is sinusvormig bij een eenheidsfactor.
Pagina 33 Werkingsprincipe en hardwarebeschrijving 33 Overzicht stroomschema van de omvormer. ￭ Hulpspanningstransformator(en) Hulpspanningsschakelaar [Q21]. Frame 1×R8i+1×R8i heeft zekeringlastscheiders [F20.x] in plaats van een hulpspanningsschakelaar. De hulpspanning wordt geschakeld door de hoofd- schakelaar/scheidingsschakelaar. *Hoofdschakelaar/scheidingsschakelaar [Q1.1] *AC zekeringen [F1.x]. Als de omvormer meerdere LCL-filters heeft, zijn er extra AC-zekeringen aan de ingang van elk filter.
Pagina 34 34 Werkingsprincipe en hardwarebeschrijving Voorbeelden van kastopstelling en lay-out Frame 1×R8i+1×R8i ￭ Voorbeeld kastopstelling Hulpbesturingskastdeel (ACU). Bevat besturingselektronica en I/O-aansluitingen van klant. Zie de sectie Layout hulpbesturingskastdeel (ACU) (pagina 40). Kastdeel voor voedings- en invertermodule. Bevat de voedingsmodule, het LCL-filter, de inver- termodule en de hoofdverdeler, alsmede de aansluitingen voor de voedingskabels.
Pagina 35 Werkingsprincipe en hardwarebeschrijving 35 Voorbeeld kast-layout Hulpbesturingskastdeel (ACU). Zie de sectie Layout hulpbesturingskastdeel (ACU) (pagina 40). Doorvoeren voor ingangskabel, PE-rail LCL-filtermodule Ingangsklemmen (achter LCL-filtermodule) Hoofdschakelaar/scheidingsschakelaar [Q1.1] (achter montageplaat) AC-zekeringen (achter montageplaat) Zekeringlastscheiders voor hulpspanning [F20.x] Hoofdmagneetschakelaar [Q2.1] Laadzekeringschakelaar [Q3] Laadmagneetschakelaar Oplaadweerstanden Voedingsmodule Invertermodule...
Pagina 36 36 Werkingsprincipe en hardwarebeschrijving Frame 2×R8i+2×R8i ￭ Voorbeeld kastopstelling Hulpbesturingskastdeel (ACU). Bevat besturingselektronica en I/O-aansluitingen van klant. Zie de sectie Layout hulpbesturingskastdeel (ACU) (pagina 40). Ingangskastdeel. Bevat de ingangsklemmen, de hoofdverdeler en de laadapparatuur. Kastdeel voor de voedingsmodule. Bevat twee R8i-voedingsmodules samen met een LCL-fil- termodule.
Pagina 37 Werkingsprincipe en hardwarebeschrijving 37 Voorbeeld kast-layout Hulpbesturingskastdeel (ACU). Zie de sectie Layout hulpbesturingskastdeel (ACU) (pagina 40). Doorvoeren voor ingangskabel, PE-rail Ingangsklemmen Hoofdscheidingsschakelaar (Q1.1) Aardeschakelaar [Q9.1] (optioneel +F259) AC zekeringen Laadweerstanden en magneetschakelaar Hoofdmagneetschakelaar (achter laadapparatuur) Hulpspanningsschakelaar [Q21] Laadschakelaar [Q3] Koelventilator inkomend kastdeel DC-zekeringen (aan de uitgang van elke voedingsmodule en aan de ingang van elke inverter- module) LCL-filtermodule...
Pagina 38 38 Werkingsprincipe en hardwarebeschrijving Frame 3×R8i+3×R8i (met hoofdonderbreker, optie +F255) ￭ Voorbeeld kastopstelling Hulpbesturingskastdeel (ACU). Bevat besturingselektronica en I/O-aansluitingen van klant. Zie de sectie Layout hulpbesturingskastdeel (ACU) (pagina 40). Ingangskastdeel. Bevat de ingangsklemmen, de hoofdverdeler en de laadapparatuur. Kastdeel voor voedingsmodule (1). Bevat twee LCL-filtermodules. Kastdeel voor voedingsmodule (2).
Pagina 39 Werkingsprincipe en hardwarebeschrijving 39 Voorbeeld kast-layout Hulpbesturingskastdeel (ACU). Zie de sectie Layout hulpbesturingskastdeel (ACU) (pagina 40). Doorvoeren voor ingangskabel, PE-rail Ingangsklemmen Oplaadweerstanden Kastdeel inkomende koelventilatoren (achter de laadweerstand montageplaat) Hoofdonderbreker [Q1] Laadschakelaar [Q3] Hulpspanningsschakelaar [Q21] Aardeschakelaar [Q9.1] (optioneel +F259) Laadmagneetschakelaar (achter hulpuitrusting) AC zekeringen LCL-filtermodules Voedingsmodules...
Pagina 40 40 Werkingsprincipe en hardwarebeschrijving 40 Operation principle and hardware description Layout hulpbesturingskastdeel (ACU) ￭ Auxiliary control cubicle (ACU) layout Hieronder is een layout-voorbeeld te zien van het hulpbesturingskastdeel (ACU). Links: A layout example of the auxiliary control cubicle (ACU) is shown below. Scharnierend frame gesloten, demonteerbare montageplaten op hun plaats.
Pagina 41 Werkingsprincipe en hardwarebeschrijving 41 Hulpspannings-automaat F112. Op de secun- 24 V DC voeding en buffermodule daire van transformator T111 (item 29). Ge- monteerd op de rechter binnenwand. Schakelaar (F90) voor monitoren van aard- Starters en magneetschakelaars van motor- fout (item 12) ventilator (opties +M602…610) FSO-xx veiligheidsfuncties module (optie Klemmenblokken (X601) voor motorventila-...
Pagina 42 42 Werkingsprincipe en hardwarebeschrijving Overzicht van vermogens- en besturingsaansluitingen Het schema toont de voedingsaansluitingen van de omvormer en de besturingsinterfaces van de inverterbesturing (type UCU en BCU, bedradingsschema A41). XPAN/X13 XETH1...4 MEM/X205 XFSO/X12 V1T/R... M 3 ~ Omvormer Voedingsbesturingseenheid Inverterbesturingseenheid Er kunnen als volgt optiemodules geschoven worden in slots 1, 2, 3 en 4: Moduletype Slots...
Pagina 43 Werkingsprincipe en hardwarebeschrijving 43 I/O Klemmenblokken op de inverterbesturingseenheid Glasvezelconnectors naar elke invertermodule Voedingseenheid (bestaat uit een of meer voedingsmodules) DC tussenkring link Invertereenheid (bestaat uit een of meer invertermodules) Deuren Label in het Label in lokale Beschrijving Engels taal READY GEREED Indicatielampje Gereed (optie +G327)
Pagina 44 44 Werkingsprincipe en hardwarebeschrijving De lay-out hangt af van de gekozen opties.
Pagina 45 Werkingsprincipe en hardwarebeschrijving 45 Hoofdlastscheider (Q1.1) ￭ Afhankelijk van de configuratie van de omvormer, is de hoofdlastscheider ofwel een scheidingsschakelaar of een hoofdautomaat. Units met een scheidingsschakelaar hebben ook een hoofdmagneetschakelaar. De hoofdlastscheider schakelt de hoofdspanning naar de omvormer in en uit. Om de hoofdvoeding los te koppelen, draait u de scheidingsschakelaar naar de 0 (UIT) stand, of haalt u de hoofdautomaat uit het rack (afhankelijk van welk apparaat geïnstalleerd is).
Pagina 46 46 Werkingsprincipe en hardwarebeschrijving Het bedieningspaneel kan verwijderd worden door het aan de bovenkant naar voren te trekken en kan weer teruggezet worden in omgekeerde volgorde. Zie voor het gebruik van het bedieningspaneel de ACS-AP-I, -S, -W and ACH-AP-H, -W Assistant control panels user’s manual (3AUA0000085685 [Engels]) en de firmwarehandleiding.
Pagina 47 Werkingsprincipe en hardwarebeschrijving 47 Beschrijvingen van opties Opmerking: Niet alle opties zijn beschikbaar voor alle omvormertypes. Sommige opties kunnen niet tegelijk met bepaalde andere opties worden gebruikt, of vereisen technische aanpassingen. Beschermingsgraad ￭ Definities Volgens IEC/EN 60529, wordt de beschermingsgraad aangegeven door een IP-code waarbij het eerste cijfer de bescherming aangeeft tegen het binnentreden van vaste vreemde deeltjes, en het tweede cijfer de bescherming tegen het binnentreden van water.
Pagina 48 48 Werkingsprincipe en hardwarebeschrijving • zelfdovende materialen • platte stangen onder aan de kast voor vastzetten • bevestigingsbeugels boven aan de kast. Certificeringen voor maritieme producten kunnen extra draadmarkeringen vereisen. Zie sectie Draadmarkeringen (pagina 51). Koellucht-inname door de bodem van de kast (optie +C128) ￭...
Pagina 49 Werkingsprincipe en hardwarebeschrijving 49 hoogte van het gebouw, en S (installatieplaats-specifieke spectrale versnelling respons) mag niet groter zijn dan 2,0 g . De optie voegt de volgende accessoires en functies toe: • versterkte mechanische delen • platte stangen onder aan de kast voor vastzetten. Leeg kastdeel rechts (opties +C199...C201) ￭...
Pagina 50 50 Werkingsprincipe en hardwarebeschrijving Kastverlichting (optie +G301) ￭ Deze optie bevat LED-verlichtingsarmaturen in elk kastdeel (behalve verbindings- en remweerstand-kastdelen) en een 24 V DC voeding. De verlichting wordt gevoed vanaf dezelfde externe 110…240 V AC voedingsbron als de kastverwarmer (optie +G300). Klemmen voor externe stuurspanning (optie +G307) ￭...
Pagina 51 Werkingsprincipe en hardwarebeschrijving 51 Draadmarkeringen ￭ Standaard bekabeling Kleur De standaard kleur van de bedrading is zwart, met de volgende uitzonderingen: • PE-bedrading: geel/groen, of geel/groene kous • Bedrading van de UPS-ingang (optie +G307): Oranje • Pt100 sensorbedrading met ATEX-gecertificeerde thermische beveiliging (optie +nL514): Lichtblauw.
Pagina 52 52 Werkingsprincipe en hardwarebeschrijving Optie Extra markeringen +G342 Enkele draden die zijn aangesloten op componenten, tussen modules of op klemmen- (class C1) blokken zijn gemarkeerd met de identificatie van de componenten en de pinnummers voor beide uiteinden. De markering is afgedrukt op kousen of, indien nodig, op snap-on markeringen.
Pagina 53 Connectiviteit voor bekabelde bewaking op afstand (optie +K496) ￭ Deze optie biedt een gateway om de omvormer via een lokaal Ethernet-netwerk aan te sluiten op ABB Ability™. Inclusief NETA-21 tool voor bewaking op afstand en FMBT-21 Modbus/TCP-adaptermodule. Zie de handleiding voor meer informatie.
Pagina 54 Connectiviteit voor draadloze bewaking op afstand (optie +K497) ￭ Deze optie biedt een gateway om de omvormer via een draadloos 4G-netwerk aan te sluiten op ABB Ability™. Inclusief NETA-21 tool voor bewaking op afstand en FMBT-21 Modbus/TCP-adaptermodule. Zie de handleiding voor meer informatie.
Pagina 55 Werkingsprincipe en hardwarebeschrijving 55 Optie +L513 is een ATEX-gecertificeerde thermische beveiligingsfunctie die dezelfde externe connectiviteit heeft als +L505. Standaard heeft +L513 bovendien +Q971 (ATEX-gecertificeerde Veilige ontkoppelingsfunctie) en is in de fabriek zodanig bedraad dat de Safe torque off functie van de omvormer geactiveerd wordt in een overtemperatuur-situatie.
Pagina 56 56 Werkingsprincipe en hardwarebeschrijving Opties +3L514 (3 relais), +5L514 (5 relais) en +8L514 (8 relais) zijn ATEX-gecertificeerde thermische beveiligingsfuncties die dezelfde externe connectiviteit hebben als +nL506. Daarnaast heeft elk monitoring-relais een 0/4…20 mA uitgang die beschikbaar is op het klemmenblok. Optie +nL514 is standaard voorzien van +Q971 (ATEX-gecertificeerde veilige ontkoppelingsfunctie) en is in de fabriek zodanig bedraad dat de Safe torque off functie van de omvormer geactiveerd wordt in een overtemperatuur-situatie.
Pagina 57 Geef de complete typeaanduiding en het serienummer op bij contact met technische ondersteuning. , .. , ..Jl 1111 ACS880· 17·0950A· 7+E206+F259+G 327 +G 328+G329+G334+ G335+J425+L500+L501+M606+P904 Origin Finland Made In Finland ABB Oy Input 3� 525/600/690 VAC Hlomofie 13 881 A 00380 Helsinki 50/150 Hz Finland Output �...
Pagina 58 58 Werkingsprincipe en hardwarebeschrijving Code Beschrijving xxxxx Raadpleeg de tabellen met nominale waarden Spanningsbereik 380…415 V AC. Dit wordt aangegeven op het type-aanduidingslabel als typische ingangsspan- ningsniveau (3~ 400 V AC) 380…500 V AC. Dit wordt aangegeven op het type-aanduidingslabel als typisch ingangsspan- ningsniveaus (3~ 400/480/500 V AC) 525…690 V AC.
Pagina 59 Werkingsprincipe en hardwarebeschrijving 59 Code Beschrijving Klemmen voor aansluiten externe stuurspanning (230 V AC of 115 V AC, bv. UPS).. Zie sectie G307 Klemmen voor externe stuurspanning (optie +G307) (pagina 50). G313 Uitgang voor motorruimte-verwarmer (externe voeding) G317 Voedingsaansluiting via rails G327 Klaar-lampje op de deur G328...
Pagina 60 60 Werkingsprincipe en hardwarebeschrijving Code Beschrijving Connectiviteit voor draadloze bewaking op afstand. Inclusief NETA-21 tool voor bewaking op K497 afstand met, FMBT-21 Modbus/TCP-adaptermodule (+K491) en 4G-modem. Zie sectie Con- nectiviteit voor draadloze bewaking op afstand (optie +K497) (pagina 54). L500 FIO-11 analoge I/O-uitbreidingsmodule L501 FIO-11 digitale I/O-uitbreidingsmodule...
Pagina 61 Werkingsprincipe en hardwarebeschrijving 61 Code Beschrijving P904 Verlengde garantie (30 maanden na levering of 24 maanden na inbedrijfstelling) P909 Verlengde garantie (42 maanden na levering of 36 maanden na inbedrijfstelling) P911 Verlengde garantie (66 maanden na levering of 60 maanden na inbedrijfstelling) P912 Zeewaardige verpakking P913...
Pagina 62 62 Werkingsprincipe en hardwarebeschrijving Code Beschrijving V112 Module hulp- en ventilatorvoeding connector veranderen V998 UCU-22...24 besturingseenheid 1) De levering kan ook handleidingen in het Engels bevatten als de gevraagde taal niet beschikbaar is.
Pagina 63 Mechanische installatie 63 Mechanische installatie Inhoud van dit hoofdstuk In dit hoofdstuk leest u hoe u de installatieplaats onderzoekt, de levering controleert en de omvormer mechanisch installeert. Controleren van de installatieplaats Bestudeer de installatieplaats. Zorg ervoor dat: • De installatieplaats wordt voldoende geventileerd of gekoeld om de warmte van de omvormer af te voeren.
Pagina 64 64 Mechanische installatie • kraan, vorkheftruck of pallettruck (controleer het laadvermogen!), beitelvormige staaf/koevoet, krik en rollers • Pozidriv en Torx schroevendraaiers • momentsleutel • set moersleutels of dopsleutels. Controleer de levering De geleverde omvormer omvat: • indeling van de omvormerkast •...
Pagina 65 Mechanische installatie 65 Verplaatsen van de omvormer in de verpakking ￭ Heffen van de krat met een vorkheftruck WAARSCHUWING! Houd u aan de plaatselijke wet- en regelgeving die van toepassing is op hijsen, zoals de vereisten voor het plannen van het hijsen, de capaciteit en toestand van de hijsapparatuur en de training van het personeel.
Pagina 66 66 Mechanische installatie Heffen van de krat met een hijskraan WAARSCHUWING! Houd u aan de plaatselijke wet- en regelgeving die van toepassing is op hijsen, zoals de vereisten voor het plannen van het hijsen, de capaciteit en toestand van de hijsapparatuur en de training van het personeel. Hijspunt Optimale positie voor de hijsband: zo dicht mogelijk bij de dwarsbalk...
Pagina 67 Mechanische installatie 67 Mechanical installation 61 Verplaatsen van de krat met een vorkheftruck Moving the crate with a forklift 750 mm (29.5'') Verwijderen van de transportverpakking ￭ Pak de transportverpakking als volgt: Maak de schroeven los waarmee de houten delen van de transportkrat aan elkaar bevestigd zijn.
Pagina 68 62 Mechanical installation 68 Mechanische installatie Removing the transport package  Remove the transport package as follows: Verplaatsing van de uitgepakte omvormerkast ￭ 1. Undo the screws that attach the wooden parts of the transport crate together. Heffen van de kast met een hijskraan 2.
Pagina 69 Mechanische installatie 69 Leg de kast op de rollers en verplaats hem voorzich- tig tot vlak bij zijn bestemming. Verwijder de rollers door de unit op te tillen met behulp van een kraan, vorkheftruck, pallettruck of krik. Verplaatsen van de kast op zijn achterkant WAARSCHUWING! Vervoer geen omvormer met een LCL- of L-filter op de achterkant.
Pagina 70 70 Mechanische installatie Bevestiging van de kast aan de vloer en wand of plafond Algemene regels ￭ • Installeer de omvormer rechtopstaand. • Laat 400 mm (15,75 in) aan vrije ruimte boven het basisniveau van de bovenkant van de kast voor koeling. •...
Pagina 71 Mechanische installatie 71 WAARSCHUWING! Ga niet op het dak van de kast staan of lopen. Zorg ervoor dat er niets tegen het dak, de zij- of achterplaten of de deur drukt. Bewaar niets op het dak terwijl de omvormer in werking is. Het bevestigen van de kast (niet-mariene eenheden) ￭...
Pagina 72 72 Mechanische installatie Alternatief 2 – De gaten binnen de kast gebruiken Bevestig de kast via de bevestigingsgaten in de bodem op de vloer vast met bouten M10...M12. De aanbevolen maximale afstand tussen de bevestigingspunten aan de voorkant is 800 mm. Als montage aan de achterkant niet mogelijk is, bevestig de bovenkant van de kast dan met L-beugels (niet meegeleverd) aan de wand vast met bouten door de bevestigingsgaten/hijsogen.
Pagina 73 Mechanische installatie 73 De kast bevestigen (maritieme units, optie +C121) ￭ Zie de maattekening die bij de omvormer meegeleverd is voor details van de bevestigingspunten. Bevestig de kast als volgt aan de vloer en het dak (de wand): Bevestig de kast aan de vloer via de platte staven aan de onderkant van de achterkant en de voorkant van de kast.
Pagina 74 74 Mechanische installatie 2) Niet meegeleverd, moet door de installateur worden aangeschaft.
Pagina 75 Mechanische installatie 75 Maattekening voor klem (a), voorbeeld. 45 [1.77’’] 13.5 [0.53’’] 23.5 [0.93’’] 50 [1.97’’] Ø13 [0.51’’] Ø13 [0.51’’] 30 [1.18’’] 95 [3.74’’]...
Pagina 76 76 Mechanische installatie Samenvoegen van kastdelen Brede kastopstellingen worden in meerdere secties geleverd. De secties moeten op de plaats van installatie worden samengevoegd. Aan het einde van een sectie is hiervoor een verbindingskastdeel. De schroeven voor het verbinden van de secties zitten in een plastic zak in de kast.
Pagina 77 Mechanische installatie 77 Sluit de PE (aarde) rails aan met de meegeleverde M10-bouten. Vastdraaien met 35...40 N-m (25...30 lbf-ft). Pas indien nodig de verbinding tussen twee PE-rails aan met de afstandsplaten (meegeleverd). Bout Veerring Vlakke sluitring Zelfborgende moer Afstandsplaat Verwijder de afdekking die de DC-rails in het verbindingsdeel bedekken.
Pagina 78 78 Mechanische installatie Verbind de DC- en AC-rails. Draai de bouten vast met 55...70 N-m (40...50 lbf-ft). Units met enkele DC-rails Units met dubbele DC-rails Identificatie toebehorenset: Enkele DC-rails: 3AXD50000125876 Dubbele DC-rails: 3AXD50000126361 Triple DC-rails (niet afgebeeld): 3AXD50000126378 Verbindingsstuk Vlakke sluitring met gegalvaniseerde zinken coating en blauwe chromatering Veerring met mechanisch gespoten zinken coating Moer (M12)
Pagina 79 Mechanische installatie 79 Units met enkele AC-rails Units met dubbele AC-rails Identificatie toebehorenset: Enkele AC-rails: 3AXD50000126392 Dubbele AC-rails: 3AXD50000126408 Triple AC-rails (niet afgebeeld): 3AXD50000126514 Bout (M12) Bout (M12) Verbindingsstuk Vlakke sluitring met gegalvaniseerde zinken coating en blauwe chromatering Veerring met mechanisch gespoten zinken coating Moer (M12) WAARSCHUWING! Zorg ervoor dat u de sluitringen in de juiste volgorde installeert, zoals...
Pagina 80 Booglassen ￭ ABB raadt het vastzetten van de kast door booglassen niet aan. Als booglassen echter de enige optie is, sluit dan de retourgeleider van de lasapparatuur aan op de onderkant van het kastframe, maximaal 0,5 meter (1’6”) vanaf het laspunt.
Pagina 81 Mechanische installatie 81 Luchtinlaat-gebied Ondersteun de plint van de kast helemaal rondom. Het luchtkanaal moet een voldoende groot volume koellucht kunnen leveren. Zie technische gegevens voor de minimum luchtstroom-waarden. Adapter en verbindings-kastdelen met kabelinvoer boven hebben geen luchtinlaat. WAARSCHUWING! Zorg dat de binnenkomende lucht voldoende zuiver is. Als dit niet het geval is, komt er stof in de kast.
Pagina 82 82 Mechanische installatie Het ventilatiesysteem moet de statische druk in het luchtafvoerkanaal voldoende lager houden dan de druk van de ruimte waar de omvormer is geplaatst, zodat de kastventilatoren de nodige luchtstroom door de kast kunnen produceren. Zorg er voor dat er in geen geval vuile of vochtige lucht terug in de kast kan stromen, zelfs wanneer de omvormer niet in bedrijf is of bij onderhoud van de omvormer of het ventilatiesysteem.
Pagina 83 Mechanische installatie 83 • Het verhoogde platform voldoet aan de vloerspecificatie voor de installatie van de omvormerkast. • De omvormerkast wordt aan het verhoogde platform bevestigd zoals aangegeven in de instructies voor vloerbevestiging.
Pagina 84 84 Mechanische installatie Hijsogen en stangen Certificaat van conformiteit ￭ Het certificaat is beschikbaar in de ABB Bibliotheek op www.abb.com/drives/documents (documentnummer 3AXD10001061361). Verklaringen van overeenstemming ￭ Link naar conformiteitsverklaring volgens EU-machinerichtlijn 2006/42/EU (3AXD10000686042) Link naar conformiteitsverklaring volgens UK Supply of Machinery (Safety) Regu-...
Pagina 85 Beperking van aansprakelijkheid De installatie moet altijd ontworpen en geïnstalleerd worden volgens de geldende plaatselijke wetten en voorschriften. ABB is op geen enkele wijze aansprakelijk voor een installatie die in strijd is met de plaatselijke wetten en/of andere voorschriften. Bovendien kunnen er, als de aanbevelingen van ABB niet worden opgevolgd, problemen met de omvormer optreden die niet onder de garantie vallen.
Pagina 86 86 Richtlijnen voor de planning van de elektrische installatie Keuze van de voedingstransformator Basisrichtlijnen ￭ Bepaal het schijnbare vermogen van de transformator. U kunt deze vuistregel gebruiken: (kVA) = 1,16 × de som van het motorasvermogen (kW) Bepaal de nominale spanning voor de secundaire wikkeling van de transformator volgens de nominale ingangsspanning van de omvormer.
Pagina 87 Richtlijnen voor de planning van de elektrische installatie 87 Middenspanningsnetwerk Transformator Laagspanningsnet Omvormer Andere omvormers Andere belasting (geen omvormers) Kiezen van de lastscheider voor voeding De omvormer is standaard voorzien van een ontkoppelinrichting. Afhankelijk van de grootte van de omvormer en de gekozen opties, kan de lastscheider verschillen. Voorbeeld: een scheidingsschakelaar of een uitneembare luchtschakelautomaat enz.
Pagina 88 Controleren van de compatibiliteit van de motor en omvormer Gebruik een asynchrone AC-inductiemotor, een synchrone permanente-magneetmotor , AC-inductie-servomotor of een synchrone reluctantiemotor van ABB (SynRM motor) met de omvormer. Selecteer de motorgrootte en het type omvormer in de vermogenstabel op basis van de wisselstroomnetspanning en de motorbelasting.
Pagina 89 92). Motortype Nominale AC lijn- Eisen voor spanning Motorisolatie- ABB d u /d t en common-mode filters, geïsoleer- systeem de motorlagers aan N-zijde < 100 kW en framemaat < IEC 315 < 134 pk en framemaat < NEMA 500 Random-gewikkelde ≤...
Pagina 90 Afkortingen (pagina 92). Motortype Nominale AC lijn- Eisen voor spanning Motorisolatie ABB d u /d t en common-mode filters, geïsoleer- systeem de motorlagers aan N-zijde 100 kW ≤ P < 350 kW ≥ 350 kW IEC 315 ≤ framemaat <...
Pagina 91 92). Motortype Nominale AC lijn- Eisen voor spanning Motorisolatie- ABB d u /d t en common-mode filters, geïsoleer- systeem de motorlagers aan N-zijde < 100 kW en framemaat < IEC 315 < 134 pk en framemaat < NEMA 500 Random-gewikkelde ≤...
Pagina 92 Afkortingen (pagina 92). Motortype Nominale AC lijn- Eisen voor spanning Motorisolatie- ABB d u /d t en common-mode filters, geïsoleer- systeem de motorlagers aan N-zijde 100 kW ≤ P < 350 kW ≥ 350 kW IEC 315 ≤ framemaat <...
Pagina 93 Het nominale uitgangsvermogen van motoren met hoog vermogen is hoger dan wat er in EN 50347 (2001) vermeld wordt voor de betreffende frame-afmeting. Indien u van plan bent om een niet-ABB-motor met hoog vermogen of een IP23 motor te gebruiken, houdt dan rekening met deze aanvullende eisen voor de bescherming van de motorisolatie en lagers in omvormersystemen: •...
Pagina 94 94 Richtlijnen voor de planning van de elektrische installatie Nominale AC voe- Eisen voor dingsspanning Motorisolatiesysteem ABB d u /d t en common-mode filters, geïsoleerde motorlagers aan N-zijde < 100 kW of frame- 100 kW < P < 350 kW of maat <...
Pagina 95 Zorg ervoor dat de kabel de kast in kan via de kabeldoorvoerplaat. Raadpleeg de maatschetsen van de geleverde omvormer of de technische gegevens in de hardwarehandleiding van de omvormer. Raadpleeg ABB voor speciale kabelinvoeroplossingen. Zorg ervoor dat er voldoende ruimte is om de kabel(s) en kabelschoenen op de aansluitklemmen te installeren.
Pagina 96 96 Richtlijnen voor de planning van de elektrische installatie Algemene aanwijzingen ￭ Kies de voedings- en motorkabels volgens de plaatselijke voorschriften. • Stroom: Kies een kabel die geschikt is voor de maximale belastingstroom en die geschikt is voor de te verwachten kortsluitstroom van het voedingsnet. De wijze van installatie en de omgevingstemperatuur zijn van invloed op de stroombelastbaarheid van de kabel.
Pagina 97 Richtlijnen voor de planning van de elektrische installatie 97 Kabeltype Gebruik als ingangsvermogen- Gebruik als motorbekabeling en bekabeling als bekabeling voor remweerstan- Symmetrisch afgeschermde (of gepantserde) kabel met driefase- geleiders en symmetrisch gecon- strueerde PE-geleider en een af- scherming (of pantser) Symmetrisch afgeschermde (of gepantserde) kabel met driefase- geleiders en een afscherming (of...
Pagina 98 98 Richtlijnen voor de planning van de elektrische installatie Kabeltype Gebruik als ingangsvermogen- Gebruik als motorbekabeling en bekabeling als bekabeling voor remweerstan- WAARSCHUWING! Als u in een IT-netwerk niet- Een systeem met kabels met enke- afgeschermde eenaderige le kern: driefasegeleiders en een kabels gebruikt, zorg er dan PE-geleider in een kabelgoot voor dat de niet-geleidende...
Pagina 99 Richtlijnen voor de planning van de elektrische installatie 99 Isolatiemantel Spiraal van kopertape of koperdraad Afscherming van koperdraad Binnenste isolatie Kabelkern Vereisten voor aarding Dit hoofdstuk geeft de algemene vereisten voor het aarden van de omvormer. Houd u bij het plannen van de aarding van de omvormer aan alle geldende nationale en plaatselijke voorschriften.
Pagina 100 Kiezen van de besturingskabels Afscherming ￭ Gebruik alleen afgeschermde besturingskabels. Gebruik een dubbel afgeschermde twisted-pair-kabel voor analoge signalen. ABB beveelt dit type kabel aan voor pulsencodersignalen. Gebruik één apart afgeschermd paar voor elk signaal. Gebruik geen gemeenschappelijke retourkabel voor verschillende analoge signalen.
Pagina 101 Relaiskabel ￭ Het kabeltype met gevlochten metallische afscherming (bijvoorbeeld ÖLFLEX van LAPPKABEL, Duitsland) is door ABB getest en goedgekeurd. Kabel bedieningspaneel naar omvormer ￭ Gebruik EIA-485, Cat 5e (of beter) kabel met mannelijke RJ45-connectors. De maximum toegestane lengte van de kabel is 100 m (328 ft).
Pagina 102 102 Richtlijnen voor de planning van de elektrische installatie Deze afbeelding illustreert de richtlijnen voor de kabelgeleiding met een voorbeeldomvormer. min. 300 mm (12 in) min. 300 mm (12 in) min. 500 mm (20 in) 90° min. 200 mm (8 in) min.
Pagina 103 De omvormer beschermt de motorkabel en de motor in een kortsluitingssituatie wanneer: • de motorkabel de juiste afmetingen heeft • het type motorkabel voldoet aan de richtlijnen voor motorkabelselectie van ABB • de kabellengte niet groter is dan de toegestane maximumlengte die voor de omvormer is opgegeven •...
Pagina 104 104 Richtlijnen voor de planning van de elektrische installatie WAARSCHUWING! Als de omvormer op meerdere motoren is aangesloten, gebruik dan een afzonderlijke automaat of zekeringen ter beveiliging van elke motorkabel en motor tegen overbelasting. De overbelastingsbeveiliging van de omvormer is afgesteld op de totale motorbelasting.
Pagina 105 Richtlijnen voor de planning van de elektrische installatie 105 Compatibiliteit met reststroomverbrekers (RCD) ￭ De omvormer is geschikt voor gebruik met lekstroomschakelaars van type B. Opmerking: Als standaard bevat de omvormer condensatoren die tussen het hoofdcircuit en het frame zijn verbonden. Deze condensatoren en lange motorkabels verhogen de lekstromen naar de aarde en kunnen storingen ontstaan in overige apparaten.
Pagina 106 106 Richtlijnen voor de planning van de elektrische installatie Implementeren van ATEX-gecertificeerde thermische motorbeveiliging Met de optie +Q971 biedt de omvormer een ATEX-gecertificeerde veilige motoruitschakeling zonder contactor door middel van de Safe torque off-functie van het koppel van de regelaar. Om de thermische beveiliging van een motor in een explosieve omgeving (Ex-motor) te realiseren, moet u ook: •...
Pagina 107 Richtlijnen voor de planning van de elektrische installatie 107 Benaming Code FSO-12 safety functions module user's manual 3AXD50000015612 FSO-21 safety functions module user's manual 3AXD50000015614 De functies van de FSPS-21 PROFIsafe veiligheidsmodule implementeren U kunt de omvormer bestellen met een FSPS-21 PROFIsafe veiligheidsfunctiemodule (optie +Q986), die zorgt voor de PROFINET- en PROFIsafe-verbinding met de omvormer en waarin twee veiligheidsfuncties zijn geïntegreerd: Safe Torque Off (STO) en Safe stop 1, tijdbewaking (SS1-t).
Pagina 108 61800-5-1, subclausule 6.5.3, bijvoorbeeld "DEZE MACHINE START AUTOMATISCH". Bypass-aansluiting is beschikbaar als een in de fabriek geïnstalleerde optie voor bepaalde in een kast gebouwde omvormertypes. Raadpleeg ABB voor meer informatie. WAARSCHUWING! Sluit de uitgang van de omvormer niet aan op het elektriciteitsnet. De verbinding kan de omvormer beschadigen.
Pagina 109 Gebruik van een veiligheidsschakelaar tussen de omvormer en de motor ABB beveelt aan om een veiligheidsschakelaar te installeren tussen de permanent-magneetmotor en de uitgang van de omvormer. De schakelaar is nodig om de motor gedurende onderhoudswerk van de omvormer te scheiden.
Pagina 110 110 Richtlijnen voor de planning van de elektrische installatie WAARSCHUWING! Als DTC motorbesturingsmodus in gebruik is, open de uitgangscontactor niet terwijl de omvormer de motor aanstuurt. De motorbesturing werkt sneller dan de contactor en probeert de belastingstroom in stand te houden. Dit kan schade aan de contactor veroorzaken.
Pagina 111 Richtlijnen voor de planning van de elektrische installatie 111 Implementeren van een motortemperatuur-sensor aansluiting WAARSCHUWING! IEC 61800-5-1 vereisen een dubbele of versterkte isolatie tussen onder spanning staande delen en toegankelijke delen wanneer: • de toegankelijke delen niet geleidend zijn, of •...
Pagina 112 112 Richtlijnen voor de planning van de elektrische installatie Optiemodule Type temperatuursensor Isolatie-eisen voor de temperatuursensor Type Isolatie/scheiding Pt100, Pt1000 FIO-11 Galvanische isolatie tussen sensor- Versterkte isolatie connector en connector van de om- vormerbesturingseenheid. Geen isolatie tussen sensorconnector en andere I/O-connectors. FEN-01 Galvanische isolatie tussen sensor- Versterkte isolatie...
Pagina 113 Elektrische installatie 113 Elektrische installatie Inhoud van dit hoofdstuk Dit hoofdstuk bevat instructies voor het bedraden van de omvormer. Meten van isolatie Meten van de isolatieweerstand van de omvormer ￭ WAARSCHUWING! Voer geen spanningstests of isolatieweerstandstests uit op de omvormer. De tests kunnen de omvormer beschadigen.
Pagina 114 Meet de isolatieweerstand tussen elke fasegeleider en de veiligheidsaardegeleider door een meetspanning van 1000 V DC te gebruiken. De isolatieweerstand van een ABB-motor moet hoger zijn dan 100 Mohm (referentiewaarde bij 25 °C [77 °F]). Voor de isolatieweerstand van andere motoren moet u de instructies van de fabrikant raadplegen.
Pagina 115 Elektrische installatie 115 Controleren van de instellingen van de transformatoren T21, T101 en T111 Controleer de tapinstellingen van alle hulpspanningstransformatoren. Transformator T21 is standaard uitrusting; T101 en T111 zijn aanwezig afhankelijk van de configuratie van de omvormer. De spannings-instellingen van transformatoren T21 en T101 gebeurt bij respectievelijk klemmenblokken T21_X1/X2 en T101_X1/X2.
Pagina 116 116 Elektrische installatie T21 en T101 tapinstellingen (690 V units) ￭ T21_X1 T21_X2 T101_X1 T101_X2 690 V 230 V 660 V 600 V 575 V 540 V 525 V...
Pagina 117 Elektrische installatie 117 T111 tapinstellingen ￭ ingang 3~ uitgang 3~ ingang 3~ uitgang Tapinstellingen Aansluitklemmen Voe- Aansluitklem- dingsspan- 400 V 320/340 V A1– B1– C1– ning (50 Hz) (60 Hz) 690 V A1, B1, C1 a1, b1, c1 a2, b2, c2 660 V A1, B1, C1 a1, b1, c1...
Pagina 118 118 Elektrische installatie Aansluiting van de besturingskabels De standaard I/O-verbindingen kunnen afwijken bij sommige hardware-opties. Zie de stroomschema's die bij de omvormer meegeleverd zijn, voor de actuele bedrading. Zie, voor de overige besturingsprogramma's, de betreffende firmwarehandleidingen. Aansluitprocedure besturingskabels ￭ WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer.
Pagina 119 Elektrische installatie 119 Als het buitenoppervlak van de afscherming niet geleidend is: • Knip de afscherming in het midden van het gestripte gedeelte door. Zorg ervoor dat u de geleiders of de aardedraad niet doorsnijdt. • Keer de geleidende kant van de afscherming binnenstebuiten over de isolatie. •...
Pagina 120 120 Elektrische installatie Leiden van de besturingskabels binnenin de kast Gebruik de bestaande bundeling in de kast waarbij mogelijk. Gebruik beschermhulzen indien kabels langs scherpe randen lopen. Laat bij het leiden van kabels naar of van een uitzwenkframe voldoende speling bij het scharnier, zodat het frame volledig open kan.
Pagina 121 Elektrische installatie 121 De tekening hieronder toont de aarding van de besturingsbekabeling bij aansluiting op een klemmenblok in de kast. De aarding gebeurt op dezelfde manier bij rechtstreekse aansluiting op een component zoals de besturingseenheid. Aansluiten van de motorkabels (units zonder gemeenschappelijke motorklemmen-kastdeel of sinus uitgangsfilter) Bij units zonder een gemeenschappelijk motorklemmenkastdeel of een...
Pagina 122 122 Elektrische installatie Inverterunit-kastdeel (kastdelen) De aanbevolen kabeltypes staan vermeld in de technische gegevens. WAARSCHUWING! De bekabeling van alle invertermodules naar de motor moeten fysiek hetzelfde zijn wat betreft kabeltype, doorsnede, en lengte. Inverterunit-kastdeel (kastdelen) Aansluitschema motor (met optie +H366) ￭...
Pagina 123 Elektrische installatie 123 worden. Het is bijvoorbeeld mogelijk om een aantal kabels te gebruiken dat anders niet gelijkmatig verdeeld zou kunnen worden tussen de invertermodules. Overbruggingsrails Inverterunit-kastdeel (kastdelen) De aanbevolen kabeltypes staan vermeld in de technische gegevens. WAARSCHUWING! De overbrugging kan de nominale uitgang van één invertermodule dragen. Zorg er bij drie parallelle modules voor dat de belastbaarheid van de overbrugging niet wordt overschreden.
Pagina 124 124 Elektrische installatie Volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden begint. Open de deur van het invertermodule-kastdeel. Verwijder de schroeven die de frontkap-plaat op zijn plaats houden. Til de frontplaat iets op om deze los te maken. ontkoppel de bedrading aan de bovenkant van de ventilatorslede.
Pagina 125 Electrical installation 113 Elektrische installatie 125...
Pagina 126 126 Elektrische installatie Aansluiten van de motorkabels Raadpleeg de tekeningen hieronder. WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer. Als u ze negeert, kan dit leiden tot ernstig of dodelijk letsel of schade aan de apparatuur. Volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden...
Pagina 127 Elektrische installatie 127 detail 360° aarding...
Pagina 128 128 Elektrische installatie De ventilatorslede van een invertermodule installeren Als de invertermodule volledig verwijderd werd in plaats van alleen de ventilatorslede, ga dan verder naar het hoofdstuk Een invertermodule installeren. De installatie van de ventilatorslede is de omgekeerde verwijderingsprocedure. Zie de sectie Terugzetten van de ventilatorslede van een invertermodule (pagina 123).
Pagina 129 Elektrische installatie 129 Volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden begint. Open de deur van het gemeenschappelijke motorklemmen-kastdeel en verwijder de afdekking. Leid de kabels het kastdeel binnen. Maak de 360° aarding bij de kabelinvoer zoals afgebeeld.
Pagina 130 130 Elektrische installatie Aansluiting van de ingangsvermogenskabels Aansluitschema ￭ LCL-filter IGBT-voedingsmodules Componenten voor oplaadcircuit ICU-kastdeel ISU-kastdeel Opmerkingen: Zekeringen of andere beveiligingsmiddelen. Gebruik een afzonderlijke (PE-aardekabel (2a) of een kabel met een afzonderlijke PE-geleider (2b) als de conductiviteit van de afscherming niet voldoet aan de eisen voor de PE-geleider.
Pagina 131 Elektrische installatie 131 WAARSCHUWING! Breng vet aan op gestripte aluminium geleiders voordat je ze vastmaakt aan niet-gecoate aluminium kabelschoenen. Volg de instructies van de fabrikant van het vet. Aluminium-aluminium contact kan oxidatie veroorzaken in de contact-oppervlakken Verwijder de rubberen doorvoertules van de kabelingangen zodat de kabels aangesloten kunnen worden.
Pagina 132 132 Elektrische installatie Sluit de getwiste kabelafschermingen aan op de PE-rail van de kast. 10. Sluit de fasegeleiders van de ingangskabel aan op de klemmen L1, L2 en L3. Zie Gebruik van bevestigingsmiddelen in kabelschoenverbindingen (pagina 133). Draai de schroeven vast tot het aanhaalmoment gegeven onder Aanhaalmomenten (pagina 254).
Pagina 133 Elektrische installatie 133 Gebruik van bevestigingsmiddelen in kabelschoenverbindingen Gebruik de bij de omvormer geleverde bouten, moeren en ringen. Installeer alle bevestigingen in de juiste volgorde. Zie de afbeelding hieronder. Draai de kabelschoen vast met het voor de verbinding voorgeschreven koppel. Kabelschoen aan één zijde van de rail Kabelschoenen aan beide zijden van de rail Bout...
Pagina 134 134 Elektrische installatie Aansluiten van een PC WAARSCHUWING! Sluit de PC niet rechtstreeks aan op de bedieningspaneel-connector van de besturingseenheid. Dit kan schade veroorzaken. Een pc (met bijv. de Drive Composer pc-tool) kan worden aangesloten: Om een bedieningspaneel op de eenheid aan te sluiten: •...
Pagina 135 Elektrische installatie 135 • Stel indien nodig andere parameters in groep 49* in • Gebruik parameter 49.06* om eventuele wijzigingen te valideren. *De parametergroep is 149 met voeding (lijnzijde), rem of DC/DC-omvormer. Herhaal het bovenstaande voor elke omvormer. Terwijl het paneel aangesloten is op één eenheid, linkt u de eenheden via Ethernetkabels.
Pagina 136 136 Elektrische installatie Met FDPI-02 modules en BCU-besturingseenheid:...
Pagina 137 Elektrische installatie 137 Installeren van optiemodules Installatie van een I/O-uitbreiding, veldbusadapter of ￭ pulsencoderoptiemodule Raadpleeg de handleiding van de optiemodule. Raadpleeg voor installatie op de UCU-22...24 besturingseenheid UCU-22, -23 and -24 control units hardware manual (3AXD50000817726 [Engels]). Raadpleeg voor installatie op de BCU-02, BCU-12 of BCU-22 besturingseenheid BCU-02, -12 and -22 control units Hardware manual (3AUA0000113605...
Pagina 139 De gegevens worden opgeslagen op een geheugenkaart die kan worden geanalyseerd door ABB servicepersoneel. Plaats van de diverse onderdelen De onderstaande afbeeldingen tonen een voorbeeld van een UCU-24 besturingseenheid.
Pagina 140 140 Besturingseenheid (UCU) Beschrijving I/O-aansluitingen SLOT 1 I/O-uitbreiding, encoder-interface of SLOT 2 veldbusadaptermodule aansluiting. Voor F-type modules met USCA-02 adapter. SLOT 3 SLOT 4 RDCO-0x DDCS communicatie optiemodule aansluiting Aansluiting UMU-01 geheugeneenheid. Datalogger microSDHC geheugenkaart voor communicatie met invertermodule zit in de geheugeneenheid.
Pagina 141 Besturingseenheid (UCU) 141 Beschrijving Analoge ingang Analoge uitgang XCAN Niet in gebruik XCAN TERM CAN-bus afsluitschakelaar Digitale ingang XDIO Digitale ingang/uitgang XD2D Drive-to-drive link XD24 +24 V uitgang (voor digitale ingang) XETH1 Ethernetpoorten voor veldbus, interne schakelaar XETH2 XETH3 Ethernetpoorten voor gereedschapscommunicatie, interne schakelaar XETH4 XPAN...
Pagina 142 142 Besturingseenheid (UCU) Beschrijving XFSO Optionele aansluiting voor FSO-veiligheidsmodule Vochtigheids- en temperatuurmetingen XFSO...
Pagina 143 Besturingseenheid (UCU) 143 Standaard I/O-schema van de voedings-besturingseenheid Deze tabel beschrijft het gebruik van de standaardaansluitingen in de IGBT-voeding. Aansluitklem Beschrijving XD2D Drive-to-drive link Niet ondersteund BGND SHIELD XD2D.TERM Drive-to-drive link afsluitingschakelaar X485 RS485-aansluiting Niet standaard in gebruik BGND SHIELD X485 BIAS X485 bias selectieschakelaar X485 TERM...
Pagina 144 144 Besturingseenheid (UCU) Aansluitklem Beschrijving Normaal gesloten XRO4: Niet ondersteund COM4 Common 250 V AC / 30 V DC, 2 A Normaal open XSTO Safe Torque Off ingang XSTO: STO1 en STO2 zijn in de fabriek aangesloten op OUT. Om starten en SGND werken mogelijk te maken, moeten STO1 en STO2 worden aangesloten op STO1...
Pagina 145 Besturingseenheid (UCU) 145 Aansluitklem Beschrijving Analoge ingangen, uitgang referentiespanning 10 V DC, R +VREF 1…10 kohm -VREF -10 V DC, R 1…10 kohm AGND Aarde AI1+ Standaard niet in gebruik. 0(2)…10 V, R > 200 kohm AI1- AI2+ Standaard niet in gebruik. 0(4)…20 mA, R = 100 ohm AI2- Analoge uitgangen...
Pagina 146 146 Besturingseenheid (UCU) Aansluitklem Beschrijving XD2D Drive-to-drive link Niet standaard in gebruik BGND SHIELD XD2D.TERM Drive-to-drive link afsluitingschakelaar X485 RS485-aansluiting Niet standaard in gebruik BGND SHIELD X485 BIAS X485 bias selectieschakelaar X485 TERM X485 afsluitschakelaar XCAN CAN-bus CANH CANL Niet ondersteund CGND AFSCHER- Afscherming van de besturingskabel...
Pagina 147 Besturingseenheid (UCU) 147 Aansluitklem Beschrijving XSTO: STO1 en STO2 zijn in de fabriek aangesloten op OUT. Om starten en SGND werken mogelijk te maken, moeten STO1 en STO2 worden aangesloten op STO1 OUT. Zie hoofdstuk De Safe torque off functie (pagina 293).
Pagina 148 148 Besturingseenheid (UCU) Aansluitklem Beschrijving Analoge uitgangen Motortoerental rpm 0 ... 20 mA, R < 500 ohm AGND Motorstroom 0 ... 20 mA, R < 500 ohm AGND XPOW Externe voedingsingang +24VI 19...32 V DC, 1,5...2,9 A (afhankelijk van de belasting en voedingsspanning) Externe voedingsingang +24VI Er kunnen twee voedingen worden aangesloten op de besturingseenheid...
Pagina 149 Besturingseenheid (UCU) 149 Dit is een I/O-aansluitvoorbeeld voor de inverterbesturing. XRO1…XRO4 COM1 COM2 COM3 COM4 XSTO SGND STO1 STO2 DIIL XD24 +24VD +24VD AI1+ AI1- AI2+ AI2- AGND AGND Fout In de fabriek aangesloten. Indien nodig kunt u een veiligheidsapparaat (bv. een veiligheidsrelais) aansluiten op de XSTO-aansluiting.
Pagina 150 150 Besturingseenheid (UCU) Aanvullende informatie over de aansluitingen Aansluiting van een motortemperatuursensor op de omvormer ￭ Raadpleeg de elektrische planningsinstructies. Stroomvoorziening voor de besturingseenheid (XPOW) ￭ De besturingseenheid wordt intern gevoed via klemmenblok XPOW. Raadpleeg de connectorgegevens van de besturingseenheid voor de stroom- en spanningswaarden van de voeding.
Pagina 151 De besturingseenheid heeft een on-board datalogger die realtime gegevens van de vermogensmodules verzamelt om fouten op te sporen en te analyseren. De gegevens worden opgeslagen op de microSDHC-geheugenkaart die in de geheugeneenheid UMU-01 is gestoken en kunnen worden geanalyseerd door ABB onderhoudspersoneel.
Pagina 152 152 Besturingseenheid (UCU) Connector data De geleider-afmeting die past op alle schroefklemmen (voor zowel gevlochten als massieve draad) is 0,5 … 2,5 mm (22…12 AWG). De pitch van de connector is 5 mm. Het maximale aanhaalmoment van de schroefklemmen is 0,45 N-m (4 lbf-in). Voeding (XPOW) 19...32 V DC, 1,5...2,9 A (afhankelijk van belasting en voedingsspanning)
Pagina 153 Besturingseenheid (UCU) 153 Analoge uitgangen AO1 en AO2 (XAO) 0…20 mA, R < 500 ohm load Frequentiebereik: 0…500 Hz Resolutie: 11 bit + tekenbit Onnauwkeurigheid: 2% van volledig schaalbereik XD2D-connector Fysieke laag: RS-485 Overdracht: 8 Mbit/s Kabel type: Afgeschermde twisted-pair-kabel, met een twisted-- pair voor data, en een ander paar voor signaal-aarde (nominale impedantie 100 …...
Pagina 154 154 Besturingseenheid (UCU) Aardings- en isolatieschema ￭ XPOW XD2D X485 XCAN XETH1 XETH2 XETH3 XETH4 XPAN XRO1-XRO4 COM1 … COM4 XD24 +24VD DICOM +24VD DIOGND XDIO DIO1 DIO2 DIOGND DIOGND DIIL XSTO XSTO OUT Massa voeding *De maximale common mode spanning tussen elke AI-ingang en AGND is ±30 V. **Grondselector (DICOM=DIOGND) instellingen DICOM=DIOGND: AAN Alle digitale ingangen delen een gemeenschappelijke aarde (DICOM aangesloten op DIOGND).
Pagina 155 Besturingseenheid (BCU) 155 Besturingseenheid (BCU) Inhoud van dit hoofdstuk Dit hoofdstuk • beschrijft de aansluitingen van de besturingseenheden die in de omvormer gebruikt worden, • bevat de specificaties van de ingangen en uitgangen van de besturingseenheden. Algemeen De omvormer maakt gebruik van BCU-02 besturingseenheden. De BCU-02 bestaat uit een BCON-12 besturingsprintplaat (en een BIOC-01 I/O-connectorprintplaat en voedingsprintplaat) ingebouwd in een metalen behuizing.
Pagina 156 156 Besturingseenheid (BCU) Plaats van de diverse onderdelen Beschrijving I/O-klemmen (zie het volgende schema) SLOT 1 I/O-uitbreiding, encoderinterface of veldbusadapter-module aansluiting. (Dit is de enige locatie voor een FDPI-02 dia- gnostiek- en paneel-interface.) SLOT 2 I/O-uitbreiding, encoderinterface of veldbusadapter-module aansluiting. SLOT 3 I/O-uitbreiding, encoderinterface, veld- busadapter of aansluiting FSO-veilig-...
Pagina 157 Besturingseenheid (BCU) 157 Beschrijving Analoge ingangen Analoge uitgangen Digitale ingangen, Digitale ingang blokke- XRO3 ring (DIIL) XD24 XPOW XDIO Digitale ingang/uitgangen XD2D Drive-to-drive link XRO2 XDIO XD24 +24 V uitgang (voor digitale ingangen) XETH Ethernetpoort - Niet in gebruik XRO1 XPOW Externe voedingsingang XRO1...
Pagina 158 158 Besturingseenheid (BCU) Standaard I/O-schema van de voedings-besturingseenheid Deze tabel beschrijft het gebruik van standaardaansluitingen in de IGBT-voeding. Aansluitklem Beschrijving XD2D Drive-to-drive link Niet ondersteund BGND Shield D2D.TERM Drive-to-drive link afsluitingschakelaar X485 RS485-aansluiting Niet standaard in gebruik BGND Shield XRO1, XRO2, XRO3 Relaisuitgangen Normaal gesloten XRO1: Aan het laden...
Pagina 159 Besturingseenheid (BCU) 159 Aansluitklem Beschrijving Temp fout (0 = overtemperatuur) Run / inschakelen (1 = run / inschakelen) MCB feedback (0 = hoofdschakelaar/onderbreker open) Standaard niet in gebruik. Kan worden gebruikt voor bijvoorbeeld een storing in een stroomonderbreker. Standaard niet in gebruik. Kan worden gebruikt voor bijvoorbeeld aardlek- bewaking.
Pagina 160 160 Besturingseenheid (BCU) Aansluitklem Beschrijving Aansluiting veiligheidsfunctiemodule. Standaard niet in gebruik in IGBT- voedingseenheid. Aansluiting bedieningspaneel X205 Aansluiting geheugenunit 1) Gebruik van het signaal in het besturingsprogramma. Wanneer parameter 120.30 Externe laadvrijgave de waarde Ja heeft (standaardinstelling), reserveert het besturingsprogramma deze I/O-klem voor de besturing en bewaking van het externe laadcircuit en zijn de parameters 110.24 RO1 bron en 110.30 RO3 bron tegen schrijven beveiligd.
Pagina 161 Besturingseenheid (BCU) 161 Aansluitklem Beschrijving XSTO Safe Torque Off ingang XSTO: IN1 en IN2 zijn in de fabriek aangesloten op OUT. Om starten en SGND werken mogelijk te maken, moeten IN1 en IN2 worden aangesloten op OUT. Zie hoofdstuk De Safe torque off functie (pagina 293).
Pagina 162 162 Besturingseenheid (BCU) Aansluitklem Beschrijving Digitale ingangen Stop (0) / Start (1) Voorwaarts (0) / Achterwaarts (1) Reset Acceleratie & deceleratie keuze Constant toerental 1 selectie (1 = aan) Standaard niet in gebruik. DIIL Run inschakelen. DIIL is in de fabriek aangesloten op XD24:5. XDIO Digitale ingang/uitgangen DIO1...
Pagina 163 Besturingseenheid (BCU) 163 Aansluitklem Beschrijving Aansluiting veiligheidsfuncties module. Standaard niet in gebruik. Aansluiting bedieningspaneel X205 Aansluiting geheugenunit 1) 0 = Acceleratie/deceleratie-hellingen gedefinieerd door parameters 23.12/23.13 in gebruik. 1 = Acceleratie/deceleratie-hellingen gedefinieerd door parameters 23.14/23.15 in gebruik. 2) Constant toerental 1 wordt gedefinieerd door parameter 22.26. 3) De DIIL-ingang is geconfigureerd om het apparaat te stoppen wanneer het ingangssignaal wordt verwijderd.
Pagina 164 164 Besturingseenheid (BCU) Dit is een I/O-aansluitvoorbeeld voor de inverterbesturing. XRO1…XRO3 XSTO SGND DIIL XD24 +24VD +24VD AI1+ AI1- AI2+ AI2- AGND AGND Storing Aangesloten in fabriek. Indien nodig kunt u een veiligheidsapparaat (bijvoorbeeld een veiligheids- relais) aansluiten op de XSTO-aansluiting. DIIL is in de fabriek aangesloten op XD24:5.
Pagina 165 Gebruik een afgeschermde twisted-pair-kabel voor gegevens en een ander paar of een draad voor signaalaarde (nominale impedantie 100...165 ohm, bijvoorbeeld Belden 9842). Voor de beste immuniteit raadt ABB kabels van hoge kwaliteit aan. Houd de kabel zo kort mogelijk. Vermijd onnodige lussen en het parallel lopen in de buurt van...
Pagina 166 De data worden opgeslagen op de SDHC-geheugenkaart in het SD CARD-slot en kunnen geanalyseerd worden door servicepersoneel van ABB. Connector data De geleider-afmeting die past op alle schroefklemmen (voor zowel gevlochten als massieve draad) is 0,5 …...
Pagina 167 Besturingseenheid (BCU) 167 Voeding (XPOW) 24 V DC (±10%), 2 A Externe voedingsingang. Er kunnen twee voedingen worden aangesloten op de BCU besturingseenheid voor redundantie. Relaisuitgang RO1…RO3 250 V AC / 30 V DC, 2 A (XRO1…XRO3) Beveiligd door varistoren +24 V uitgang (XD24:5 en XD24:7) Totale belastingscapaciteit van deze uitgangen is 4,8 W (200 mA / 24 V) minus het vermogen dat door DIO1 en DIO2 opgenomen...
Pagina 168 168 Besturingseenheid (BCU) XD2D-connector Fysieke laag: RS-485 Overdracht: 8 Mbit/s Kabel type: Afgeschermde twisted-pair-kabel, met een twisted-- pair voor data, en een ander paar voor signaal-aarde (nominale impedantie 100 … 165 ohm, bijvoorbeeld Belden 9842) Maximale lengte van de verbinding: 50 m (164 ft) Afsluiting via schakelaar RS-485 aansluiting (X485) Fysieke laag: RS-485...
Pagina 169 Besturingseenheid (BCU) 169 Schema aardeisolatie BCU ￭ XPOW +24VI +24VI +VREF -VREF AGND AI1+ AI1- AI2+ AI2- AGND AGND XD2D BGND SHIELD XRO1, XRO2, XRO3 XD24 +24VD DICOM +24VD DIOGND XDIO DIO1 DIO2 DIOGND DIOGND DIIL XSTO SGND XSTO OUT SGND SGND *Aarde selector (DICOM = DIOGND) instellingen...
Pagina 171 Checklist installatie 171 Checklist installatie Inhoud van dit hoofdstuk Dit hoofdstuk bevat een checklist voor de mechanische en elektrische installatie van de omvormer. Checklist Controleer de mechanische en elektrische installatie van de omvormer vóór het opstarten. Neem de checklist samen met een ander door. WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op.
Pagina 172 172 Checklist installatie Zorg er voor dat … De omgevingscondities voldoen aan de specificaties voor de omgevingscondities van de omvor- mer en de behuizingsgraad (IP-code). De voedingsspanning komt overeen met de nominale ingangsspanning van de omvormer. Raadpleeg het typeplaatje. De isolatieweerstand van de voedingskabel, de motorkabel en de motor wordt gemeten volgens de plaatselijke voorschriften en de handleiding van de omvormer.
Pagina 173 Opstarten 173 Opstarten Inhoud van dit hoofdstuk Dit hoofdstuk bevat de opstart- en uitschakelprocedure van de omvormer. Opstartprocedure De taken die alleen in bepaalde gevallen nodig zijn, zijn onderstreept, en optiecodes worden tussen haakjes gegeven. Standaard aanduidingen van de apparatuur (indien bestaand) worden tussen haakjes gegeven achter de naam, bijvoorbeeld “hoofdscheidingsschakelaar [Q1]”.
Pagina 174 174 Opstarten Actie Controles/Instellingen zonder dat spanning aangesloten is Zorg ervoor dat de ontkoppeling van de voedingstransformator in de open stand is vergrendeld (d.w.z. dat er geen spanning op de omvormer staat en dat deze niet per ongeluk op de omvormer kan worden aangesloten).
Pagina 175 Opstarten 175 Actie Instellen van de parameters van de voedingsunit Controleer de instelling van het spanningsbereik in parameter 195.01 Voedingsspanning. Raadpleeg de toepasselijke firmwarehandleiding voor meer informatie over het instellen van het besturingsprogramma.ACS880 IGBT supply control program firmware manual (3AUA0000131562 [Engels) ACS880 IGBT supply control program (YISLX and YLHLX) firmware manual (3AXD50001019464...
Pagina 176 176 Opstarten Actie Instellen van de parameters van de inverter-unit, en uitvoeren van de eerste start Stel het besturingsprogramma van de inverter in. Zie de betreffende opstartgids, en/of firmwa- rehandleiding. Er is alleen voor sommige besturingsprogramma's een aparte opstartgids. Zorg ervoor dat parameter 95.09 Switch fuse controller is ingesteld op Disabled. Omvormers met een sinus-uitgangsfilter (optie +E206): Controleer of bit 1 van parameter 95.15 Speciale HW-instellingen is geactiveerd.
Pagina 177 Opstarten 177 Actie Omvormers met een thermische beveiligingsfunctie voor de motor (opties +L513, +L514, +L536, +L537): Test en valideer de werking van de thermische beveiligingsfunctie van de motor. Zie de levering-specifieke stroomschema's en bedrading, opstart- en bedieningsinstructies van de optie. De omvormer uitschakelen.
Pagina 179 Foutopsporing 179 Foutopsporing Inhoud van dit hoofdstuk Dit hoofdstuk beschrijft de foutopsporingsmogelijkheden van de omvormer. Besturingseenheid leds (UCU-22...24) Indicatie Groen De batterijspanning van de real-time klok is voldoende (hoger dan 2,5 V). De batterijspanning is lager dan 2,5 V, de batterij ontbreekt of de besturingseenheid krijgt geen stroom.
Pagina 180 180 Foutopsporing Besturingseenheid leds (BCU-x2) Kleur Indicatie BATT OK Groen Batterijspanning van de real-time klok is OK (hoger dan 2,8 V). Wanneer de LED niet brandt, • batterijspanning is lager dan 2,8 V, • de batterij ontbreekt, of • de besturingsunit wordt niet gevoed. PWR OK Groen De interne spanning is voldoende.
Pagina 181 Buig de optische vezelkabels niet te scherp. De minimaal toegestane buigradius is 35 mm (1,4 in). Onderhoudsintervallen De tabellen tonen de onderhoudstaken die door de eindgebruiker uitgevoerd kunnen worden. Neem voor het ABB Serviceaanbod contact op met uw plaatselijke ABB Servicevertegenwoordiger (new.abb.com/contact-centers). Beschrijving van de symbolen ￭...
Pagina 182 182 Onderhoud Actie Beschrijving Prestaties bij on/off-site werkzaamheden (inbedrijfname, testen, metingen of andere werkzaamheden) Vervangen Aanbevolen onderhoudsintervallen na opstarten ￭ Aantal jaren na opstarten Onderhoudstaak/object … Koeling Hoofdkoelventilator van voeding-/invertermo- dule Voeding-/invertermodule: ventilator van het printplaatcompartiment LCL-filter koelventilator (50 Hz) LCL-filter koelventilator (60 Hz) Sinusfilterkoelventilator Deurventilator...
Pagina 183 De intervallen voor onderhoud en vervanging van componenten zijn gebaseerd op de aanname dat de apparatuur gebruikt binnen de gespecificeerde nominale waarden en omgevingscondities. ABB beveelt aan om de omvormers jaarlijks te inspecteren om de hoogste betrouwbaarheid en optimale prestaties te bereiken.
Pagina 184 184 Onderhoud Kast Reinigen van de binnenkant van de kast. ￭ WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op. Als u deze negeert, kan er letsel of de dood, of schade aan de apparatuur optreden. Als u geen gekwalificeerde elektricien bent, mag u geen installatie-, inbedrijfstelling of onderhoudswerkzaamheden uitvoeren.
Pagina 185 Onderhoud 185 Reinigen van de luchtinlaten van de deur (IP22 en IP42) ￭ Controleer de luchtinlaatnetten op stoffigheid. Als het stof niet verwijderd kan worden door stofzuigen van buitenaf door de roostergaten met een kleine zuigmond, ga dan als volgt te werk: Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20)
Pagina 186 186 Onderhoud Vervangen van de inlaatdeurfilters (IP54) ￭ Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden begint. Verwijder de bevestigingsmiddelen bovenaan het rooster. Til het rooster en trek het weg van de deur. Verwijder de luchtfiltermat.
Pagina 187 Reset het bedrijfsurensignaal na het vervangen van een ventilator. Nieuwe ventilatoren zijn verkrijgbaar bij ABB. Gebruik alleen onderdelen die door ABB zijn gespecificeerd. Vervangen van de koelventilator van de R8i-module ￭...
Pagina 188 Als de connectors niet compatibel zijn, vervangt u de connector aan het uiteinde van de ventilatorkitkabel. Gebruik de connector in de oude ventilatorset of bestel een geschikte connector bij ABB. Raadpleeg Connector replacement guide for ACS880-x04 R8i/D8T, BLCL-2X, BL-2X and BLHF DOL fan (3AXD50001059903 [Engels]).
Pagina 189 Onderhoud 189 Verwijder de schroeven van de ventilatorunit. Trek de ventilatormodule eruit. Ontkoppel de ventilatorbedrading van de ventilatoreenheid. 10. Verwijder de schroeven van de ventilatoreenheid. 11. Installeer een nieuwe ventilator in omgekeerde volgorde.
Pagina 190 Gebruik de connector in de oude ventilatorset of bestel een geschikte connector bij ABB. Raadpleeg +V112 connector replacement guide for ACS880 BLCL-1X BLCL-1X BL-1X BL-1X Ventilator , connectors X55 change (3AXD50001065140 [Engels]).
Pagina 191 Gebruik de connector in de oude ventilatorset of bestel een geschikte connector bij ABB. Raadpleeg +V112 connector replacement guide for ACS880-x04 R8i/D8T, BLCL-2X, BL-2X and BLHF DOL fan (3AXD50001059903 [Engels]).
Pagina 192 192 Onderhoud Vervangen van de ventilator van de ruimte voor printkaarten ￭ Frame R8i-modules zijn uitgerust met een ventilator die lucht blaast door het printplaatcompartiment. De ventilator is toegankelijk vanaf de voorkant van de module. WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op. Als u deze negeert, kan er letsel of de dood, of schade aan de apparatuur optreden.
Pagina 193 Onderhoud 193 Maak de ventilatorkabel los. Verwijder de vier M3 (5,5 mm) moeren die de ventilator vasthouden. Verwijder de ventilator uit de ventilatorhouder. Zet de ventilator op de tapbouten op de ventilatorhouder met de pijl van de luchtstroomrichting wijzend naar de ventilatorhouder. Plaats de vier moeren die eerder verwijderd zijn en zet ze vast.
Pagina 194 194 Onderhoud 11. Lijn de ventilatorhouder uit en duw deze in de module. 12. Plaats de twee M4×12 (T20) schroeven en zet ze vast. Vervangen van de koelventilator in het inkomende kastdeel ￭ WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op. Als u deze negeert, kan er letsel of de dood, of schade aan de apparatuur optreden.
Pagina 195 Onderhoud 195 Dakventilator vervangen (IP54/UL type 12) ￭ WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer. Als u ze negeert, kan dit leiden tot ernstig of dodelijk letsel of schade aan de apparatuur. Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden...
Pagina 196 196 Onderhoud Verschillende dakventilatormodellen Vervangen van de gemeenschappelijke motoraansluiting van de ￭ kastventilator WAARSCHUWING! Gebruik de vereiste persoonlijke beschermingsmiddelen. Draag beschermende handschoenen en lange mouwen. Sommige onderdelen hebben scherpe randen. Ventilator bevestigd aan de kastdeur Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden...
Pagina 197 Onderhoud 197 Verwijder de bevestigingsschroeven. Verwijder de ventilator. Installeer een nieuwe ventilator in omgekeerde volgorde. Vloerventilator (met opties +C128 en +H353) Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden begint.
Pagina 198 Het vervangen van de voeding- of invertermodule ￭ Het vervangen van de voeding- of invertermodule Opmerking: Als alternatief voor het gebruik van de verwijdering-/installatiehelling is er een hijsapparaat verkrijgbaar bij ABB Service. Zie Lifter for air-cooled drive modules user's guide (3AXD50000332588 [Engels]).
Pagina 199 Onderhoud 199 WAARSCHUWING! Wees uiterst voorzichtig bij het manoeuvreren met de invertermodule. Hij is zwaar en heeft een hoog zwaartepunt. Het niet opvolgen van de volgende instructies kan lichamelijk letsel veroorzaken of schade aan de apparatuur. • Gebruik de vereiste persoonlijke beschermingsmiddelen: veiligheidsschoenen met stalen neus, veiligheidshandschoenen, etc.
Pagina 200 200 Onderhoud Verwijder de afdekking bovenaan het kastdeel. Demonteer het klemmenblok [X50] bovenaan de module. Demonteer de DC-rails van de module. Noteer de volgorde en de positie van de schroeven en sluitringen. Maak de bedrading aangesloten op de klemmen aan de voorkant van de module los (inclusief de optische vezelkabels).
Pagina 201 Electrical installation 109 Onderhoud 201...
Pagina 202 202 Onderhoud 110 Electrical installation...
Pagina 203 (X50). De zwarte connector is alleen compatibel met de zwarte tegenhanger en de grijze connector alleen met de grijze tegenhanger. Als de connectors niet compatibel zijn, vervangt u de connector in de nieuwe module. Gebruik de connector van de oude module of bestel een geschikte connector bij ABB. Raadpleeg Connector...
Pagina 204 204 Onderhoud replacement guide, auxiliary power supply for ACS880-104 R8i, ACS880-304 D8T and D7T (3AXD50001060015 [Engels]) Connector replacement guide, auxiliary power supply for ACS880-104 R8i with +C183, ACS880-304 D8T with +C183 (3AXD50001060022 [Engels]). Als u een module door een nieuwe vervangt, moet u ervoor zorgen dat de nieuwe module dezelfde typecode heeft als de oude.
Pagina 205 Onderhoud 205 10. Sluit de bedradings- en vezeloptische kabels aan op de klemmen aan de voorkant van de module. 11. Herhaal de procedure voor de overige invertermodules. 12. Zet de afdekking bovenaan het kastdeel weer terug. Reinigen van het koellichaam ￭...
Pagina 206 206 Onderhoud Verwijder de DC-zekeringen en het railstelsel dat de zekeringen met de inverter-module verbindt. Bewaar deze onderdelen – ze moeten alleen weer geïnstalleerd worden met de inverter-module. Noteer de volgorde van de sluitringen. Verwijder de defecte module uit zijn vak. Zie de instructies voor vervanging van een module.
Pagina 207 Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden begint. Als de besturingseenheid gevoed wordt door de defecte module, sluit u de besturingseenheid aan op een andere 24 V DC-voeding. ABB raadt ten zeerste aan...
Pagina 208 208 Onderhoud een externe voeding te gebruiken bij voedingen/gelijkrichters die uit parallel geschakelde modules bestaan. Verwijder de module die onderhouden moet worden uit zijn compartiment. Installeer een luchtschot (bijvoorbeeld van plexiglas) op de bovenste modulegeleider om de luchtstroom door het lege compartiment te blokkeren. Schakel de voeding van de voedingseenheid/gelijkrichter in.
Pagina 209 Onderhoud 209 LCL-filter Vervangen van het LCL-filter ￭ Raadpleeg de tekeningen hieronder. WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op. Als u deze negeert, kan er letsel of de dood, of schade aan de apparatuur optreden. Als u geen gekwalificeerde elektricien bent, mag u geen installatie-, inbedrijfstelling of onderhoudswerkzaamheden uitvoeren.
Pagina 210 210 Onderhoud WAARSCHUWING! • Gebruik de verwijdering-/oprijplaat niet als de hoogte van de sokkel van de schakelkast groter is dan de maximaal toegestane hoogte. • Zet de hellingplaat voor het uittrekken/installeren van de module met zorg vast. • Duw de module in de kast en trek hem voorzichtig uit de kast liefst met hulp van iemand anders.
Pagina 211 Onderhoud 211 Opmerking: Als alternatief voor het gebruik van de extractie/installatiehelling is een hefwagen verkrijgbaar bij ABB Service. Neem voor meer informatie contact op met ABB Service, of zie de Lifter for air-cooled drive modules user's guide (3AXD50000332588 [Engels]). Opmerking: Controleer voordat u de filtermodule vervangt of de connector aan het uiteinde van de hulpvoedingskabel in de kast compatibel is met de tegenhanger in de module.
Pagina 212 212 Onderhoud 11. Trek de module voorzichtig uit van de kast langs de helling. Terwijl u aan de hendel trekt, houd u met één voet een constante druk op de onderkant van de module om te voorkomen dat de module achterover valt. 12.
Pagina 213 Onderhoud 213...
Pagina 214 Condensatorstoring wordt meestal gevolgd door schade aan het apparaat en een storing in de ingangskabelzekering of een uitschaling van de zekering. Als u denkt dat er condensatoren in de omvormer zijn uitgevallen, neem dan contact op met ABB.
Pagina 215 Onderhoud 215 Opnieuw formeren van de condensatoren ￭ De condensatoren moeten opnieuw geformeerd worden als de omvormer een jaar of langer niet aan geweest is (in de opslag of niet gebruikt). De fabricagedatum staat op het typeplaatje. Voor informatie over het hervormen van de condensatoren, zie Capacitor reforming instructions (3BFE64059629 [Engels]).
Pagina 216 216 Onderhoud Zekeringen Vervangen van de AC en DC zekeringen in kast ￭ Deze procedure geeft instructies over het vervangen van de AC en DC zekeringen van de omvormer in de kast. De plaats van de zekeringen verschilt, afhankelijk van omvormertype en opties.
Pagina 217 Onderhoud 217 • Bussmann zekeringen: 50 N·m (37 lbf·ft) • Mersen (Ferraz-Shawmut): 46 N·m (34 lbf·ft) • Overige: Raadpleeg de instructies van de fabrikant van de zekeringen. Zet de afdekking terug en sluit de deur. UCU besturingseenheid Typen UCU besturingseenheden ￭...
Pagina 218 218 Onderhoud WAARSCHUWING! Verwijder of installeer de geheugeneenheid niet wanneer de besturingseenheid onder stroom staat. Stop de omvormer en volg de stappen in de sectie Elektrische veiligheids-voorzorgsmaatregelen (pagina 20) voordat u aan de werkzaamheden begint. Zorg er voor dat de besturingsunit niet gevoed wordt. Druk en houd de clips op de geheugeneenheid ingedrukt.
Pagina 219 Onderhoud 219 Stel indien nodig de realtime klok in. Verwijder de oude batterij volgens de plaatselijke regels voor verwijdering of van toepassing zijnde wetten. De microSDHC-geheugenkaart vervangen (UCU) ￭ WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op. Als u deze negeert, kan er letsel of de dood, of schade aan de apparatuur optreden.
Pagina 220 220 Onderhoud BCU besturingseenheid Types BCU besturingsunit ￭ Er zijn drie varianten van de BCU besturingsunit gebruikt in ACS880 omvormers: BCU-02, BCU-12 en BCU-22. Deze hebben een verschillend aantal convertormodule-aansluitingen (respectievelijk 2, 7 en 12) maar zijn verder identiek. De drie BCU types zijn onderling verwisselbaar zolang als het aantal aansluitingen voldoende is.
Pagina 221 Onderhoud 221 Vervangen van de batterij van de BCU besturingsunit ￭ WAARSCHUWING! Volg de veiligheidsinstructies van de omvormer op. Als u deze negeert, kan er letsel of de dood, of schade aan de apparatuur optreden. Als u geen gekwalificeerde elektricien bent, mag u geen installatie-, inbedrijfstelling of onderhoudswerkzaamheden uitvoeren.
Pagina 222 20 jaar, afhankelijk van hun gebruik. Deze componenten moeten voor het einde van hun levensduur worden vervangen. Neem contact op met uw plaatselijke ABB servicevertegenwoordiger voor meer informatie.
Pagina 223 De nominale waarden voor de omvormers met 50 Hz en 60 Hz voeding worden hieronder gegeven. De symbolen worden onder de tabel beschreven. Nomi- Nominale waarden uitgang nale Geen overbelasting Gebruik met lichte Zwaar gebruik waar- overbelasting de in- ACS880-17-… gang = 400 V 0450A-3 – – – 0620A-3 – – –...
Pagina 224 224 Technische gegevens Nomi- Nominale waarden uitgang nale Geen overbelasting Gebruik met lichte Zwaar gebruik waar- overbelasting de in- ACS880-17-… gang 2060A-3 1911 2060 2680 1200 – 1427 1978 1100 – 1541 – 2530A-3 2347 2530 3040 1400 – 1753...
Pagina 225 Opmerking 2: Om het nominale motorvermogen uit de tabel te kunnen bereiken, moet de nominale stroom van de omvormer hoger liggen of gelijk zijn aan de nominale motorstroom. De DriveSize dimensioneringstool die bij ABB verkrijgbaar is, wordt aanbevolen voor het kiezen van de combinatie van omvormer, motor en overbrenging.
Pagina 226 226 Technische gegevens Derating ￭ Derating van omgevingstemperatuur In het temperatuurbereik van +40…50 °C moet de nominale uitgangsstroom derated worden met 1% voor elke extra 1 °C. De uitgangsstroom kan worden berekend door de stroom in de tabel met nominale waarden te vermenigvuldigen met de deratingfactor (k) : 1.00 0.90...
Pagina 227 Derating-factor 0,80 Gebruik de DriveSize PC-tool voor een nauwkeurigere derating. Schakelfrequentie derating Andere schakelfrequenties dan de standaard frequentie kunnen uitgangs-derating vereisen. Vraag ABB om meer informatie. Uitgangsfrequentie derating Motorbedrijf boven 150 Hz kan type-specifieke uitgangsstroom-derating vereisen. Vraag ABB om meer informatie.
Pagina 228 Deze tekening toont de vereiste derating. Deze is geldig voor alle voedingsspanningsbereiken. Voorbeeld: P voor ACS880-17-1010A-5 is 710 kW. De voedingsspanning ( U ) is 450 V. -> U / U = 450 V / 500 V = 0,9. -> P / P = 0,9 ->...
Pagina 229 Technische gegevens 229 Frameafmetingen en vermogensmodule-types Gebruikte voedingsmo- Gebruikte invertermo- Gebruikte LCL-filter(s) dule(s) dules Frame-afme- ACS880-17-… ting Type Type Aan- Aan- Aan- Type ACS880-104-… ACS880-104-… = 400 V 0450A-3 1×R8i+1×R8i 0470A-3+E205 BLCL-13-5+V991 0470A-3+E205 0620A-3 1×R8i+1×R8i 0640A-3+E205 BLCL-13-5+V991 0640A-3+E205 0730A-3 1×R8i+1×R8i...
Pagina 230 230 Technische gegevens Gebruikte voedingsmo- Gebruikte invertermo- Gebruikte LCL-filter(s) dule(s) dules Frame-afme- ACS880-17-… ting Type Type Aan- Aan- Aan- Type ACS880-104-… ACS880-104-… 2770A-7 6×R8i+5×R8i 0600A-7+E205 BLCL-25-7+V991 0600A-7+E205 3310A-7 6×R8i+6×R8i 0600A-7+E205 BLCL-25-7+V991 0600A-7+E205...
Pagina 231 Technische gegevens 231 Zekeringen AC zekeringen ￭ Opmerkingen: • Er mogen geen zekeringen met een hogere nominale stroom dan de aanbevolen zekeringen worden gebruikt. • Zekeringen van andere fabrikanten zijn toegestaan zolang ze de juiste nominale waarde hebben en de smeltcurve van de zekering niet hoger is dan de smeltcurve van de zekering vermeld in de tabel.
Pagina 232 232 Technische gegevens Ultrasnelle (aR) AC-zekeringen Bussmann (IEC/UL) Mersen/Ferraz Shawmut (alleen IEC) Ingangs- Nomina- Werking ACS880- stroom Werking Aan- Nominale Nominale t bij no- 17-… t bij stroom spanning spanning minale Type Type 660 V spanning 0580A-7 170M6413 670000 SC33AR69V900TF 805000 0660A-7 1000...
Pagina 233 Technische gegevens 233 DC-zekeringen ACS880- Nominale span- Werking I t bij Nominale stroom 17-… ning 660 V Aantal Bussmann type 2530A-3 1600 170M6419 3900000 = 500 V 1010A-5 1100 170M6415 1300000 1110A-5 1530A-5 1400 170M6417 2450000 1980A-5 1400 170M6417 2450000 2270A-5 = 690 V 0660A-7...
Pagina 234 Gerapporteerde geluidswaarden zijn geschatte waarden met een referentie omvormerconfiguratie gemeten in een hemi-anechoïsche kamer in overeenstemming met de ISO 9614-2 norm. Luchtstroom Warmteverlies Geluid ACS880-17-… /min dB(A) = 400 V 0450A-3 3760 2210 0620A-3...
Pagina 235 Technische gegevens 235 Luchtstroom Warmteverlies Geluid ACS880-17-… /min dB(A) 1680A-7 11580 6820 1950A-7 14440 8500 2230A-7 14440 8500 2770A-7 18800 11070 3310A-7 21660 12750 Deze verliezen worden niet berekend volgens de norm voor ecologisch ontwerp IEC 61800-9-2.
Pagina 236 De tabel toont de types en technische gegevens van de filters en filter-kastdelen die gebruikt worden bij omvormers. De vermelde standaard filters vereisen geen stroomderating. Neem, voor de beschikbaarheid van sinus-uitgangsfilters voor andere omvormertypes, contact op met uw lokale ABB-vertegenwoordiger. Gebruikte sinusfil- Nominale Koelgegevens...
Pagina 237 Technische gegevens 237 Ingangskabel-afmetingen De tabel hieronder geeft koperen en aluminium kabeltypes met concentrische koperen afscherming voor nominale stroom. ACS880-17-… Al kabel afmeting Cu kabel afmeting Cu kabel afmeting AWG/kcmil = 400 V 0450A-3 2 × (3 × 240 + 72 Cu) 2 ×...
Pagina 238 238 Technische gegevens ACS880-17-… Al kabel afmeting Cu kabel afmeting Cu kabel afmeting AWG/kcmil 2230A-7 9 × (3 × 240 + 72 Cu) 7 × (3 × 240 + 120) 7 × (3 × 500 kcmil) 2770A-7 10 × (3 × 300 + 88 Cu) 9 ×...
Pagina 239 Opmerking: Als de omvormer niet voorzien is van de optie gemeenschappelijk motorklemmenkastdeel (optie +H359) of gemeenschappelijke uitgangsklemmen (optie +H366) of sinusfilter (optie +E206), dan moet elke invertermodule van de omvormer individueel bekabeld worden naar de motor. ACS880-17-… Al kabel afmeting Cu kabel afmeting Cu kabel afmeting...
Pagina 240 240 Technische gegevens ACS880-17-… Al kabel afmeting Cu kabel afmeting Cu kabel afmeting AWG/kcmil 1130A-7 6 × (3 × 185 + 57 Cu) 4 × (3 × 240 + 120) 4 × (3 × 500 kcmil) 1450A-7 9 × (3 × 150 + 41 Cu) 6 ×...
Pagina 241 Technische gegevens 241 Maximaal aantal 3-fasige motorkabels (aluminium) voor elke invertermodule, n×R8i met kabeluitgang vanaf de onderkant Kabeldoorsnede Aluminium kabelschoenen Aansluitmethode (DIN 46329) * Extra engineering vereist. Standaard kabelinvoerplaat niet geschikt. Klemgegevens voor de voedings- en inverter-besturingsunits Zie het hoofdstuk Besturingseenheid. Aansluitgegevens voor blok X504 Kabels die op de klemmen passen: •...
Pagina 242 242 Technische gegevens Specificatie elektrisch voedingsnetwerk Spanning ( U 400 V units: 380…415 V AC 3-fase ± 10%. Dit wordt aangegeven op het type- plaatje als typische ingangsspanningsniveau (3~ 400 V AC). 500 V units: 380…500 V AC 3-fase ± 10%. Dit wordt aangegeven op het type- plaatje als typische ingangsspanningsniveaus (3~ 400/480/500 V AC).
Pagina 243 De afname is afhankelijk van de lengte van de motorkabel en de eigenschappen ervan. Neem contact op met ABB voor meer informatie. Let op dat een sinusfilter (optioneel) aan de uitgang van de omvormer ook een spanningsdaling veroorzaakt.
Pagina 244 244 Technische gegevens Beschermingsklassen Beschermingsgraden IP22 (standaard), IP42 (optie +B054), IP54 (optie +B055) (IEC/EN 60529) Types behuizing (UL50) UL Type 1 (standaard), UL Type 1 (optie +B054), UL Type 12 (standaard). Alleen voor gebruik in binnenomgeving. Vlamboogklasse (IEC TR B - ASSEMBLY die bescherming biedt aan personeel en ASSEMBLY in geval 61641) van boogvorming.
Pagina 245 Hoogte installatieplaats 0…2000 m (0…6562 ft) boven zeeniveau. Neem voor hoogtes boven 2000 m contact op met ABB. Uitgang derated boven 1000 m (3281 ft). Luchttemperatuur 0 … +40 °C -40 … +70 °C -40 … +70 °C (+32 …...
Pagina 246 Opslagomstandigheden De onderstaande tabel specificeert de transportmethoden en -voorwaarden voor de omvormer. Store van de omvormer in de verpakking. ABB adviseert zeewaardig pakket (optie +P912) als de omvormer langdurig wordt opgeslagen. De opslagomstandigheden moeten ook voldoen aan de omgevingslimieten die zijn gespecificeerd in Omgevingsomstandigheden (pagina 245).
Pagina 247 Technische gegevens 247 Kleur RAL Classic 7035, RAL Classic 9017. Materialen Omvormer ￭ Recycling instructions and environmental information for ACS880 cabinet-installed drives and multidrive modules (3AXD50000153909 [Engels]). Verpakking van de omvormer ￭ • Multiplex • Hout • PET (omsnoering) • PE (VCI film) •...
Pagina 248 Neem contact op met uw plaatselijke ABB-distributeur voor meer informatie over milieuaspecten. Verwijdering van de apparatuur moet gebeuren volgens internationale en nationale regelgeving. Raadpleeg voor meer informatie over ABB diensten aan het einde van de levensduur new.abb.com/service/end-of-life-services. Van toepassing zijnde normen...
Pagina 249 Het product voldoet aan de Volksrepubliek China Electronic Industry Standard (SJ/T 11364- 2014) over gevaarlijke stoffen. De EFUP bedraagt 20 jaar. China RoHS II Conformiteitsverklaring is verkrijgbaar bij https://library.abb.com. RCM-markering Het product voldoet aan de Australische en Nieuw-Zeelandse eisen die specifiek zijn voor EMC, telecommunicatie en elektrische veiligheid.
Pagina 250 250 Technische gegevens EMC-eisen (IEC/EN 61800-3) Definities ￭ EMC is de afkorting van Elektromagnetische Compatibiliteit. Het is het vermogen van elektrische/elektronische apparatuur om zonder problemen binnen een elektromagnetische omgeving te functioneren. Tevens mag de apparatuur geen andere product of systeem in de omgeving storen of ontregelen. De eerste omgeving omvat inrichtingen die zijn aangesloten op een laagspanningsnet dat gebouwen voorziet die voor huishoudelijke doeleinden worden gebruikt.
Pagina 251 Technische gegevens 251 WAARSCHUWING! Installeer een omvormer voorzien van de C2 EMC-filter niet in IT (ongeaarde) systemen. De netvoeding sluit dan aan op de aardpotentiaal via de EMC-filtercondensatoren, waardoor gevaar of schade aan de unit kan ontstaan. Categorie C3 ￭ De omvormer voldoet aan de norm onder de volgende voorwaarden: De omvormer is geïnstalleerd overeenkomstig de instructies in de betreffende omvormerhandleiding.
Pagina 252 252 Technische gegevens Middenspanningsnetwerk Apparatuur Naburig netwerk Voedingstransformator Meetpunt Statisch aardscherm Laagspanning Omvormer Apparatuur (slachtoffer) Er bestaat voor de installatie een EMC-plan ter voorkoming van storingen. Een model is beschikbaar in Technical guide No. 3 EMC compliant installation and configuration for a power drive system (3AFE61348280 [Engels]).
Pagina 253 De zekeringen zijn elders in dit hoofdstuk gegeven. • De omvormer biedt bescherming tegen overbelasting van de motor. De beveiliging is niet ingeschakeld wanneer de omvormer de ABB fabriek verlaat. Voor het inschakelen van de beveiliging, zie de handleiding van de firmware. •...
Pagina 254 254 Technische gegevens Aanhaalmomenten Tenzij er een aanhaalmoment gespecificeerd is in de tekst, kunnen de volgende aanhaalmomenten gebruikt worden. Elektrische aansluitingen ￭ Grootte Koppel Sterkteklasse 0,5 N·m (4,4 lbf·in) 4,6...8,8 1 N·m (9 lbf·in) 4,6...8,8 4 N·m (35 lbf·in) 9 N·m (6,6 lbf·ft) 22 N·m (16 lbf·ft) 42 N·m (31 lbf·ft) 70 N·m (52 lbf·ft)
Pagina 255 ABB en partners zijn niet aansprakelijk voor schade en/of verliezen die verband houden met zulke inbreuk op de veiligheid, elke niet-geautoriseerde toegang, verstoring, indringing, lekken en/of diefstal van data of informatie.
Pagina 257 Niet alle mogelijke configuraties zijn aangegeven. Neem voor informatie over niet-genoemde configuraties contact op met ABB. • De gegeven data zijn voorlopig. ABB behoudt zich het recht voor om het ontwerp op elk moment zonder bericht te wijzigen. Raadpleeg ABB voor actuele, omvormer-specifieke informatie.
Pagina 258 1200 1200 1600 1600 1000 2200 2200 1) 400 mm met ACS880-17-0450A-3, -0420-5, -0320A-7 en -0390A-7, 1000 mm met andere types. ACS880-17-1110A-3, -1010A-5, -1110A-5, -0660A-7, -0770A-7, -0950A-7, -1130A-7 Gemeen- Hulpbe- Inko- Voe- Inverter- schappe- sturings- mend dings-...
Pagina 259 (ACU) (ICU) deel kast 3800 3800 4000 4000 1) 300 mm dubbele railuitvoering met ACS880-17-1450A-7 en -1680A-7. 600 mm met ACS880-17-2530A-3+H353 (bovenuitgang). 400 mm met andere types. 4×R8i+4×R8i Gemeen- Voe- Voe- Hulpbe- Inko- Adapter Inverter- schappe- Inverter-...
Pagina 260 4200 + 1600 5800 1000 4200 + 2200 6400 1) 1000 mm bij UL-goedgekeurde (+C129) en CSA-goedgekeurde (+C134) units, anders 600 mm. Gewichten ￭ Onderstaande tabel bevat de basis-gewichten bij benadering. Gewicht ACS880-17... 0450A-3 0420A-5 0320A-7 0620A-3 0570A-5 0390A-7 0730A-3 0640A-5 0460A-7...
Pagina 261 Afmetingen 261 204 Dimensions Voorbeelden van maattekeningen ￭  Dimension drawing examples Frame 1×R8i+1×R8i Frame 1×R8i + 1×R8i...
Pagina 262 262 Afmetingen Dimensions 205 Frame 1×R8i + 1×R8i, top cable entry/exit (+H351+H353) Frame 1×R8i+1×R8i, kabelinvoer bovenaan/uitgang bovenaan (+H351+H353)
Pagina 263 Dimensions 207 Frame 1×R8i + 1×R8i with sine output filter (+E206) Afmetingen 263 Frame 1×R8i+1×R8i met sinus-uitgangsfilter (+E206)
Pagina 264 208 Dimensions Frame 2×R8i + 2×R8i (eg. ACS880-1737-1110A-3), IP22 264 Afmetingen Frame 2×R8i+2×R8i (bijv. ACS880-17-1110A-3), IP22...
Pagina 265 Dimensions 209 Afmetingen 265 Frame 2×R8i + 2×R8i (eg. ACS880-1737-1210A-3), IP54 Frame 2×R8i+2×R8i (bijv. ACS880-17-1210A-3), IP54...
Pagina 266 210 Dimensions 266 Afmetingen Frame 2×R8i + 2×R8i with main breaker (+F255) and common motor terminal cubicle (+H359), 1/2 Frame 2×R8i+2×R8i met hoofdonderbreker (+F255) en gemeenschappelijke motorklemmenkastdeel (+H359), 1/2...
Pagina 267 Afmetingen 267 Frame 2×R8i+2×R8i met hoofdonderbreker (+F255) en gemeenschappelijke motorklemmenkastdeel (+H359), 2/2...
Pagina 268 268 Afmetingen 212 Dimensions Frame 2×R8i+2×R8i met hoofdonderbreker (+F255) en top entry/top exit Frame 2×R8i + 2×R8i with main breaker (+F255) and top entry/top exit (+H351+H353), (+H351+H353), 1/2...
Pagina 269 Afmetingen 269 Frame 2×R8i+2×R8i met hoofdonderbreker (+F255) en top entry/top exit (+H351+H353), 2/2...
Pagina 270 270 Afmetingen 214 Dimensions Frame 3×R8i+3×R8i, 1/2 Frame 3×R8i + 3×R8i, 1/2...
Pagina 271 Dimensions 215 Afmetingen 271 Frame 3×R8i + 3×R8i, 2/2 Frame 3×R8i+3×R8i, 2/2...
Pagina 272 272 Afmetingen 216 Dimensions Frame 3×R8i+3×R8i met gemeenschappelijk motorklemmenkastdeel (+H359), 1/2 Frame 3×R8i + 3×R8i with common motor terminal cubicle (+H359), 1/2...
Pagina 273 Dimensions 217 Afmetingen 273 Frame 3×R8i + 3×R8i with common motor terminal cubicle (+H359), 2/2 Frame 3×R8i+3×R8i met gemeenschappelijk motorklemmenkastdeel (+H359), 2/2...
Pagina 274 274 Afmetingen Afmetingen van lege kastdelen (opties +C199, +C200, +C201) IP22/IP42...
Pagina 275 Afmetingen 275 IP54...
Pagina 276 276 Afmetingen Locatie en afmeting van ingangsklemmen 218 Dimensions 218 Dimensions Location and size of input terminals Opmerking: Zie de tabellen met afmetingen om te zien welke inkomende kastdelen Location and size of input terminals gebruikt worden bij welke omvormer-types en opties. ...
Pagina 277 Afmetingen 277 Dimensions 219  Frame 2×R8i+2×R8i met hoofdschakelaar/scheidingsschakelaar (400 Frame 2×R8i + 2×R8i with main switch/disconnector (400 mm), ￭ mm), kabelinvoer onderaan (+H353) bottom cable entry 220 Dimensions  Frame 2×R8i+2×R8i met hoofdschakelaar/scheidingsschakelaar (600 Frame 2×R8i + 2×R8i with main switch/disconnector (600 mm), ￭...
Pagina 278 278 Afmetingen Dimensions 221 Dimensions 221  Units met hoofdonderbreker (600 mm, +F255), kabelinvoer onderaan Units with main breaker (600 mm), bottom cable entry ￭  Units with main breaker (600 mm), bottom cable entry Units met hoofdonderbreker (600 mm, +F255), kabelinvoer bovenaan ￭...
Pagina 279 Afmetingen 279 Units met hoofdonderbreker (1000 mm), kabelinvoer boven ￭...
Pagina 280 280 Afmetingen Units met hoofdonderbreker (1000 mm), kabelinvoer onderaan ￭ (+H350) Locatie en afmeting van uitgangsklemmen Units zonder gemeenschappelijke motorklemmenkastdeel ￭ Frame 1×R8i+1×R8i (zonder sinus-uitgangsfilter) Zie secties Frame 1×R8i+1×R8i, kabelinvoer onder (pagina 276) Frame 1×R8i+1×R8i, kabelinvoer boven (+H351) (pagina 276)
Pagina 281 Afmetingen 281 Invertermodule-kastdeel met twee R8i-modules, kabeluitvoer onder...
Pagina 282 282 Afmetingen Invertermodule-kastdeel met twee R8i-modules, kabeluitvoer boven...
Pagina 283 Afmetingen 283 Invertermodule-kastdeel met drie R8i-modules, kabeluitvoer onder...
Pagina 284 284 Afmetingen Invertermodule-kastdeel met drie R8i-modules, kabeluitvoer boven...
Pagina 285 Afmetingen 285 Sinusfilter-kastdeel, 1000 mm, kabeluitvoer onder...
Pagina 286 286 Afmetingen Sinusfilter-kastdeel, 1000 mm, kabeluitvoer boven...
Pagina 287 Afmetingen 287 Units met gemeenschappelijke motorklemmenkastdeel (+H359) ￭ Breedte van kastdeel 300 mm, kabeluitvoer onder...
Pagina 288 288 Afmetingen Breedte van kastdeel 300 mm, kabeluitvoer boven...
Pagina 289 Afmetingen 289 Breedte van kastdeel 400 mm, kabeluitvoer onder...
Pagina 290 290 Afmetingen Breedte van kastdeel 400 mm, kabeluitvoer boven...
Pagina 291 Afmetingen 291 Breedte van kastdeel 600 mm, kabeluitvoer onder...
Pagina 292 292 Afmetingen Breedte van kastdeel 600 mm, kabeluitvoer boven...
Pagina 293 De Safe torque off functie 293 De Safe torque off functie Inhoud van dit hoofdstuk Dit hoofdstuk beschrijft de Safe torque off (STO) functie van de omvormer en geeft instructies voor het gebruik ervan. Beschrijving WAARSCHUWING! Bij parallel geschakelde omvormers of motoren met dubbele wikkeling moet de STO op elke omvormer worden geactiveerd om het koppel van de motor te verwijderen.
Pagina 294 294 De Safe torque off functie De Safe torque off-functie voldoet aan de volgende normen: Standaard Benaming IEC 60204-1:2021 Veiligheid van machines – Elektrische uitrusting van machines – Deel 1: Algemene eisen. EN 60204-1:2018 IEC 61000-6-7:2014 Elektromagnetische compatibiliteit (EMC) - Deel 6-7: Algemene nor- men –...
Pagina 295 Er kan ook een FSO, FSPS, FSCS of FPTC module gebruikt worden. Zie de documentatie van de module voor meer informatie. Kabeltypes en -lengtes ￭ • ABB raadt dubbel afgeschermde kabel met getwiste paren aan. • Maximale kabellengtes: • 300 m (1000 ft) tussen activeringsschakelaar [K] en besturingseenheid van de omvormer •...
Pagina 296 296 De Safe torque off functie Tweekanaals aansluiting met interne voeding (UCU) ￭ XSTO +24 V SGND STO1 STO2 XSTO OUT STO IN (X52) OUT1 24VDC CH1 SGND GND CH1 OUT2 24VDC CH2 SGND GND CH2 STO IN (X52) STO OUT (X51) 24VDC CH1 24VDC CH1 GND CH1...
Pagina 297 De Safe torque off functie 297 Tweekanaals aansluiting met interne voeding (BCU) ￭ XSTO +24 V SGND XSTO OUT STO IN (X52) 24VDC CH1 SGND GND CH1 24VDC CH2 SGND GND CH2 STO IN (X52) STO OUT (X51) 24VDC CH1 24VDC CH1 GND CH1 GND CH1...
Pagina 298 298 De Safe torque off functie Eenkanaals aansluiting van activeringsschakelaar (UCU) ￭ XSTO +24 V SGND STO1 STO2 Opmerking: • Beide STO-ingangen (STO1, STO2) moeten worden aangesloten op de activeringsschakelaar. Anders wordt geen SIL/PL classificatie gegeven. • Besteed speciale aandacht aan het vermijden van mogelijke storingsmodi voor de bedrading. Gebruik bijvoorbeeld een afgeschermde kabel.
Pagina 299 De Safe torque off functie 299 Eenkanaals aansluiting van activeringsschakelaar (BCU) ￭ XSTO +24 V SGND Opmerking: • Beide STO-ingangen (IN1, IN2) moeten op de activeringsschakelaar aangesloten zijn. Anders wordt er geen SIL/PL-classificatie gegeven. • Besteed speciale aandacht aan het vermijden van mogelijke storingsmodi voor de bedrading. Gebruik bijvoorbeeld een afgeschermde kabel.
Pagina 300 300 De Safe torque off functie Meerdere omvormers ￭ Interne voeding (bijvoorbeeld, omvormers met UCU) XSTO +24 V SGND STO1 STO2 XSTO SGND STO1 STO2 XSTO SGND STO1 STO2 Omvormer Besturingsunit Activeringsschakelaar...
Pagina 301 De Safe torque off functie 301 Interne voeding (bijvoorbeeld, omvormers met BCU) XSTO +24 V SGND XSTO SGND XSTO SGND Omvormer Besturingsunit Activeringsschakelaar...
Pagina 302 302 De Safe torque off functie Externe voeding (voorbeeld, omvormers met UCU) 24 V DC XSTO +24 V SGND STO1 STO2 XSTO SGND STO1 STO2 XSTO SGND STO1 STO2 Omvormer Besturingsunit Activeringsschakelaar...
Pagina 303 De Safe torque off functie 303 Externe voeding (voorbeeld, omvormers met BCU) 24 V DC – XSTO +24 V SGND XSTO SGND XSTO SGND Omvormer Besturingsunit Activeringsschakelaar...
Pagina 304 304 De Safe torque off functie Werkingsprincipe De Safe torque off activeert (de activatieschakelaar wordt geopend of de contacten van het veiligheidsrelais openen). De STO-ingangen van de omvormerbesturingseenheid worden ontladen. De besturingsunit haalt de stuurspanning van de uitgangs-IGBT's af. Het besturingsprogramma genereert een indicatie zoals gedefinieerd door parameter 31.22 (raadpleeg de firmwarehandleiding van de omvormer).
Pagina 305 De Safe torque off functie 305 Opstarten inclusief validatietest Om zeker te zijn van de veilige werking van een veiligheidsfunctie is validatie vereist. De uiteindelijke samenbouwer van de machine moet de functie valideren door een validatietest uit te voeren. De test moet worden uitgevoerd bij het eerste opstarten van de veiligheidsfunctie na een wijziging die betrekking heeft op de veiligheidsfunctie (printplaten, bedrading, componenten, instellingen, vervanging van de invertermodule enz.)
Pagina 306 306 De Safe torque off functie Actie Als de omvormer bestaat uit parallel aangesloten modules, controleer dan of het aantal gede- tecteerde modules (parameter 95.14) overeenkomt met het werkelijke aantal modules en of het omvormertype correct is ingesteld in parameter 95.31. Test de werking van de STO functie wanneer de motor gestopt is.
Pagina 307 De Safe torque off functie 307 Gebruik Open de activatieschakelaar, of activeer de veiligheidsfunctionaliteit die op de STO-aansluiting aangesloten is. De STO-ingangen AAN de besturingseenheid van de omvormer worden ontladen, en de besturingseenheid van de omvormer haalt de stuurspanning van de uitgangs-IGBT's af.
Pagina 308 308 De Safe torque off functie WAARSCHUWING! Alleen bij permanentmagneetmotoren of synchrone reluctantiemotoren [SynRM]: In het geval van een meervoudige IGBT- vermogenshalfgeleideruitval kan de omvormer een uitlijningskoppel produceren dat de motoras maximaal 180/ p graden kan draaien (met permanente magneetmotoren) of 180/2 p graden (met synchrone reluctantiemotoren [SynRM]) laat draaien, ongeacht de activering van de Safe torque off-functie.
Pagina 309 Procedure van validatietesten (pagina 305). Gebruik alleen reserve-onderdelen die goedgekeurd zijn door ABB. Registreer alle onderhouds- en keuringsproef-activiteiten in het machine-logboek. Competentie ￭ De onderhouds- en keuringsproef-activiteiten van de veiligheidsfunctie moet uitgevoerd...
Pagina 310 310 De Safe torque off functie Testprocedure voor perfecte bewijsvoering ￭ Actie WAARSCHUWING! Volg deze veiligheidsinstructies. Als u ze negeert, kan dit leiden tot ernstig of dodelijk letsel of schade aan de apparatuur. Test de werking van de STO-functie. Als de motor draait, zal deze tijdens de test stoppen. •...
Pagina 311 Eventuele fouten van de Safe torque off functie moeten aan ABB gerapporteerd worden.
Pagina 312 312 De Safe torque off functie Veiligheidsgegevens De veiligheidsdata voor de Safe torque off functie worden hieronder gegeven. Opmerking: De veiligheidsdata zijn berekend voor redundant gebruik, en zijn niet van toepassing indien niet beide STO-kanalen gebruikt worden.
Pagina 313 De Safe torque off functie 313...
Pagina 314 314 De Safe torque off functie • De STO is een type B veiligheidscomponent zoals gedefinieerd in IEC 61508-2. • Relevante foutmodi: • De STO schakelt ten onrechte uit (veilige fout) • De STO activeert niet wanneer verzocht • Er is een foutuitsluiting voor de foutmodus “kortsluiting op PCB” gemaakt (EN 13849-2, tabel D.5).
Pagina 315 De Safe torque off functie 315 Term of Referentie Beschrijving afkorting Test IEC 61508, IEC 62061 Periodieke test die wordt uitgevoerd om defecten in een veiligheidsgerelateerd systeem op te sporen zodat, indien nodig, een reparatie het systeem kan herstellen in een "als nieuw"-toestand of een toestand die deze zo dicht mogelijk benadert IEC 61508...
Pagina 317 Neem bij vragen over het product contact op met uw plaatselijke ABB-vertegenwoordiger, onder vermelding van de typeaanduiding en het serienummer van de eenheid in kwestie. Een lijst met contactpersonen voor verkoop, ondersteuning en service van ABB vindt u door te navigeren naar www.abb.com/contact-centers.
