ACU IO SPECIFIKACIJA
6
Opis delova
PEXPMB300 (ACU.UIO)
-
RS485
UNIVERSAL INPUT
ON
ON
1
2
3
4
1
2
RST_2
SW01
SW02
CN_UART
RS485
ANALOG OUTPUT
DIGITAL OUPUT

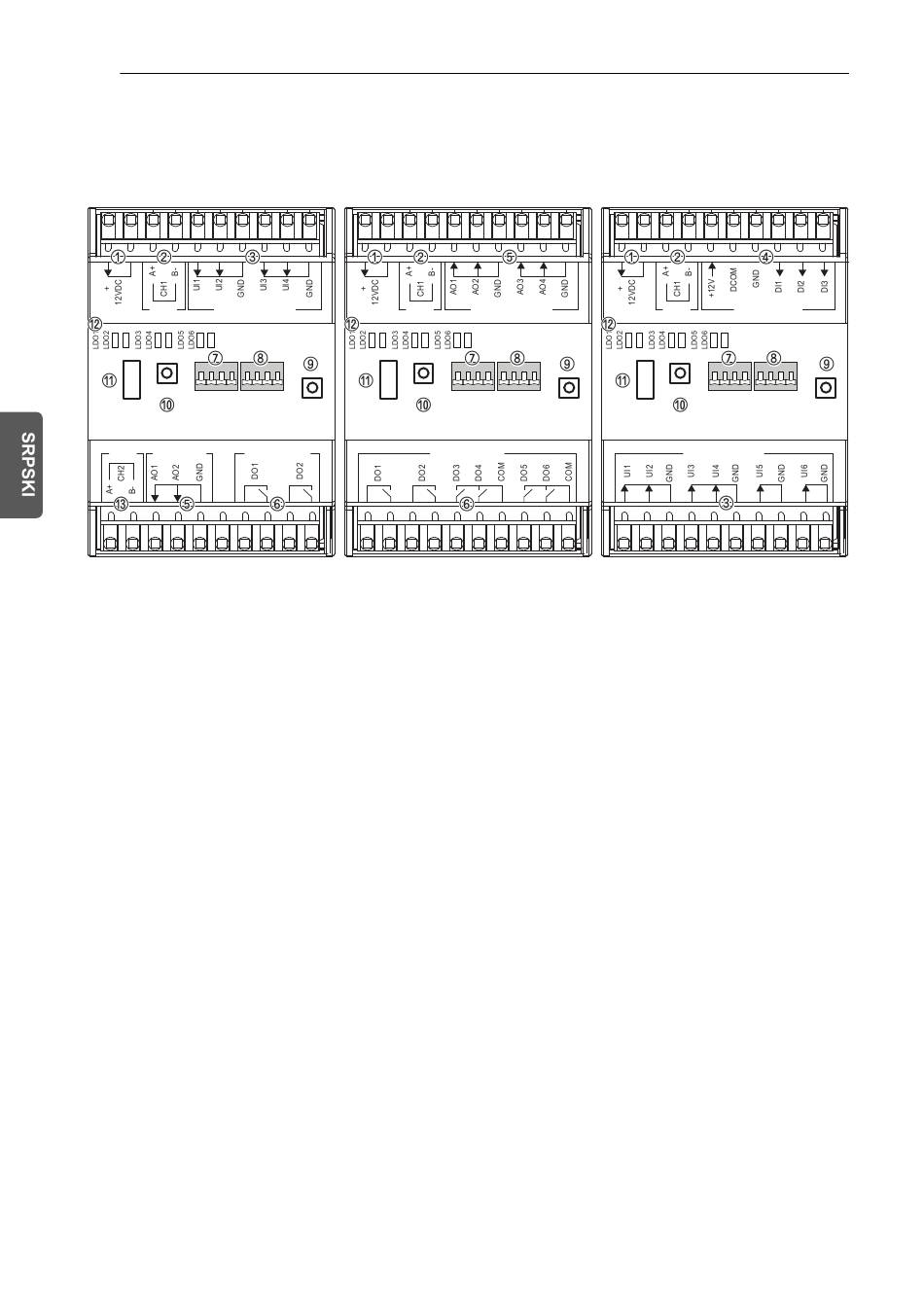

① Napajanje: DC 12 V
② RS485 (CH1): Komunikacija od glavne jedinice
③ Univerzalni ulaz: Ulaz digitalnog i analognog signala
④ DIGITALNI ulaz: Ulaz digitalnog signala
⑤ Analogni izlaz: Izlaz analognog signala
⑥ Digitalni izlaz: Izlaz digitalnog signala
⑦ DIP prekidač (SW01): Nema
⑧ DIP prekidač (SW02): Podešavanje adrese
⑨ RST_1: Nema
⑩ RST_2: Resetovanje
⑪ CN_UART: Nema
⑫ Ekran (LED)
- LD01 / LD02 : Komunikacija glavne jedinice Tx/Rx
- LD03 / LD04 : Nema
- LD05 : Nema
- LD06 : Greška
⑬ RS485 (CH2): Nema
