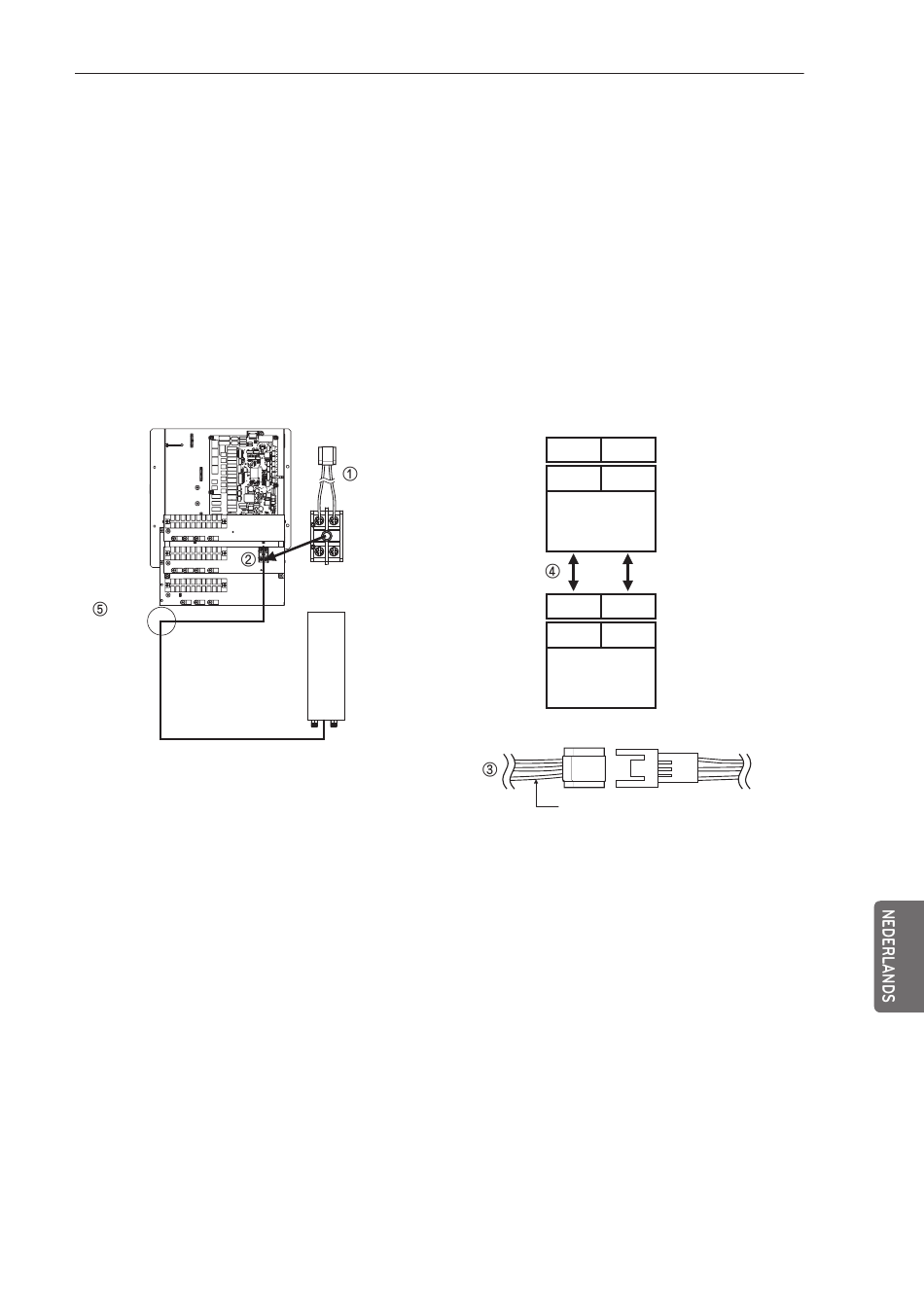

Hoe de sensor op de eenheid aan te sluiten
(BACK-UP VERWARMING voor monobloc)
① Zoek de kachelblokklem voor de Reserveverwarming.
② Installeer de klemmenstrook KIT na het controleren van het gat voor schroef.
③ Sluit hem aan op 'E / Heater Out' (witte connector) van CN_TH3 op de hoofdprintplaat
(eenheid).
④ Sluit de kabel aan tussen het apparaat en de Reserveverwarming.
⑤ Gebruik de kabelklem om de kabel door een gat met lage spanning te bevestigen.
⑥ Voor de besturingseenheid verwijzen wij u naar het bedradingsschema.
Lage
spanning
Sensorkabel
Sensorkabel
(Aansluitblok uitrusting)
Reserveverwarming
INSTALLATIEMETHODE
Aansluitblok 1 (In de Reserveverwarming)
7
8
A
B
ELEKTRISCHE
VERWARMING
SENSOR (5V DC)
31
32
A
B
ELEKTRISCHE
VERWARMING
SENSOR (5V DC)
Aansluitblok uitrusting
Sensorkabel
(Aansluitblok uitrusting)
19
Elektrische
verwarming
(eenheid)
