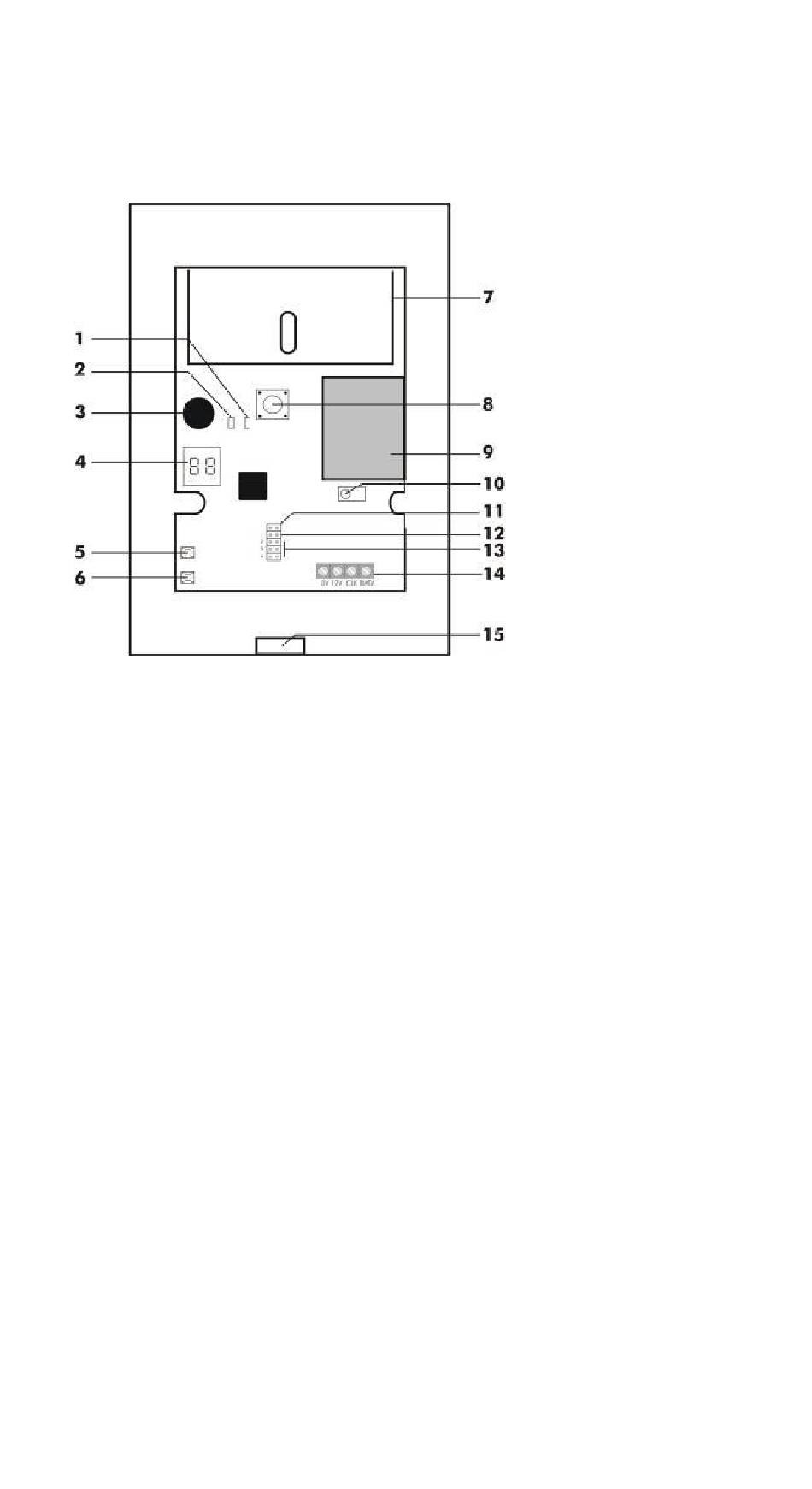

4. Composants
5. Montage
1. Ouvrir le boîtier de l'extension radio.
2. Desserrer les 3 vis et retirer la platine du panneau ar-
rière de l'appareil.
3. Utiliser la face arrière de l'extension radio pour tracer
les trous à percer sur le site de montage souhaité. Per-
cer les trous correspondants et introduire les chevilles
qui conviennent dans ces derniers.
4. Introduire le câble à 4 fils du bus par l'ouverture située
en face arrière du module.
5. A l'aide de vis adéquates, visser le panneau arrière du
boîtier sur le site de montage souhaité et réintroduire la
platine.
6. Veiller à ce que la centrale soit hors tension. Raccorder
correctement le bus 4 fils.
7. Refermer le module d'extension 8 zones.
6.
Raccordement
Les 4 câbles du bus de communication de la centrale sont rac-
cordés au niveau du bus de données, comme indiqué dans les
1 DEL d'affichage de défaillance
(Fail)
2 DEL d'affichage d'un bon
3 Emetteur de signaux
4 Afficheur
5 Touche de sélection (Select)
6 Touche de suppression
(Delete)
7 Antenne
8 Interrupteur anti-sabotage
9 Platine radio
10 Détecteur d'apprentissage
11 Strap enfichable de
supervision
12 Strap enfichable de brouillage
(interférence)
13 Strap enfichable d'adressage
14 Connecteur BUS
15 Ouverture le câble
17
fonctionnement (Pass)
