Dell Inspiron 22 3000 Onderhoudshandleiding
Verberg thumbnails
Zie ook voor Inspiron 22 3000:
- Onderhoudshandleiding (127 pagina's) ,
- Onderhoudshandleiding (101 pagina's) ,
- Installatie en bediening (18 pagina's)
Gerelateerde Handleidingen voor Dell Inspiron 22 3000
Samenvatting van Inhoud voor Dell Inspiron 22 3000

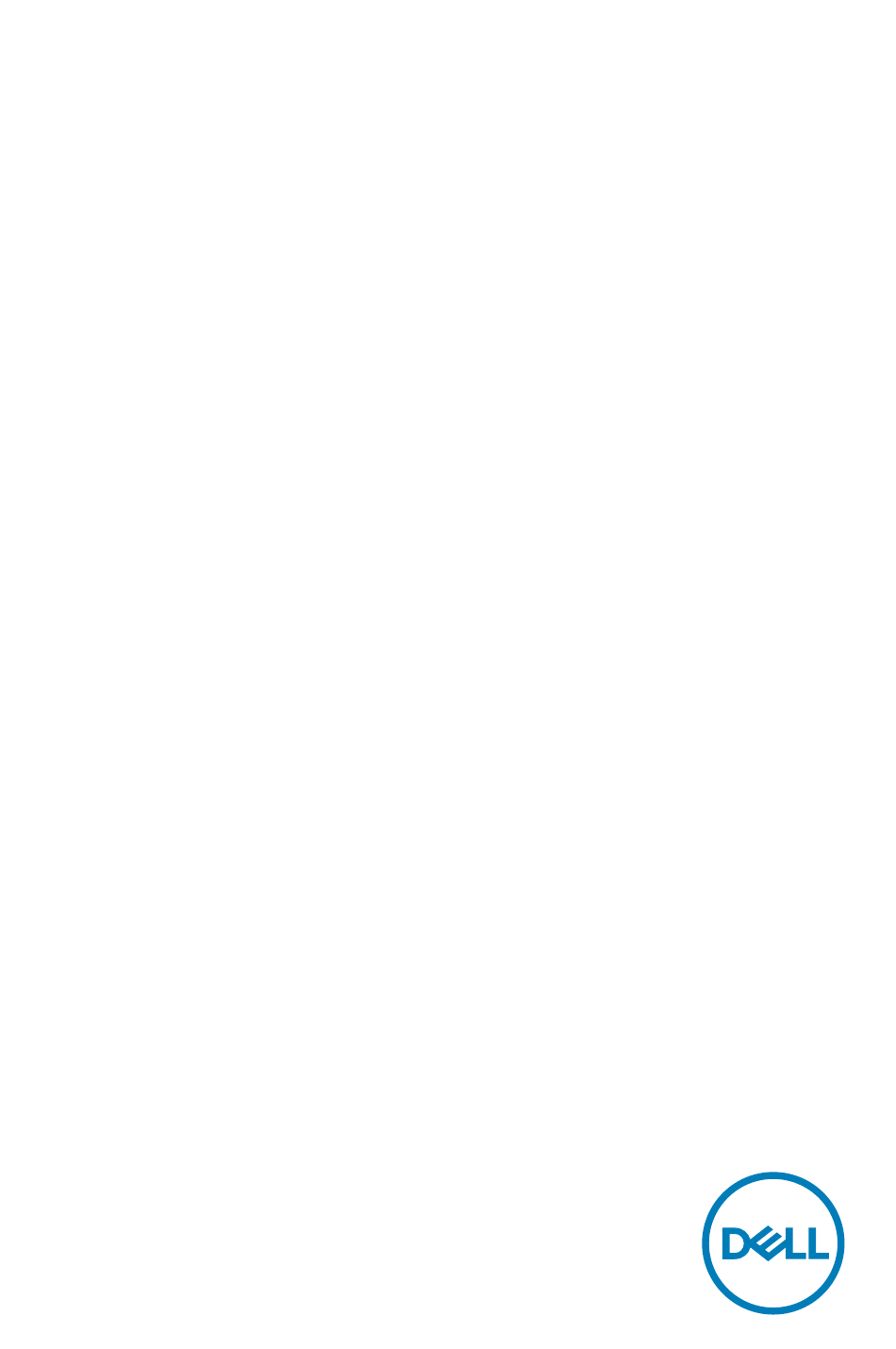

- Pagina 1 Inspiron 22 3000 Alles-in-één Onderhoudshandleiding Model computer: Inspiron 22-3275 Regelgevingsmodel: W19B Regelgevingstype: W19B002...
- Pagina 2 GEVAAR: Een GEVAAR-KENNISGEVING duidt op een risico op schade aan eigendommen, lichamelijk letsel of overlijden. © 2018 Dell Inc. of haar dochtermaatschappijen. Alle rechten voorbehouden. Dell, EMC, en andere handelsmerken zijn handelsmerken van Dell Inc. of zijn dochterondernemingen. Andere handelsmerken zijn mogelijk handelsmerken van hun respectieve eigenaren.
- Pagina 3 Inhoudsopgave Voordat u aan de computer gaat werken...... 10 ..................10 Voordat u begint ................10 Veiligheidsinstructies .................12 Aanbevolen hulpmiddelen .................. 12 Lijst van schroeven Nadat u aan de computer heeft gewerkt...... 14 De standaard verwijderen..........15 ..................15 Ezelstandaard ....................16 Voetstuk De standaard terugplaatsen..........
- Pagina 4 De harde schijf vervangen..........25 ....................25 Procedure ................... 25 Vereisten achteraf De afdekplaat van het moederbord verwijderen... 26 ....................26 Vereisten ....................26 Procedure De afdekplaat van het moederbord terugplaatsen..28 ....................28 Procedure ................... 28 Vereisten achteraf De geheugenmodule verwijderen......... 29 ....................
- Pagina 5 De antenne terugplaatsen..........39 ....................39 Procedure ................... 39 Vereisten achteraf De mediakaartlezer verwijderen........40 ....................40 Vereisten ....................40 Procedure De mediakaartlezer terugplaatsen........ 42 ....................42 Procedure ................... 42 Vereisten achteraf De kaart van de aan-uitknop verwijderen..... 43 ....................43 Vereisten ....................43 Procedure...
- Pagina 6 De camera vervangen..........52 ....................52 Procedure ................... 52 Vereisten achteraf De knoopbatterij verwijderen........53 ....................53 Vereisten ....................54 Procedure De knoopbatterij vervangen......... 55 ....................55 Procedure ...................55 Vereisten achteraf De ventilator verwijderen..........56 ....................56 Vereisten ....................56 Procedure De ventilator vervangen..........
- Pagina 7 De luidsprekers vervangen........... 64 ....................64 Procedure ................... 64 Vereisten achteraf Het moederbord verwijderen........65 ....................65 Vereisten ....................65 Procedure Het moederbord vervangen......... 68 ....................68 Procedure ................... 69 Vereisten achteraf ..................69 Het BIOS flashen Het beeldschermpaneel verwijderen......70 ....................70 Vereisten ....................70 Procedure...
- Pagina 8 De rubberen voetjes terugplaatsen.......87 ....................87 Procedure ................... 87 Vereisten achteraf Stuurprogramma's downloaden........88 ..........88 Het audio-stuurprogramma downloaden ..........89 Het grafische stuurprogramma downloaden ..........90 Het USB-stuurprogramma downloaden ..........91 Het chipset-stuurprogramma downloaden ..........92 Het netwerkstuurprogramma downloaden Systeeminstellingen............. 94 ..................94 Opstartvolgorde ..................
- Pagina 9 Hulp verkrijgen en contact opnemen met Dell.....109 ................109 Bronnen voor zelfhulp ..............110 Contact opnemen met Dell...
- Pagina 10 Voordat u aan de computer gaat werken OPMERKING: De afbeeldingen in dit document kunnen verschillen van uw computer; dit is afhankelijk van de configuratie die u hebt besteld. Voordat u begint Sla alle geopende bestanden op en sluit deze, en sluit alle geopende applicaties Sluit de computer af.
- Pagina 11 Dell erkend of geïnstrueerd worden. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie. Zie de veiligheidsinstructies die bij het product wordt geleverd of op www.dell.com/regulatory_compliance.
- Pagina 12 Aanbevolen hulpmiddelen Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig: • Kruiskopschroevendraaier nr. 1 • Plastic pennetje Lijst van schroeven De volgende tabel bevat de lijst met schroeven die worden gebruikt voor het beveiligen van verschillende onderdelen op de computer. Tabel 1.
- Pagina 13 Onderdeel Vast aan Type schroef Aantal Afbeelding schroef Microfoon Onderzijde van M2x2,5 het beeldscherm Luidsprekers Onderzijde van M3 4+7.1 XZN het beeldscherm Ventilator Onderzijde van M2x2,5 het beeldscherm Intrekbare Onderzijde van M3x5 camera het beeldscherm Moederbord Onderzijde van M3x5 het beeldscherm Afdekplaat van Moederbord M2x2,5...
- Pagina 14 Nadat u aan de computer heeft gewerkt WAARSCHUWING: Uw computer kan beschadigd raken als u er losse schroeven in achterlaat. Breng alle schroeven opnieuw aan en zorg ervoor dat er geen losse schroeven in uw computer achterblijven. Sluit alle externe apparaten, randapparaten of kabels die u eerder had losgekoppeld, weer aan voordat u aan uw computer werkt.
- Pagina 15 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Ezelstandaard WAARSCHUWING: Plaats de computer op een vlak, zacht en schoon oppervlak om krassen op het beeldscherm te voorkomen.
- Pagina 16 Til en schuif de standaard uit de afdekplaat van het moederbord. Voetstuk WAARSCHUWING: Plaats de computer op een vlak, zacht en schoon oppervlak om krassen op het beeldscherm te voorkomen. Plaats de computer op een schone, vlakke ondergrond. Verleng de standaard door deze omhoog te duwen.
- Pagina 17 Wrik met uw vingertoppen de afdekplaat van de standaard los van de achterplaat. Verwijder de vier schroeven (M3x5) waarmee de beugel van de standaard aan de afdekplaat van het moederbord is bevestigd.
- Pagina 18 Tik de hendel omhoog en schuif deze uit de afdekplaat van het moederbord.
- Pagina 19 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Ezelstandaard Plaats de lipjes op de standaardbeugel in de sleuven op de afdekplaat van het moederbord.
- Pagina 20 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereiste Verwijder de standaard.
- Pagina 21 Procedure WAARSCHUWING: Verwijder de computerkap niet tenzij u interne onderdelen in uw computer moet plaatsen of terugplaatsen. Gebruik één hand om uw computer stabiel te houden en gebruik de andere hand om de achterplaat uit het midden weg te trekken, zodat u deze uit de onderzijde van het beeldscherm kunt tillen.
- Pagina 22 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure WAARSCHUWING: Zorg dat er geen kabels klem zitten tussen de achterplaat en de onderzijde van het beeldscherm Lijn de lipjes op de achterplaat uit met de sleuven in het beeldscherm en klik de achterplaat vervolgens vast.
- Pagina 23 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. WAARSCHUWING: Harde schijven zijn kwetsbaar. Wees voorzichtig met de vaste schijf. WAARSCHUWING: Om geen gegevens te verliezen, mag de harde schijf niet worden verwijderd als de computer aan staat of in slaapmodus is.
- Pagina 24 Schuif de harde schijf uit de onderzijde van het beeldscherm en til deze er vervolgens uit. Verwijder de vier schroeven (M3x3.5) waarmee de beugel van de harde schijf aan de harde schijf is bevestigd. Til de harde schijf van de bracket.
- Pagina 25 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. WAARSCHUWING: Harde schijven zijn kwetsbaar. Wees voorzichtig met de vaste schijf. Procedure Plaats de harde schijf in de beugel van de harde schijf met het etiket naar boven gericht.
- Pagina 26 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Procedure Verwijder de vijf schroeven (M3x5) waarmee de afdekplaat van het moederbord op de onderzijde van het beeldscherm is bevestigd.
- Pagina 27 Gebruik de hendel om de afdekplaat van het moederbord uit de onderzijde van het beeldscherm te tillen.
- Pagina 28 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Lijn de sleuven in de afdekplaat van het moederbord uit met de poorten op het moederbord en plaats de afdekplaat van het moederbord op de onderzijde van het beeldscherm.
- Pagina 29 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de...
- Pagina 30 Procedure Zoek de geheugenmodule op het moederbord. Duw met uw vingertoppen de bevestigingsklemmen aan weerszijden van de sleuf van de geheugenmodule voorzichtig uit elkaar totdat de geheugenmodule omhoog komt. Verwijder de geheugenmodule uit de sleuf.
- Pagina 31 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Lijn de inkeping in de geheugenmodule uit met het lipje op de sleuf van de geheugenmodule.
- Pagina 32 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 33 Til de afdekplaat van de draadloze kaart uit het moederbord. Verwijder de schroef (M2x2,5) waarmee de beugel van de draadloze kaart en de draadloze kaart aan het moederbord zijn bevestigd. Til de beugel van de draadloze kaart van de draadloze kaart. Haal de twee antennekabels los van de draadloze kaart.
- Pagina 34 Schuif de draadloze kaart uit de bijbehorende sleuf.
- Pagina 35 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Sluit de antennekabels aan op de draadloze kaart. In de volgende tabel ziet u het kleurenschema van de antennekabels voor de draadloze kaart die door uw computer wordt ondersteund: Tabel 2.
- Pagina 36 Plaats de schroef terug waarmee de beugel van de draadloze kaart en de draadloze kaart aan het moederbord zijn bevestigd. Plaats de afdekplaat van de draadloze kaart boven op de draadloze kaart. OPMERKING: Op de afdekplaat van draadloze kaart bevindt zich een insnijding waar de antennekabels uit kunnen komen.
- Pagina 37 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 38 Trek de antennes los uit de onderzijde van het beeldscherm.
- Pagina 39 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Bevestig de antennes aan de sleuf aan de onderzijde van het beeldscherm. Plaats de twee schroeven (M2x2.5) terug waarmee de antennes op de onderzijde van het beeldscherm worden bevestigd.
- Pagina 40 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 41 Til de kaart van de mediakaartlezer uit de onderzijde van het beeldscherm.
- Pagina 42 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Plaats de kaart van de mediakaartlezer op de onderzijde van het beeldscherm. Lijn met behulp van het uitlijningspunt het schroefgat op de kaart van de mediakaartlezer uit met het schroefgat aan de onderzijde van het beeldscherm.
- Pagina 43 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 44 Til de aan/uit-knopkaart op en verwijder deze samen met de bijbehorende kabel uit de onderzijde van het beeldscherm.
- Pagina 45 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Lijn met behulp van het uitlijningspunt het schroefgat op de aan/uit-knopkaart uit met het schroefgat aan de onderzijde van het beeldscherm.
- Pagina 46 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 47 Til de microfoonkaart uit de onderzijde van het beeldscherm.
- Pagina 48 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Schuif de microfoonmodule in de sleuf aan de onderzijde van het beeldscherm. Plaats de schroef (M2x2.5) terug waarmee de microfoonmodule op de onderzijde van het beeldscherm wordt bevestigd.
- Pagina 49 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 50 Noteer hoe de beeldschermkabel wordt geleid en verwijder de kabel uit de routegeleiders. Druk op de bovenkant van de intrekbare-camera-eenheid om de camera uit te schuiven. Verwijder de drie schroeven (M3x5) waarmee het montagekader van de intrekbare camera aan de intrekbare-camera-eenheid is bevestigd.
- Pagina 51 Til het montagekader van de intrekbare camera uit de intrekbare-camera- eenheid. Trek aan de klem van de intrekbare-camera-eenheid en draai de camera en de camerabeugel samen met de camerakabel uit de intrekbare-camera-eenheid.
- Pagina 52 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Plaats de camera en de camerabeugel in de sleuf op de intrekbare-camera- eenheid en klik hem vast.
- Pagina 53 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. WAARSCHUWING: Wanneer u de knoopbatterij verwijdert, worden de standaardinstellingen van het BIOS-setupprogramma hersteld. Het is aan te raden de instellingen van het BIOS-setupprogramma te noteren voordat u de knoopbatterij verwijdert.
- Pagina 54 Procedure Zoek de knoopbatterij op het moederbord. Druk op het lipje op de houder van de knoopcelbatterij totdat de knoopcelbatterij omhoog komt. Til de knoopcelbatterij uit de houder van de knoopcelbatterij.
- Pagina 55 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Plaats de knoopcelbatterij met de positieve zijde omhoog vast in de batterijhouder.
- Pagina 56 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 57 Til de ventilator omhoog uit de warmteafleider.
- Pagina 58 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Schuif de ventilator onder de warmteafleider en plaats hem op de onderzijde van het beeldscherm.
- Pagina 59 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. GEVAAR: Tijdens normaal gebruik kan de warmteafleider heet worden. Laat de warmteafleider voldoende lang afkoelen voordat u deze aanraakt.
- Pagina 60 Til de warmteafleider van het moederbord.
- Pagina 61 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. WAARSCHUWING: Als de warmteafleider onjuist wordt uitgelijnd, kan dit schade aan het moederbord en de processor veroorzaken.
- Pagina 62 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 63 Til de luidspreker (SPK2) samen met de luidsprekerkabel van de beeldschermeenheid.
- Pagina 64 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Gebruik de uitlijnpunten op de onderzijde van de beeldschermeenheid om de luidsprekers op de onderzijde van de beeldschermeenheid te plaatsen.
- Pagina 65 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. OPMERKING: Het serviceplaatje van uw computer bevindt zich op het moederbord. U moet het serviceplaatje invoeren in het BIOS- setupprogramma als u het moederbord hebt teruggeplaatst.
- Pagina 66 Verwijder de tape waarmee de beeldschermkabel vanaf de connector aan het moederbord is bevestigd. Duw de bevestigingsklemmen van de beeldschermkabel met uw vingertoppen naar binnen en koppel deze los van het moederbord. Koppel de microfoonkabel los van het moederbord. Koppel de camerakabel los van het moederbord. Koppel de kabel van de touchscreen (optioneel) los van het moederbord.
- Pagina 67 Til het moederbord van de onderzijde van het beeldscherm.
- Pagina 68 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. OPMERKING: Het serviceplaatje van uw computer bevindt zich op het moederbord. U moet het serviceplaatje invoeren in het BIOS- setupprogramma als u het moederbord hebt teruggeplaatst.
- Pagina 69 Volg deze stappen om het BIOS te flashen: Zet de computer aan. Ga naar www.dell.com/support. Klik op Product Support (Productondersteuning), voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of handmatig bladeren voor uw model computer.
- Pagina 70 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de afdekplaat van het moederbord.
- Pagina 71 Verwijder de acht schroeven (M3x5) waarmee de onderzijde van de beeldschermeenheid aan de beeldschermeenheid is bevestigd. Plaats de onderzijde van de beeldschermeenheid in verticale stand. Duw het beeldschermpaneel uit de basis van de beeldschermeenheid. Schuif de beeldschermkabel en de kabel van de touchscreen (optioneel) door de sleuven op de beeldschermeenheid.
- Pagina 72 Til het beeldschermpaneel van de onderzijde van de beeldschermeenheid af.
- Pagina 73 10 U houdt nu het beeldschermpaneel over.
- Pagina 74 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Let op de posities van de vier wigschroeven op het beeldschermpaneel. Plaats de onderzijde van het beeldscherm rechtop en schuif het...
- Pagina 75 Duw de beeldschermkabel en de kabel van het aanraakscherm (optioneel) door de sleuf aan de onderzijde van het beeldscherm. Lijn de vier wigschroeven in het beeldschermpaneel uit met de schroefgaten aan de onderzijde van het beeldscherm. Duw het beeldschermpaneel in de sleuf aan de onderzijde van het beeldscherm. Plaats de onderzijde van het beeldscherm op een schoon en vlak oppervlak met het beeldschermpaneel naar beneden gericht.
- Pagina 76 Plaats in de juiste volgorde, zoals aangegeven op de afbeelding, de vier schroeven (M3x5) terug waarmee het beeldschermpaneel op de onderzijde van het beeldscherm wordt bevestigd.
- Pagina 77 Verwijder de vier wigschroeven uit het beeldschermpaneel. Plaats de vier schroeven (M3x5) terug waarmee het beeldschermpaneel op de onderzijde van het beeldscherm wordt bevestigd. 10 Sluit de kabel van de beeldschermverlichting aan op het beeldschermpaneel en sluit vervolgens de kabel van het aanraakscherm (optioneel) aan op het moederbord.
- Pagina 78 Bevestig de tape waarmee de beeldschermkabel aan de connector op het moederbord is bevestigd. Vereisten achteraf Plaats de afdekplaat van het moederbord terug. Plaats de achterplaat terug. Plaats de standaard terug.
- Pagina 79 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Verwijder de harde schijf.
- Pagina 80 Procedure Verwijder de 13 schroeven (M3x5 zwart) waarmee de middenstrip aan de beeldschermeenheid is bevestigd. Schuif en til de middenstrip omhoog om de lipjes op de middenstrip van bovenaf los te maken uit de sleuven op de onderzijde van de beeldschermeenheid.
- Pagina 81 Schuif en til de onderzijde van de beeldschermeenheid van de middenstrip.
- Pagina 82 U houdt nu de middenstrip over.
- Pagina 83 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Schuif middenstrip op de onderzijde van de beeldschermeenheid. Klik de middenstrip en de onderzijde van de beeldschermeenheid op hun plek.
- Pagina 84 Plaats de geheugenmodule terug. 15 Plaats de afdekplaat van het moederbord terug. Plaats de harde schijf terug. Plaats de achterplaat terug. Plaats de standaard terug.
- Pagina 85 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Vereisten Verwijder de standaard. Verwijder de achterplaat. Procedure Verwijder de vier schroeven (M3x5 zwart) waarmee de rubberen voetjes aan de onderzijde van de beeldschermeenheid zijn bevestigd.
- Pagina 86 Verwijder de rubberen voetjes van de onderzijde van de beeldschermeenheid.
- Pagina 87 Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com/regulatory_compliance. Procedure Lijn de schroefgaten op de rubberen voetjes uit met de schroefgaten in de onderzijde van de beeldschermeenheid.
- Pagina 88 Stuurprogramma's downloaden Het audio-stuurprogramma downloaden Zet de computer aan. Ga naar www.dell.com/support. Voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of bladert u handmatig naar uw computermodel.
- Pagina 89 Het grafische stuurprogramma downloaden Zet de computer aan. Ga naar www.dell.com/support. Voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of bladert u handmatig naar uw computermodel.
- Pagina 90 Het USB-stuurprogramma downloaden Zet de computer aan. Ga naar www.dell.com/support. Voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of bladert u handmatig naar uw computermodel.
- Pagina 91 Het chipset-stuurprogramma downloaden Zet de computer aan. Ga naar www.dell.com/support. Voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of bladert u handmatig naar uw computermodel.
- Pagina 92 Het netwerkstuurprogramma downloaden Zet de computer aan. Ga naar www.dell.com/support. Voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of bladert u handmatig naar uw computermodel.
- Pagina 93 Klik op Download and Install (Downloaden en installeren) om alle updates van het stuurprogramma die voor de computer zijn gevonden, te downloaden en te installeren. 10 Selecteer een locatie om de bestanden op te slaan. Als u hierom wordt gevraagd, keurt u aanvragen van User Account Control (Gebruikersaccountbeheer) om wijzigingen op het systeem aan te brengen, goed.
- Pagina 94 Via Boot Sequence kunnen gebruikers de door System Setup gedefinieerde volgorde van het opstartapparaat omzeilen en direct op een specifiek apparaat opstarten (bijvoorbeeld een optische schijf of harde schijf). Tijdens de Power-on Self Test (POST) zodra het Dell-logo verschijnt. • System Setup openen door op de F2-toets te drukken;...
- Pagina 95 Navigatietoetsen OPMERKING: Voor de meeste System Setup-opties geldt dat de door u aangebrachte wijzigingen wel worden opgeslagen, maar pas worden geëffectueerd nadat het systeem opnieuw is opgestart. Toetsen Navigatie Pijl Omhoog Gaat naar het vorige veld. Pijl Omlaag Gaat naar het volgende veld. Enter Hiermee kunt u een waarde in het geselecteerde veld invullen (mits van toepassing) of de link in het veld volgen.
- Pagina 96 BIOS-setup-programma openen Zet de computer aan of start de computer opnieuw. Wacht tijdens POST, wanneer het logo van DELL wordt weergegeven, totdat de F2-melding verschijnt en druk daarna meteen op F2. OPMERKING: De F2-prompt duidt erop dat het toetsenbord is geïnitialiseerd.
- Pagina 97 Main CPU Type Toont het type CPU. CPU Speed Geeft de snelheid van de processor weer. CPU ID Toont de identificatiecode van de CPU. Cache L1 Toont wordt de L1 cache-grootte van de processor. Cache L2 Toont de L2 cache-grootte van de processor.
- Pagina 98 Advanced Hiermee kunt u de bewerkingsmodus van SATA-optie de geïntegreerde controller van de SATA- vaste schijf configureren. Standaard: AHCI Hiermee schakelt u de netadapter- Adapter Warnings waarschuwingen in of uit. Standaard: Enabled (ingeschakeld) Hiermee schakelt u softwarematig Intel Software Guard Extensions aangestuurde Intel®...
- Pagina 99 Advanced Rear USB Ports Hiermee kunnen de achterste USB- poorten geactiveerd of gedeactiveerd worden. Power Options Wake Up by Integrated LAN Hiermee schakelt u de optie in of uit dat de computer mag worden ingeschakeld bij speciale LAN-signalen. Standaard: Uitgeschakeld AC Recovery Bepaalt welke acties door de computer worden uitgevoerd bij het herstellen van...
- Pagina 100 Advanced Auto OS Recovery Threshold Hiermee kunt u automatisch opstarten voor SupportAssist System Resolution Console en voor de Dell OS Recovery- tool ondersteunen. Hiermee kunt u de opstartprocedure voor SupportAssist OS Recovery de tool SupportAssist OS Recovery in- of uitschakelen in het geval van bepaalde systeemfouten.
- Pagina 101 Security wanneer er een beheerderwachtwoord is ingesteld. Computrance Hiermee kunt u assets opsporen en hersteldiensten bieden in het geval dat de computer verloren of gestolen is. Firmware TPM Hiermee kunt u de functie Firmware TPM in- of uitschakelen. PPI Bypass for Clear Commands (PPI Hiermee kunt u de TPM PPI (Physical overslaan voor gewiste opdracht) Presence Interface) beheren.
- Pagina 102 Het BIOS flashen Mogelijk moet u het BIOS flashen wanneer er een update beschikbaar is of na het vervangen of terugplaatsen van het moederbord. Volg deze stappen om het BIOS te flashen: Zet de computer aan. Ga naar www.dell.com/support.
- Pagina 103 Klik op Product Support (Productondersteuning), voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of handmatig bladeren voor uw model computer. Klik op Drivers & downloads (Stuurprogramma's en downloads) → Find it myself (Ik vind het zelf).
- Pagina 104 Volg deze stappen om het BIOS te flashen: Zet de computer aan. Ga naar www.dell.com/support. Klik op Product Support (Productondersteuning), voer de servicetag van uw computer in en klik op Submit (Verzenden). OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de functie automatisch detecteren of handmatig bladeren voor uw model computer.
- Pagina 105 Sluit het USB-herstelstation aan op uw computer. Start de computer opnieuw op. Druk op F12 als u het Dell-logo op het scherm ziet om naar het opstartmenu te gaan. Een bericht met Eenmalig opstartmenu voorbereiden verschijnt.
- Pagina 106 Dell EPSA Diagnostic 3.0. ePSA-diagnose uitvoeren Start de computer op. Druk tijdens het opstarten van de computer op F12 wanneer het logo van Dell verschijnt. Selecteer in het opstartmenu de optie Diagnostics (Diagnose). Klik op de pijltoets in de linkerbenedenhoek.
- Pagina 107 Diagnostiek Voedingsstatuslampje: geeft de status aan. Continu oranje - De computer kan niet opstarten vanaf het besturingssysteem. Dit geeft aan dat de voeding of ander apparaat in de computer is uitgevallen. Knipperend oranje - De computer kan niet opstarten vanaf het besturingssysteem. Dit geeft aan dat de voeding normaal is, maar een ander apparaat in de computer defect is of niet goed geïnstalleerd.
- Pagina 108 Uw computer kan tijdens het opstarten een reeks pieptonen later horen als fouten of problemen niet op het beeldscherm kunnen worden weergegeven. De herhaalde pieptooncodes helpen de gebruiker bij het oplossen van problemen met de computer. Statuslampje voor camera: geeft aan of de camera in gebruik is. •...
- Pagina 109 Hulp verkrijgen en contact opnemen met Dell Bronnen voor zelfhulp U kunt informatie en hulp bij Dell-producten en services krijgen door middel van deze bronnen voor zelfhulp. Tabel 9. Bronnen voor zelfhulp Informatie over producten en services www.dell.com van Dell...
- Pagina 110 Leer en ken de volgende informatie over Ga naar Me and My Dell (Ik en mijn Dell) uw product: op www.dell.com/support/manuals. Om de Me and My Dell (Ik en mijn Dell) • Productspecificaties te vinden die relevant is voor uw product, •...
