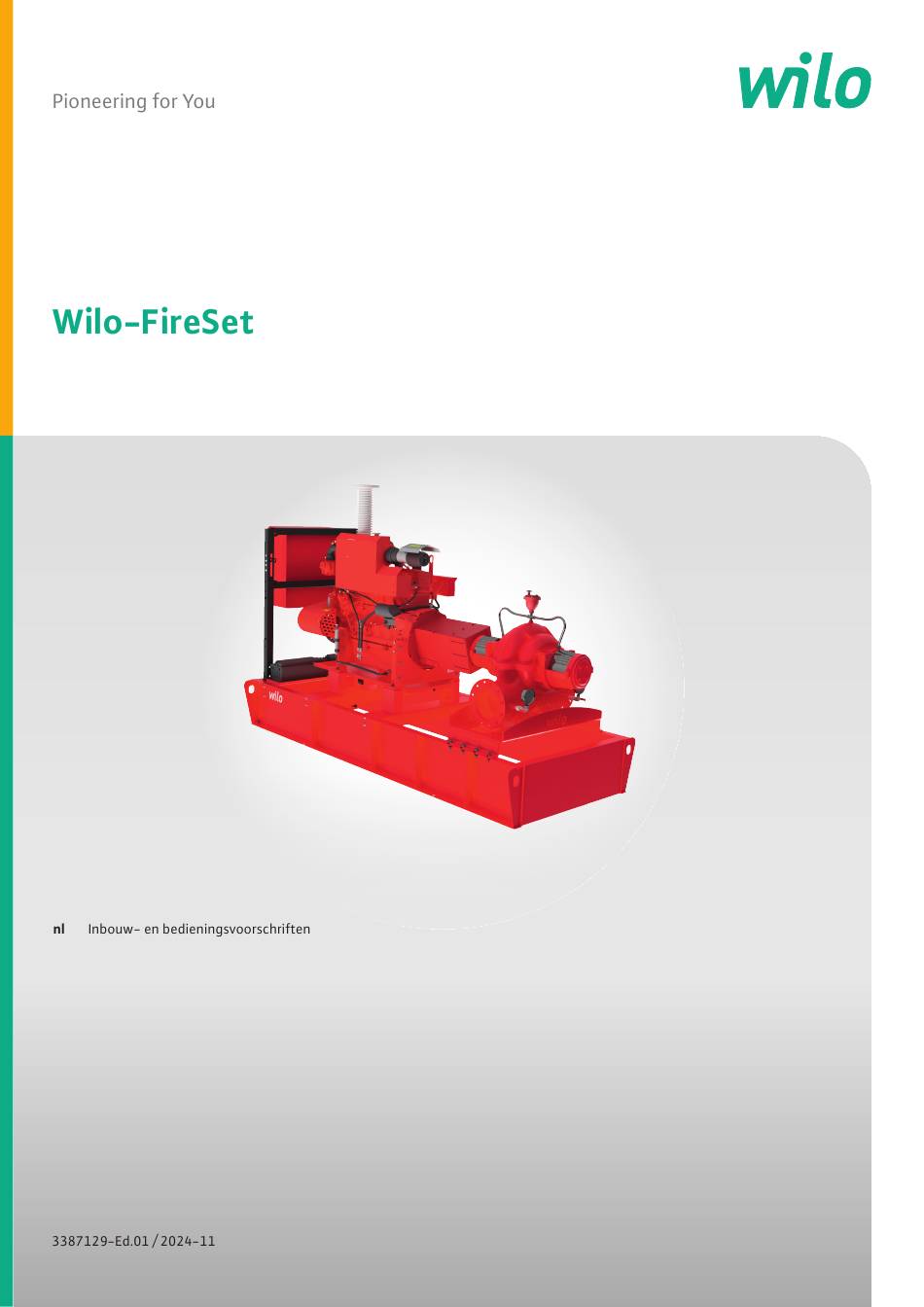

Wilo Fireset Inbouw- En Bedieningsvoorschriften
Inhoudsopgave
Quick Links
Inhoudsopgave
Gerelateerde Handleidingen voor Wilo Fireset
Samenvatting van Inhoud voor Wilo Fireset
- Pagina 2 Fig. 1: Fig. 1a: Fig. 1b: max. 24° max. 24° max. 8° max. 8° max. 8° max. 8° max. 24° max. 24° Fig. 2: Fig. 2a:...
- Pagina 3 Fig. 3: Fig. 4: Fig. 4a: Fig. 4b:...
- Pagina 4 Fig. 5: OUTM Fig. 5a:...
- Pagina 5 Fig. 6:...
-
Pagina 6: Onderschriften
Fig. 4b Fig. 2 Drukverhogingsinstallatie (elektrisch) Elektrische motor Fig. 5 Hydraulisch schema (elektrisch) Koppelingsbeveiliging Luchtuitlaatklep Schakelkast Concentrisch verloopstuk Schakelkast Circulatiebegrenzingsklep Wilo-SCP FF split-case pomp Bochtstuk Basisframe Excentrisch verloopstuk Luchtuitlaatklep Schakelkast brandbluspomp Manometer Debietmeter Koppeling Manometer Fig. 2a Drukverhogingsinstallatie (diesel) Van watervoorziening... - Pagina 7 2" NPT brandstofdop 2" tankontluchtingsschroef Niveaumeter voor hoog brandstofpeil 1" NPT afvoerplug 2" NPT leidingplug Niveaumeter voor laag brandstofpeil 1" NPT klep Brandstoftank 2" NPT brandstofvulleiding 3/4" NPT klep 1/2" NPT brandstofvulleiding Luchtuitlaat Brandstoftoevoer Brandstofretour Inbouw- en bedieningsvoorschriften Wilo-FireSet UL...
-
Pagina 8: Inhoudsopgave
Beschrijving en werking ........................9 Algemene beschrijving ............................9 Productomschrijving ............................10 6.2.1 Wilo-FireSet – elektrisch – zie Fig. 2 – positie: ..................... 10 6.2.2 Wilo-FireSet – diesel – zie Fig. 2a – positie: ....................10 6.2.3 Schakelkast .................................10 Werking van het product ..........................10 Installatie en elektrische aansluiting ....................10... -
Pagina 9: Inbouw- En Bedieningsvoorschriften
Het niet naleven leidt tot de dood of tot zeer zwaar letsel. Symbolen: WAARSCHUWING! Algemeen gevaarsymbool De gebruiker kan (zwaar) letsel oplopen. "WAARSCHUWING" impliceert dat (ernstig) let- sel aan personen waarschijnlijk is, als deze infor- Gevaar vanwege elektrische spanning matie wordt genegeerd. Inbouw- en bedieningsvoorschriften Wilo-FireSet UL... -
Pagina 10: Personeelskwalificaties
• verlies van belangrijke functies van het product/de latie- en onderhoudswerkzaamheden worden uit- installatie; gevoerd door geautoriseerd en gekwalificeerd • voorgeschreven onderhouds- en reparatieproce- personeel, dat beschikt over voldoende informatie dures die niet uitgevoerd worden. door het nauwkeurig bestuderen van de inbouw- en bedieningsvoorschriften. WILO SE 11/2024... -
Pagina 11: Eigenmachtige Ombouw En Vervaardiging Van Reserveonderdelen
(Zie voorbeeld in Fig. 1, 1a, 1b) WAARSCHUWING! Gevaar voor stoten! Volg voor gebruik de specifieke instructies in de bedieningshandleidingen van de laad-/ Let op uitstekende onderdelen en onderdelen losapparatuur. op hoofdhoogte. Gebruik kleding die bedoeld is als bescherming tegen ongevallen. Inbouw- en bedieningsvoorschriften Wilo-FireSet UL... -
Pagina 12: Toepassing
Isolatieklasse elektrische motor Zie typeplaatje Energie-efficiëntieklasse elektrische motor Zie typeplaatje (*) Vraag Wilo en zie de specifieke grafieken en tabellen in de • Inbouw- en bedieningsvoorschriften voor scha- catalogi en onderhoudshandleidingen voor meer informatie over kelkasten (een handleiding per type schakelkast) de klasseverschillen voor elektrische motoren en dieselmotoren •... -
Pagina 13: Beschrijving En Werking
• Basisframe Raadpleeg de specifieke instructies in de bijbeho- • Wilo-SCP FF-pomp, gekoppeld aan een elektri- rende inbouw- en bedieningsvoorschriften en/of sche motor of dieselmotor de gegevens op de onderdelen zelf voor meer • Koppeling voor elektrische motor informatie over de montage, het instellen en •... -
Pagina 14: Productomschrijving
Nederlands 6.2 Productomschrijving 7 Installatie en elektrische aansluiting 6.2.1 Wilo-FireSet – elektrisch – zie Fig. 2 – positie: GEVAAR! Gevaar voor elektrische schok! Elektrische motor Het aansluiten van elektrische uitrusting en Koppelingsbeveiliging motoren moet worden uitgevoerd door daartoe Schakelkast gekwalificeerd personeel. Zij moeten de... -
Pagina 15: Veiligheidsaanbevelingen
• Zorg voor voldoende ruimte (ten minste 0,8 m WAARSCHUWING! Gevaar voor brand of steek- rondom de FireSet Fig. 4b) voor onderhoud van de vlammen! pomp, motor, schakelkast en geïnstalleerde toe- behoren. Tijdens het opladen van de accu's van de diesel- •... -
Pagina 16: Elektrische Aansluiting
Vul indien nodig bij volgens de inbouw- en bedieningsvoorschriften van de dieselmotor. 7.4.2 Hydraulische verbinding VOORZICHTIG! Gevaar voor verontreiniging en Zie Fig. 5 voor de elektrische FireSet en Fig. 5a gezondheidsschade! voor de diesel FireSet. Bescherm gebouwen en ruimtes voor brand-... -
Pagina 17: Koelcircuit En Verbrandingsluchtafvoer Voor Dieselmotor
2 1/2 2500 2 1/2 3000 2 1/2 3500 2 1/2 4000 2 1/2 4500 2 1/2 5000 2 1/2 7.4.3 Koelcircuit en verbrandingsluchtafvoer voor dieselmotor. Raadpleeg de inbouw- en bedieningsvoorschriften van de dieselmotor. Koelcircuit Inbouw- en bedieningsvoorschriften Wilo-FireSet UL... - Pagina 18 9. De uiteinden van de uitlaatinstallatie mogen niet naar brandbaar materiaal of structuren, of atmosferen die ontvlambare gassen, ontvlam- bare dampen of brandbaar stof bevatten, wor- den gericht. WILO SE 11/2024...
-
Pagina 19: Inbedrijfname
Laat gereedschap of gedemonteerde onderde- metalen wandbussen die minder dan 229 mm len nooit op of rond de FireSet liggen. (9 inch) onder de dakconstructie uit komen en minimaal 152 mm (6 inch) groter in diameter WAARSCHUWING! Risico op dodelijk letsel! zijn dan de uitlaatpijp (11.5.2.7). -
Pagina 20: Werkingscontrole
9 Onderhoud 8.2.2 Inbedrijfname van de diesel hoofdpomp De Wilo-FireSet is onderdeel van de brandblusin- stallatie. Eventuele wijzigingen en reparaties • Controleer of alle hydraulische, mechanische en moeten daarom zodanig worden uitgevoerd dat... -
Pagina 21: Algemene Stappen Voor Onderhoud
VOORZICHTIG! Gevaar voor schade aan het Sluit de accukabels niet aan en koppel ze niet los product! terwijl de motor draait. De FireSet is NIET voorzien van een noodstop- WAARSCHUWING! Gevaar voor verbranding! voorziening. De hoofdpompen kunnen alleen handmatig worden gestopt door het mecha- Hete dieselmotor en oppervlakken van uitlaat- nisme te onderbreken. -
Pagina 22: Test Van Automatische Start Van De Pomp
Als de dichtheid laag is, controleer dan de Controleer of de vlotterkranen in de opslagtanks acculader. Als deze correct werkt, vervang dan de correct functioneren. defecte accu. WILO SE 11/2024... -
Pagina 23: Restrisico's Tijdens Beheer Van De Installatie
WAARSCHUWING! Gevaar voor vallen beschikt over de vereiste technische vaardighe- den, neem dan contact op met Wilo voor regelma- Neem maatregelen om de toegang tot reservoirs tige onderhoudscontroles. en putten te beveiligen. Putten moeten worden voorzien van een afdekking. -
Pagina 24: Storingen
Spanning aanwezig op motorhuis Contact tussen geleider onder Aansluitingen corrigeren. spanning en aarde Isolatie vochtig of oud Motor drogen of terug laten lopen. Kortsluiting tussen klemmen en extern Isolatie tussen klemmen en huis controleren. huis WILO SE 11/2024... - Pagina 25 Motor bereikt nominale snelheid Versnellingshendel in verkeerde stand Toerental controleren en instellen en hendel niet of oscilleert vastzetten. Brandstofzeef verontreinigd Reinigen of vervangen. Defecte injecteur/pomp Contact opnemen met de servicedienst. Inbouw- en bedieningsvoorschriften Wilo-FireSet UL...
- Pagina 26 Activering van de thermische Kalibrering van de toevoerleiding controleren. beveiliging Controleren of de pomp niet vergrendeld is, dan de instelling van de drukschakelaar en de juiste druk van het membraanvat controleren. Storing schakelkast en verkeerde Controleren. aansluitingen WILO SE 11/2024...
-
Pagina 27: Uitbedrijfname En Afvoer
12 Reserveonderdelen tische vloeistof waaronder zuren, oplossingen van water en antivriesmiddel, olie en brandstof. Voor snelle reparatie en snel herstel van de Wilo- FireSet en afhankelijk van de pompomstandighe- Wees extra voorzichtig bij de afvoer van accu's en den, is het aan te raden een minimale hoeveelheid... -
Pagina 28: Bijlage A - Checklist Voor Inbedrijfname En Onderhoudscontract
Controleer de inbouwvoorwaarden: vrij en veilige toegang tot hoofdonderdelen van de FireSet š Controleer of het basisframe correct aan de grond is bevestigd š Controleer of de hydraulische circuits en anti-vibratiehulzen aan de zuig- en perszijde van de FireSet correct zijn geïnstalleerd š Controleer de elektrische aansluitingen š... - Pagina 29 Controleer of de pomp niet in cavitatie werkt š Controleer de afdichting van de kleppen š Controleer of er geen lekkage in het hydraulische circuit is š Controleer automatisch opstarten en stoppen door drukschakelaar š Inbouw- en bedieningsvoorschriften Wilo-FireSet UL...
-
Pagina 30: Checklist
Nederlands Checklist voor inbedrijfname en onderhoudscontract Wilo-FireSet met elektrische/dieselmotoren Pagina 2 Uitrustingnr.: Taaknr.: Onderhoudsprogramma Wekelijkse controles š Controleer de ventilatie en temperatuur van de ruimte š Algemene inspectie van de installatie (inclusief aanvoer van water en stroom) om de staat van alle onderdelen te controleren š... - Pagina 31 Vervang de motorolie en filters (olie en brandstof) š Zijn er reserveonderdelen vervangen bij het uitvoeren van deze taak? Ja, zie hieronder š Nee, zie hieronder š Opmerkingen: WILO SE Plaats/datum Technicus servicedienst Overhandigd aan Inbouw- en bedieningsvoorschriften Wilo-FireSet UL...
