RS-232 Protocol
Dit document beschrijft de specificaties van de hardware-interface en de software-
protocollen van de RS232 interface-communicatie tussen ViewSonic LFD en de PC
of andere controle-eenheden met het RS232-protocol.
Het protocol heeft drie commandosecties:
• Setfunctie
• Getfunctie
• Afstandsbediening pass-through-modus
OPMERKING:
Beschrijving
RS-232 Hardware-specificatie

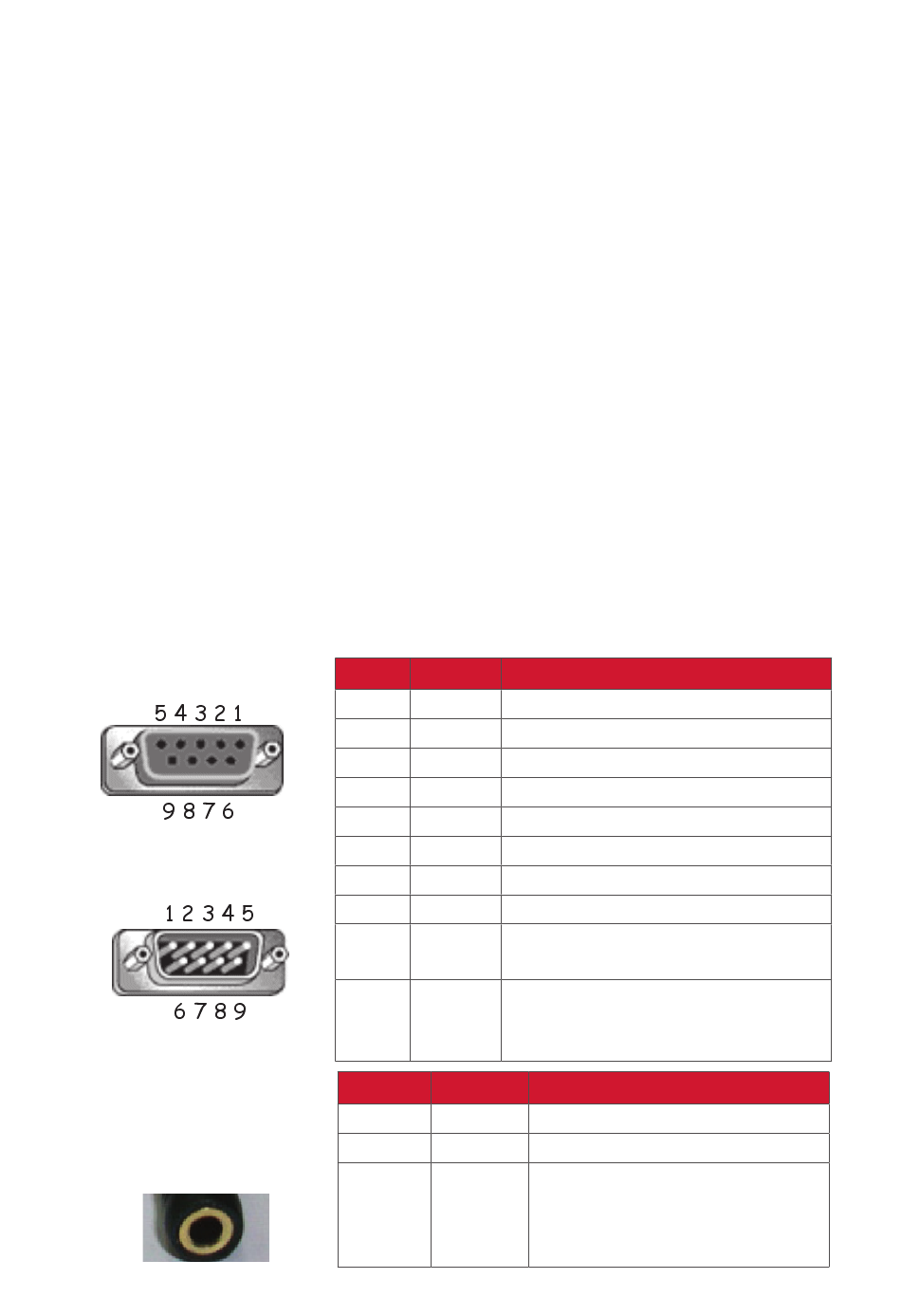

ViewSonic LFD-communicatiepoort aan de achterkant:
1. Connectortype: DSUB 9-Pin Mannelijk (of 3,5 mm ronde connector)
2. Gebruik van crossover (null-modem)-kabel voor verbinding
3. Pintoewijzing:
Vrouwelijk DSUB 9-Pin
Mannelijk DSUB 9-Pin
3,5 mm ronde
connector (alternatief
in geval van beperkte
ruimte)
Onderaan stelt "PC" alle controle-eenheden voor die het RS-
232-protocolcommando kunnen verzenden of ontvangen.
Pin # Signaal
1
2
3
4
5
6
7
8
9
kader
Item
Tip
Ring
Mouw
NC
RXD
Invoer naar de display
TXD
Uitvoer van de display
NC
GND
NC
NC
NC
Zorg voor +5V/2A-stroom voor de
NC
externe specifieke dongle *3.0
GND
Signaal
TXD
Uitvoer van de display
RXD
Invoer naar de display
GND
