52 Druk de voetschakelaar in.
53 Verplaats de rij-joystick langzaam in de richting
aangegeven door de blauwe pijl op het
bedieningspaneel tot de machine gaat rijden en
zet de joystick vervolgens weer in de middelste
stand.
Resultaat: De machine dient zich te bewegen in
de richting waarin de blauwe pijl op het rij-
chassis wijst en vervolgens abrupt te stoppen.
54 Verplaats de rij-joystick langzaam in de richting
aangegeven door de gele pijl op het
bedieningspaneel tot de machine gaat rijden en
zet de joystick vervolgens weer in de middelste
stand.
Resultaat: De machine dient zich te bewegen in
de richting waarin de gele pijl op het rij-chassis
wijst en vervolgens abrupt te stoppen.
Opmerking: De remmen dienen de machine tegen
te houden op elke helling die deze kan beklimmen.
55 Start de motor met de platformbediening.
56 Rijd het rechterwiel aan de vierkantzijde op een
blok van 15,2 cm of een trottoirband.
Resultaat: De drie overige wielen moeten stevig
contact houden met de grond.
57 Rijd het linkerwiel aan de vierkantzijde op een
blok van 15,2 cm of een trottoirband.
Resultaat: De drie overige wielen moeten stevig
contact houden met de grond.
58 Rijd beide wielen aan de vierkantzijde op een
blok van 15,2 cm of een trottoirband.
Resultaat: De wielen aan de cirkelzijde moeten
stevig contact houden met de grond.
Onderdeelnr. 82258DU
59 Druk de voetschakelaar in en laat de armen neer
in de transportstand.
60 Roteer de draaitafel totdat de primaire arm
voorbij een van de wielen aan de cirkelzijde
beweegt.

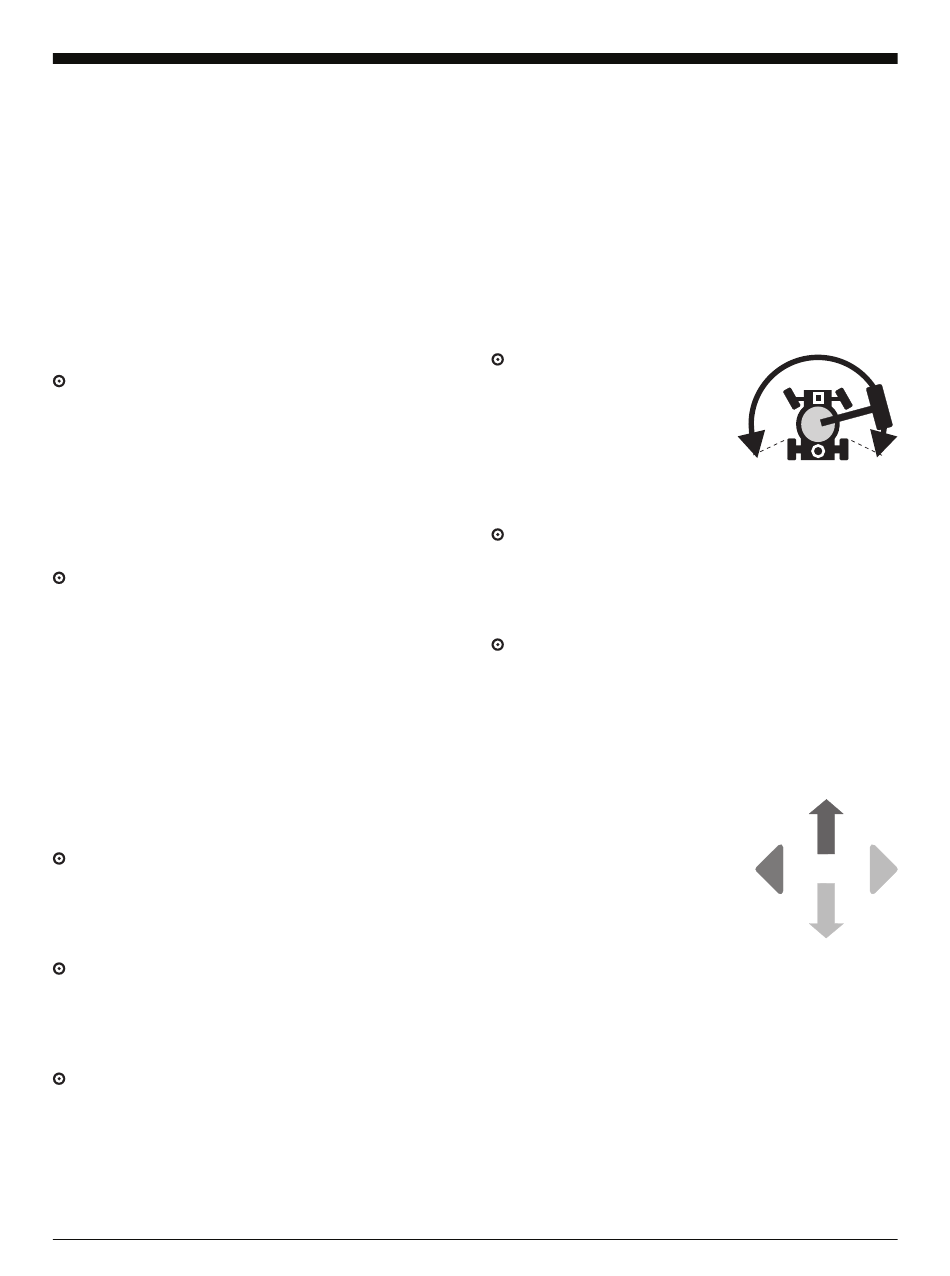

Resultaat: Het
indicatielampje 'rijden
ingeschakeld' dient te
branden zolang de arm
zich in het aangegeven
bereik bevindt.
61 Verplaats de rij-joystick uit het midden.
Resultaat: Geen enkele rijfunctie mag in werking
treden.
62 Druk de rij-inschakelknop in en verplaats de rij-
joystick langzaam uit het midden.
Resultaat: De rijfunctie moet in werking treden.
Opmerking: Als het rij-inschakelsysteem in gebruik
is, kan de machine rijden in de richting die is
tegengesteld aan de richting waarin de rij- en stuur-
joystick wordt bewogen.
Gebruik de kleurgecodeerde
richtingpijlen op de
platformbediening en het
rijchassis om de rijrichting te
bepalen.
Als de rij-joystick niet binnen
twee seconden na het
indrukken van de rij-
inschakelknop wordt bewogen,
treedt de rijfunctie niet in werking.
Genie Z-80/60
Bedieningshandleiding
FUNCTIETESTS
Blauw
Geel
19
