Toro Sand Pro Series Installatie-Instructies pagina 2
Sleepmat
De gewichten of het
frontliftframe monteren
Opmerking:
Zorg dat uw machine uitgerust is met
het juiste aantal gewichten. Monteer indien nodig
bijkomende gewichten van de gewichtenset 100-6442
(afzonderlijk verkrijgbaar).
1.
Parkeer de machine op een horizontaal vlak,
stel de parkeerrem in werking, verwijder het
contactsleuteltje (indien aanwezig) en wacht
totdat alle bewegende onderdelen tot stilstand
zijn gekomen.
2.
Indien u de set met frontliftframe 08712
monteert, raadpleeg dan de instructies van deze
set.
3.
Indien u gewichtenset 100-6442 monteert,
moet u de instructies van deze set raadplegen.

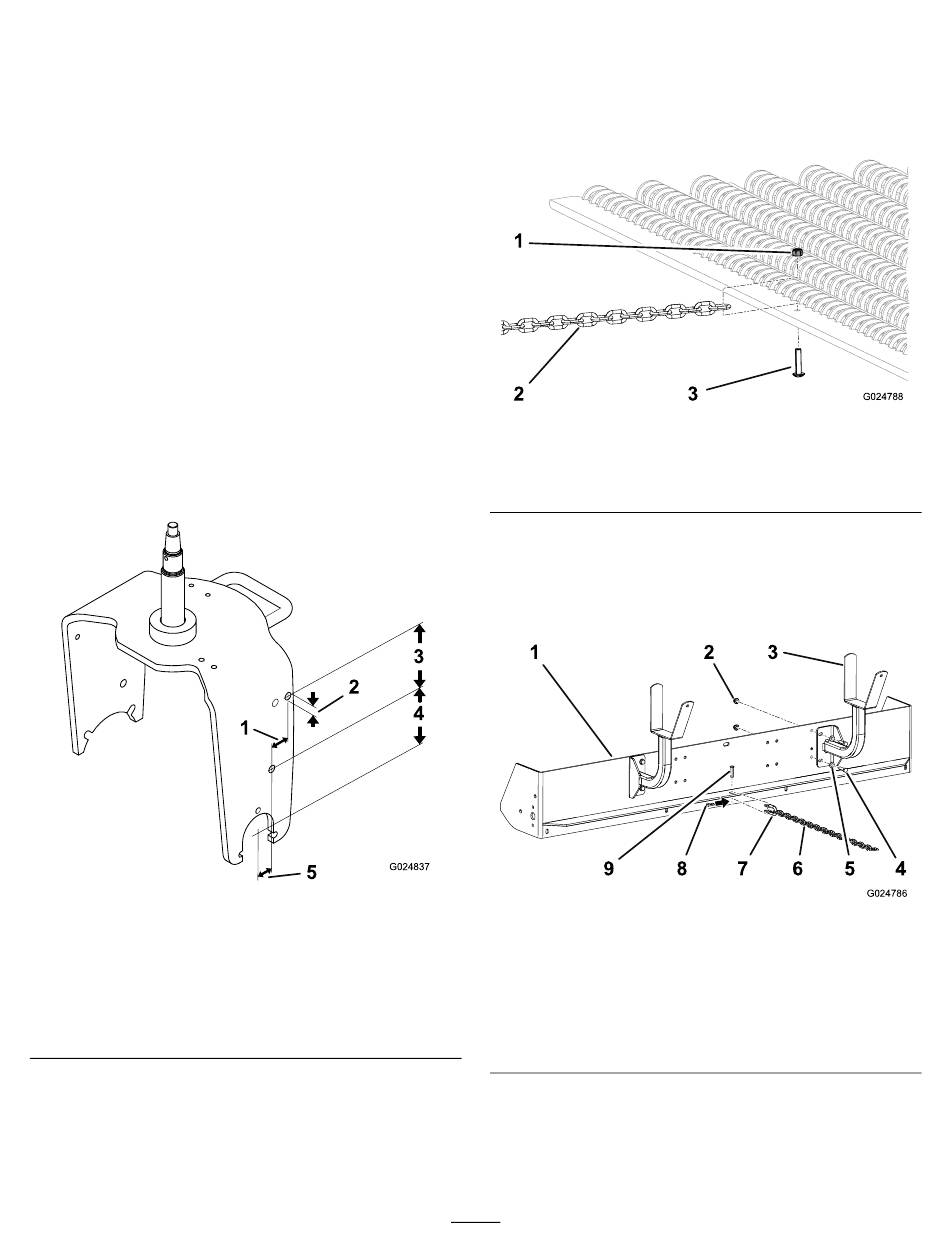

Markeer en boor 2 openingen aan elke zijde
van de voorste zwenkwielvork zoals getoond in
Figuur
1.
Opmerking:
Sommige machines beschikken
op deze plaatsen al over gaten.
1. 37,4 mm
2. Boor een paar gaten
van 13,5 mm op deze
plaats aan de hand van de
vermelde afmetingen
3. 127 mm
Figuur 1
4. 112,5 mm
5. 31,7 mm
De ketting monteren op de
sleepmat
Bevestig 1 uiteinde van de ketting aan de sleepmat
met een schroef (5/16" x 1½") en een borgmoer
(5/16"); zie
Figuur
1. Borgmoer (5/16")
2. Ketting
De steunen monteren
1.
Monteer de steunen aan de egalisatieschuif;
zie
Figuur
g024837
1. Egalisatieschuif
2. Flensmoer (⅜")
3. Steun
4. Bout (⅜" x 1⅜")
5. Ring (13/32")
2.
Verbind het losse uiteinde van de ketting met de
trekstang of de egalisatieschuif met de schakel,
de gaffelpen en de R-pen; zie
2
2.
Figuur 2
3. Schroef (5/16" x 1½")
3.
Figuur 3
6. Ketting
7. Schakel
8. R-pen
9. Gaffelpen
Figuur
g024788
g024786
3.
