Trotec TCW 900 Vertaling Van De Oorspronkelijke Gebruiksaanwijzing
Schoon- en vuilwaterdompelpomp
Inhoudsopgave
Inhoudsopgave
Gerelateerde Handleidingen voor Trotec TCW 900
Samenvatting van Inhoud voor Trotec TCW 900

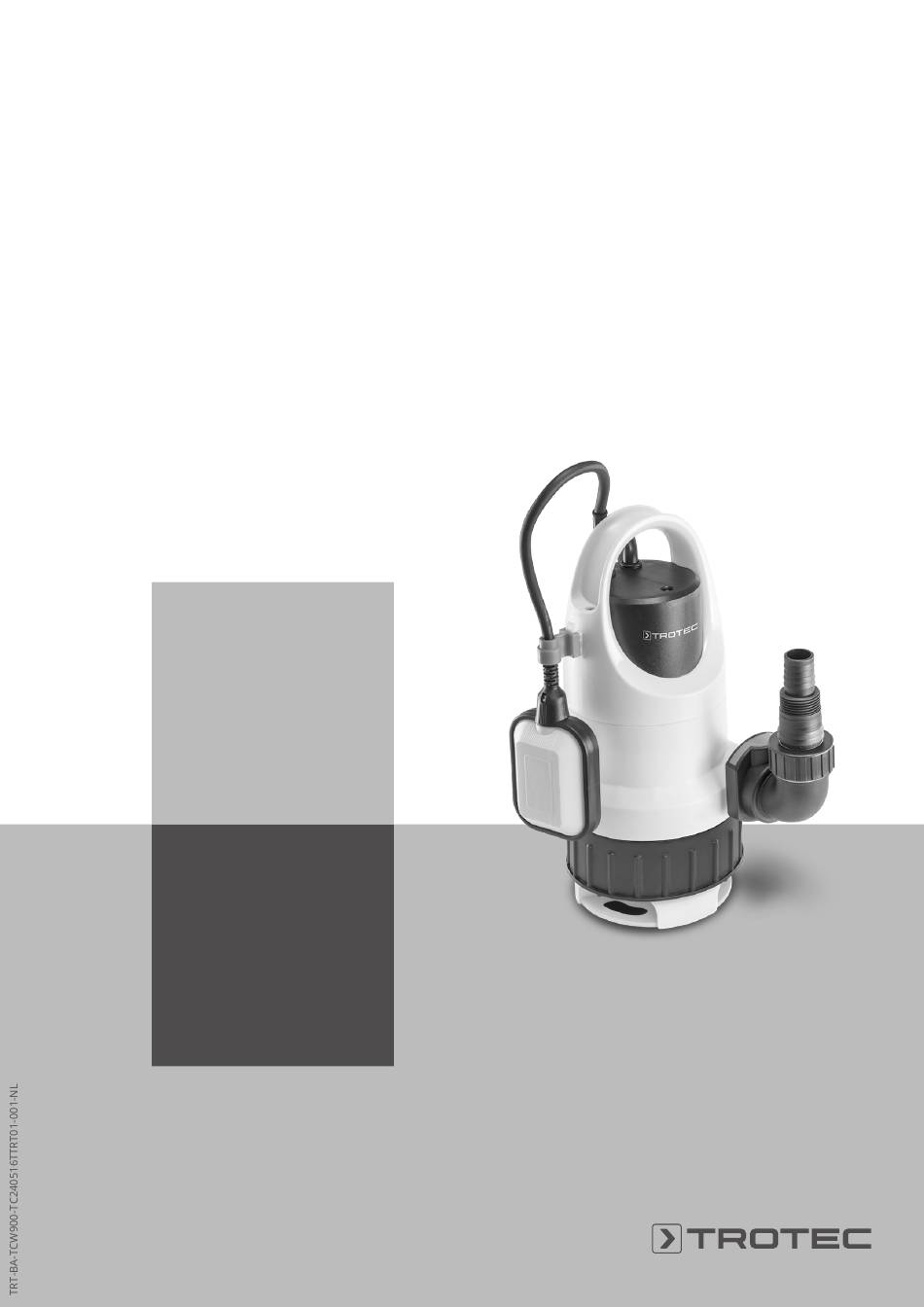

- Pagina 1 TCW 900 VERTALING VAN DE OORSPRONKELIJKE GEBRUIKSAANWIJZING SCHOON- EN VUILWATERDOMPELPOMP...
-
Pagina 2: Inhoudsopgave
Info Aanwijzingen met dit symbool helpen u bij het snel en veilig uitvoeren van uw werkzaamheden. Handleiding opvolgen Aanwijzingen met dit symbool wijzen u erop dat de handleiding moet worden opgevolgd. schoon- en vuilwaterdompelpomp TCW 900... - Pagina 3 Er bestaat gevaar voor een elektrische schok! • Zorg dat de netspanning overeenkomt met de gegevens op het typeplaatje. • Laat alle elektrische installatiewerkzaamheden, volgens de nationale voorschriften en op basis van de apparaatspecifieke eisen, uitvoeren door een vakman. schoon- en vuilwaterdompelpomp TCW 900...
-
Pagina 4: Bedoeld Gebruik
• het leegmaken van zwembaden, mits tijdens het afpompen geen personen in het water aanwezig zijn. • Water oppompen uit waterputten of schachten Elk ander gebruik dan het bedoeld gebruik is, geldt als verkeerd gebruik. schoon- en vuilwaterdompelpomp TCW 900... -
Pagina 5: Oververhittingsbeveiliging
Dit symbool wijst u erop, dat het apparaat niet geschikt apparaat uitschakelt. is voor het verpompen van drinkwater. Schakel het apparaat uit en laat het afkoelen. Zoek naar de oorzaak van de oververhitting. Blijft het probleem bestaan, neem dan contact op met de klantendienst. schoon- en vuilwaterdompelpomp TCW 900... -
Pagina 6: Informatie Over Het Apparaat
Verstelbare aanzuigopening voor bedrijf met vuil en schoon water Verloopstuk Haakse adapter Aansluitmogelijkheden Aanduiding Slangaansluiting voor binnendiameter 25 mm (met slangklem) Slangaansluiting voor binnenschroefdraad G1" / DN25 Slangaansluiting voor binnendiameter 38 mm (met slangklem) Slangaansluiting voor binnenschroefdraad G1½" / DN40 schoon- en vuilwaterdompelpomp TCW 900... -
Pagina 7: Transport En Opslag
• Houd er rekening mee dat de pompopbrengst bij toenemende lengte van de waterafvoer afneemt. Info Het verloopstuk (7) kunt u naar behoefte afzagen op de gewenste diameter. Vanuit de fabriek is het verloopstuk (7) al op de haakse adapter (8) gemonteerd. schoon- en vuilwaterdompelpomp TCW 900... - Pagina 8 (8) en deze lostrekken. Pijpleiding of slang met binnenschroefdraad 1. De pijpleiding- of slangverbinding (binnenschroefdraad G1" / DN25) op het verloopstuk (7) schroeven. Alternatief kunt u een pijpleiding- of slangverbinding met binnenschroefdraad G1½" / DN40 direct op de haakse adapter (8) schroeven. schoon- en vuilwaterdompelpomp TCW 900...
- Pagina 9 Voor het instellen van de gewenste pomphoogte, de kabel van de vergrendeling (1) door de vlotterschakelaar- vergrendeling (4) schuiven. schoon- en vuilwaterdompelpomp TCW 900...
-
Pagina 10: Bediening
1. De netstekker van het netsnoer uit het stopcontact trekken door de netstekker vast te pakken. 2. Het apparaat er evt. met het nylontouw uit trekken. 3. Schuif de kabel van de vlotterschakelaar (1) tot het uiteinde door de vlotterschakelaar-vergrendeling (4). schoon- en vuilwaterdompelpomp TCW 900... - Pagina 11 Mocht het apparaat na een korte bedrijfstijd weer uitschakelen, is de vlotterschakelaar losgekomen. Fixeer de vlotterschakelaar opnieuw volgens de afbeelding. ð De aanzuigopening (6) draait in de opstelvoet, grove vuildeeltjes kunnen de aanzuigopening (6) niet meer passeren en worden uitgefilterd. schoon- en vuilwaterdompelpomp TCW 900...
-
Pagina 12: Defecten En Storingen
• Het apparaat is warmgelopen en de thermische beveiliging geactiveerd. is geactiveerd. Wacht in dit geval 10 minuten, voordat u het apparaat opnieuw start. Mocht het apparaat niet opstarten, laat dan een elektrische controle uitvoeren door gespecialiseerd bedrijf of door Trotec. schoon- en vuilwaterdompelpomp TCW 900... -
Pagina 13: Onderhoud
Binnenin het apparaat bevinden zich geen door de gebruiker te onderhouden of smeren onderdelen. Veiligheidssymbolen en plaatjes op het apparaat • Indien nodig de afdekplaat weer op de pompvoet Controleer regelmatig de veiligheidssymbolen en plaatjes op het monteren. apparaat. Vervang onleesbare veiligheidssymbolen! schoon- en vuilwaterdompelpomp TCW 900... -
Pagina 14: Technische Bijlagen
(lengte x breedte x hoogte) 193 x 166 x 325 (mm) Deeltjesgrootte max. 1 mm schoon water 30 mm vuil water Hoogte inschakelpunt 600 mm Hoogte uitschakelpunt 180 mm Slangaansluiting, 25 mm; 38 mm binnendiameter Schroefdraadaansluiting 1"; 1½" schoon- en vuilwaterdompelpomp TCW 900... -
Pagina 15: Aansluitschema
Aansluitschema schoon- en vuilwaterdompelpomp TCW 900... - Pagina 16 Reserveonderdeeloverzicht en reserveonderdeellijst Opmerking: De positienummers van de reserveonderdelen verschillen van de in de gebruiksaanwijzing gebruikte positienummers van de onderdelen. schoon- en vuilwaterdompelpomp TCW 900...
- Pagina 17 Bottom plastic cover Ground lead Self Tapping Screw Washer Base cover Insulation board Self tapping screw Motor rear cover Wiring connection cap Wave washer Ribbon Bearing Front liner Rotor O ring Stator Flat washer Motor front cover schoon- en vuilwaterdompelpomp TCW 900...
-
Pagina 18: Recycling
EG-Machinerichtlijn 2006/42/EG, bijlage II deel 1 paragraaf A Het symbool met een doorgestreepte vuilnisbak op een Wij, Trotec GmbH verklaren onder eigen verantwoordelijkheid, elektrisch of elektronisch apparaat is afkomstig uit de richtlijn dat het hierna aangeduide product is ontwikkeld, 2012/19/EU. Het geeft aan dat dit apparaat aan het eind van de... - Pagina 19 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
