Paso 3: Conectar la cerca
a)
Conectar el terminal rojo de salida del Energizador ( ) a la cerca u lizando
Cable Subterráneo (G6270). Quite 5 cm del recubrimiento de plás co del
extremo del cable. Desatornille el terminal rojo ( ) y ponga el cable a través
de la ranura. Atornille el terminal y asegúrese de que el cable está sujeto
fi rmemente.
b)
Fijar la otra punta del cable a la cerca con una abrazadera de línea (G6030).
Para instrucciones para la instalación de la cerca, vea el Manual del Gallagher Power
Fence
TM
o vaya a www.gallagher.com.
Paso 4: Encender el Energizador
a)
Enchufar el Energizador en una fuente de alimentación y encender.
b)
Chequee que el LED de encendido en la parte frontal del energizador esté en
verde.
c)
Vuelva a poner la tapa naranja.
IMPORTANTE: Las lecturas variarán según varíen las condiciones de la cerca. Estas
refl ejan el comportamiento de la cerca y del Energizador. Lea la sección En enda su
controlador (p. 92) para entender del todo la pantalla y alarmas.

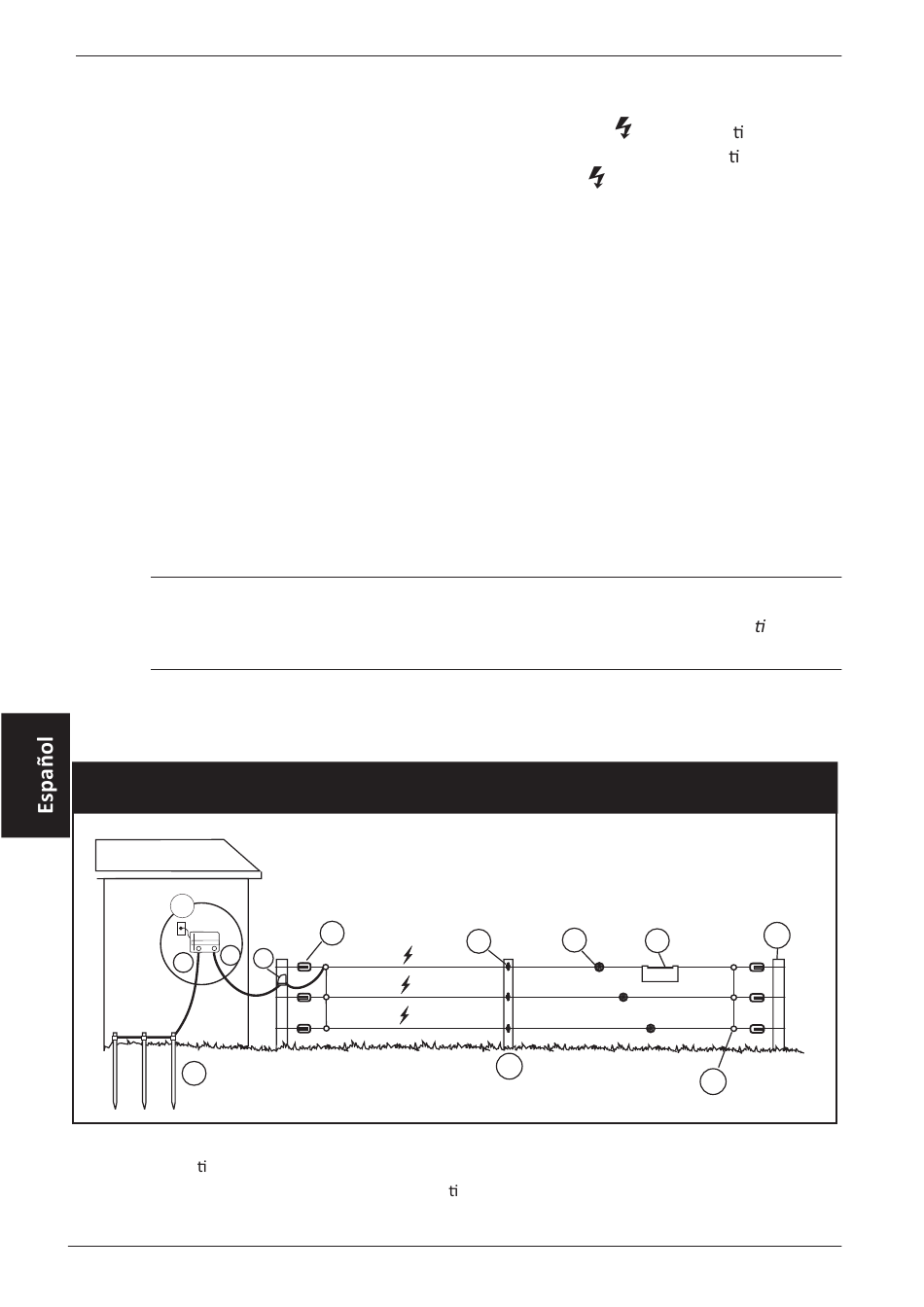

Cerca permanente
1
8
7
2
1
Energizador
2
Pica de erra
3
Aislador de esquina
4
Aislador de poste
96
Gallagher 3E4752 M5000i Energizer Manual del Usuario
3
9
5
Tensor de alambre
6
Letrero de advertencia
7
Cable de erra (verde)
8
Cable de corriente (rojo)
5
4
12
9
Interruptor corriente
10
Abrazaderas de unión
11
Poste de esquina
12
Poste de línea
11
6
10
