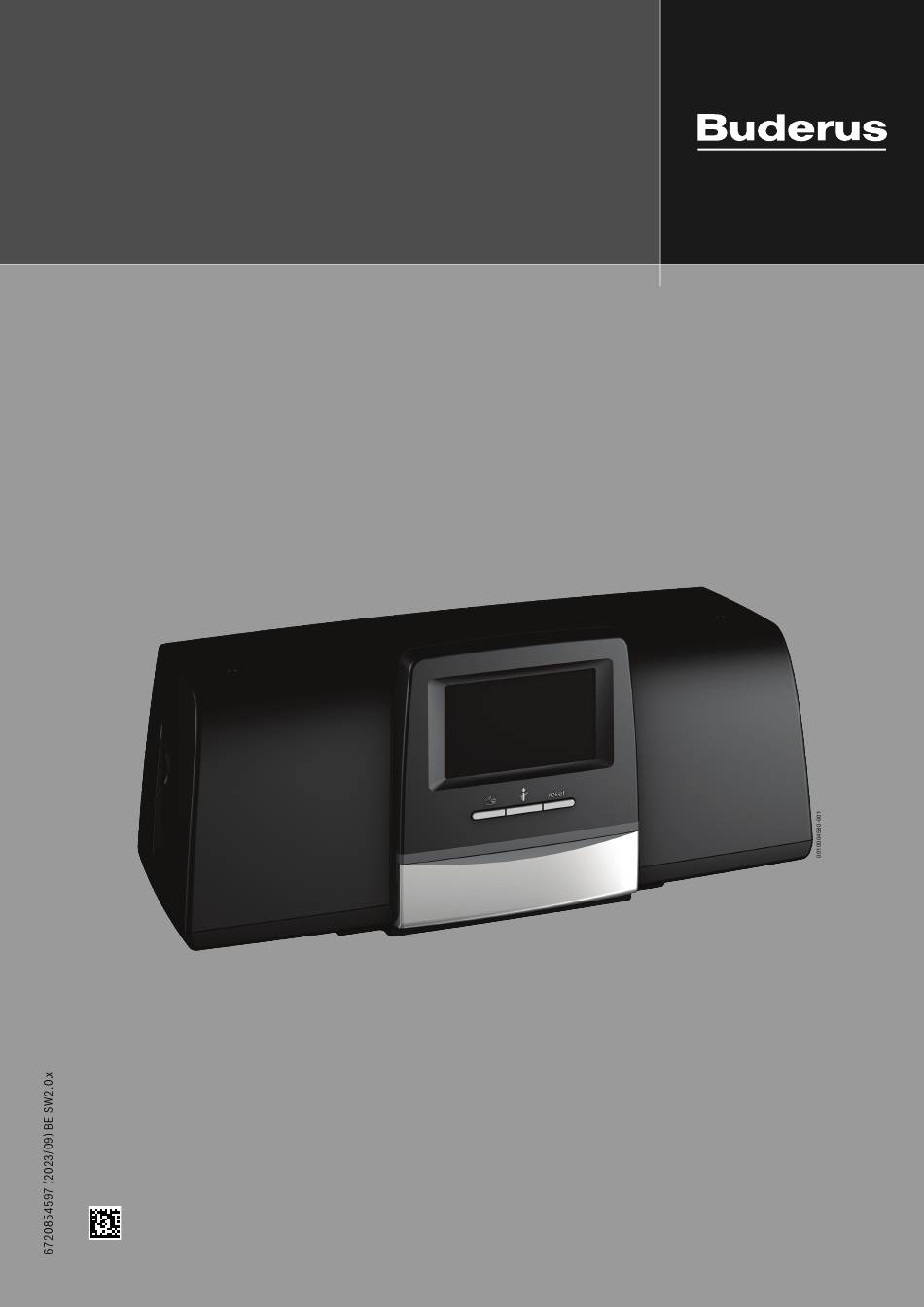

Servicehandleiding voor de vakman
Regelaar
Logamatic 5311
loading

Gerelateerde Handleidingen voor Buderus Logamatic 5311

Samenvatting van Inhoud voor Buderus Logamatic 5311

  • Pagina 1 Servicehandleiding voor de vakman Regelaar Logamatic 5311...
  • Pagina 2 Aansluiting HSM plus hydrauliekmodule ... 13 12.1 Fabrieksinstelling......44 Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 3 13 Warm water .........49 22.3.1 Toegang tot het internetportaal activeren... 71 22.3.2 Keuze voor Buderus Control Center Commercial..72 13.1 Fabrieksinstelling .
  • Pagina 4 ▶ Installatie-, service- en inbedrijfstellingshandleidingen (warmtepro- ducent, verwarmingsregelaar, pompen enz.) voor de installatie le- zen. ▶ Neem de veiligheidsinstructies en waarschuwingsaanwijzingen in acht. ▶ Neem de nationale en regionale voorschriften, technische regels en richtlijnen in acht. ▶ Documenteer uitgevoerde werkzaamheden. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 5 ▶ Controleer de leveringsomvang op volledigheid. nodig. Meegeleverd zijn: – De warmteproducent mag alleen met gemonteerde en gesloten • Digitale regelaar Logamatic 5311 mantel worden gebruikt. • Bedieningseenheid BCT531 (HMI) ▶ De mogelijke gevolgen (persoonlijk letsel of dood of materiële scha- •...
  • Pagina 6 IP-adapter nodig (toebehoren). Op de PC kan het bedieningspaneel van Tabel 2 Modules en hun posities de regelaar gespiegeld (weergegeven) worden. Het adres van de regelaar wordt op de achterkant van de bedieningseen- Basisuitrusting heid ingesteld. Bijkomende uitrusting Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 7 • Technische werkbladen van de fabrikant (bijvoorbeeld in de catalo- – modulerend gus) – hybride • Nationale normen en voorschriften • Nationale normen, die op Europese normen (EN) zijn gebaseerd, moeten in de actuele uitgave van het land worden gerespecteerd. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 8 ▶ Installeer kabels en elektrische leidingen in de kabeldoorvoeren of [11] Typeplaat boven de isolatie. [12] F1-, F2-installatieautomaat [13] aan-uitschakelaar [14] Achterwand OPMERKING Storingen/materiële schade door inductieve beïnvloeding! ▶ Alle laagspanningskabels gescheiden van netspanningskabels installeren (minimale afstand 100 mm). Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 9 Naargelang verbinding en configuratie moeten de steekverbindingen op de achterkant van de bedieningseenheid gemonteerd worden. Bij bezetting van de stekker Modbus-RTU: • Brug voor de activering van de afsluitweerstand voor de Modbus-RTU is af fabriek aangesloten. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 10 • Op de achterkant van de bedieningseenheid op de aansluitklemmen besturingstypen te kunnen regelen. EMS ( afb. 4, [4], pagina 9) met ▶ Indien nodig de software actualiseren. • Basisregeling op de warmteproducent op de aansluitklemmen (EMS)-BUS Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 11 De aansluitklemmen SI 17/18 van de module ZM zijn ten opzichte van de het vrijkomen van CO een alarm geeft en de cv-installatie uitschakelt. brander ontkoppeld. Bij de aansluiting van de FM-SI stroomt via het vei- ligheidscircuit slechts een stroom van 5 mA. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 12 Deze zijn in de documentatie van de module beschreven. De overige parametrering van het solarsysteem moet op de bediening- In de regelaar Logamatic 5311 worden bijv. de volgende waarden weer- seenheid van het solarstation worden uitgevoerd. gegeven • Parameter Wanneer een Verswaterstation is geïnstalleerd, wordt een hydraulisch...
  • Pagina 13 ▶ Uitgang van de veiligheidsinrichting (verbreekcontact) op aansluit- klem 18 van de regelaar aansluiten. Wanneer de veiligheidsinrichting een wisselcontact heeft (oude klem 19), moet de ader van het maakcontact worden geïsoleerd en mag niet worden aangesloten. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 14 [1] tussen de temperatuursensoren zijn inge- schoven. 010011598-002 Afb. 7 Kunststof spiraal in dompelhuls plaatsen Compensatieveer Kunststof spiraal Sensorborging Dompelhuls ▶ Installeer de sensorkabel naar de regelaar. ▶ Sensorkabel op de regelaar aansluiten. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 15 Installatie 5.19 Buitenvoeler monteren ▶ Buitentemperatuursensor monteren conform afb. 8. 0 010 008 035-001 Afb. 8 Buitenvoeler monteren Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 16 Om een bereik van het systeemoverzicht te kiezen: ▶ Warmteproductie aantikken. Het overzicht van de op de masterregelaar aangesloten warmtepro- ducent verschijnt. Om de warmteverdeling en andere regelaars in het netwerk te zien: ▶ Installatie aantikken. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 17 Weergave van de gekozen regelaar (met weergave van het adres 01 ... 15) Installatie (warmteverdeling van de gekozen regelaar) Weergave van het regelaaradres in het netwerksymbool. Wisse- len naar aanzicht van de masterregelaar (wordt alleen bij slave-re- gelaars getoond) Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 18 Brander met statusindicatie, brandervermogen Warmteproducent met statusindicatie, keteltemperatuur Voetregel met navigatiesymbolen [10] Rookgastemperatuur [11] Specificatie warmteoverdracht (afhankelijk van de situatie) [12] Bijkomende functies van de warmteproducent 1) Gewenste waarde en reële waarde (gewenste waarde tussen haakjes) Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 19 Informatie over de bediening van de regelaar vindt u in de bedienings- handleiding. Info ▶ Respecteer de bedieningshandleiding van de regelaar. De bediening van de regelaar voor de vakman wordt hierna beschreven. 08.05.2023 Mo. 09:48 12:00 12:00 0010051030-001 Afb. 14 Systeemtijd veranderen Weergave tijd Opslaan Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 20 • Schaal Door aantikken van de toetsen plus en min wordt de waarde gewij- zigd. • Keuzeveld Door aantikken van het veld opent een keuzeveld. Door aantikken van de gewenste parameters/functie wordt die geselecteerd. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 21 In Servicemenu kunnen via de symbolen ( afb. 19, [1]) de instellin- niet mogelijk. gen van de warmteproducent en de installatie worden uitgevoerd. Via het symbool ( afb. 19, [2]) worden de Monitorgegevens weer- gegeven. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 22 De para- meter blijft op de voorgaande waarde staan. Om het aanzicht te sluiten: ▶ In het meldingsvenster rechtsboven aantikken. De Rookgastest werkt op de achtergrond verder. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 23 0010022286-002 ▶ Om te zorgen dat onderdelen niet beschadigd raken, de installatie Afb. 22 Weergave Handmatig bedrijf voor het inschakelen vullen en ontluchten. CV-bed. Aanvoertemp.-regeling Vermogensregeling Opgeletteken Instelling van de gewenste waarde Bedrijfsmodus Handmatig/Auto Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 24 Batterij CR2032 Langzame temperatuurovergangen verlengen de levensduur van de cv- [10] Netwerkaansluiting 2 (CBC-BUS) installatie. [11] Netwerkaansluiting 1 (internet, ModBus, TCP/IP, CBC-BUS) ▶ Regelaar op de installatie-omstandigheden instellen ( [12] USB-aansluiting hoofdstuk 9, pagina 26). Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 25 4) De temperatuurvraag van de warmwaterbereiding is samengesteld uit de ▶ Controleer, of de maximaal toegestane STB-temperatuur is inge- warmwaterstreeftemperatuur en de parameter Verhoging systeemeis in het steld. menu warm water. Tabel 5 Instelparameters en maximale temperaturen regelaar 5311 Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 26 Schade aan de cv-ketel door verkeerde sensorpositie en niet res- pecteren van de testinstructies. De warmteproducent gaat bij deze test in de STB-uitschakeling. Door een verkeerde sensorpositie kan oververhitting optreden. ▶ Bewaak de temperatuurverhoging en schakel indien nodig de cv-ke- tel uit. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 27 Fabrieksinstellingen worden in de volgende tabellen in de kolom instellingen/instelbereik vet geaccentueerd. 0010023618-001 Afb. 26 Veiligheidstemperatuurbegrenzer positietest STB-sensor positietest starten Actuele keteltemperatuur aan de sensor Actuele status (bijvoorbeeld cv-ketel verwarmen, beëindigd) Actueel testresultaat Testresultaat Status Keteltemperatuur Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 28 Weergave van de storingen van de cv-installatie. De bedieningseenheid kan enkel de storingen van de regelaar aangeven waarmee ze verbonden is. pagina 80  hoofdstuk 26.5, pagina 80  hoofdstuk 26.6, pagina 81 Tabel 6 functielijst Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 29 Instelling van de aanvoerstreeftemperatuur, die – bij een externe warmtevraag moet worden inge- nomen. Externe warmtevraag Nee/Ja Vermelding, of het ingangssignaal van de warm- Aansluiting op aansluitklem WA (0...10 V) tevraag via een 0...10 V-signaal moet plaatsvin- den. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 30 18.3, pagina 61)! ▶ Bij aansluiting van een solarmo- dule hoofdstuk 5.10, pagina 12 aanhouden. Onderstation De regelaar wordt als onderstation Er kan geen warmteproducent wor- gebruikt. den aangesloten. ▶ hoofdstuk 17 aanhouden ( pagina 55). Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 31 FM-MM den. FM-MW FM-SI FM-CM FM-CM V2 Cv-ketel (EMS) FM-CM (S06): heeft een andere softwarestand en extra functies. In- dien nodig moet de software van de regelaar worden bijgewerkt. Tabel 8 Menu Moduleconfiguratie Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 32 Modulatie door Stroom De brander wordt via een stroomingang 4...20 mA gemoduleerd. 3-punts stap De brander wordt via de 3-punts stap- – pen aangestuurd. Spanning De brander wordt via de spanningsin- 0...10 V gang gemoduleerd. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 33 Looptijd lage belasting bij bran- Uit/Aan – – der uit Lage belasting tot brander uit 1 ... 120 ... 600 s Looptijd, gedurende welke de brander in – de lage belasting werkt, voordat deze uit- schakelt. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 34 De aansluiting wordt als rookgastempe- Overige instellingen zijn nodig ratuursensor gebruikt. ( hoofdstuk 30.3.1, pagina 88). Rookgastemperatuur maximale Uit/Aan Rookgastemperatuur, vanaf welke een – waarde activeren waarschuwing/uitschakeling moet plaatsvinden. Rookgastemperatuur maximale 45...180...250 °C – – waarde Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 35 (30 minuten) wordt be- kozen. Deze wordt bij de waarde van de reikt, wordt een storingsmelding gege- Minimum retourtemperatuur opgeteld ven. De warmteproducent werkt en bepaalt de minimale keteltempera- verder. tuur. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 36 De modulerende ketelcircuitpomp cuitpomp aanwezig is. wordt via een 0...10 V signaal aange- stuurd. Via een potentiaalvrij contact (via koppelrelais op PK) wordt een start- signaal gegeven. ▶ Neem de aanwijzingen van de pomp- fabrikant in acht. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 37 Bij het bereiken van de temperatuur • Bij STB 110 °C: 103 °C schakelt de warmteproducent de bran- der in lage belasting uit. Minimale inschakeltemperatuur 5...65 °C Temperatuur, bij onderschrijding waar- – van de brander moet worden ingescha- keld. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 38 Tijd, die moet verlopen, tot de brander- – start wordt herkend. Bedrijfsurenteller resetten Reset Bedrijfsurenteller naar 0 resetten. Alleen zinvol bij vervangen van de bran- der. Servicedisplay resetten Reset Resetten van de teller voor onderhoud. – Tabel 11 Menu Onderhoud Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 39 Gewenste waarde aanvoertempe- 5...50...100 °C Opgave, met welke aanvoerstreef- ratuur temperatuur de warmteproducent moet werken. Ketelvermogen 0...100 % Opgave, met welk vermogen de warmteproducent moet werken. Tabel 12 Cv-ketel fabrieksinstelling EMS Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 40 Minimale aanvoerstreeftempe- 10...20...70 °C Minimale aanvoertemperatuur, die bij de – ratuur vraag van de installatie niet mag worden onderschreden. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 41 0...10 V-signaal (klem BR Mod) Minimale spanning 0...10 V Instelling van de minimale spanning van – het 0...10 V-signaal voor de vraag Maximale spanning 0...10 V Instelling van de maximale spanning van – het 0...10 V-signaal voor de vraag Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 42 1 ... 5 ... 300 s Instelling afhankelijk van de inbouwposi- tie van de primaire circulatiepomp (cv- Pompstoptijd 1 ... 5 ... 300 s centrale of dichtbij onderstation) Tabel 15 Menu Warmteproductie > Verzorging onderstation > Hydraulische configuratie Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 43 2 worden als cv-circuit 03 en 04 in het dis- play getoond. Wanneer op een insteekplaats een andere module is inge- stoken, dan vervallen deze cv-circuitnummers. Wanneer een naam aan het cv-circuit is toegekend, wordt die getoond. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 44 In de masterregelaar is een cv-circuit als voe- verlies ding voor een onderstation geconfigureerd. Bij communicatieverlies met het onderstation kan worden ingesteld, hoe het cv-circuit zich moet gedragen. Aanvoerstreeftemperatuur bij 5...50...100 °C Opgave, met welke aanvoerstreeftemperatuur communicatieverlies het onderstation moet worden gevoed. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 45 • Handmatig cv-bedrijf uitgegevens > Fabrieksinstelling gekozen Verwarmingssysteem. De • Handmatig verlaagd regime instellingen kunnen in een tabel of in een grafische weergave menupunt • Vakantie Grafische instelling ( hoofdstuk 19.3, pagina 65) uitgevoerd wor- den. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 46 Door de kalibrering wordt de stooklijn parallel gens offset verschoven. Maximaal/kamertemperatuurdrempel > Volgens offset Deze functie is enkel zinvol, wanneer er geen af- standsbediening voor de woonruimte geïnstal- leerd is.  hoofdstuk 19.1.1, pagina 62 Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 47 Aanvoerstreeftemperatuur bij 3...10...100 °C Instelling welke aanvoertemperatuur in de De instelling geldt voor Kamertemperatuurafhan- vorstbeveiliging vorstbeveiligingsfunctie ten minste bereikt kelijke vorstbeveiliging en Weersafhankelijke moet worden. vorstbeveiliging. Tabel 20 Menu CV-circuitgegevens > Vorstbeveiliging Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 48 – drogen van de chape Max. onderbrekingstijd 2...12...24 h Instelling van de tijd die mag verstrijken (bijv. bij – stroomuitval) om het drogingsproces nog suc- cesvol voort te zetten. Tabel 21 Menu CV-circuitgegevens > Chapedroogfunctie Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 49 Schakelverschil (hysterese) -2...-5...-20 K Instelling met hoeveel Kelvin (K) onder de in- ▶ Pompnalooptijd afhankelijk van de wate- gestelde warmwatertemperatuur het laden rinhoud van de warmteproducent instel- van de boiler begint. len. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 50 Met de parameter Thermische desinfectie > Aan wordt eenmaal of meerdere keren per week een in de tijd begrensde hogere boilertempe- ratuur ingesteld, om het vormen en vermeerderen van schadelijke mi- cro-organismen, zoals bijv. legionella, te voorkomen. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 51 120 ... 240 ... 600 s Wordt alleen getoond, wanneer bij LAN 1 > IP Ga- teway is ingesteld. Maximale tijdsduur voor de verbindingsopbouw tussen regelaar en IP-gateway voor Buderus Con- trol Center Commercial. Time-out BACnet Gateway 120 ... 240 ... 600 s...
  • Pagina 52 Vermogensregeling bij communicatieverlies Uit/Aan Aan: het systeem werkt met een vermogensrege- ling. Vermogensstreefwaarde bij communicatiever- 0...100 % Opgave, met welk vermogen het systeem moet lies werken. Tabel 25 Menu Connectiviteit Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 53 –12 Instelling: ontwerptemperatuur 75 °C, Stockholm –19 minimale buitentemperatuur –10 °C (basiscurve) Valencia –1 Instelling: ontwerptemperatuur 75 °C, Warschau –20 minimale buitentemperatuur –20 °C Wenen –15 Zürich –16 Tabel 27 Minimale buitentemperatuur van gekozen steden Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 54 De cv-ketel schakelt bij warmtevraag naar de max. bereikbare temperatuur (Maximum temperatuur). • Temperatuurregeling of vermogensregeling via 0...10 V-signaal via WA1/2 – Temperatuurregeling ( hoofdstuk 16.4.1, pagina 55) – Vermogensregeling ( hoofdstuk 16.4.2, pagina 55). Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 55 Aanvoerfunctie: aansturing van een pomp (primaire circulatiepomp) en/ of een mengventiel voor de voeding van een onderstation. Indien voor de 0...10-V-ingang Vermogen gekozen werd, kan indien no- dig de curve voor het externe vermogen aangepast worden. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 56 BR naast de producent = configuratie = door een exter- evenwichts- Onderstation Sensor ne primaire cir- fles/ Hydraulische culatiepomp systeem- instelling cen- (externe scheiding trale module = pomp) met Ketelcircuit warmte ge- voed. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 57 (alleen variant 3, cv-centrale en onderstati- Functies primair circuit naar onderstation on ( afb. 35), fabrieksinstelling: 50 °C). Het communicatieverlies Bij toepassing van de regelaar Logamatic 5311 of Logamatic 5313 zijn wordt als storingsmelding uitgestuurd. de volgende functies in het onderstation respectievelijk het primaire cir- cuit bruikbaar.
  • Pagina 58 FZ door externe warmtebron aangestuurd) Externe warmtebron zonder eigen primaire circulatiepomp Logamatic 5311, (adres “0” met 1 × FM-MM: masterregelaar als Logamatic 5311, (adres “0” met 1 × FM-MM: masterregelaar als onderstation, met sensor (FZ nodig), geen ketelregeling)
  • Pagina 59 FZ, lastbegrenzing en cv-bedrijf bij com- municatieverlies CV-centrale met Logamatic 5311 Logamatic 5311, 1 × FM-MM (adres “1” met 1 × FM-MM: onder- station met sensor (FZ nodig)) Onderstation naar keuze met eigen buitentemperatuursensor of overname uit de master Aanvoercircuit voor onderstation via HK1...8 in masterregelaar...
  • Pagina 60 Deze instelling is zinvol bij één- of meertraps ketelcircuitpompen. Deze modulatie meegenomen: instelling is niet voor Ecostream en cv-ketels geschikt. Maximaal toegestane temperatuurspreiding warmteproducent, Be- reik van de maximale pompmodulatie, Bereik van de proportionele pompmodulatie. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 61 Bedrijfsmodus VES-module neer de weergegeven storing is opgelost, worden andere geactiveerde Debiet beveiligingen getoond. Alle veiligheidsinrichtingen, zie zijn geactiveerd, Temperatuur VES-module worden in het menu Monitorgegevens en in het infomenu getoond. Geleidbaarheid cv-water Restcapaciteit patroon Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 62  hoofdstuk 22.1, pagina 68 De regelaarkoppeling moet nu op de masterregelaar worden gestart. Wanneer de koppeling succesvol is verlopen, wordt de HSM plus-modu- le in het bereik Installatie in de regelaar met adres 10 (Subsysteem 10) weergegeven. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 63 ▶ Temperaturen door verschuiven van de punten ( afbeelding 41, – contacten WF1 en WF2 open = storingsindicatie [5], [6]) wijzigen. – contacten WF1 en WF3 gesloten = cv-bedrijf – contacten WF1 en WF3 open = verlaagd regime Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 64 Automatisch verlaagd regime (nacht). raturen in de bedrijfsmodi Auto en Handmatig cv-bedrijf worden niet ▶ Voer de instellingen voor de desbetreffende verlaging uit. beïnvloed. Als de functie opnieuw geselecteerd wordt, wordt de waarde opnieuw getoond. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 65 Indien op een referentiepunt, een kamertemperatuur of een ruit getikt wordt, wordt de temperatuur op het display getoond. Via het aantikken en verschuiven van de gewenste kamertemperatuur [10] wordt de ka- mertemperatuur gewijzigd. De wijziging wordt ook in het tijdprogramma opgeslagen. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 66 De cv-circuits en de warmwaterlading hebben dezelfde prioriteit en wor- Na een stroomuitval wordt de chapedroging hervat waar ze onderbroken den met dezelfde prioriteit met de ter beschikking staande energie (tem- werd. peratuur) gevoed. Instelling bij cv-circuit 1: Warmwatervoorrang/lage CV prioriteit> Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 67 Thermische desinfectie mislukt gegeven. De instelling van de thermische desinfectie is ook mogelijk met een eigen tijdprogramma. ▶ Instellingen onder Installatie > Warm water > Bijkomende func- ties uitvoeren. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 68 Voor de opname van bijkomende slave-ketels: ▶ Tik het veld Doorgaan aan. ▶ Aansluiting zoals eerder beschreven herhalen. Alle aanwezige invoergegevens worden gewist. ▶ Adresschakelaar ( afb. 23, [5], pagina 24) op 2 of groter instel- len. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 69 [11] Veld om naar het vorige menu/beeld van de gekozen regelaar te gaan [12] Veld om naar de gekozen regelaar in het systeemoverzicht of het regelaaroverzicht te gaan Het koppelingsproces loopt na de start op de achtergrond. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 70 ▶ Alle regelaars ontkoppelen. LAN 1 ▶ Koppeling regelaars uitvoeren. Met de regelaarsoftware kan een verbinding met de Buderus Control Center Commercial via het internet opgebouwd worden. Via deze ver- binding kan een vraag op afstand worden uitgevoerd en kunnen afzon- derlijke parameters in het hoofdmenu worden ingesteld.
  • Pagina 71 Verbindingsstatus bij Buderus Control Center Commercial Symboolkleur Status 22.3.1 Toegang tot het internetportaal activeren Grijs Internet-/afstandsverbinding op regelaar is niet geac- Om de toegang tot de Buderus Control Center Commercial te verkrijgen, tiveerd. moet de regelaar daar geregistreerd worden. Geel Internet-/afstandsverbinding op regelaar is geacti- Voor de registratie is de Activeringscode (registratiecode) die onder de veerd.
  • Pagina 72 ▶ Tik op veld Verder, om de gebruikersgegevens op te slaan. Na afsluiting van de registratie volgt de aanmelding in het portaal au- tomatisch. 22.3.2 Keuze voor Buderus Control Center Commercial Na de registratie is een login via de volgende pagina mogelijk: ▶ Roep het login-venster op via https://www.buderus-commercial.de/ login.html.
  • Pagina 73 • Optie: Time-out BACnet Gateway aanpassen (tijd tot onderbreken verbinding) ▶ Houd hoofdstuk “Inbedrijfstelling” aan in de BACnet Gateway-bedie- ningshandleiding. Na het koppelen verschijnt een pictogram voor het weergeven van de status en de BACnet Gateway in het systeemoverzicht van de master-re- gelaar. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 74 Tabel 38 BACnet Gateway status Symboolkleur Status Verklaring Groen Verbinding met regelaar is geactiveerd. Communicatie van regelaar met BACnet Gateway is opgebouwd. BACnet Gateway is met de ge- bouwautomatiseringstechniek verbonden. Geel Waarschuwing Rood Storing Tabel 39 Totale status Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 75 Werkingscontrole van de brander De werkingscontrole van de brander vindt plaats via de toets ( hoofdstuk 7.3, pagina 23). 12:00 0010022973-002 Afb. 56 Werkingscontrole Opgeletteken Mengkraan Annuleren Opslaan Modulatie Dicht Auto Geopend ▶ Aan aantikken. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 76 12:00 0010008709-001 Afb. 57 Werkingscontrole Warm water Boilerlaadpomp Circulatiepomp UIT/AAN Status boilerlaadpomp Status Circulatiepomp Na beëindiging van de werkingscontrole zijn de geactiveerde installatie- componenten weer uitgeschakeld en de installatie werkt verder met de actuele instellingen. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 77 De aangesloten veiligheidsinrichting werd geactiveerd en er wordt giebewaking geen storingsindicatie gegenereerd (bedrijfsstatus). -of- • Rode driehoek ▶ Servicemenu > Monitorgegevens > Warmteproductie > De aangesloten veiligheidsinrichting werd geactiveerd en er wordt Externe brander >Energiebewaking een storingsindicatie gegenereerd. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 78 ▶ Servicemenu > Monitorgegevens > Warmteproductie > een solarregelaar Buderus SM100 via EMS bus is aangesloten. Externe brander > Energiebewaking > Jaar (bijv. 2023) Er kunnen niet verwaarloosbare afwijkingen optreden tussen de bere- kende energiegegevens en het werkelijke energieverbruik. De bereke- ning van de energiegegevens volgt aan de hand van aannames en niet aan de hand van energiemetingen.
  • Pagina 79 Periode • Serviceadapter USB/IP(toebehoren) voorhanden Gemiddelde buitentemperatuur °C • Netwerkkabel beschikbaar Warmteafgifte kWh • Internet-browser aanwezig (Mozilla Firefox wordt geadviseerd) Weergave voor de periode in het jaar • DHCP geactiveerd Waarden voor de betreffende periode Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 80 ▶ Configuratie op USB-stick opslaan aantikken. ▶ Instructies betreffende cascades aanhouden. ▶ Software-update conform de beschrijving op de homepage en de in- structies op het display uitvoeren. De versie van de update wordt weergegeven. De regelaar start auto- matisch opnieuw. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 81 (bescherming tegen vorst plaatst. troleren. en condensatie) is niet gegarandeerd.  hoofdstuk 9.3, pagina 26 STB-sensor positie- • Positietest veiligheidstemperatuurbe- ▶ Regeling via ontgrendelen  hoofdstuk 7.1, pagina 21. test starten grenzer wordt uitgevoerd. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 82 • Temperatuursensor of de regelaar is de- ▶ Sensor of module vervangen. fect. Handmatig bedrijf De warmteproducent bevindt zich in • Handmatig bedrijf geactiveerd. ▶ Handmatig bedrijf deactiveren. handmatig bedrijf. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 83 ▶ Open bij keteltype EMS veiligheidscir- de functiemodule. • Verkeerde aansluiting van de veiligheids- cuit (SI 17, 18) op de ZM5311 (brug inrichtingen. verwijderen). • Verkeerd keteltype gekozen. ▶ Sluit geen veiligheidsinrichtingen op de EMS-warmteproducent aan. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 84 • Module FM-MW is defect. ▶ Controleer de functie van de tempera- onder 40 °C. tuursensor en de boilerlaadpomp. • Er wordt meer warm water afgenomen dan opgewarmd. ▶ Vervang indien nodig de module of re- gelaar. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 85 ▶ Controleer de versies van de bedie- actuele configuratie uitgeschakeld en de storingsindicatie kunnen herkennen. ningseenheid en de regelaar. niet ondersteund wordt ingeschakeld. • Module of regelaar is defect. ▶ Vervang de module of regelaar. Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 86 Voor meer informatie over het milieuvriendelijke afvoeren van afgedank- te elektrische en elektronische apparatuur kunt u contact opnemen met de plaatselijke autoriteiten, uw afvalverwerkingsbedrijf of de verkoper bij wie u het product hebt gekocht. Meer informatie vindt u hier: www.bosch-homecomfortgroup.com/en/company/legal-topics/weee/ Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 87 °C –20...+60 Externe keuzefunctie WF Potentiaalvrije ingang DC/mA Luchtvochtigheid maximaal Contactbelasting 5/10 Tabel 44 Technische gegevens regelaar Omgevingstemperaturen • Bedrijf °C +5...+50 • Transport, opslag °C –20...+60 Luchtvochtigheid maximaal Tabel 45 Technische gegevens functiemodule FM-MM Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 88 • Transport, opslag °C –20...+60 5715 4744 Luchtvochtigheid maximaal 3958 Tabel 47 Technische gegevens functiemodule FM-SI 3312 2786 2357 2004 1709 1464 1257 1084 Tabel 48 Weerstandswaarden voor temperatuursensor en rookgastem- peratuursensor van EMS-cv-ketel met SAFe-branderautomaat Logamatic 5311 – 6720854597 (2023/09)
  • Pagina 89 –30 175200 –25 129300 –20 95893 –15 72228 –10 54889 –5 42069 32506 25313 19860 15693 12486 10000 8060 6536 5331 4372 3605 2989 2490 2084 1753 1480 1258 1070 Tabel 49 Weerstandswaarden temperatuursensor 53xx Logamatic 5311 – 6720854597 (2023/09)
