Toro Haven Series Installatie-Instructies
Toro Haven Series Installatie-Instructies

Toro Haven Series Installatie-Instructies

Aanpassing voorste zwenkwiel
Aanpassing voorste zwenkwiel
Haven
Modelnr.: 163-1940
Installatie
Losse onderdelen
Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
Omschrijving
Geen onderdelen vereist
Geen onderdelen vereist
Geen onderdelen vereist
Bovenste lagersteun
Onderste lagersteun
Bout (5/16" x 2")
Moer
Lagerbus
Ring
Zwenkwiel
Borgpen
Geen onderdelen vereist
De machine voorbereiden
1.
Druk op de STOP-knop en wacht totdat alle bewegende onderdelen tot stilstand gekomen zijn.
2.
Zet de maaimachine op een kant.
3.

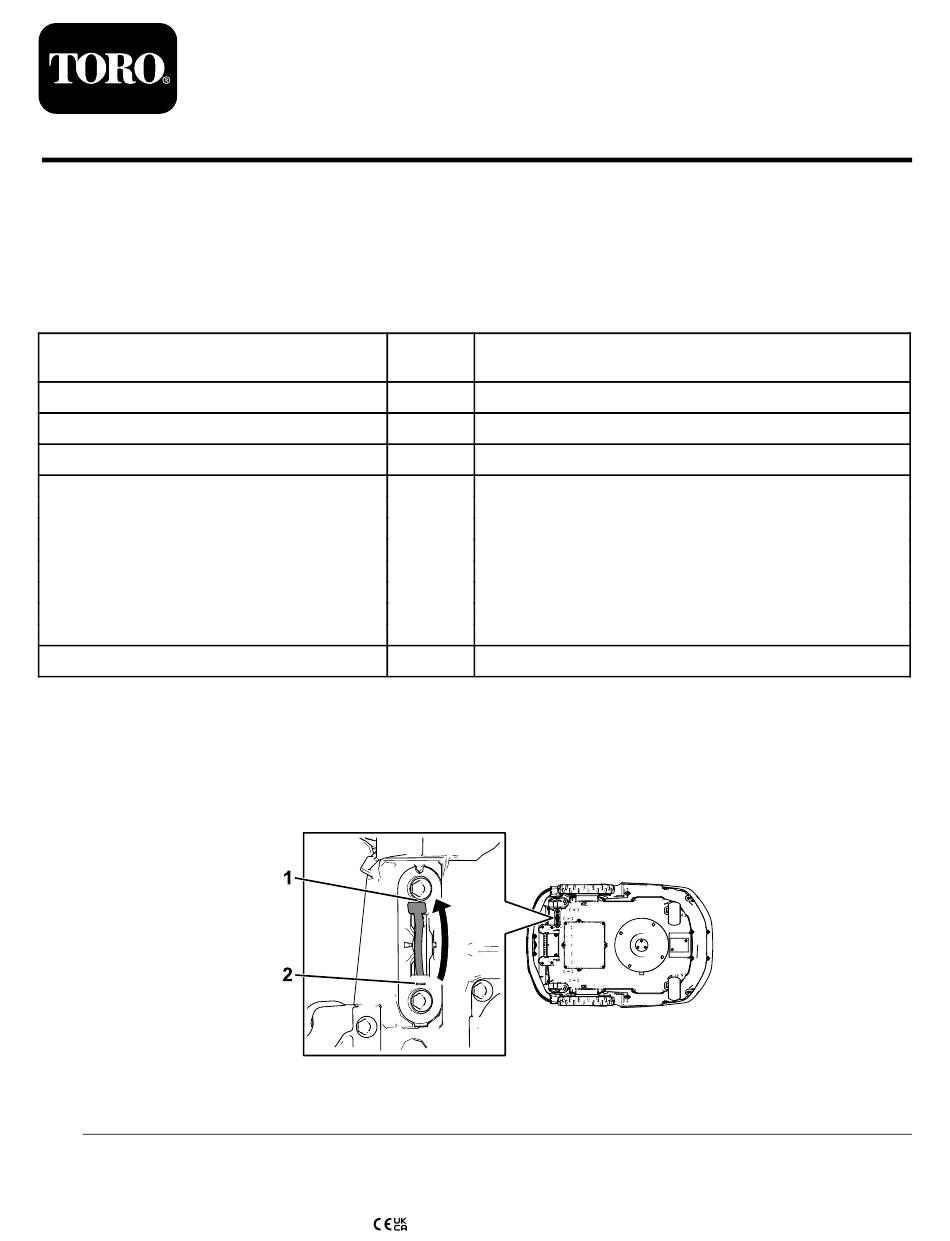

Zet de aan-uitschakelaar naar de stand U
1. U
-stand
IT
© 2025—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
robotmaaier
Hoeveel-
heid
2
2
1
1
2
4
2
2
.
IT
Registreer uw product op www.Toro.com.
De machine voorbereiden.
Het scherm verwijderen.
De bestaande lagers verwijderen.
De set monteren.
Het scherm monteren.
Figuur 1
2. A
-stand
AN
Vertaling van de oorspronkelijke
Gedrukt in de VS
Alle rechten voorbehouden
Form No. 3473-380 Rev A
Installatie-instructies
Gebruik
*3473-380*
tekst (NL)
g535280
Inhoudsopgave
loading

Samenvatting van Inhoud voor Toro Haven Series

  • Pagina 1 Zet de aan-uitschakelaar naar de stand U g535280 Figuur 1 1. U -stand 2. A -stand *3473-380* Vertaling van de oorspronkelijke © 2025—The Toro® Company tekst (NL) Registreer uw product op www.Toro.com. 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420 Alle rechten voorbehouden...
  • Pagina 2: Het Scherm Verwijderen

    Het scherm verwijderen Til de achterkant van de schermring op en werk rond de ring om de 6 clips los te maken waarmee de ring aan het scherm vastzit. Schuif de schermring naar achteren om hem te verwijderen. g535294 Figuur 4 Linkerkant van de machine afgebeeld.
  • Pagina 3: De Set Monteren

    Verwijder overtollig vuil in de holte van het zwenkwiel. De set monteren Monteer de vervangende bovenste lagersteun door de chassisribben en de steunuitsparingen in de lagersteun uit te lijnen. Druk met de hand aan. g535306 Figuur 6 g535308 Figuur 8 De bestaande lagers Plaats de vervangende onderste lagersteun van verwijderen...
  • Pagina 4: Belangrijk

    g535422 Figuur 10 De plastic lagerbussen monteren g535421 Figuur 9 3. Moer 1. Bout (5/16" x 2") 2. Onderste lagersteun Draai de onderste lagersteun met de bijgeleverde bout (5/16" x 2") en moer vast in de bovenste lagersteun en het chassis. De bovenkant van de onderste lagersteun moet gelijk komen met het oppervlak van de bovenste lagersteun.
  • Pagina 5: Het Scherm Monteren

    Breng een ring aan op de schouder van het zwenkwielvork. g535443 Figuur 11 1. Ring 3. Borgpen 4. Ring 2. Schouder van zwenkwielvork Schuif de zwenkwielvork vanaf de onderkant van het chassis in de lagersteunen. Plaats een extra ring over de vork en plaats de borgpen, waarbij u de pootjes met een tank om de vork buigt.
