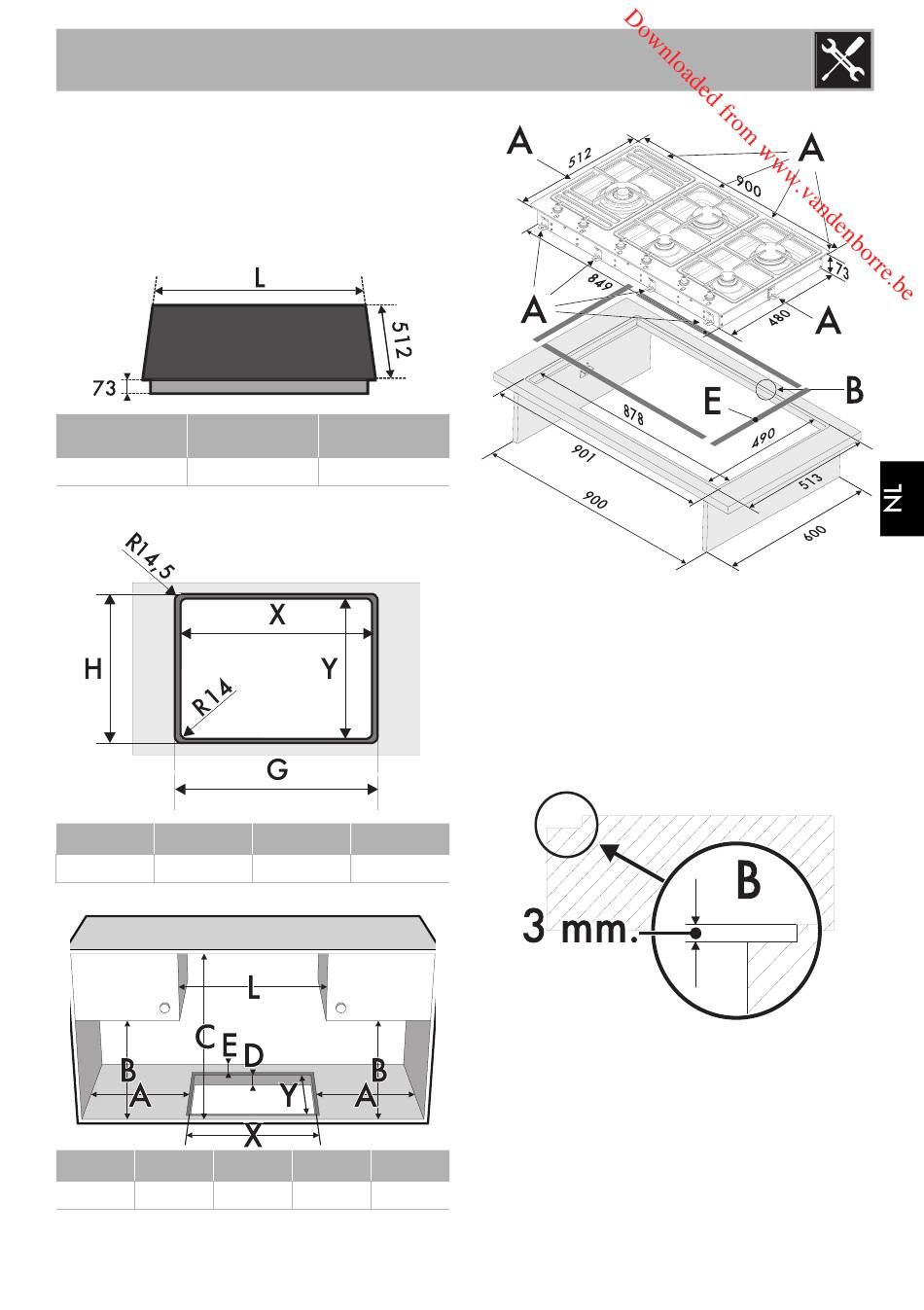

Bevestiging op de ondersteunende
structuur: vlakbouw model
Maak een opening (zie de aangeduide
afmetingen) in het werkblad van het
meubel.
L (mm)
X (mm)
900
X (mm)
Y (mm)
490
878
A (mm)
B (mm)
C (mm)
min 110 min 460 min 750 20 ÷ 40
Installatie
Y (mm)
490
878
G (mm)
H (mm)
901
513
D (mm)
E (mm)
min 50
Voor dit inbouwmodel moet een uitsparing
van 3 mm uit het werkblad worden
gefreesd (detail "B" in de bovenstaande
afbeelding).
Breng de geleverde isolerende pakking (E)
aan op het uitgefreesde deel alvorens het
apparaat te plaatsen.
147
