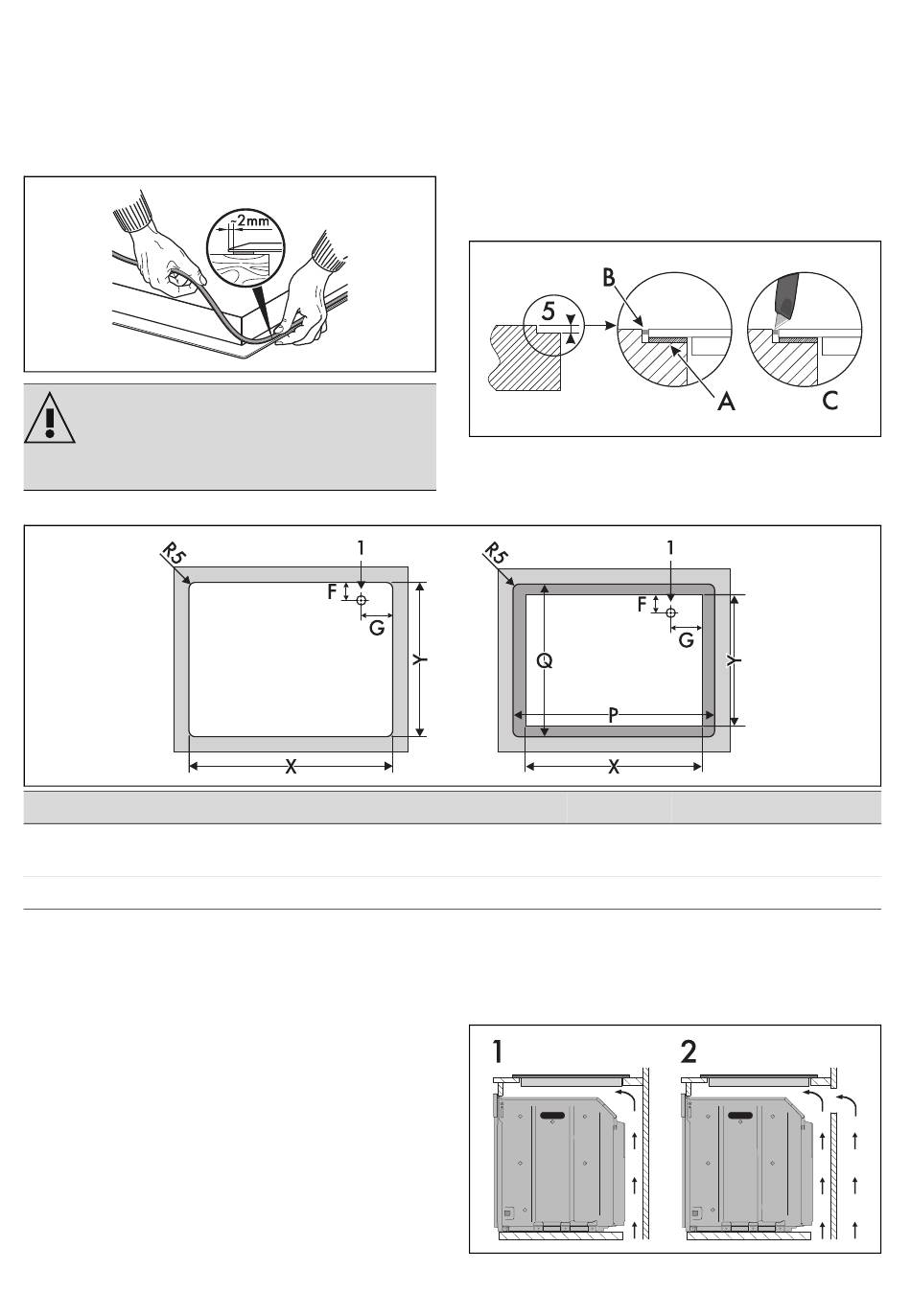

Pakking van de kookplaat
Voordat de montage wordt uitgevoerd, moet de
bijgeleverde pakking langs de omtrek van de
kookplaat worden aangebracht om te
voorkomen dat vloeistoffen tussen de omlijsting
van de kookplaat en het werkblad kunnen
komen.
Bevestig de kookplaat niet met behulp
van silicone. In dit geval kan de
kookplaat niet verwijderd worden
zonder deze te beschadigen.
Semi-inbouw en vlakke inbouw (mm)*
Mod. van 80 cm met 6
zones
1
* De afbeelding links is de uitsnijding voor semi-inbouw voor, terwijl de afbeelding rechts de
uitsnijding voor vlakke inbouw is. De modellen met koperen profielen kunnen alleen met semi-
inbouw worden geïnstalleerd.
Inbouw
Op inbouwruimte voor oven
De afstand tussen de kookplaat en de
keukenmeubels of de inbouwapparaten moet
zodanig zijn dat een voldoende ventilatie en
een voldoende luchtafvoer gegarandeerd
worden. Bij installatie boven een oven moet een
tussenruimte worden gelaten tussen de
onderkant van de kookplaat en de bovenzijde
108 - INSTALLATIE
P
Q
804
514
Elektrische aansluiting
Bij een vlakke inbouw, nadat de zelfklevende
pakking (A) is aangebracht en de kookplaat is
voorzien van de beugels en geplaatst is,
moeten de randen met siliconenkit (B) worden
gevuld; verwijder het eventueel overtollige
product. Als de kookplaat moet worden
verwijderd, moet de siliconenkit met behulp van
een mesje worden weggesneden, voordat
wordt geprobeerd om de kookplaat te
verwijderen (C).
X
Y
750 ÷ 780
490
van het onderaan geplaatste apparaat.
F
G
145
330
91477B320/B
