De warmtepomp: het hart van het huis
3
40 °C
40 °C
Expansieventiel
Expansionsventil
Expansionsventil
F
F
-3 °C
-3 °C
1
De temperaturen zijn slechts voorbeelden en kunnen per installatie en per jaargetijde verschillen.

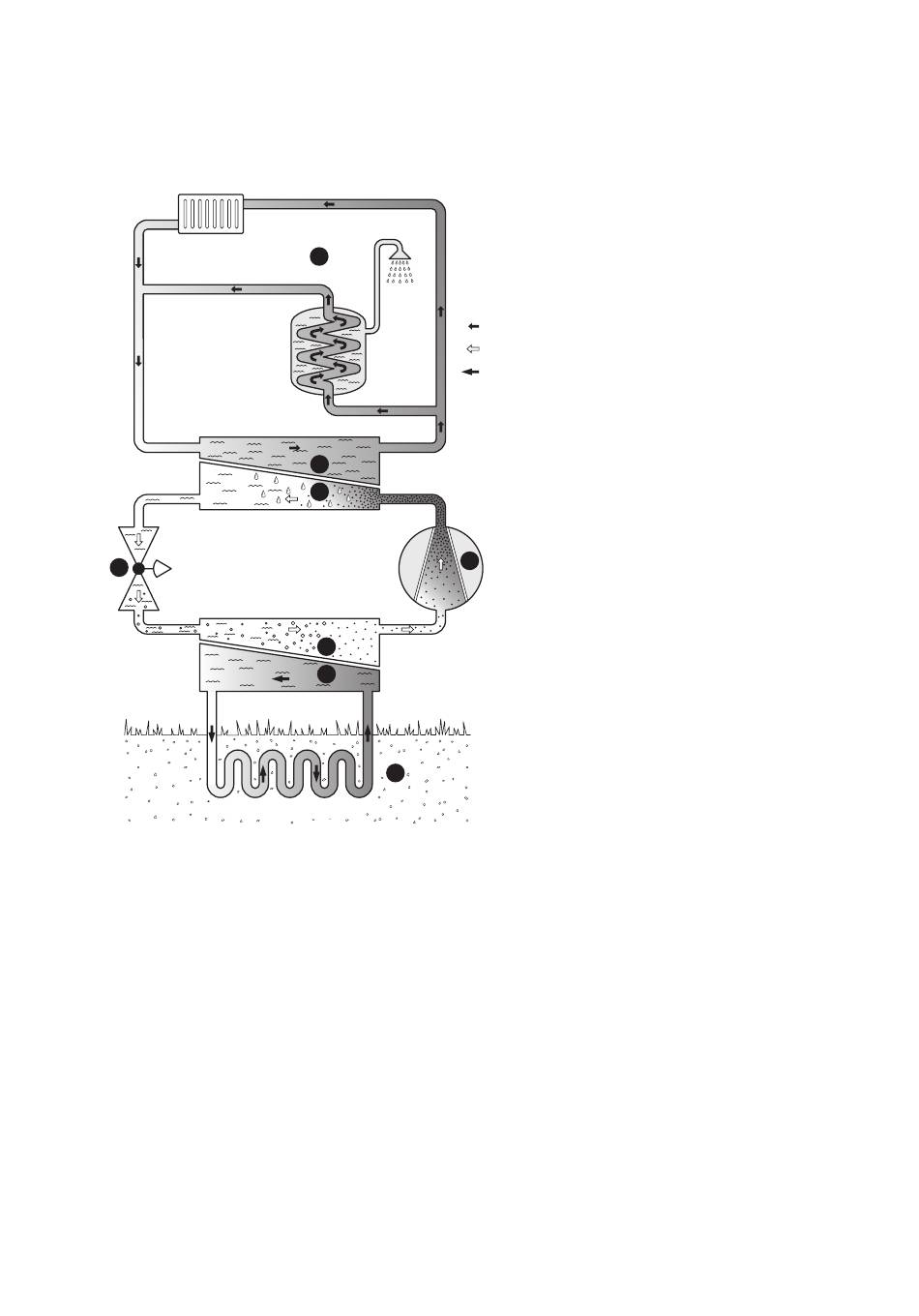

Functioneren warmtepomp
Een warmtepomp kan opgeslagen zonne-energie uit gesteente, aarde of water halen om een gebouw te verwarmen.
De omzetting van energie die is afkomstig uit de natuur naar verwarming van een woning, vindt plaats in drie
verschillende systemen. In het bronsysteem, (1), wordt beschikbare warmte-energie teruggewonnen uit de omgeving
en overgebracht naar de warmtepomp. De warmtepomp verhoogt de lage temperatuur van de onttrokken warmte
naar een hogere temperatuur in het koudemiddelcircuit, (2). De warmte wordt door de woning verdeeld in het
verwarmingssysteem, (3).
Bronsysteem
A
In een slang/collector circuleert een antivriesvloeistof, bronvloeistof of brine, van de warmtepomp naar de
warmtebron (steen/aarde/meerwater). De energie van de warmtebron wordt in de collector overgedragen
waardoor de bronvloeistof een paar graden wordt verwarmd, van ongeveer –3°C tot ongeveer 0 °C.
B
De collector leidt de bronvloeistof vervolgens naar de verdamper van de warmtepomp. Hier draagt de bronvloei-
stof de warmte-energie over en zakt de temperatuur een paar graden. De vloeistof keert vervolgens terug naar
de warmtebron om opnieuw energie terug te winnen.
Koelsysteem
C
Er circuleert nog een vloeistof in een gesloten systeem van de warmtepomp, een koudemiddel, dat ook door
de verdamper stroomt. Het koudemiddel heeft een zeer laag kookpunt. In de verdamper ontvangt het koude-
middel de warmte-energie van de bronvloeistof en begint te koken.
8
Hoofdstuk 2 | De warmtepomp: het hart van het huis
H
H
50 °C
50 °C
G
G
E
E
Condensor
Kondensor
Kondensor
2
Compressor
Kompressor
Kompressor
Verdamper
Förångare
Förångare
-2 °C
-2 °C
C
C
B
B
0 °C
0 °C
A
A
Warmtebron
Värmekälla
Värmekälla
Verwarmingsmiddel
Värmebärare
Värmebärare
Koudemiddel
Köldmedium
Köldmedium
Köldbärare
Bron
Köldbärare
100 °C
100 °C
D
D
NIBE F1253
