Differential Pressure Transmitter
DTI (2-WIRE) AND DTU (3-WIRE) SERIES
Afb. 1 Drukverschiltransmitter
HANDMATIGE
DRUKVERSCHILTRANSMITTER
De Honeywell DTI-serie (2-draadse
drukverschiltransmitters) en DTU-serie (3-draadse
drukverschiltransmitters) zijn ontworpen voor het meten
van drukverschil, onderdruk en overdruk. Deze transmitters
worden gebruikt voor de bewaking van vloeibare en
gasvormige, niet-brandbare en niet-agressieve media.
VEILIGHEIDSINSTRUCTIES
EN AANSPRAKELIJKHEID
Lees de instructies voor gebruik. Deze regel- en
besturingseenheid moet worden geïnstalleerd
volgens de geldende voorschriften. De bestaande
veiligheidsvoorschriften, het beoogde gebruik en de
technische gegevens moeten strikt worden nageleefd.
Volgens deze voorschriften moeten fabrieken
een nulpotentiaal hebben en beveiligd zijn tegen
onbedoelde herstart. Het product kan niet worden
gebruikt voor door de Amerikaanse FDA gecontroleerde
toepassingsgebieden. Voor schade veroorzaakt door
onjuist gebruik wordt geen aansprakelijkheid aanvaard.
WAARSCHUWING
Elektrische apparatuur mag alleen worden
geïnstalleerd, aangevuld, gewijzigd of onderhouden
door bevoegde elektriciens. Werk nooit aan
elektrische installaties als u geen professional bent!
Als u aan elektrische installaties werkt, mag er geen
spanning op staan. De elektrische aansluiting moet
voldoen aan de laagspanningsrichtlijn.
® U.S. Registered Trademark
Copyright © 2024 Honeywell Inc. • All Rights Reserved
INSTALLATION INSTRUCTIONS

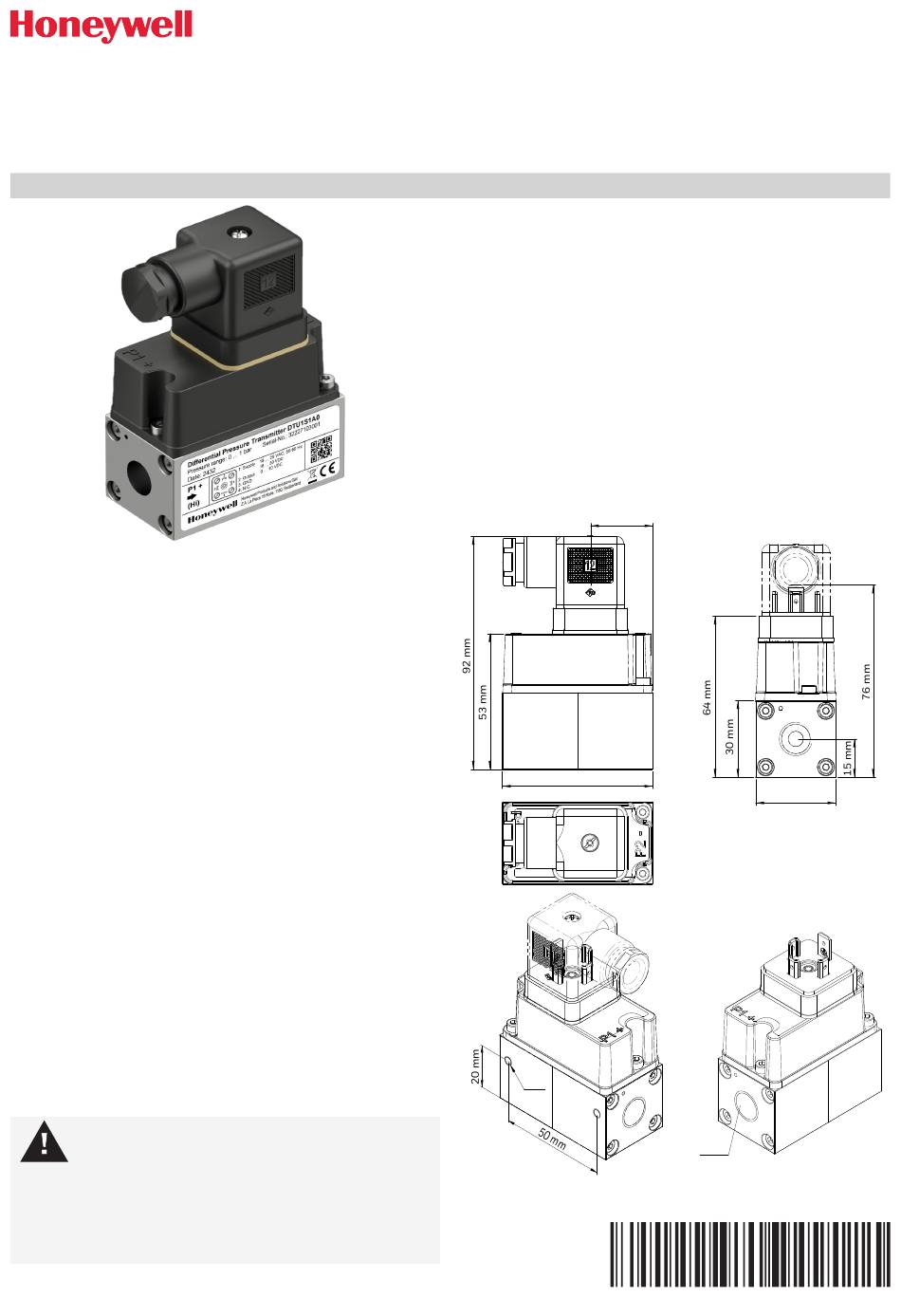

AFMETING
LET OP: Controleer de drukverschiltransmitter op
beschadiging. Monteer de transmitter niet op oneffen
oppervlakken! Niet gebruiken in geval van schade!
MONTAGE: De transmitter kan op verschillende
plaatsen worden gemonteerd en is niet gevoelig
voor de montagepositie. Er zijn verschillende
montagebeugels verkrijgbaar als accessoire.
DRUKAANSLUITING: De drukaansluitingen
zijn 2 x G1/4 binnendraad
25 mm
60 mm
M4
Afb. 1. Afmetingen in mm
32 mm
G1/4
31-00759-01
