| 190 | FSA 740 | 初回試運転
4.
初回試運転
4.1
スタートアップ
i
スタートアップの範囲は発注された製品バリエーションによ
って異なる。
1. すべての納入された部品から梱包を取り除きます。
2. BEA 070 （ 図4、 位置2） 用マウン トをカートに取り付けます。
!
マウン トは、 取り付けられたBEA 070が落ちないように、 カー
トにしっかり とネジ留めされている必要があります。
2
1

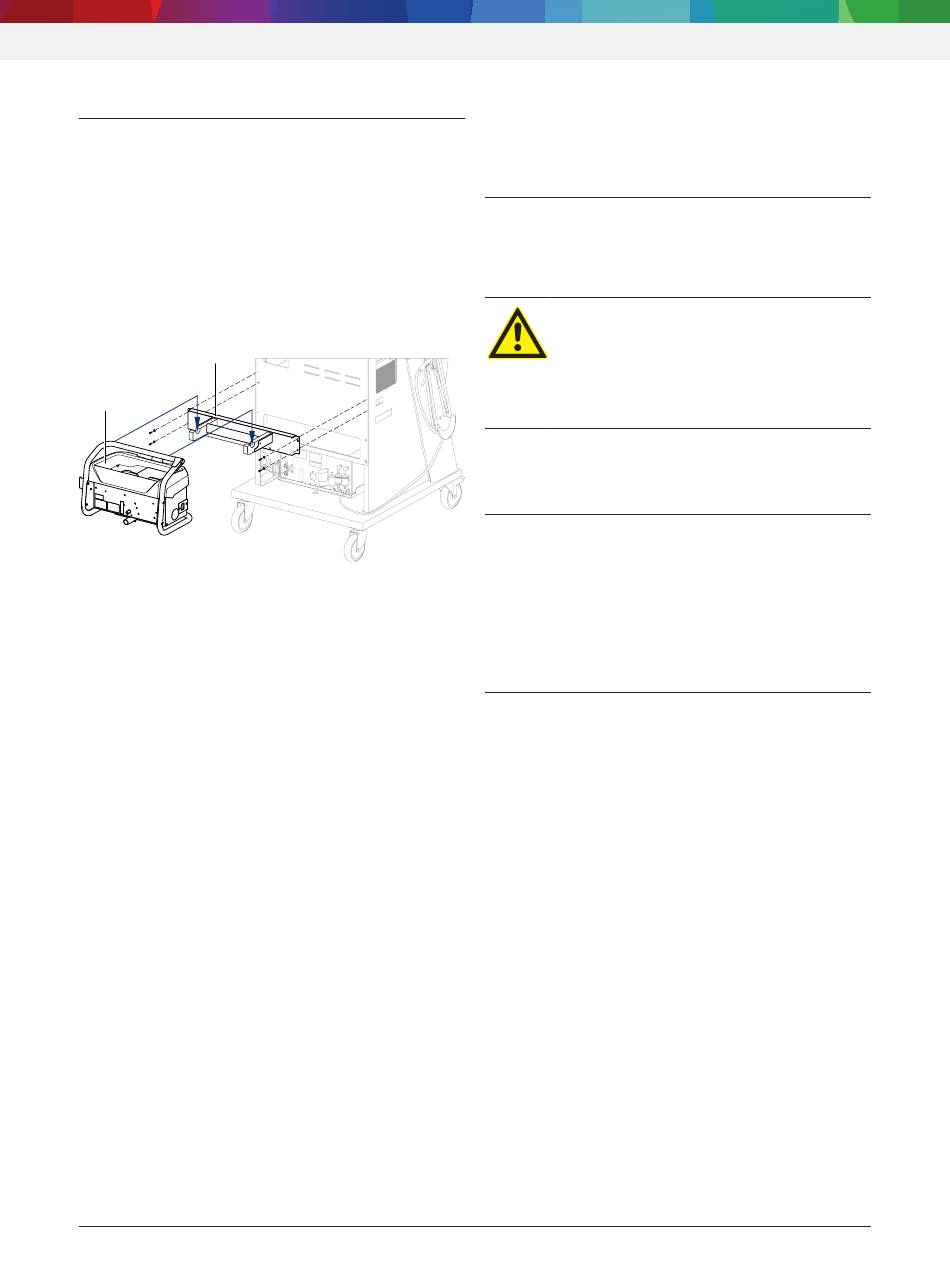

Abb. 4:
マウン トを取り付ける
1 BEA 070
2 マウン ト
3. BEA 070(図4、 位置1） をマウン トに取り付け、 必要に応じて
BEA 070のUSB接続ケーブルをPCフロン ト側のUSBポー
ト(図1、 位置9） に挿し込むます。
4. 電源ケーブルをBEA 070およびコンセントバー （図1、
位置10） に接続します。
5. BEA 040をKTSモジュールとBEA 030の下部側面に固定し
ます。 付属のベルクロまたは取付金具 1 681 332 332 （ 別売
アクセサリー） で取り付けます。
6. センサー、 排ガスサンプリングプローブ、 アダプターケーブ
ルをBEA 040、 BEA 055、 BEA 070およびKTSモジュール
の所定のポートに接続します （各取扱説明書を参照） 。
!
KTS 560またはKTS 590の電源は、 車両にラベル"⌀2.5
KTS560"が付いた中空コネクターを介して行う必要があり
ます。 他のKTSモジュールの電源は、 車両にラベル"⌀2.1"
が付いた中空コネクターを介して行う必要があります。
|
1 689 989 400
2024-07-08
7. レーザープリンターの輸送用保護具を付属の説明書の通り
に取り外します。 レーザープリンター(図1、 位置7） をカートに
配置し接続します。 電源ケーブルおよびUSB接続ケーブル
はすでにカートに用意されています。
"
FSA 740は準備完了です。
4.2
初めてスイッチをオンにする前に
FSA 740は、 工場において 220 VAC – 240 VAC、 50/60 Hzに
設定されています。 FSA 740の装置側面ステッカーに記載され
た関連情報に注意してください。
火災の危険性 – 直列に接続されたコンセントバー
は、 非常に高温になり、 くすぶり火災を引き起こす可
能性があります。
コンセン トバーを直列に接続しないでください。
c
FSA 740の電源ケーブルは必ずワークショ ップ
ネッ トワークに直接接続してください。
i
レーザープリンターは、 220 VAC – 240 VAC、 50/60 Hzの
電源で使用するように設計されています。
4.3
Windowsの言語選択
最初にオンにした後、 メニューでWindowsオペレーティングシ
ステムの言語を選択し、 画面の指示に従ってください （取扱説明
書"PC"を参照） 。
これ以降、 言語は変更されないとお考えください。 それにもかか
わらず変更が必要になった場合には、 Boschの販売店までご連
絡ください。
4.4
KTS 560、 BEA 040、 BEA 055、 BEA 070
のスタートアップ
詳細は 「Help Center ESI[tronic] Evolution」 と 「Help Center
Boschエミッション分析」 を参照してください。
レーザープリンターのスタートアップは、 付属の取扱説明書に
記載されています。
