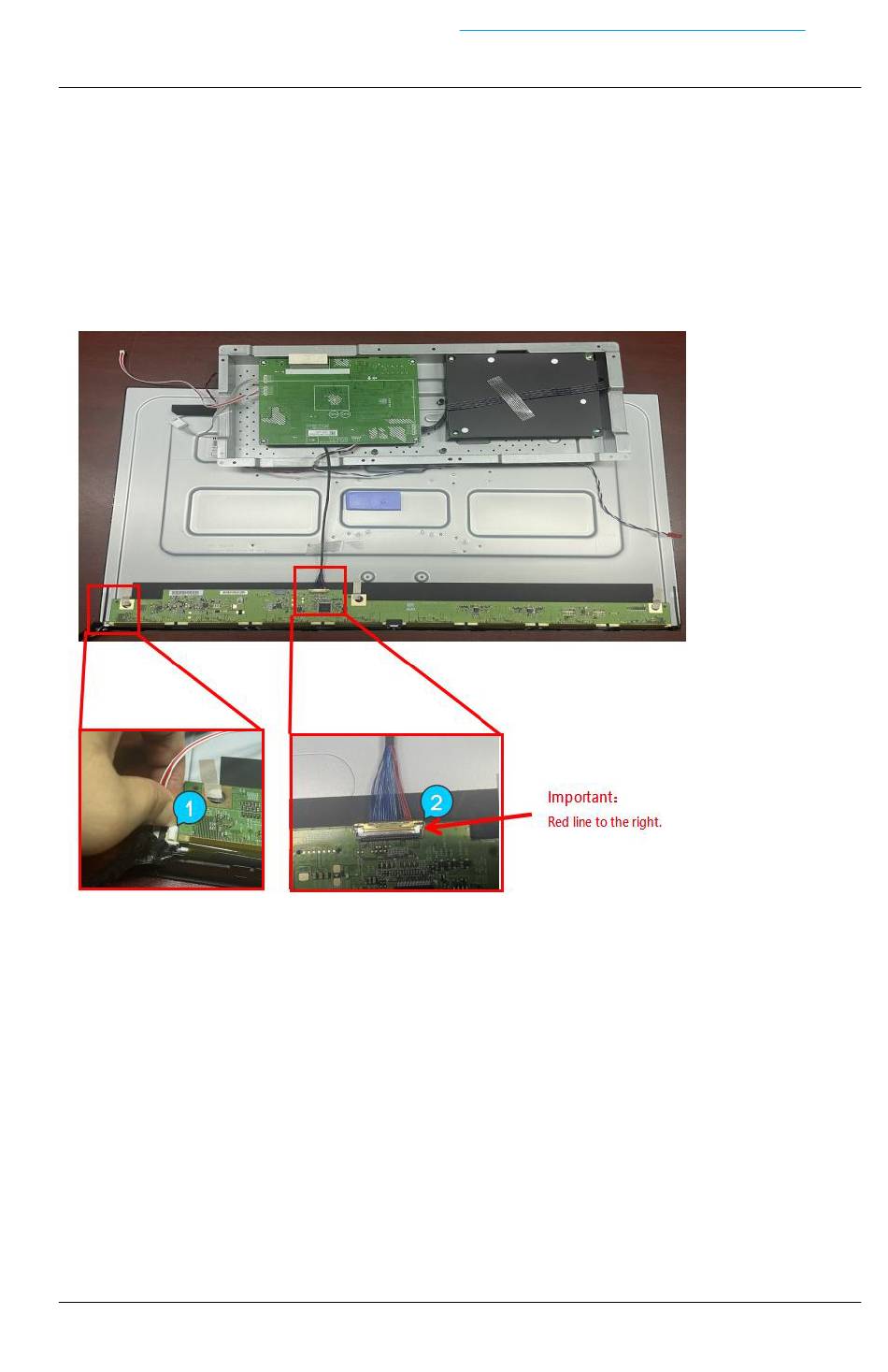

LCD-paneel & Afschermkap Assemblage
❶
❷
1. LED-kabels
, Paneel Signaalkabels
, Let op dat de snap clips op hun plaats
.
worden gedrukt
Bij het monteren van de paneel signaalkabels, let op dat de rode
draadgroep aan de rechterkant moet worden geplaatst (geassembleerd
in de richting zoals weergegeven in de illustratie).
27
