10.2.4 Hysteresefunctie
De hysterese houdt de schakeltoestand van de uitgang stabiel, wanneer de
meetwaarde rond de schakelafstand schommelt� Het in- en het terugschakelpunt
zijn in beide gevallen symmetrisch om het gekozen schakelpunt [Spx] ingedeeld�
De afstand tussen het in- en terugschakelpunt is de hysterese; deze wordt
berekend uit de reproduceerbaarheid met een veiligheidsfactor van 1,5� Voor de
berekening wordt uitgegaan van de reproduceerbaarheid voor max� 40 klx� →
10�3�3 Tabel reproduceerbaarheid en nauwkeurigheid

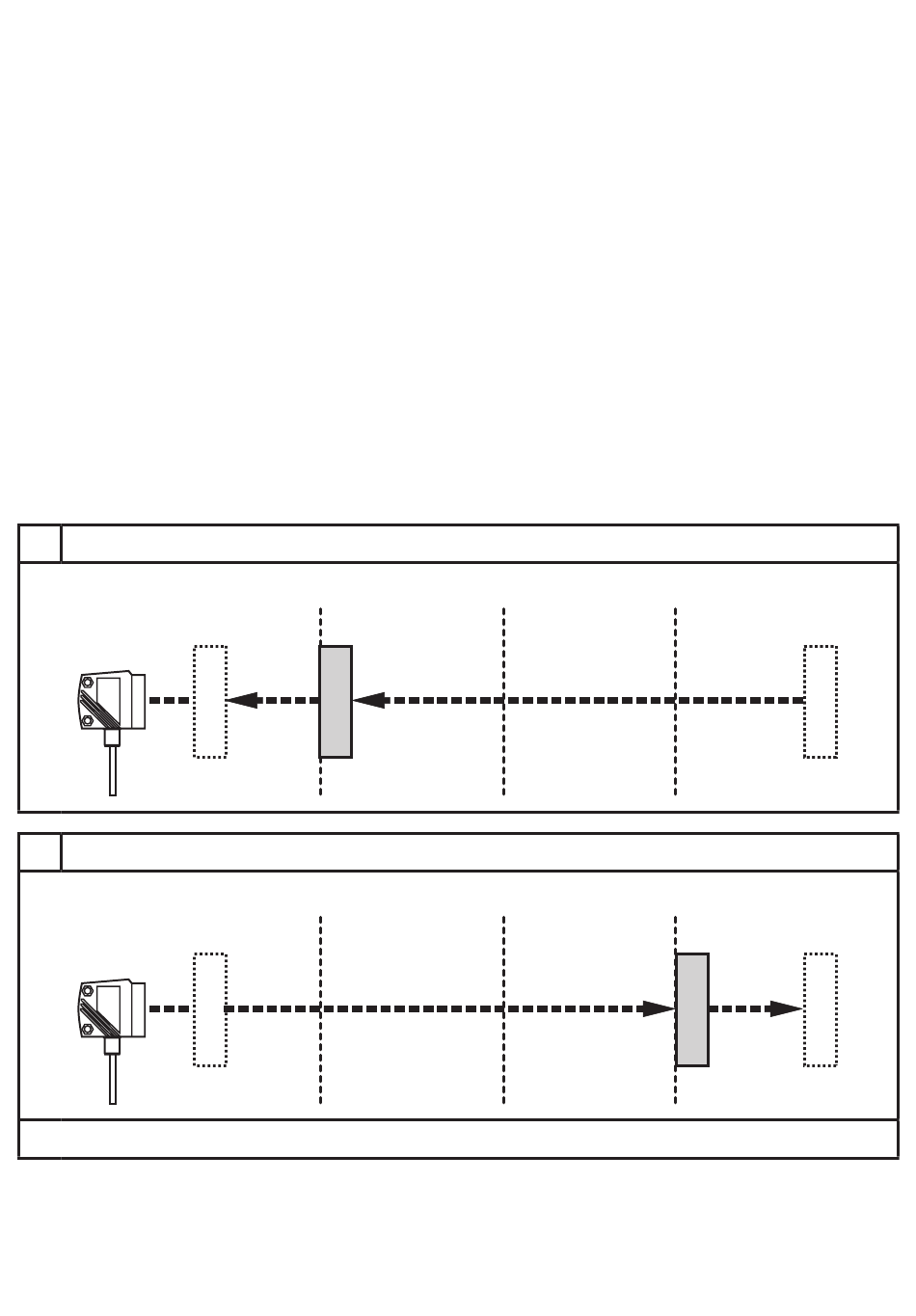

Voorbeeld Hno
1� Bij de uitgangsfunctie [Hno] wordt bij het benaderen van het object de uitgang
bij het bereiken van het inschakelpunt (A) ingeschakeld�
2� Verwijdert het object zich weer, schakelt de uitgang pas weer terug, wanneer
het terugschakelpunt (B) wordt overschreden�Het terugschakelpunt (B) is
groter dan het inschakelpunt (A)�
1
2
[SPx] = schakelpunt; A = inschakelpunt; B = terugschakelpunt
Wanneer de uitgangsfunctie [Hnc] is gekozen, zijn inschakelpunt en
terugschakelpunt omgekeerd� De uitgang schakelt uit bij nadering van het object�
Verwijdert het object zich weer, schakelt de uitgang in�
18
A
[SPx]
A
[SPx]
B
B
