membraanpomp N630
1 Kopdeksel
2 O-ring
3 O-ring (alleen .13)
4 Drukring
5 O-ring (alleen .13)
6 Klepschotel boven
7 O-ring
8 Drijfstang
9 Passchijven
10 Bout van drukring
11 Behuizing
12 Werkmembraan
13 Tussenplaat
14 Cilinderpen
15 Cilinderschroef met bin-
nenzeskant
16 Cilinderschroef met
sleuf
17 Klepveer
18 Klepbeschermer
19 Schijf (alleen ST-kop)
Wartelmoer
Markering
Afb.19 Markering van de wartelmoe-
ren
Vertaling van de originele bedienings- en installatie-instructies, nederlands, KNF 311978-343748
12/22

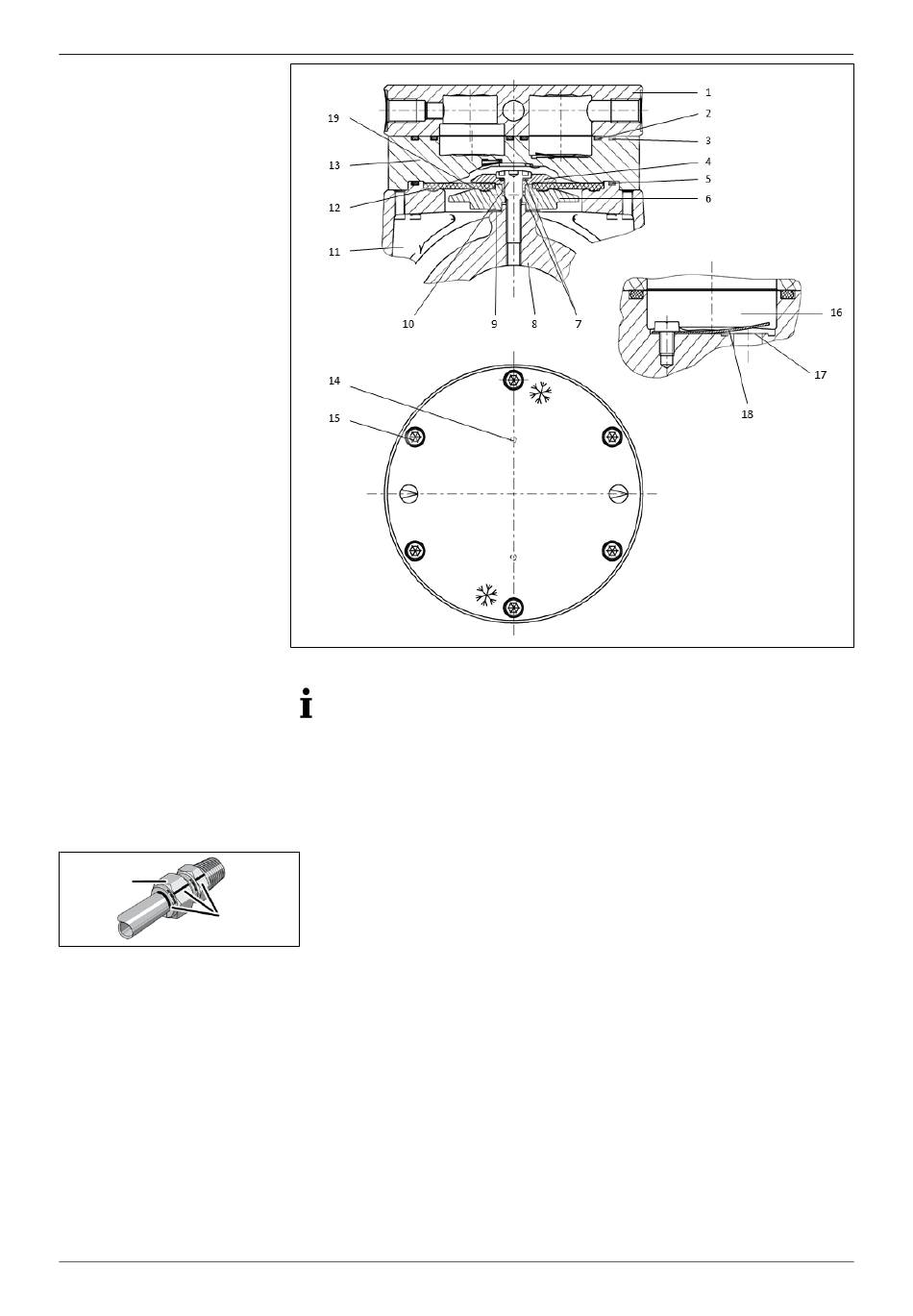

Afb.18 Afzonderlijke onderdelen van de pompkop
De volgende positienummers hebben betrekking op Afb. 18 indien niet
anders aangegeven.
Pompkop demonteren
1. Toegang tot het ventilatorblad krijgen:
Markeer de ventilatorkap met een doorlopende viltstiftstreep (voor latere
hermontage) en draai vervolgens de schroeven van de ventilatorkap los
(zie hoofdstuk 4 Productbeschrijving en functie) en neem de kap af.
2. Alleen voor tweekoppige pompen:
Demonteer de pneumatische schakelleiding tussen de pompkoppen;
markeer daartoe de wartelmoeren overeenkomstig Afb. 19 en draai
deze los.
3. Markeer het kopdeksel (1), de tussenplaat (13) en de behuizing (11)
met een doorlopende viltstiftstreep.
Daarmee kan worden uitgesloten dat de onderdelen bij de latere mon-
tage onjuist worden gemonteerd.
4. Draai de zes cilinderkopschroeven met binnenzeskant (15) met de In-
bussleutel tegen de klok in los; Verwijder het kopdeksel (1) en de tus-
senplaat (13).
5. Bij tweekoppige pompen:
Voer stap 3 en 4 voor de tweede pompkop uit.
Membraan vervangen
1. Draai de drukschijfschroef (10) met de torxsleutel tegen de klok in los.
2. Verwijder de O-ringen (7), de drukschijf (4), de schijf (19) en het mem-
braan (12).
Onderhoud
41
